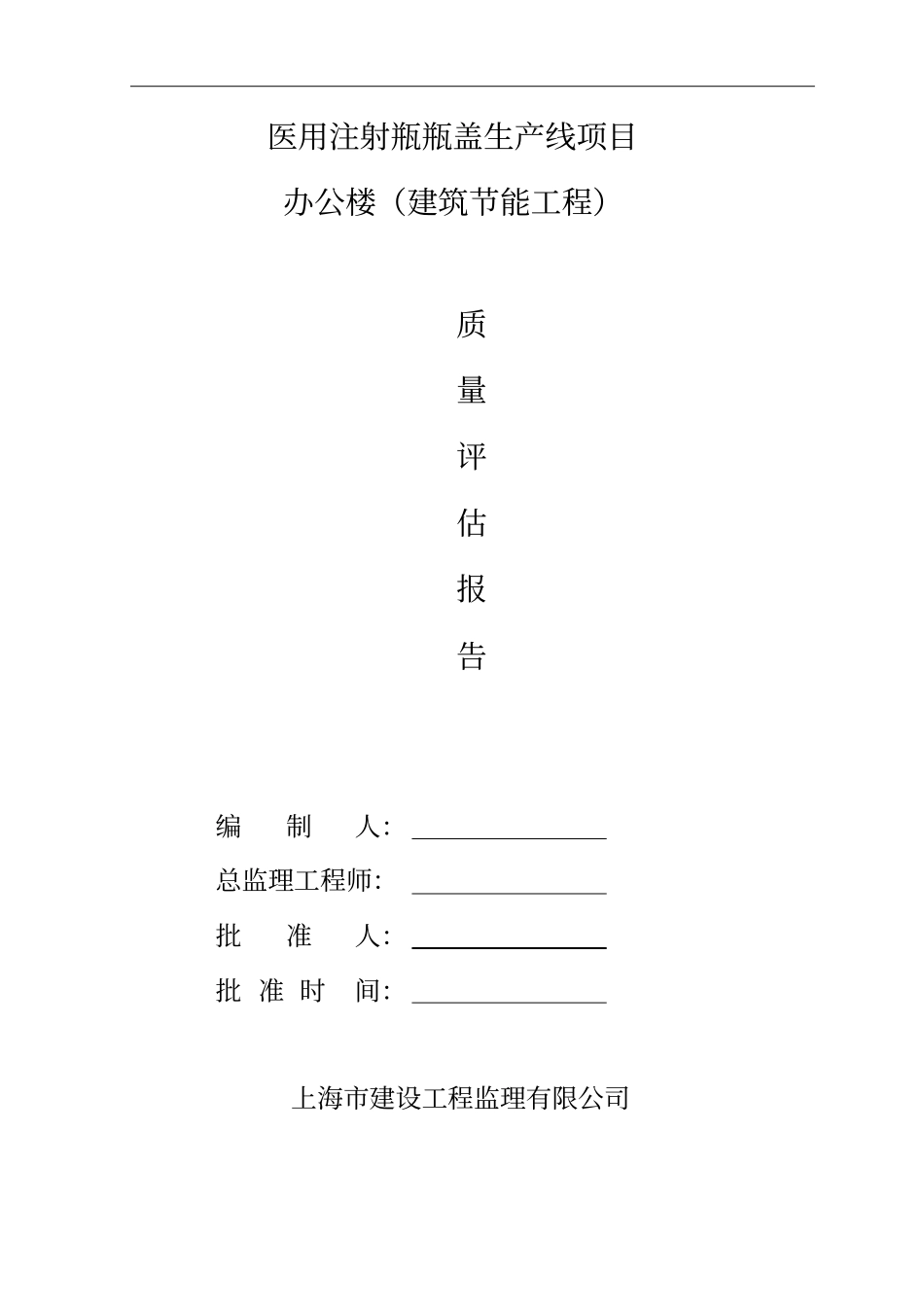

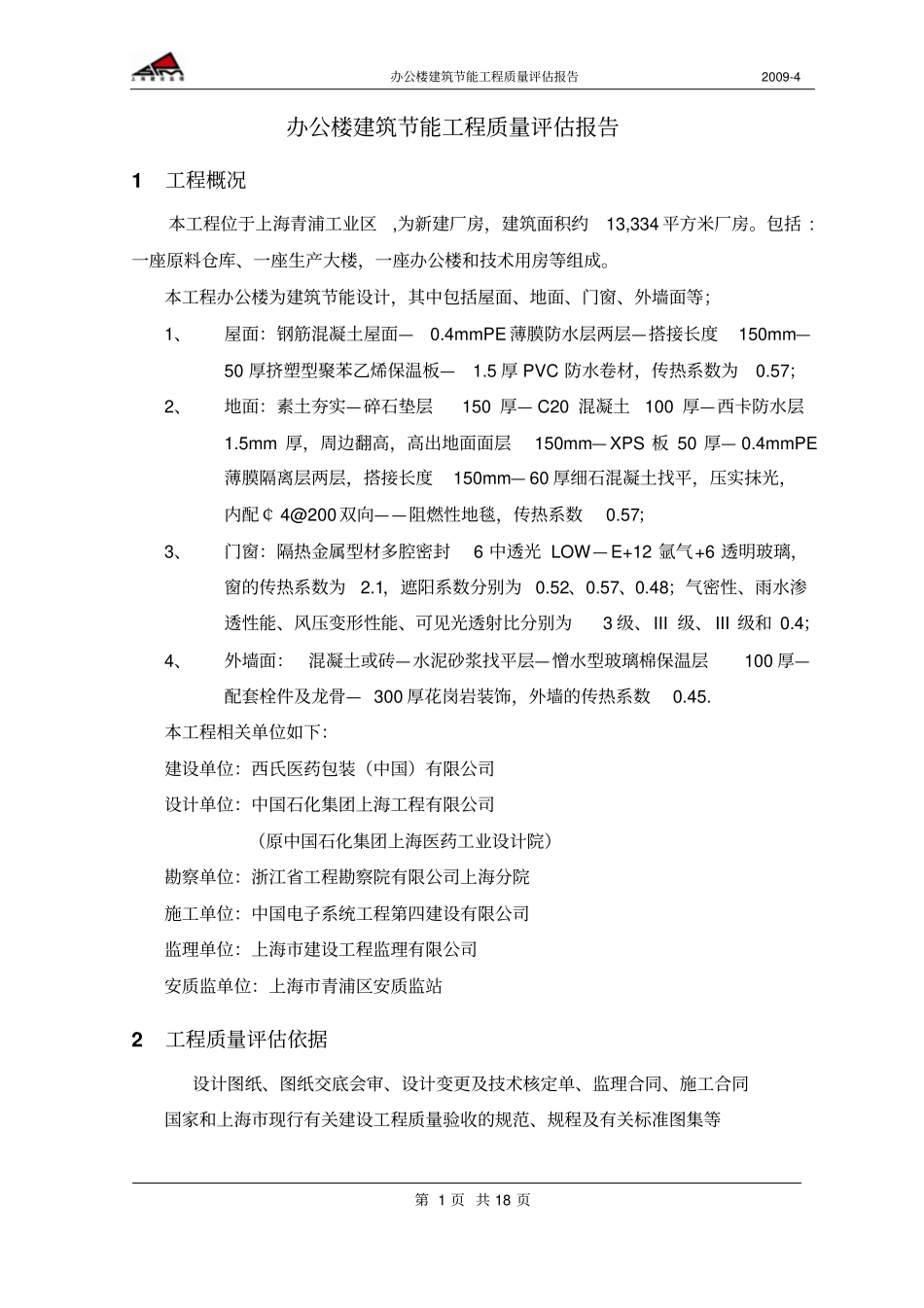

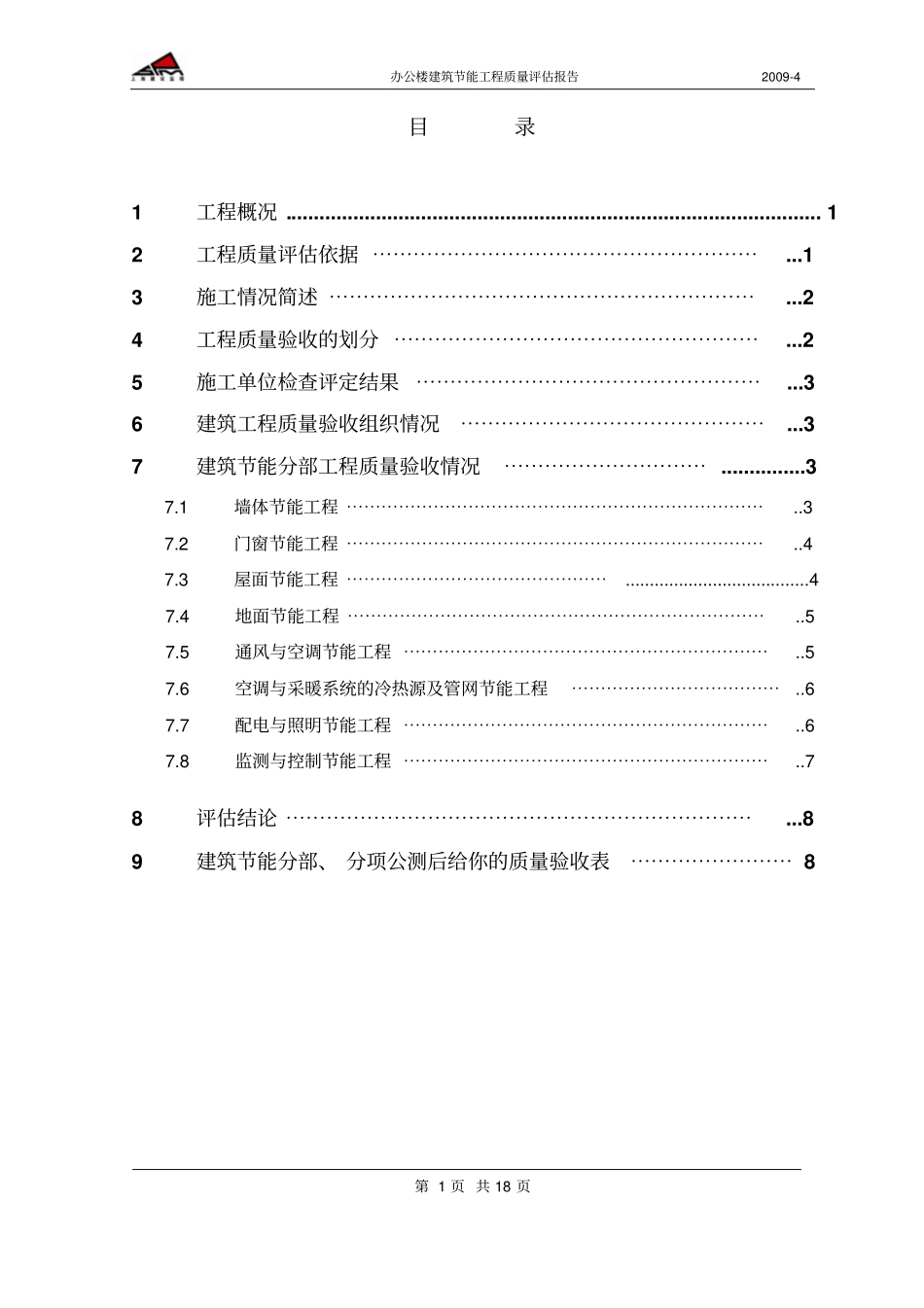

医用注射瓶瓶盖生产线项目办公楼（建筑节能工程）质量评估报告编制人：总监理工程师：批准人：批准时间：上海市建设工程监理有限公司办公楼建筑节能工程质量评估报告2009-4第1页共18页目录1工程概况...............................................................................................12工程质量评估依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...13施工情况简述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...24工程质量验收的划分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...25施工单位检查评定结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...36建筑工程质量验收组织情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...37建筑节能分部工程质量验收情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...............37.1墙体节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..37.2门窗节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..47.3屋面节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......................................47.4地面节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..57.5通风与空调节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..57.6空调与采暖系统的冷热源及管网节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..67.7配电与照明节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..67.8监测与控制节能工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..78评估结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...89建筑节能分部、分项公测后给你的质量验收表⋯⋯⋯⋯⋯⋯⋯⋯8办公楼建筑节能工程质量评估报告2009-4第1页共18页办公楼建筑节能工程质量评估报告1工程概况本工程位于上海青浦工业区,为新建厂房，建筑面积约13,334平方米厂房。包括:一座原料仓库、一座生产大楼，一座办公楼和技术用房等组成。本工程办公楼为建筑节能设计，其中包括屋面、地面、门窗、外墙面等；1、屋面：钢筋混凝土屋面—0.4mmPE薄膜防水层两层—搭接长度150mm—50厚挤塑型聚苯乙烯保温板—1.5厚PVC防水卷材，传热系数为0.57；2、地面：素土夯实—碎石垫层150厚—C20混凝土100厚—西卡防水层1.5mm厚，周边翻高，高出地面面层150mm—XPS板50厚—0.4mmPE薄膜隔离层两层，搭接长度150mm—60厚细石混凝土找平，压实抹光，内配￠4@200双向——阻燃性地毯，传热系数0.57；3、门窗：隔热金属型材多腔密封6中透光LOW—E+12氩气+6透明玻璃，窗的传热系数为2.1，遮阳系数分别为0.52、0.57、0.48；气密性、雨水渗透性能、风压变形性能、可见光透射比分别为3级、III级、III级和0.4；4、外墙面：混凝土或砖—水泥砂浆找平层—憎水型玻璃棉保温层100厚—配套栓件及龙骨—300厚花岗岩装饰，外墙的传热系数0.45.本工程相关单位如下：建设单位：西氏医药包装（中国）有限公司设计单位：中国石化集团上海工程有限公司（原中国石化集团上海医药工业设计院）勘察单位：浙江省工程勘察院有限公司上海分院施工单位：中国电子系统工程第四建设有限公司监理单位：上海市建设工程监理有限公司安质监单位：上海市青浦区安质监站2工程质量评估依据设计图纸、图纸交底会审、设计变更及技术核定单、监理合同、施工合同国家和上海市现行有关建设工程质量验收的规范、规程及有关标准图集等办公楼建筑节能工程质量评估报告2009-4第2页共18页3施工情况简述1）屋面保温：混凝土屋面采用PE膜作为隔汽层，保温材料为50mm厚XPS保温板，机械固定；防水材料采用1.5mm厚PVC卷材焊接固定；保温板采用专用配件进行固定（每张保温板固定件为6~8个）；保温板有出厂合格证和相应的检测报告，现场对材料进行见证取样复验，结果报告符合要求；现场施工铺贴其施工工艺、施工顺序符合要求；2）地面保温：素土夯实—碎石垫层150厚—C20混凝土100厚—西卡防水层1.5mm厚，周边翻高，高出地面面层150mm—XPS板50厚—0.4mmPE薄膜隔离层两层，搭接长度150mm—60厚细石混凝土找平，压实抹光，内配￠4@200双向——阻燃性地毯；现场混凝土地坪浇筑其平整度满足保温板的铺贴；保温板有出厂合格证和检测报告，现场对材料进行见证取样复试，报...
