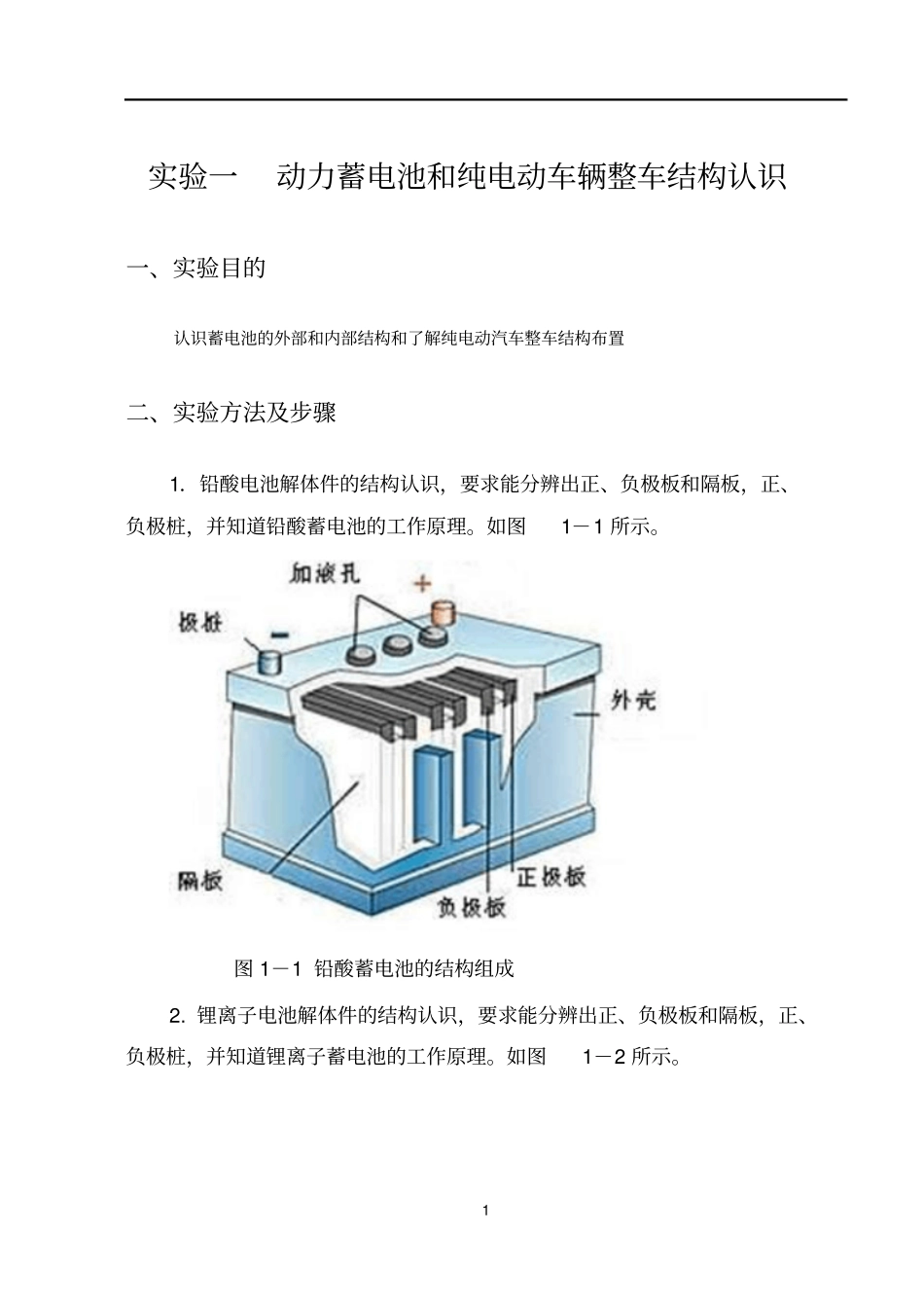

动力电池技术及应用实验指导书车辆工程新能源教研室学院2016年5月目录实验一动力蓄电池和纯电动车辆整车结构认识............................1实验二纯电动汽车电池电量模拟检测............................................4实验三纯电动汽车电池及电机温度模拟检测...............91实验一动力蓄电池和纯电动车辆整车结构认识一、实验目的认识蓄电池的外部和内部结构和了解纯电动汽车整车结构布置二、实验方法及步骤1．铅酸电池解体件的结构认识，要求能分辨出正、负极板和隔板，正、负极桩，并知道铅酸蓄电池的工作原理。如图1－1所示。图1－1铅酸蓄电池的结构组成2.锂离子电池解体件的结构认识，要求能分辨出正、负极板和隔板，正、负极桩，并知道锂离子蓄电池的工作原理。如图1－2所示。2图1－2锂离子蓄电池的结构组成3.电动汽车整车结构布置认识，要求能分辨出电动车的电源系统、底盘系统、电气系统、车身及附件四部分。如图1-3所示。图1－3北汽纯电动汽车解剖图（1）电源系统：蓄电池组、电机控制系统、点火开关、充电装置等。（2）底盘系统：驱动力传动等机械系统、前后悬挂系统、前后刹车系统、转3向系统、驻车系统等。（3）电气系统：灯光组合开关、电喇叭开关、前照灯、小灯、刹车灯、倒车灯、组合仪表等。（4）辅助系统：车架、座椅、档位开关、油门踏板、刹车踏板等。4.电动汽车通电演示（1）插上电源线打开点火开关到ON档位置，此时仪表灯亮起。确保电量高于40%。（2）踩下刹车踏板仪表上的“刹车指示灯”亮起；将档位开关置于“D”档位置，组合仪表上的”前进指示灯“亮起；松开手刹，组合仪表上的”手刹指示灯“熄灭；轻踩油门踏板，此时电动车将前进。将档位开关置于”R“档位置，组合仪表上的”倒车指示灯“亮起，轻踩油门踏板，此时电动车将倒车。（3）观察仪表电量的显示，如果电量低于20%时，就需要充电了。将专用的充电线缆连接电池的充电接口和220V电源插座进行充电。观察组合仪表的电量显示，一般要到3-5小时充满。（注意：充电时电动车必须处于停止状态）（4）使用完毕后，关闭点火开关，断开电源开关。三、实验报告要求1.简述铅酸电池和锂离子电池的工作原理。2.画出实验用的电动汽车的结构布置图。四、思考题简述纯电动车不能启动可能发生的故障。4实验二纯电动汽车电池电量模拟检测一、实验目的1.结合纯电动汽车的实际操作，通过测量端子检测工作电池的电量、理论结合实际地理解电动汽车的工作过程。2.通过演示的工作过程，检验学生的理解能力和动手能力。二、实验仪器设备1.纯电动汽车整车控制器示教板图2-1纯电动汽车整车控制器示教板52.万用表3.能量流动示意图功能介绍能量流动示意图所表示的是，纯电动汽车能量传递路线。分为放电状态和能量回收状态。（2）放电状态，红色指示灯亮如图2-2所示。图2-2能量流动放电状态（2）能量回收状态，绿色指示灯亮起如图2-3所示。图2-3能量回收状态6三、实验步骤1.万用表功能使用使用本试验台必须使用试验台自带的专用万用表来测量，用别的万用表测量的数据与实际车辆会有偏差。本实验台为了满足教学过程中方便对纯电动汽车DC高压、AC高压以及DC低压进行测量而设计的专用万用表。使用步骤如下：（1）DC高压测量时选用直流500V档位如下图（左）。（2）AC高压测量时选用交流500V档位如下图（中）。（3）DC低压测量时选用直流20V档位如下图（右）。图2－2专用万用表的使用2.打开实验台后边的电源开关，同时打开面板上的电源开关，电源指示灯亮起。多功能显示屏进入开机状态。3．按住刹车开关，旋转点火开关于ST档，仪表会显示ready，3秒后熄灭，此刻档位显示应在N档位。4.按住刹车开关，挂档，换入相应的档位仪表会显示相应的档位，相应7的档位指示灯也亮起。5.松开刹车开关，电机低速运行，逆时针旋转加速位置传感器。6.放电状态下电池电量模拟检测步骤（1）旋转电池电量到100%电机状态：运转（）不运转（）旋转加速位置传感器电机转速显示：变化（）不变化（）万用表DC500V档位检测:高压电池端电压端：电压：MCU电机控制器端电压端：电压：结论：（2）踩制动开关充指示灯：亮起（）不亮（）能量回收指示灯：亮...
