动态电路分析专题VIP专享VIP免费

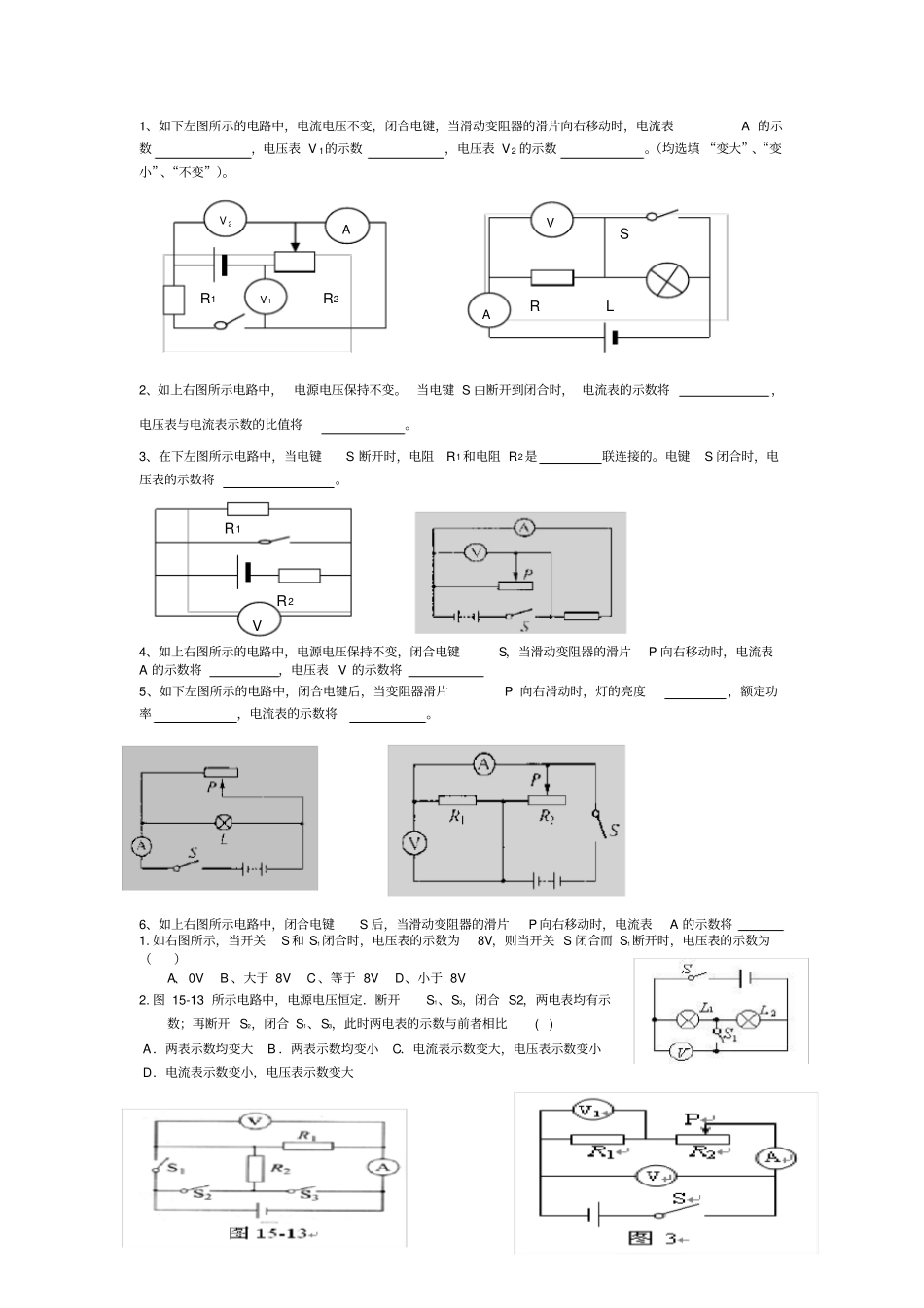

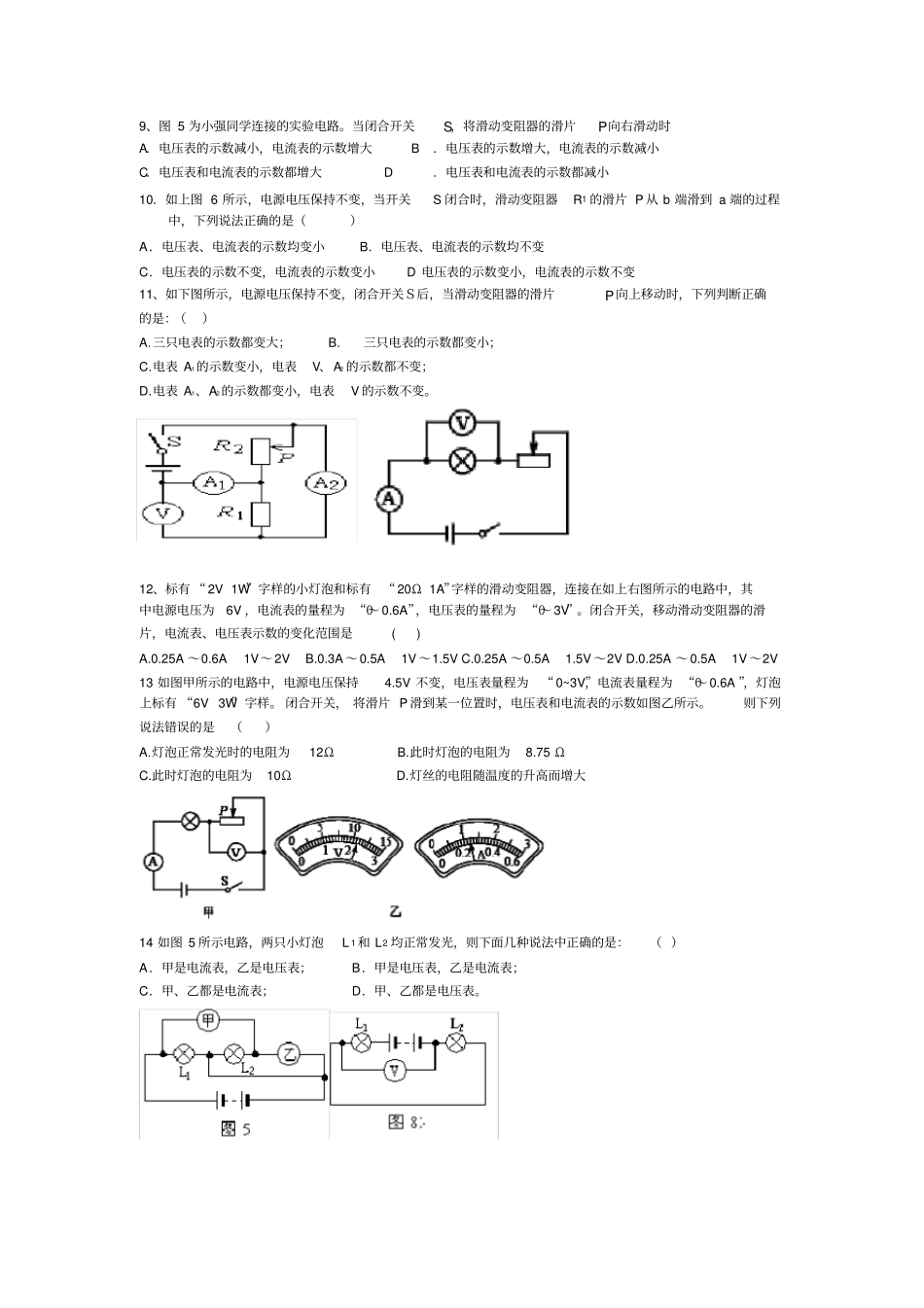

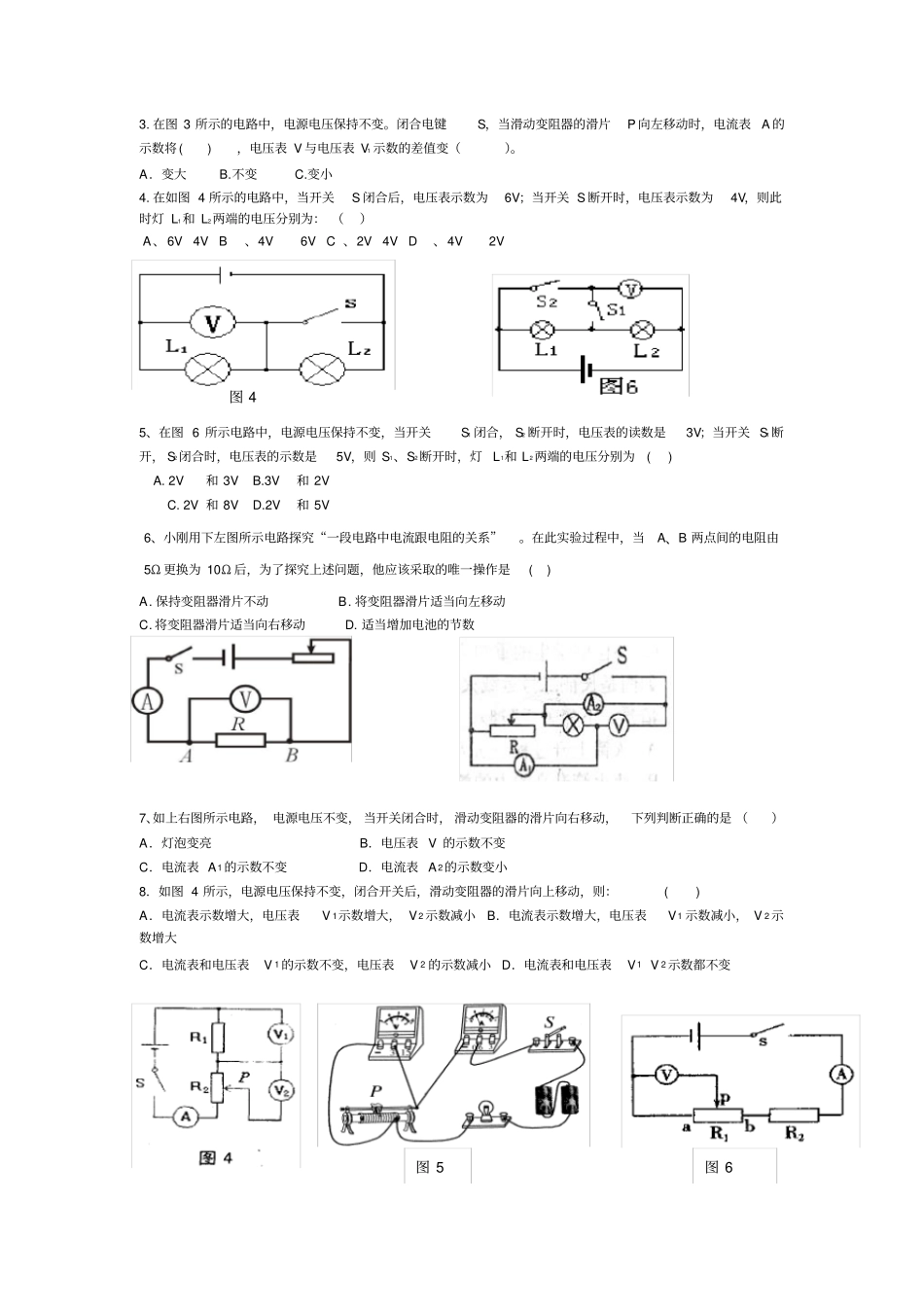

1、如下左图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A的示数，电压表V1的示数，电压表V2的示数。（均选填“变大”、“变小”、“不变”）。2、如上右图所示电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。3、在下左图所示电路中，当电键S断开时，电阻R1和电阻R2是联连接的。电键S闭合时，电压表的示数将。4、如上右图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将，电压表V的示数将5、如下左图所示的电路中，闭合电键后，当变阻器滑片P向右滑动时，灯的亮度，额定功率，电流表的示数将。6、如上右图所示电路中，闭合电键S后，当滑动变阻器的滑片P向右移动时，电流表A的示数将1.如右图所示，当开关S和S1闭合时，电压表的示数为8V，则当开关S闭合而S1断开时，电压表的示数为（）A、0VB、大于8VC、等于8VD、小于8V2.图15-13所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比()A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大R1R2V1AV2SRLVAR1R2V图43.在图3所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将()，电压表V与电压表V1示数的差值变（）。A．变大B.不变C.变小4.在如图4所示的电路中，当开关S闭合后，电压表示数为6V；当开关S断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为：（）A、6V4VB、4V6VC、2V4VD、4V2V5、在图6所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1、S2断开时，灯L1和L2两端的电压分别为()A.2V和3VB.3V和2VC.2V和8VD.2V和5V6、小刚用下左图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是()A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数7、如上右图所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断正确的是（）A．灯泡变亮B．电压表V的示数不变C．电流表A1的示数不变D．电流表A2的示数变小8．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：()A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数增大，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变图5图69、图5为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片P向右滑动时A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小10．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变小D电压表的示数变小，电流表的示数不变11、如下图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是：（）A.三只电表的示数都变大；B.三只电表的示数都变小；C.电表A1的示数变小，电表V、A2的示数都不变；D.电表A1、A2的示数都变小，电表V的示数不变。12、标有“2V1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如上右图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的变化范围是()A.0.25A～0.6A1V～2VB.0.3A～0.5A1V～1.5VC.0.25A～0.5A1.5V～2VD.0.25A～0.5A1V～2V13如图甲所示的电路中，电源电压保持4.5V不变，电压表量程为“0~3V”，电流表量程为“0～0.6A”，灯泡上标有“6V3W”字样。闭合开关，将滑片P滑到某一位...
