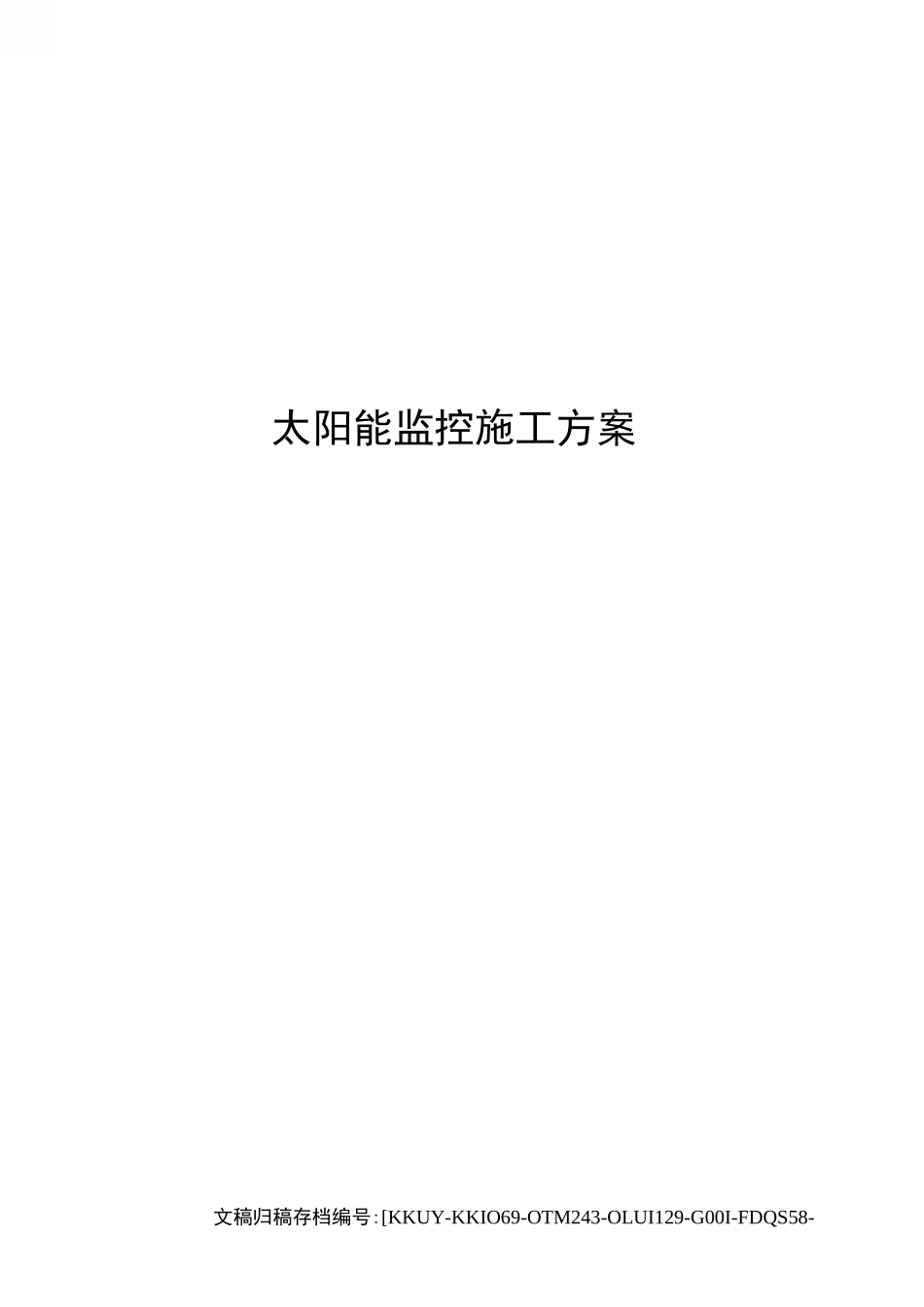

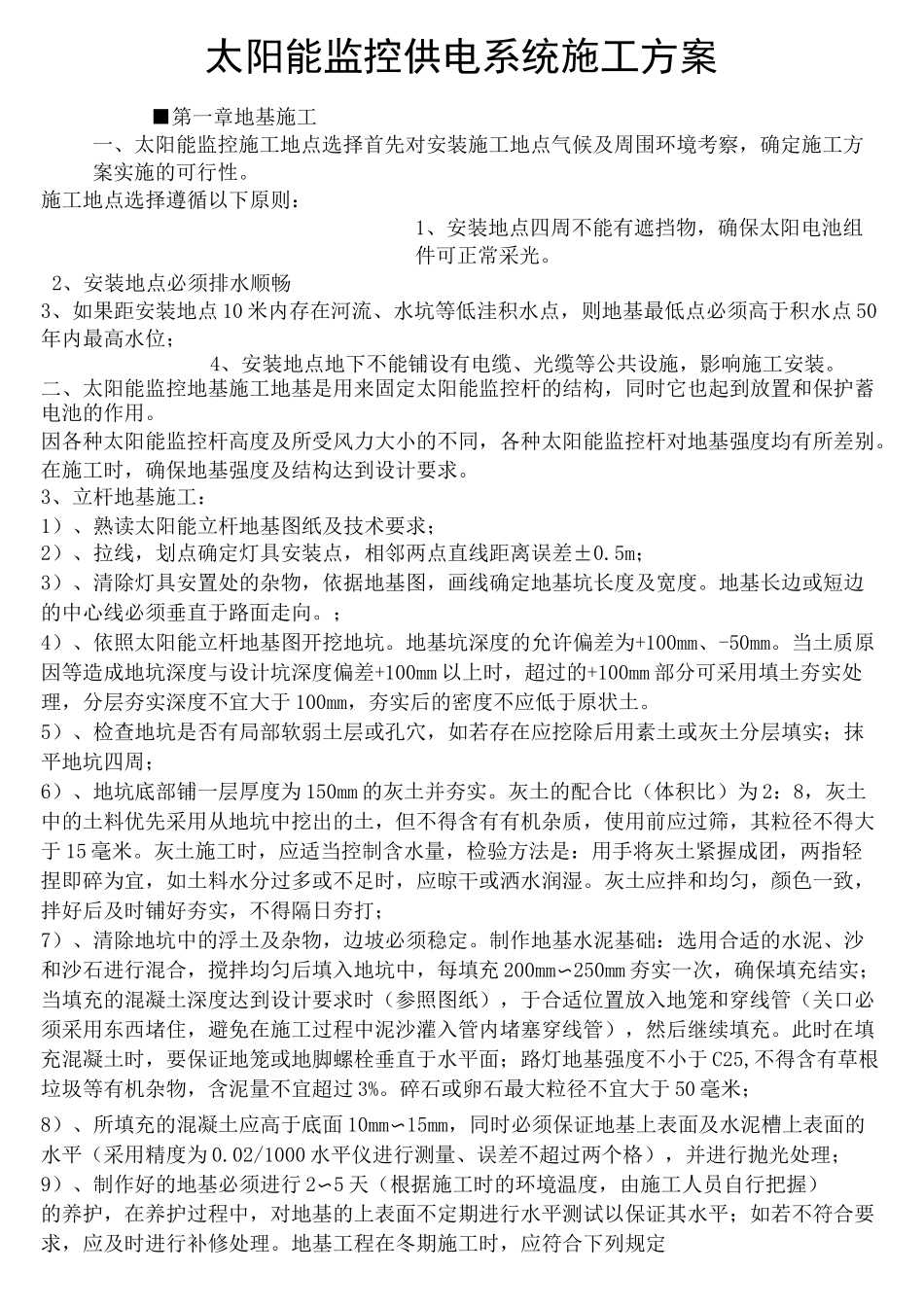

太阳能监控施工方案文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-太阳能监控供电系统施工方案■第一章地基施工一、太阳能监控施工地点选择首先对安装施工地点气候及周围环境考察，确定施工方案实施的可行性。施工地点选择遵循以下原则：1、安装地点四周不能有遮挡物，确保太阳电池组件可正常采光。2、安装地点必须排水顺畅3、如果距安装地点10米内存在河流、水坑等低洼积水点，则地基最低点必须高于积水点50年内最高水位；4、安装地点地下不能铺设有电缆、光缆等公共设施，影响施工安装。二、太阳能监控地基施工地基是用来固定太阳能监控杆的结构，同时它也起到放置和保护蓄电池的作用。因各种太阳能监控杆高度及所受风力大小的不同，各种太阳能监控杆对地基强度均有所差别。在施工时，确保地基强度及结构达到设计要求。3、立杆地基施工：1）、熟读太阳能立杆地基图纸及技术要求；2）、拉线，划点确定灯具安装点，相邻两点直线距离误差±0.5m；3）、清除灯具安置处的杂物，依据地基图，画线确定地基坑长度及宽度。地基长边或短边的中心线必须垂直于路面走向。；4）、依照太阳能立杆地基图开挖地坑。地基坑深度的允许偏差为+100mm、-50mm。当土质原因等造成地坑深度与设计坑深度偏差+100mm以上时，超过的+100mm部分可采用填土夯实处理，分层夯实深度不宜大于100mm，夯实后的密度不应低于原状土。5）、检查地坑是否有局部软弱土层或孔穴，如若存在应挖除后用素土或灰土分层填实；抹平地坑四周；6）、地坑底部铺一层厚度为150mm的灰土并夯实。灰土的配合比（体积比）为2：8，灰土中的土料优先采用从地坑中挖出的土，但不得含有有机杂质，使用前应过筛，其粒径不得大于15毫米。灰土施工时，应适当控制含水量，检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜，如土料水分过多或不足时，应晾干或洒水润湿。灰土应拌和均匀，颜色一致，拌好后及时铺好夯实，不得隔日夯打；7）、清除地坑中的浮土及杂物，边坡必须稳定。制作地基水泥基础：选用合适的水泥、沙和沙石进行混合，搅拌均匀后填入地坑中，每填充200mm〜250mm夯实一次，确保填充结实；当填充的混凝土深度达到设计要求时（参照图纸），于合适位置放入地笼和穿线管（关口必须采用东西堵住，避免在施工过程中泥沙灌入管内堵塞穿线管），然后继续填充。此时在填充混凝土时，要保证地笼或地脚螺栓垂直于水平面；路灯地基强度不小于C25,不得含有草根垃圾等有机杂物，含泥量不宜超过3%。碎石或卵石最大粒径不宜大于50毫米；8）、所填充的混凝土应高于底面10mm〜15mm，同时必须保证地基上表面及水泥槽上表面的水平（采用精度为0.02/1000水平仪进行测量、误差不超过两个格），并进行抛光处理；9）、制作好的地基必须进行2〜5天（根据施工时的环境温度，由施工人员自行把握）的养护，在养护过程中，对地基的上表面不定期进行水平测试以保证其水平；如若不符合要求，应及时进行补修处理。地基工程在冬期施工时，应符合下列规定①、现场道路和施工地点的冰雪，必须清除；②、影响施工的冻土应挖除并采取防冻措施；③、冻结的材料，不得使用10）、清除地基四周杂物，保持环境整洁；11）、地基施工完毕后必须有施工人员进行现场验收，验收合格后方可进行灯具安装。第二章太阳能监控供电系统安装一、准备工作1、拆装及组装地点选择：拆装地点应在安装地点附近，以便于组装后的运输。此外，安装地点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。2、安装人员及工具：专业安装人员1〜2名（安装任务较重时可相应增加安装人员），每人配备安装工具一套，包括万用表一台、内六角扳手一套，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷等。3、依照货物清单清点配件；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装；4、太阳能组件及易磨损配件（例如太阳电池组件、监控设备等）在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。二、组装太阳能供电系统：1、组装立杆组件，调整立杆与太阳能电池组件的方向。组装...
