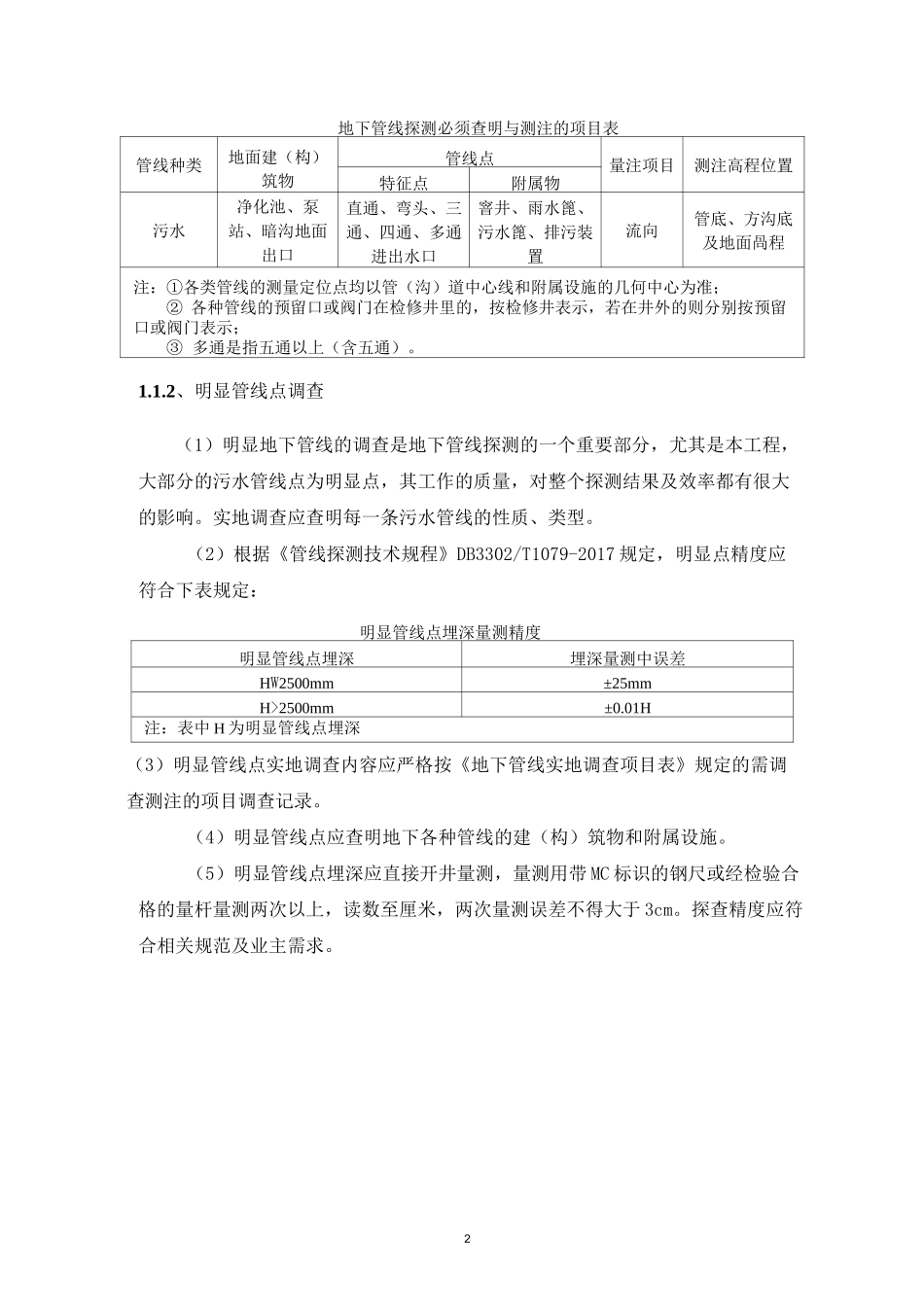

1浙江省排水管网设计探测流程范例1.1、地下管线探查措施1.1.1、地下管线探查一般规定（1）地下管线探测的管线点包括管线线路特征点和附属设施（附属物）中心点，可分为明显管线点和隐蔽管线点两类。明显管线点应进行实地调查和量测有关数据，实地调查是指在地下管线现况调绘图所标示各类地下管线位置的基础上，通过对所出露的地下管线及附属设施按《地下管线实地调查项目表》的调查项目要求详细核查地下管线及其附属物的各属性，做好记录和量测。隐蔽管线点应利用仪器探测、开挖或通过钎探方法探查其位置及埋深。（2）管线点应设置在管线的特征点或附属设施中心点在地面的投影位置上。在无特征点的管线段上，可按一定距离设置管线点，但间距不应大于70m；特征点设置及应查明的建（构）筑物见《地下管线探测必须查明与测注的项目表》。（3）当管线的走向弯曲时，管线点的设置以能反映管线弯曲特征为原则。当圆弧较大时，宜增加管线点，保证地下管线的弯曲特征，其间距不应大于40m。对进墙、入室或自由边处均应设置管线点。（4）探查地下管线应遵循如下原则。从己知到未知；从简单到复杂；探查方法轻便、有效，快速、成本低；复杂条件下宜采用综合方法探查。地下管线实地调查项目表管线类型埋深断面尺寸孔数/根数材质载体特征附属设施埋设年代权属单位内底外顶管径宽*高电压（压力）流向流体性质排水管道AAAAAAA方沟AAAAAAA注：表中“A”为需要实地调查的项目。部分有压污水管埋深量值外顶。2地下管线探测必须查明与测注的项目表管线种类地面建（构）筑物管线点量注项目测注高程位置特征点附属物污水净化池、泵站、暗沟地面出口直通、弯头、三通、四通、多通进出水口窨井、雨水篦、污水篦、排污装置流向管底、方沟底及地面咼程注：①各类管线的测量定位点均以管（沟）道中心线和附属设施的几何中心为准；②各种管线的预留口或阀门在检修井里的，按检修井表示，若在井外的则分别按预留口或阀门表示；③多通是指五通以上（含五通）。1.1.2、明显管线点调查（1）明显地下管线的调查是地下管线探测的一个重要部分，尤其是本工程，大部分的污水管线点为明显点，其工作的质量，对整个探测结果及效率都有很大的影响。实地调查应查明每一条污水管线的性质、类型。（2）根据《管线探测技术规程》DB3302/T1079-2017规定，明显点精度应符合下表规定：明显管线点埋深量测精度明显管线点埋深埋深量测中误差HW2500mm±25mmH>2500mm±0.01H注：表中H为明显管线点埋深（3）明显管线点实地调查内容应严格按《地下管线实地调查项目表》规定的需调查测注的项目调查记录。（4）明显管线点应查明地下各种管线的建（构）筑物和附属设施。（5）明显管线点埋深应直接开井量测，量测用带MC标识的钢尺或经检验合格的量杆量测两次以上，读数至厘米，两次量测误差不得大于3cm。探查精度应符合相关规范及业主需求。3明显点量测现场（6）明显管线点应设置在附属物井盖中心，当井盖中心偏离地下管线中心线的距离大于20cm时，按管线实际位置实测管线点作为偏心（井）点，同时实测偏离地下管线的附属物的点位和高程。（7）地下管道及管（缆）沟应量测其断面尺寸，圆形断面应量测其内径，矩形断面应量测其内壁的宽和高，单位用mm。（8）地下管道应查明管道的材质，材质的记录采用中文全称。（9）排水自流管线需查明流向；（10）当井室等附属设施的几何尺寸大于1.5mX1.5m时，要实测出检修井地下空间的外轮廓实际范围，其管线点设置在管线进、出井的实际位置，窨井范围的几何中心设置地物井。一井多阀检修井井内的特征点和附属物按实际位置探测，点性和属性据实填写。（11）地下管线管廊（沟）在地下管线管廊（沟）的几何中心设置管线点；以沟道形式埋设的管线，宽度大于或等于lm时，要实测沟道的边界线。（12）探查过程中需要邀请甲方有关人员协助现场确认、查阅管线设计、竣工资料等。1・1・3、隐蔽地下管线的探查隐蔽地下管线的探查是在地下管线实地调查的基础上,采用物探方法对埋设4于地下的管线进行追踪、探查，以确定管线特征点位置。根据《管线探测技术规程》DB3302/T1079-2017规定，地下管线隐蔽管线点的探查精度...
