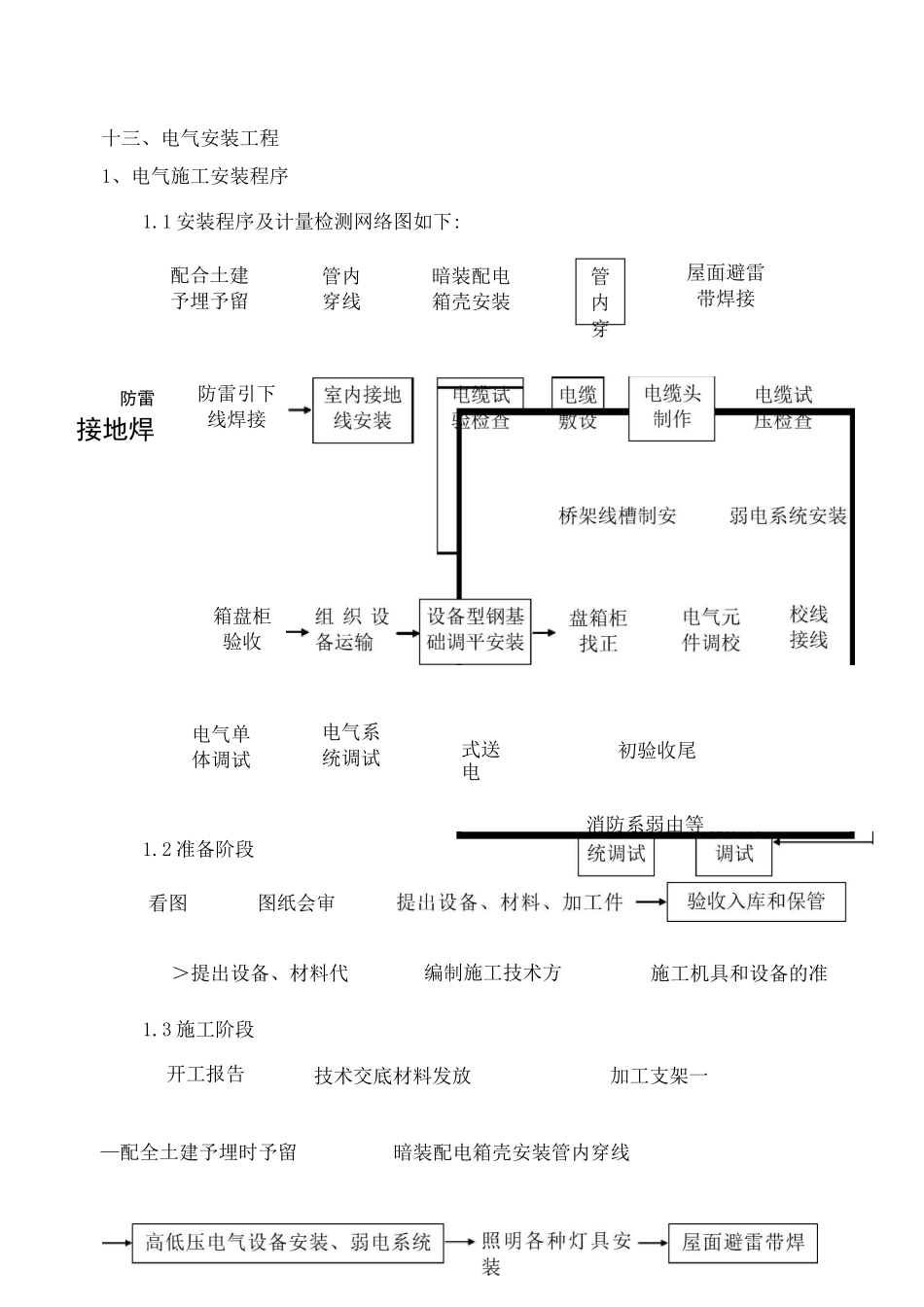

十三、电气安装工程1、电气施工安装程序1.1安装程序及计量检测网络图如下:配合土建予埋予留管内穿线暗装配电箱壳安装屋面避雷带焊接防雷接地焊防雷引下线焊接箱盘柜验收电气单体调试电气系统调试式送电初验收尾1.2准备阶段看图图纸会审消防系弱由等＞提出设备、材料代编制施工技术方施工机具和设备的准1.3施工阶段开工报告技术交底材料发放加工支架一—配全土建予埋时予留暗装配电箱壳安装管内穿线电气设备和单元件调试、消防系统有系统、对讲传呼系统检查各段相低压柜分段受送验收竣2、电气设备安装施工工序熟悉图测量放1.4“调试”阶段系统联动操作试验、消防系统有线电视系统、对讲传呼系统各系统1.5交工阶段3、配管及管内穿线3.1配管暗管敷设工艺流程：3.3一般要求:(1)保证电气装置配线工程的施工质量，确保安全运行。2)配线工程的施工应按已批准的设计进行，当修改设计时应经原设计单位同意，方可进行。(3)采用的器材及其运输和保管，应符合国家现行标准的有关规定。当产品有特殊要求时，尚应符合产品技术文件的规定。(4)器材到达施工现场后，应按下列要求进行检查：①技术文件应齐全；②型号、规格及外观应符合设计要求和施工规范的规定；(5)配线工程施工中的安全技术措施，应符合施工规范和国家现行标准及产品技术文件的规定。(6)配线工程施工前，建筑工程应符合下列要求：①对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。②对配线工程会造成污损的建筑装修工作应全部结束。③在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基冷点或基准线。④埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建筑工程施工时预埋。⑤预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设牢固。(7)配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。(8)电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。(9)配线工程采用的管卡、支架、吊钩、拉环和盒(箱)等黑色金属附件，均应镀锌或涂防腐漆。(10)配线工程中非带电金属部分的接地应可靠。(11)配线工程的施工及验收，除应符合施工规范的规定外，尚应符合国家现行的有关标准规范的规定。3.4配管工艺流程：预制加工一测定盒、箱位置一稳住盒箱一管路连接一自检复检(1)预制加工：镀锌钢管管径为20mm及以下时，用手板煨管器直接煨弯；管径为25mm及以上时，使用液压煨管器逐步煨出所需的弯度。对于PVC阻燃塑料管,直径小于25mm，可采用弯管弹簧煨弯，大于①32时可用热煨法。(2)根据图纸设计要求确定线盒、箱位置。(3)接线盒在木模板上，一般用铁钉将线盒钉在模板上，然后用铁丝绑固，以防走位。(4)管路连接:①镀锌钢管管径25mm以下采用通丝管箍丝扣连接，管径为32mm以上采用套管紧定螺钉连接，套管长度为连接管径的1.5〜3倍，管与管的对口处应位于套管的中心。②阻燃PVC管用梳杰、杯梳连接，连接时用PVC专用胶粘接。③暗配管路宜沿最近的路线敷设，并应减少弯曲，埋入墙或混凝土内的线管，其保护层应大于15mm。④线管弯曲时，不应有拆皱、凹陷和裂缝。保护管弯曲半径，明配管安装允许偏差见下表：项次项目弯曲半径或允许偏差1p曰吕子取小弯曲半径暗配管(埋设于地下，混凝土内)±6D(210D)明配管管子只有一个弯24D管子有两个弯及以上26D2管子弯曲处的弯扁度V0.1D3明配管固定点间距管子直径(mm)15〜2030mm25〜3040mm40〜5050mm65〜10060mm4明配管水平、垂直敷设任意2m段内平直度3mm垂直度3mm⑤暗配管路过长时，应按下表规定加接线盒；遇本层建筑平面高差较大，满足不了暗敷管弯曲半径要求时也应加装接线盒，以便穿线。⑥明配的导管排列整齐，固定点间距均匀，安装牢固了；在终端、弯头中点或柜、台、箱、盘等边缘的距离150〜500范围内设有关卡，中间直线段管卡间的最大距离应符合下表：管卡间最大距离敷设方式导管种类导管直径（mm）15〜2025〜3232〜4050〜6565以上管卡间最大距离（m）支架或沿墙明敷壁厚＞2mm刚性钢导管1.52.02.52.53.5壁厚W2mm刚性钢导管1.01.52.0————刚性绝缘导管1.01.51.52.02.0⑦垂直...
