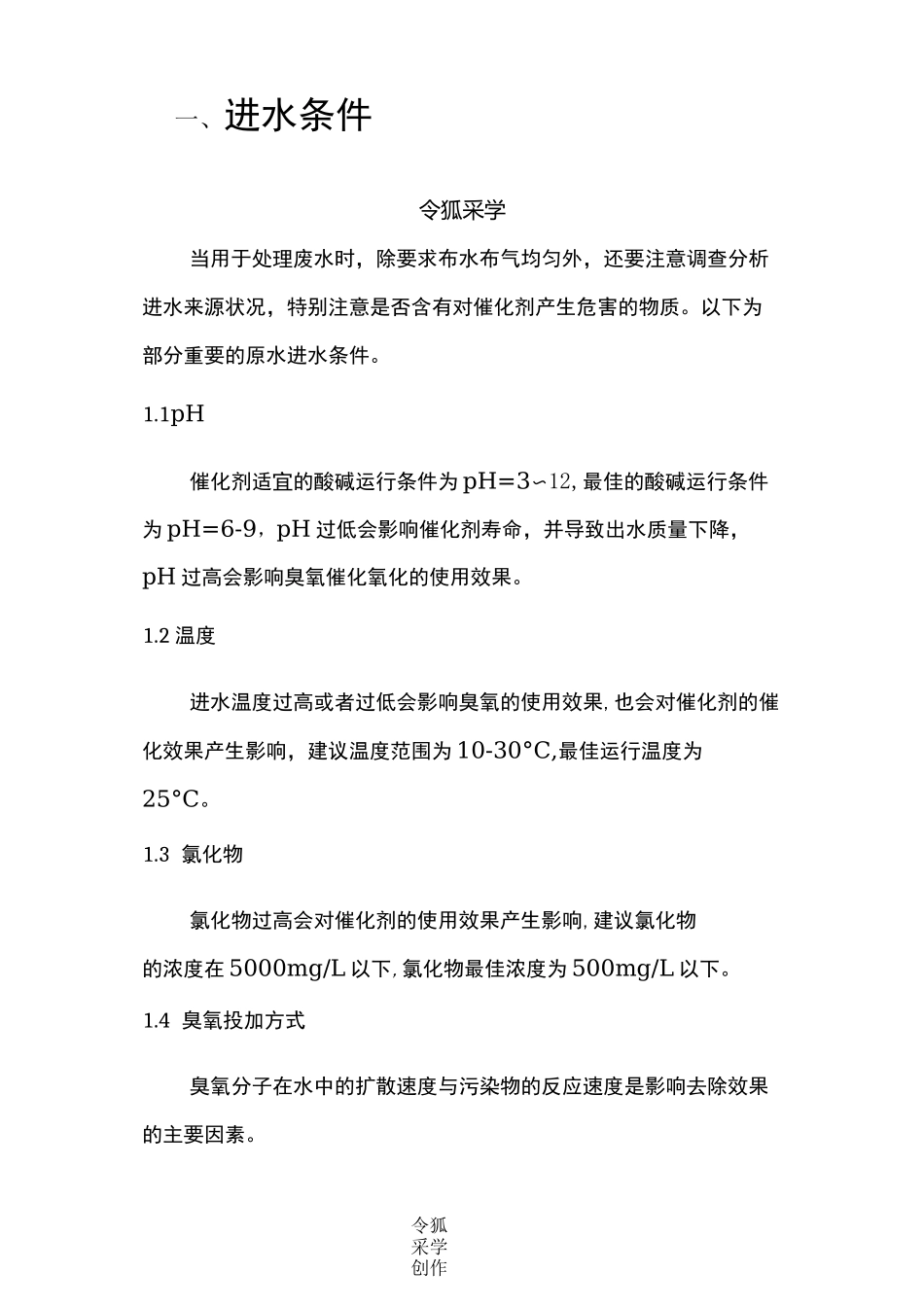

令狐采学创作一、进水条件令狐采学当用于处理废水时，除要求布水布气均匀外，还要注意调查分析进水来源状况，特别注意是否含有对催化剂产生危害的物质。以下为部分重要的原水进水条件。1.1pH催化剂适宜的酸碱运行条件为pH=3〜12,最佳的酸碱运行条件为pH=6-9，pH过低会影响催化剂寿命，并导致出水质量下降，pH过高会影响臭氧催化氧化的使用效果。1.2温度进水温度过高或者过低会影响臭氧的使用效果,也会对催化剂的催化效果产生影响，建议温度范围为10-30°C,最佳运行温度为25°C。1.3氯化物氯化物过高会对催化剂的使用效果产生影响,建议氯化物的浓度在5000mg/L以下,氯化物最佳浓度为500mg/L以下。1.4臭氧投加方式臭氧分子在水中的扩散速度与污染物的反应速度是影响去除效果的主要因素。令狐采学创作二、相关简图1.1催化氧化填料催化剂主要特点如下：(1)选用碘值高、吸附能力强、耐磨强度好、质量稳定可靠的优质活性炭为载体，制备的催化剂具有很大的比表面积和合适的孔结构；⑵在活性炭载体表面选择性的负载Fe、Mn等过渡金属活性组分及IKNa等碱金属催化助剂，原位促进臭氧分解成羟基自由基并降解有机物；(3)催化剂的制备采用机械混合、成型、炭化和活化的生产工艺，活性组分在载体表面分散性良好。催化剂填料图片如下：臭氧催化氧化填料规格参数如下：项目指标单位规格外观扌日标吸水率%45%-55%粒径mm条形3-6堆积密度t/m30.45-0.62耐磨强度%>92%压碎强度N/cmN110碘值mg/gN550活性金属含量%3%-4%性能指标COD去除率%40%-75%Rt(水力停留时间)min30-60寿命年3~51.2进水方式令狐采学创作臭氧催化高级氧化进水工艺流程上游出水进入臭氧催化高级氧化池，首先进入臭氧催化高级氧化池第一段，从原水取一定比例的水进行循环，在离心泵管道上设置射流溶气装置，通过溶气装置投加臭氧，达到提高臭氧气体的溶解效率并有效减少臭氧投加量。溶解臭氧的污水，通过池底设置的二次混合设备，将含臭氧污水与原污水充分混合。含臭氧的污水，混合后的污水流经固定填充的固相催化剂表面，催化剂表面具有不平衡电位差，在催化剂的作用下激发产生羟基自由基，羟基自有基的氧化还原电位为E0=2.8ev,在如此高的氧化电位的作用下大部分难降解的有机物发生断链反应形成短链的有机物或直接被氧化至CO2和H2O。第二段、第三段取水位置分别是第一段出水和第二段出水，同样采用高效臭氧溶气装置投加臭氧，原理与第一段相同。通过三段投加污水中难降解有机物被充分降解，使污水达到设计标准。接触池内未溶解的臭氧需重新还原变为氧气，避免对大气环境造成污染。在臭氧接触池池顶上设置有臭氧尾气分解处理设施，设计采用热触媒式臭氧尾气处理装置进行处理，将空气中残留臭氧还原为氧气，使尾气处理装置出口处臭氧浓度低于0.1ppm。相关工程案例平面简图如下：内部构造简图如下：令狐采学创作令狐采学创作令狐采学创作令狐采学创作令狐采学创作22)反洗风机强度Q反洗风机二S*k3S，单位为m2，指构筑物底面积；k3指反洗强度，取值15L/(m2.s)。23)反洗水强度Q反洗流量二S*k4S，单位为m2，指构筑物底面积；k4指反洗强度，取值12L/(m2.s)。24)催化剂费用15000元/m3。
