电路板爬电距离与电气间隙的间距VIP免费

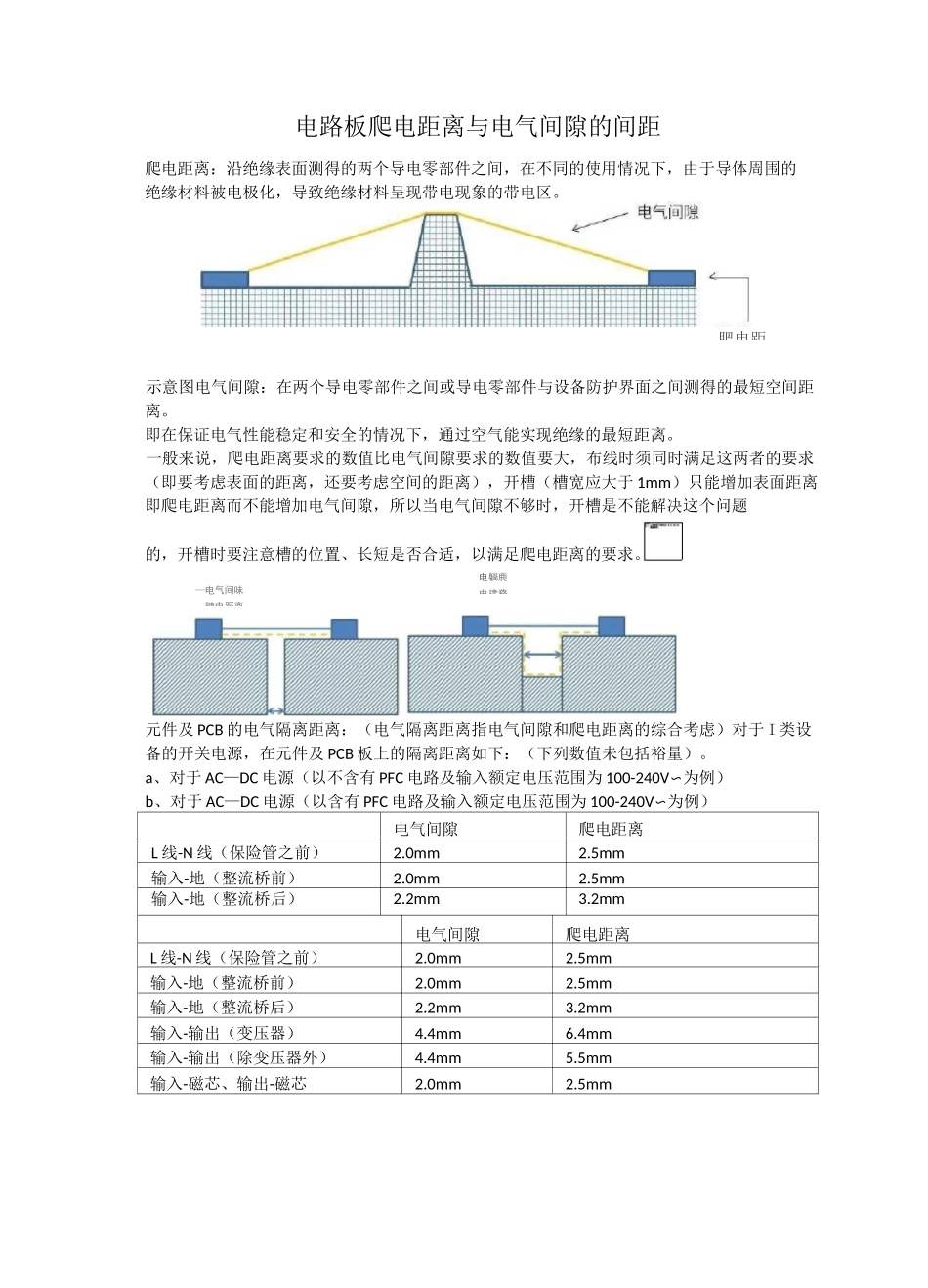

肥电距电路板爬电距离与电气间隙的间距爬电距离：沿绝缘表面测得的两个导电零部件之间，在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象的带电区。示意图电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于I类设备的开关电源，在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）。a、对于AC—DC电源（以不含有PFC电路及输入额定电压范围为100-240V〜为例）b、对于AC—DC电源（以含有PFC电路及输入额定电压范围为100-240V〜为例）电气间隙爬电距离L线-N线（保险管之前）2.0mm2.5mm输入-地（整流桥前）2.0mm2.5mm输入-地（整流桥后）2.2mm3.2mm电气间隙爬电距离L线-N线（保险管之前）2.0mm2.5mm输入-地（整流桥前）2.0mm2.5mm输入-地（整流桥后）2.2mm3.2mm输入-输出（变压器）4.4mm6.4mm输入-输出（除变压器外）4.4mm5.5mm输入-磁芯、输出-磁芯2.0mm2.5mm电躺鹿电建務—电气间味腱电距离输入-输出（变压器）5.2mm9.0mm输入-输出（除变压器外）4.4mm6.4mm输入-磁芯、输出-磁芯2.2mm3.2mmc、对于DC—DC电源（以输入额定电压范围为36-76V为例）电气间隙爬电距离（DC+）-（DC-）（保险管之前）0.7mm1.4mm输入-地（保险管之前））0.7mm1.4mm输入-地（保险管之后）0.9mm1.4mm输入-输出（考虑为基本绝缘）0.9mm1.4mm输入-输出（考虑为加强绝缘）1.8mm2.8mm输入-磁芯、输出-磁芯0.7mm1.4mm1、变压器内部的电气隔离距离变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm,那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。如果变压器没有挡墙，那么变压器的隔离距离就等于所用胶纸的厚度。另外，对于AC-DC电源，变压器初、次间绕组应用三层胶纸隔离,DC-DC电源,可只用二层胶纸隔离。下列数值未包括裕量：要求的隔离距离挡墙的最小宽度AC—DC（输入电压100-240V~，未含PFC电路）6.4mm3.2mmAC—DC（输入电压100-240V~，含有PFC电路）9.0mm4.5mmDC—DC（电压36-76V）2.8mm1.4mm注：变压器的引脚如果没有套上绝缘套管,那么在引脚处的隔离距离可能也仅为胶纸加挡墙的厚度，所以变压器的引脚需要套上绝缘套管且套管要穿过挡墙。空间距离（Creepagedistance）:在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离；沿面距离（clearance）:沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离。沿面距离（clearance）不满足标准要求距离时：PCB板上可采取两个导电组件之间开槽的方法，导电组件与外壳、可触及部分之间距离不够，则可将导电组件用绝缘材料包住。将导电组件用绝缘材料包住既解决了空间距离（Creepagedistanee）也解决了沿面距离（clearance）问题，此方法一般用在电源板上变压器和周边组件之间距离不够时，将变压器包住。另外可在不影响产品功能的情况下适当降低两导体之间的电压差。2、电气间隙的决定根据测量的工作电压及绝缘等级，即可决定距离。1）一次侧线路之电气间隙尺寸要求，见表2及表3；2）二次侧线路之电气间隙尺寸要求通常：一次侧交流部分，保险丝前L—N22.5mm,L.NPE（大地）22.5mm,保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源；3）一次侧交流对直流部分三2.0mm；4）一次侧直流地对大地22.5mm（一次侧浮接地对大地）；5）—次侧部分对二次侧部分三4.0mm,跨接于一二次侧之间之元器件；6）二次侧部分之电隙间隙20.5mm即可；7）二次侧地对大地三1.0mm即可。附注：决定是否符合要求前，内部零件应先施于10N力，外壳...
