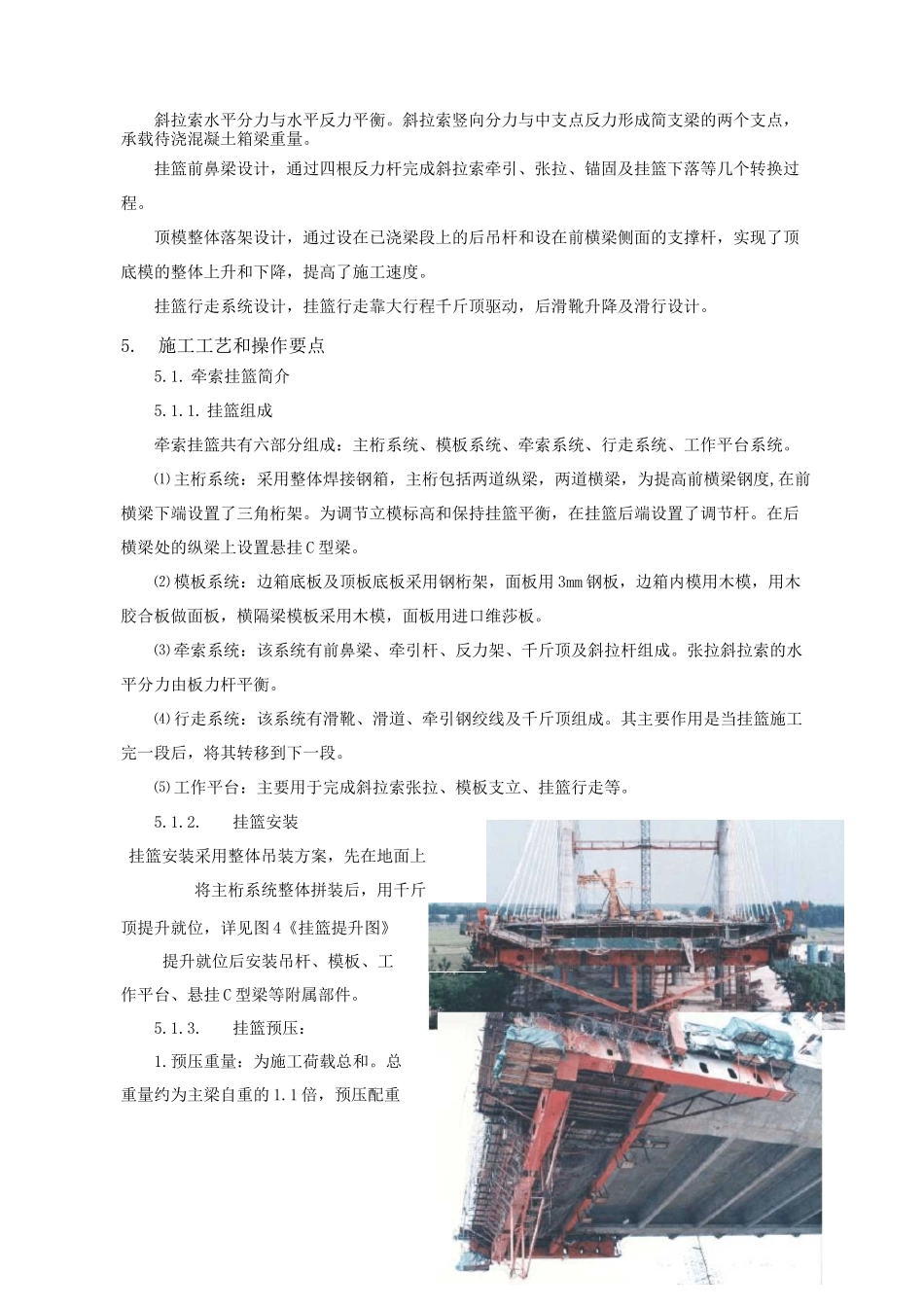

牵索式挂篮施工工法GGG(鲁)C3061-2008杨荣泉侯福金万雨帆闫宗山孙建全(山东省路桥集团有限公司山东省公路桥梁建设有限公司)1.前言牵索挂篮是施工大跨径斜拉桥混凝土主梁的主要工具,目前国内使用的牵索挂篮形式主要有桁架式和钢箱式。目前,箱梁的宽度和单节段浇筑长度都比较大,滨州黄河大桥主梁宽度更是达到了32.8m,单节段浇筑长度为7.5m,为提高挂篮的整体刚度,挂篮采用钢箱式主桁结构,目的为保证主梁的浇筑质量及控制浇筑时间,使挂篮的刚度及强度满足一次浇筑完毕整个梁段的要求。该利用永久性斜拉索作为施工挂篮前支点,以简支体系受力改变了传统平衡压重式挂篮的单悬臂受力,增加了浇筑节段长度。本挂篮具有刚度大、比同类挂篮自重轻、行走及操作方便的特点,能优质、安全、快速地完成斜拉桥混凝土主梁悬浇施工任务,施工操作简便宜行,普通工人稍加学习便可灵活掌握操作要领,施工工艺安全可靠。这种挂篮于先后在利津黄河大桥和滨州黄河大桥应用,取得较好效果,该挂篮结构具有技术性和经济性的综合效果,达到国内先进水平。2.工法特点2.1.利用斜拉桥特有的永久性斜拉索作为施工挂篮前支点,结合桥面锚固系统构成无压重挂篮,挂篮中端悬吊在已浇好的梁段上,将传统挂篮的单悬臂受力状态改变为简支正弯矩受力状态,从而大大提高了挂篮承载力,又减轻挂篮自重,一次浇筑长度达7.5m,—个浇筑施工周期为7d,工效提高30%〜50%。2.2.利用钢箱作为挂篮的纵、横向主桁结构,从而大大提高了挂篮的整体刚度,变形量小,保证了施工质量。2.3.挂篮采用液压驱动,减轻了工作强度,提高了工作效率。2.4.结构简洁紧凑,受力明确,使用较为方便。3.适用范围本工法适用于悬臂浇筑的大跨度预应力钢筋混凝土斜拉桥。4.工艺原理斜拉索水平分力与水平反力平衡。斜拉索竖向分力与中支点反力形成简支梁的两个支点,承载待浇混凝土箱梁重量。挂篮前鼻梁设计,通过四根反力杆完成斜拉索牵引、张拉、锚固及挂篮下落等几个转换过程。顶模整体落架设计,通过设在已浇梁段上的后吊杆和设在前横梁侧面的支撑杆,实现了顶底模的整体上升和下降,提高了施工速度。挂篮行走系统设计,挂篮行走靠大行程千斤顶驱动,后滑靴升降及滑行设计。5.施工工艺和操作要点5.1.牵索挂篮简介5.1.1.挂篮组成牵索挂篮共有六部分组成:主桁系统、模板系统、牵索系统、行走系统、工作平台系统。⑴主桁系统:采用整体焊接钢箱,主桁包括两道纵梁,两道横梁,为提高前横梁钢度,在前横梁下端设置了三角桁架。为调节立模标高和保持挂篮平衡,在挂篮后端设置了调节杆。在后横梁处的纵梁上设置悬挂C型梁。⑵模板系统:边箱底板及顶板底板采用钢桁架,面板用3mm钢板,边箱内模用木模,用木胶合板做面板,横隔梁模板采用木模,面板用进口维莎板。⑶牵索系统:该系统有前鼻梁、牵引杆、反力架、千斤顶及斜拉杆组成。张拉斜拉索的水平分力由板力杆平衡。⑷行走系统:该系统有滑靴、滑道、牵引钢绞线及千斤顶组成。其主要作用是当挂篮施工完一段后,将其转移到下一段。⑸工作平台:主要用于完成斜拉索张拉、模板支立、挂篮行走等。5.1.2.挂篮安装挂篮安装采用整体吊装方案,先在地面上将主桁系统整体拼装后,用千斤顶提升就位,详见图4《挂篮提升图》提升就位后安装吊杆、模板、工作平台、悬挂C型梁等附属部件。5.1.3.挂篮预压:1.预压重量:为施工荷载总和。总重量约为主梁自重的1.1倍,预压配重图3:挂篮钢筋绑扎图关系线;用砂袋,根据主梁的受力模式进行加载,分级进行预压,预压分为10级,每级压重均为施工荷载重量的10%。2•预压顺序:加载顺序按照混凝土浇筑顺序进行,首先在两边箱前端加载,由前向后进行,边箱及横隔梁加载完毕后再从两从两端开始沿由前向后,先两边后中间的顺序对称加载,操作顺序:挂篮安装就位一调整模板一测量标高并做好记录一第一次张拉一加施工荷载重量的10%f测量标高分十级加载至施工荷载总重f测量挂篮变形及模板标高f第二次张拉斜拉索f测量挂篮变形及模板标高f分级卸载。3•注意事项:①严格按照正确的施工顺序施加荷载;②预压用砂袋要严格称量,做好记录。③加载过程中注意观察挂篮变形情况,如有异常立即停止加载...
