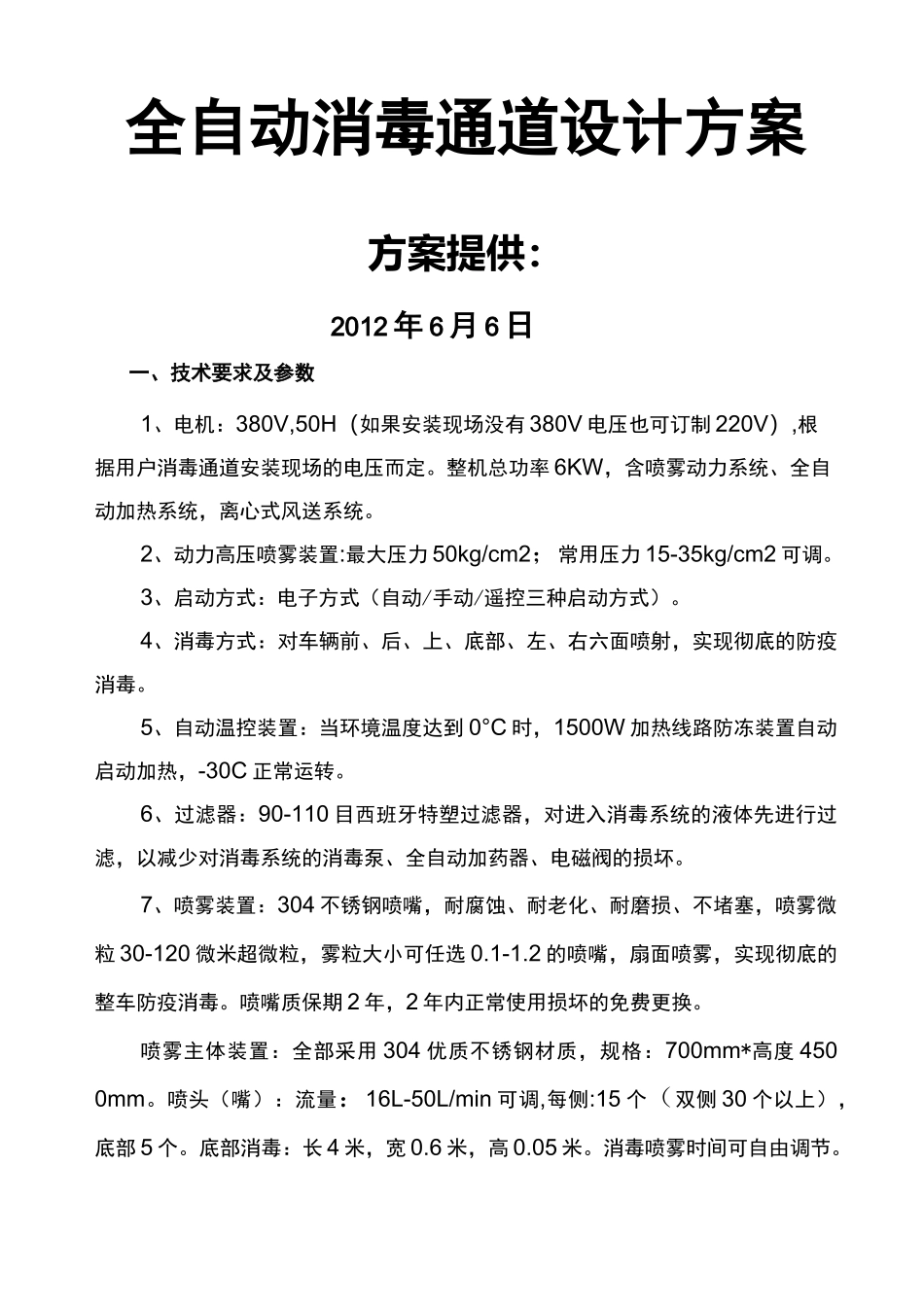

全自动消毒通道设计方案方案提供：2012年6月6日一、技术要求及参数1、电机：380V,50H（如果安装现场没有380V电压也可订制220V）,根据用户消毒通道安装现场的电压而定。整机总功率6KW，含喷雾动力系统、全自动加热系统，离心式风送系统。2、动力高压喷雾装置:最大压力50kg/cm2；常用压力15-35kg/cm2可调。3、启动方式：电子方式（自动/手动/遥控三种启动方式）。4、消毒方式：对车辆前、后、上、底部、左、右六面喷射，实现彻底的防疫消毒。5、自动温控装置：当环境温度达到0°C时，1500W加热线路防冻装置自动启动加热，-30C正常运转。6、过滤器：90-110目西班牙特塑过滤器，对进入消毒系统的液体先进行过滤，以减少对消毒系统的消毒泵、全自动加药器、电磁阀的损坏。7、喷雾装置：304不锈钢喷嘴，耐腐蚀、耐老化、耐磨损、不堵塞，喷雾微粒30-120微米超微粒，雾粒大小可任选0.1-1.2的喷嘴，扇面喷雾，实现彻底的整车防疫消毒。喷嘴质保期2年，2年内正常使用损坏的免费更换。喷雾主体装置：全部采用304优质不锈钢材质，规格：700mm*高度4500mm。喷头（嘴）：流量：16L-50L/min可调,每侧:15个（双侧30个以上），底部5个。底部消毒：长4米，宽0.6米，高0.05米。消毒喷雾时间可自由调节。整个喷雾系统具备消毒液系统，离心式风送系统和加热系统，使该全自动消毒通道具备冬季防冻，风大可抗风消毒，消毒雾粒细化彻底。喷雾高度4.5米，喷雾宽度10米（离心式风送系统）；抗风型，雾化效果好。8、车辆传感器。地面嵌入式电子频感传感系统（车辆进口与出口的启动感应，可双方向转换调节），传感器用时小于或等于2秒。9、减速带：警示色黄黑相间，特殊强化橡胶减速带，根据地面横喷杆系统单独订制，对车底部消毒彻底，减速车辆，保护横喷杆上的喷嘴。10、自动加药器：法国原装自动机械配药系统，无需人工配药，系统可24小时不间断配药，无需电源。11、自动回水装置：消毒停止后，管路清空装置：自动回水装置或清空管路装置。12、药箱：采用304优质不锈钢，850L，尺寸：100*85*100CM,药箱带自动加热系统，水温可自动调节，保证设备在-30度正常运转,药箱带自动水位计，可自动显示药液L数。二．消毒通道方案1、喷雾方式本消毒通道在消毒方式上采用高压离心风送冲击喷雾技术，能够达到30-120微米对物体表面喷雾，雾点均匀在空气中悬浮，消毒表面湿润且消毒液不滴流为度，符合《出入境汽车及其他车辆消毒规程》（SN/T1333-2003）行业标准。2、消毒工作流程消毒通道处设计有扇形304不锈钢消毒喷头，能对车辆前后左右上下6面进行喷雾消毒（见示意图一），车辆在行进过程中能很好的处理来车方向的表面积。车辆进入到消毒通道后，传感器感应到车辆后（见示意图二），对准车辆方向喷嘴自动开启（见示意图三），由于安装位置比较合理，在车辆未进入到通道时，已经启动喷雾，形成一个药液雾化的区域（见示意图四），车辆在通过时能很好的粘附在其表面。喷嘴布置示意图一示意图二示意图三示意图四示意图五箱外消毒效果如下示意图六示意图六车辆离开消毒设备后，喷嘴将延时关闭，以便把箱体后部充分消毒，延时时间结束后，喷嘴自动关闭，整个系统待机等待下一辆消毒车辆见示意图七。示意图七3、自动配药系统配药系统为全自动配药系统，配药过程采用机械自动按比例配比，无需人工配药，消毒药原液或高浓度液体直接连接自动加药器，自来水或清水箱中的水流过自动加药器的过程中自动完成药液配比，满足车辆消毒的连续性，系统可24小时不间断配药，无需电源。4、PLC自动控制系统选用PLC自动控制模块，人机界面控制。消毒通道原理图三、配置★主机1套。★有回水系统、防腐蚀自动控制系统。★主机正面有进口荧光条，增加夜间防撞警示功能。★自动感应传感器内置于通道地面下10-15CM，灵敏度高。★控制系统采用独立机柜，可自动、手动、遥控转换，操作灵活、可靠★35个强力喷头喷幅宽，效果强，消毒彻底。★304耐酸碱不锈钢材质，耐用、美观。★配爱牧专用路锥和弹力柱，荧光反射，便于夜间消毒安全。1、水源（自来水源）2、平整水泥地面3、下水道排污口1个4、值班中控室1间现场安装图例：五、交货时间、地点、方式...
