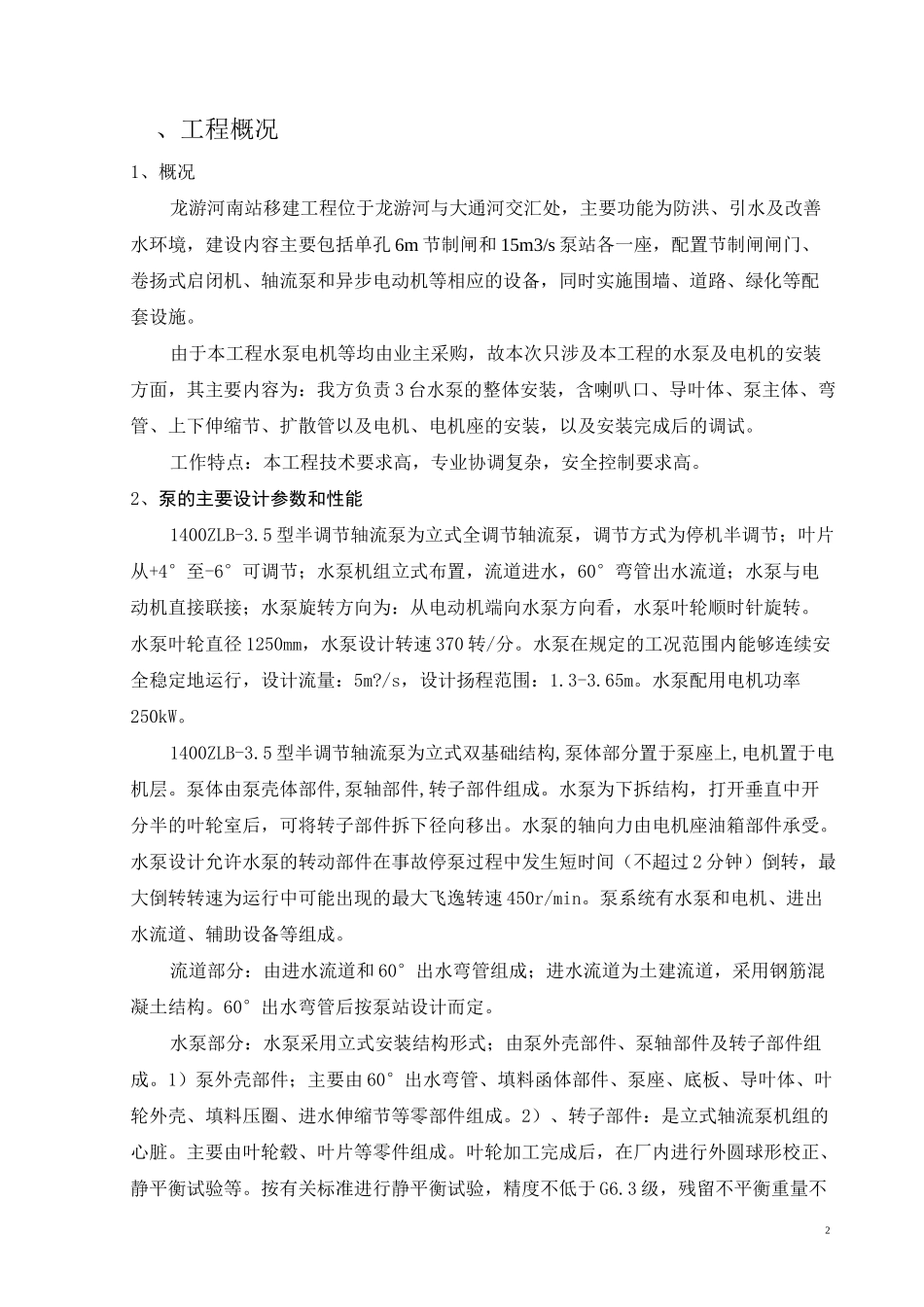

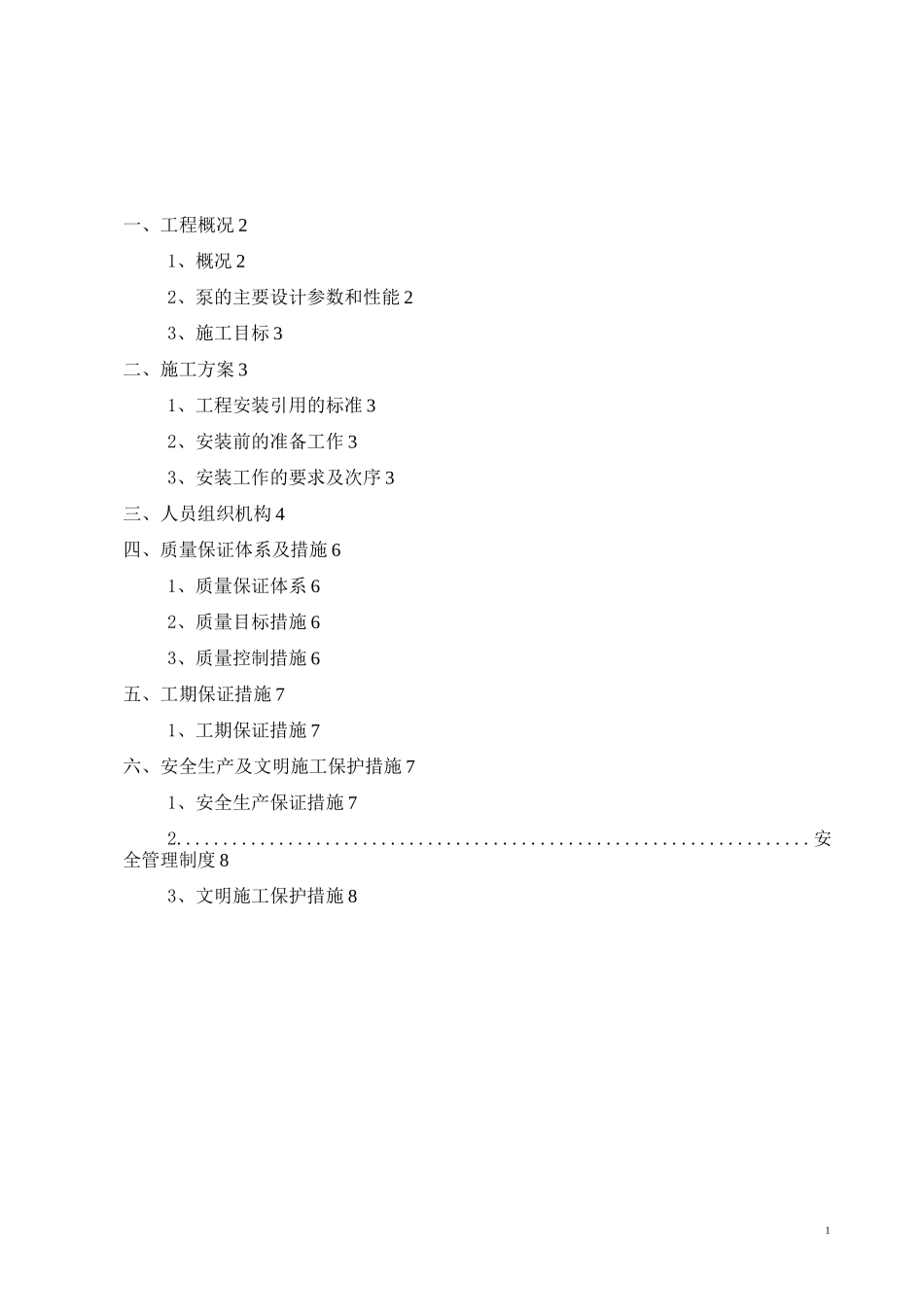

1一、工程概况21、概况22、泵的主要设计参数和性能23、施工目标3二、施工方案31、工程安装引用的标准32、安装前的准备工作33、安装工作的要求及次序3三、人员组织机构4四、质量保证体系及措施61、质量保证体系62、质量目标措施63、质量控制措施6五、工期保证措施71、工期保证措施7六、安全生产及文明施工保护措施71、安全生产保证措施72....................................................................安全管理制度83、文明施工保护措施82、工程概况1、概况龙游河南站移建工程位于龙游河与大通河交汇处，主要功能为防洪、引水及改善水环境，建设内容主要包括单孔6m节制闸和15m3/s泵站各一座，配置节制闸闸门、卷扬式启闭机、轴流泵和异步电动机等相应的设备，同时实施围墙、道路、绿化等配套设施。由于本工程水泵电机等均由业主采购，故本次只涉及本工程的水泵及电机的安装方面，其主要内容为：我方负责3台水泵的整体安装，含喇叭口、导叶体、泵主体、弯管、上下伸缩节、扩散管以及电机、电机座的安装，以及安装完成后的调试。工作特点：本工程技术要求高，专业协调复杂，安全控制要求高。2、泵的主要设计参数和性能1400ZLB-3.5型半调节轴流泵为立式全调节轴流泵，调节方式为停机半调节；叶片从+4°至-6°可调节；水泵机组立式布置，流道进水，60°弯管出水流道；水泵与电动机直接联接；水泵旋转方向为：从电动机端向水泵方向看，水泵叶轮顺时针旋转。水泵叶轮直径1250mm，水泵设计转速370转/分。水泵在规定的工况范围内能够连续安全稳定地运行，设计流量：5m?/s，设计扬程范围：1.3-3.65m。水泵配用电机功率250kW。1400ZLB-3.5型半调节轴流泵为立式双基础结构,泵体部分置于泵座上,电机置于电机层。泵体由泵壳体部件,泵轴部件,转子部件组成。水泵为下拆结构，打开垂直中开分半的叶轮室后，可将转子部件拆下径向移出。水泵的轴向力由电机座油箱部件承受。水泵设计允许水泵的转动部件在事故停泵过程中发生短时间（不超过2分钟）倒转，最大倒转转速为运行中可能出现的最大飞逸转速450r/min。泵系统有水泵和电机、进出水流道、辅助设备等组成。流道部分：由进水流道和60°出水弯管组成；进水流道为土建流道，采用钢筋混凝土结构。60°出水弯管后按泵站设计而定。水泵部分：水泵采用立式安装结构形式；由泵外壳部件、泵轴部件及转子部件组成。1）泵外壳部件；主要由60°出水弯管、填料函体部件、泵座、底板、导叶体、叶轮外壳、填料压圈、进水伸缩节等零部件组成。2）、转子部件：是立式轴流泵机组的心脏。主要由叶轮毂、叶片等零件组成。叶轮加工完成后，在厂内进行外圆球形校正、静平衡试验等。按有关标准进行静平衡试验，精度不低于G6.3级，残留不平衡重量不3超过标准定的数值，残留不平衡重量产生的离心力不大于叶轮重量的0.2％。叶片根部在最大安放角度时，与动叶外圈球面间的间隙不大于1.2毫米。3)泵轴部件：主要由泵轴、传动轴、联轴器等零件组成。4)填料函部分：由填料函、填料、填料压盖等零件组成，填料函、填料压盖均为中开铸铁件，填料为20X20石墨填料。3、施工目标(1)工期目标：三台水泵将分别于5月17日、5月19日、5月22日供货，电机5月25日供货，根据水下部分进度要求及厂家供货情况，安装于2017年5月17日开始进行，于5月24日完成安装调试，5月28日完成二期混凝土的浇筑。(2)质量目标：按照施工图纸及技术规范进行施工，配置专职质检员，确保工程质量，施工质量实行“三检制”。工程质量达到《水利工程施工质量检验与评定规范》(DB32／T2334-2013)认定的合格等级。二、施工方案1、工程安装引用的标准1、《泵站安装及验收规范》SL317-2004；2.《水利工程施工质量检验与评定规范》(DB32/T2334-2013)3.《水利水电工程施工质量检验与评定规程》(SL176-2007)4.《水利水电建设工程验收规程》(SL223-2008)2、安装前的准备工作(1)解体出厂的泵应检查各零件和部件应无损伤、无锈蚀，并将其清洗洁净。配合面应上润滑油，并应按装配零件和部件的标记分类放置。(2)泵本体、传动装置、电动机应无损伤，泵轴和传动轴不应弯曲。(3)应检测泵轴和传动轴在轴颈处的径向跳动，各联轴器...
