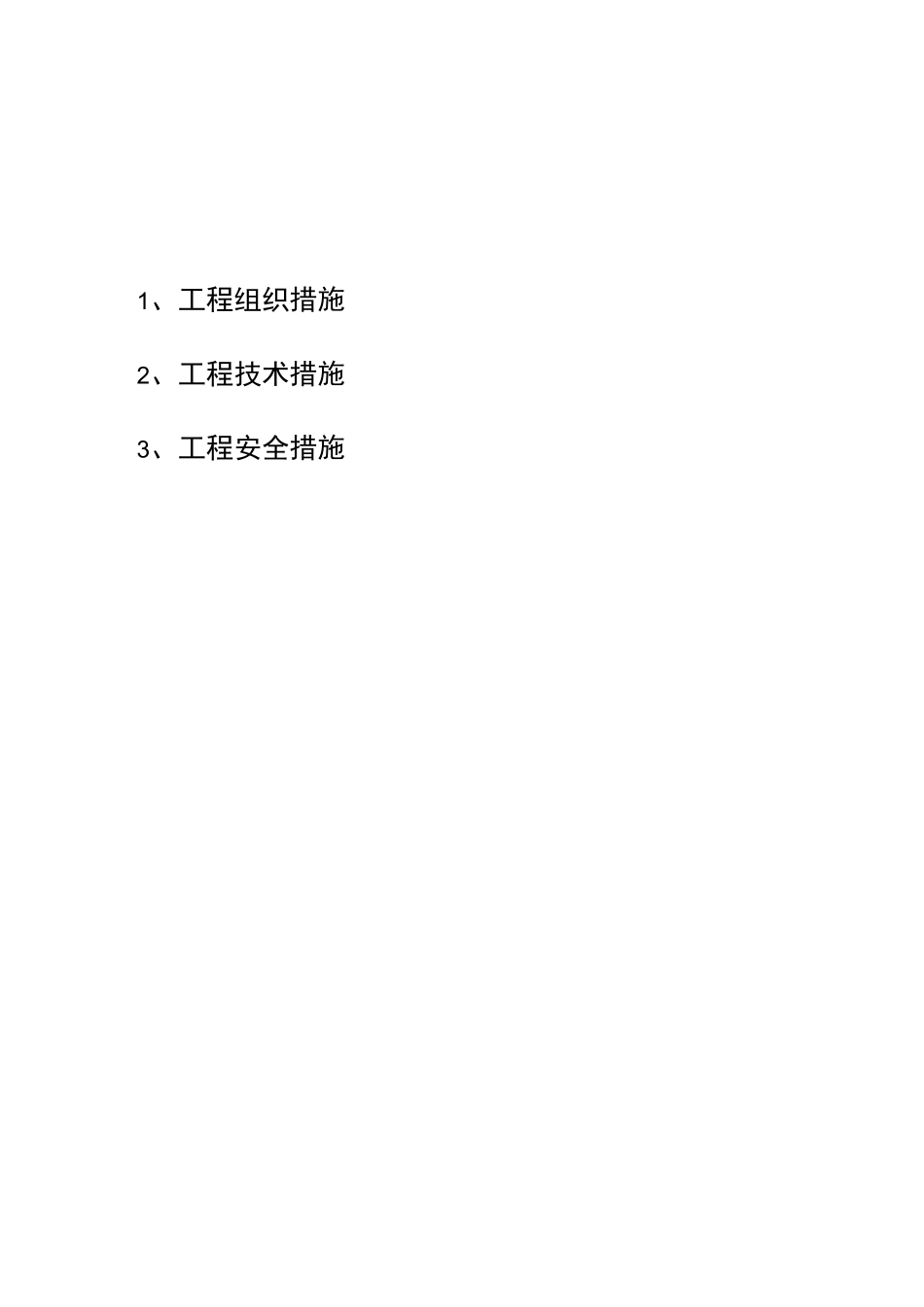

光缆架设技术要求（试行版）二00七年二月1、工程组织措施2、工程技术措施3、工程安全措施光缆架设工程组织措施为加强管理，确保在电力线路上安全生产，统筹调度现场情况。在完成施工任务的同时更应注重有组织、有计划、有步骤的对施工项目的前期准备等多方面的情况进行合理的配置：技术准备——施工前必须对线路情况进行现场勘察，根据设计资料进一步了解现场具体情况，核实光缆盘长是否能保证接续点落在耐张、转角塔或指定杆塔上，对需要停电的电力线路做好记载，以便办理停电手续，尤其对交叉跨越及障碍物情况的了解，编制架设光缆的施工方案。施工前对现场分组负责人和全体施工人员的工程项目、技术及安全交底。工器具准备——根据工程情况而确定施工方法，编制机具清册，并准备满足施工需要的机具，为确保施工机具的质量合格，所有机具必须按安全规程要求进行实验；所有设备如牵引机、刹车缆线架、绞磨、等必须在施工前进行检查并维修保养；放线滑车必须逐一检查、维修、保养，确保部件齐全，转动灵活；通讯工具必须逐个检查确保电力充足；安全保护用具在使用期间按规定必须进行安全试验。材料准备——根据杆塔明细表、设计情况及勘察情况，确定施工装置及消耗材料的规格、型号、数量等。对到货金具进行外观检查，发现有锈蚀、变形、裂纹等损伤的，严禁使用，并对金具进行试组装。同时对所有材料在施工前根据设计数量核实送货情况，确保满足实际所需要的数量。光缆到货后的开盘测试工作务必在三方人员（建设方代表、厂方代表、施工方代表）在场的情况下才能进行，在测试合格后方可接收使用。人员准备——参加本工程施工的所有施工人员，必须经过培训并经考试合格，专业人员要有相关类似工程实地操作经验。现场施工可分成若干小组：安监协调组、准备组、展放牵引组、展放紧线组等，且各分组负责人员明确。ADSS光缆架设工程技术措施ADSS光缆安装步骤：在ADSS光缆安装的杆塔位置上固定夹具和滑轮，放好导引绳一在该段线路的最佳位置安置光缆盘一并在ADSS光缆端头加装网套式连接器和旋转连接器——旋转连接器连接牵引绳——光缆牵引至最终杆塔后——开始紧线——安装附件——进所、接续。根据光缆施工的特殊工艺流程，结合《国家电网公司电力安全工作规程》要求和“省网光缆工程施工准备工作会议—培训资料汇编”精神，编制本工程施工的技术规范要求：1、施工前班组召开工前会，工作负责人向全体工作成员宣读工作安排，详细介绍：施工任务、光缆架设的技术要求、停电或带电线路的具体情况、光缆走向情况、施工地段的起止范围、施工现场的条件及交叉跨越的详细控制措施，使全体人员了解和熟悉工程概况。2、收到光缆后，检查外观有无损伤，然后要清除卷筒边的钉子和毛刺，以免在放缆时刮伤光缆。施工前，所有的施工器材应进行全面检查，不得将不合格或残缺器材装到杆塔上。ADSS光缆规格、程式与设计一致，光缆表面光滑、无损伤。光缆金具、防震金具、引下金具、固定金具、接续盒等安装应按图组装，满足实际要求。ADSS光缆安装在塔身处与杆塔无撞击，ADSS光缆金具使用适当，完整配套；防震金具安装数量和位置满足设计要求；引下线夹安装间距合理，光缆与杆塔间无摆动磨擦，转角塔耐张金具间的ADSS预留长度，应使用引下金具固定在铁塔上；杆塔固定金具的加工、安装满足设计要求；光缆接线盒安装牢固、位置合理，接线盒密封良好，接线盒内纤芯盘放整齐、有序。3、牵引场地一般设在上扬塔位、大转角度杆塔和耐张段中均为直线塔的地方，牵引场地一般为长x宽二35x25mm，牵引坡度最好大于15度，以1:4坡度为宜。换位塔、呼称高36米以上挂点的加高塔前后位置不宜作牵引场地。应选择机动车能到达的开阔地带。同时张力场、牵引场应尽量避开苗圃、园林、房屋、河流及道路等密集地段。4、特殊条件地段选场在耐张塔转角小于90度时，考虑到光缆布放时牵引阻力过大，弯曲力和侧压力可能损伤光缆时，应采用分段牵引法。在大转角、急转弯或者缆盘太破旧时，展放光缆必须采用8字倒缆法，8字倒缆法的特点是倒出的光缆没有扭曲力。此方法分为8字平铺法和8字叠放法，8字平铺法用在施工场地较为开阔地带，用...
