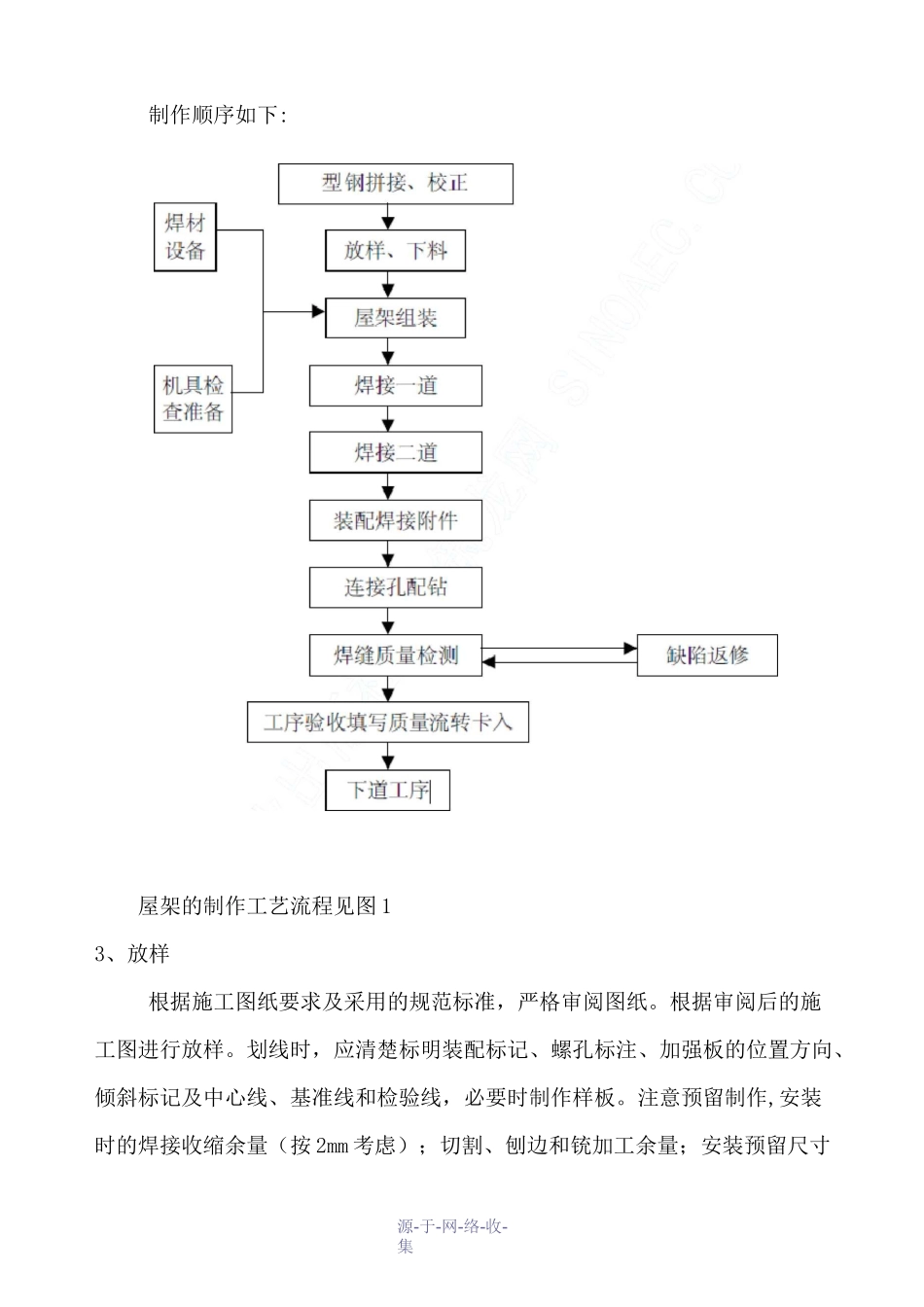

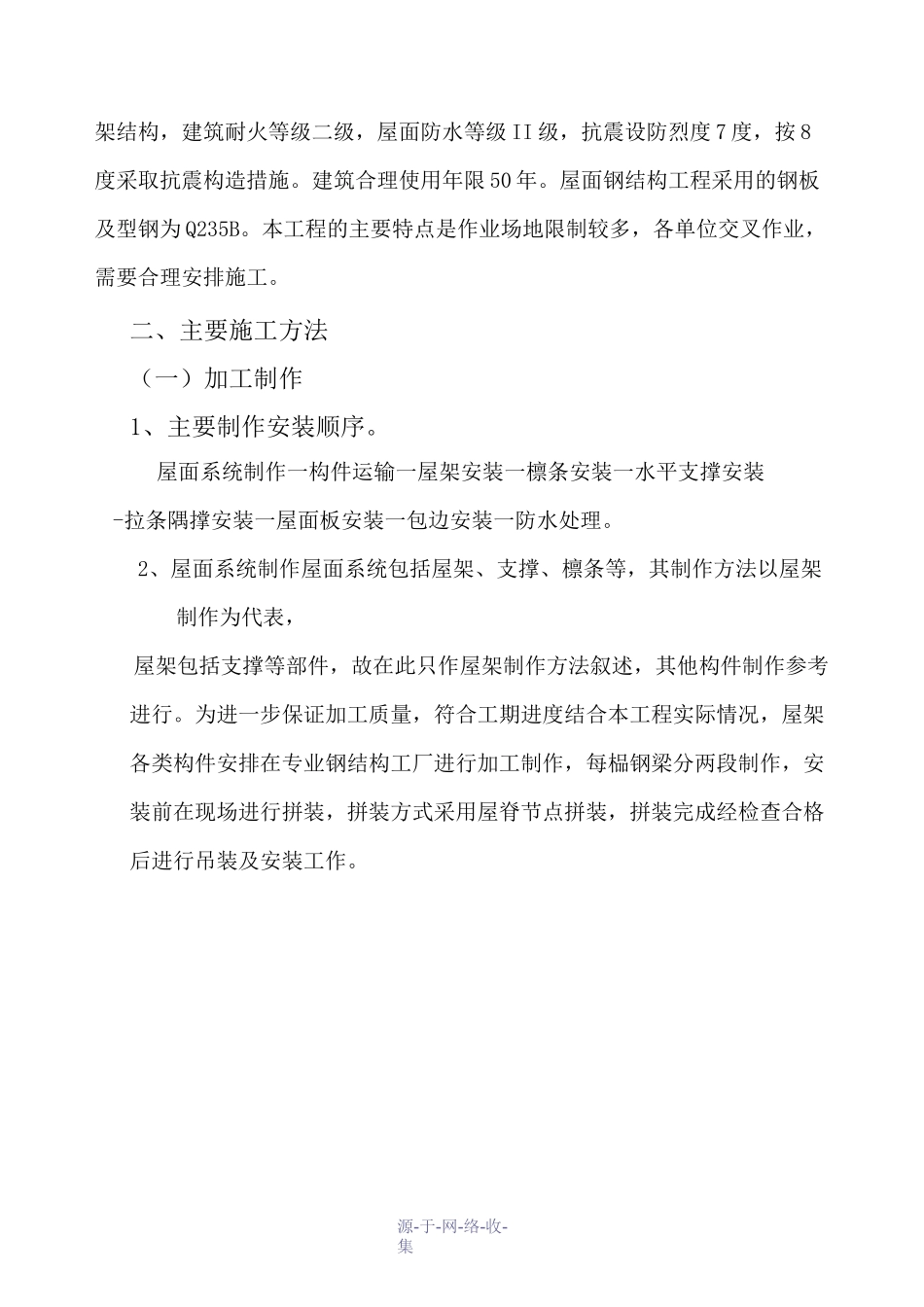

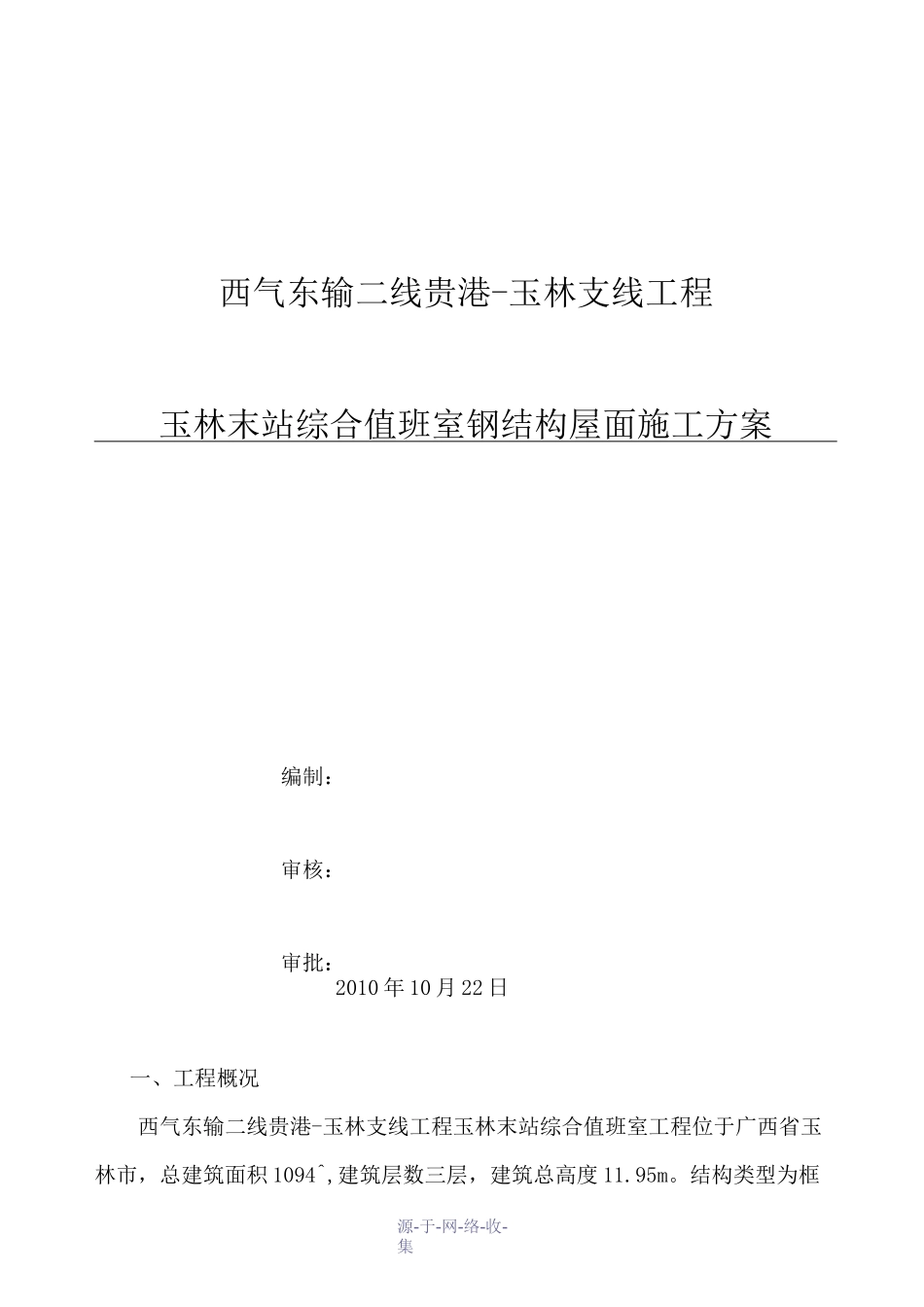

源-于-网-络-收-集西气东输二线贵港-玉林支线工程玉林末站综合值班室钢结构屋面施工方案编制：审核：审批：2010年10月22日一、工程概况西气东输二线贵港-玉林支线工程玉林末站综合值班室工程位于广西省玉林市，总建筑面积1094^,建筑层数三层，建筑总高度11.95m。结构类型为框源-于-网-络-收-集架结构，建筑耐火等级二级，屋面防水等级II级，抗震设防烈度7度，按8度采取抗震构造措施。建筑合理使用年限50年。屋面钢结构工程采用的钢板及型钢为Q235B。本工程的主要特点是作业场地限制较多，各单位交叉作业，需要合理安排施工。二、主要施工方法（一）加工制作1、主要制作安装顺序。屋面系统制作一构件运输一屋架安装一檩条安装一水平支撑安装-拉条隅撑安装一屋面板安装一包边安装一防水处理。2、屋面系统制作屋面系统包括屋架、支撑、檩条等，其制作方法以屋架制作为代表，屋架包括支撑等部件，故在此只作屋架制作方法叙述，其他构件制作参考进行。为进一步保证加工质量，符合工期进度结合本工程实际情况，屋架各类构件安排在专业钢结构工厂进行加工制作，每榀钢梁分两段制作，安装前在现场进行拼装，拼装方式采用屋脊节点拼装，拼装完成经检查合格后进行吊装及安装工作。源-于-网-络-收-集制作顺序如下:屋架的制作工艺流程见图13、放样根据施工图纸要求及采用的规范标准，严格审阅图纸。根据审阅后的施工图进行放样。划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。注意预留制作,安装时的焊接收缩余量（按2mm考虑）；切割、刨边和铳加工余量；安装预留尺寸源-于-网-络-收-集要求。划线前，材料的弯曲和变形应予以矫正。4、下料根据样板和配料表进行套裁，尽可能节约材料，同时便于切割。钢材下料采用气割，型材采用切割，以保证切断面的质量。切割前应将钢材切割区表面铁锈、污物等清除干净，切割后应清除熔渣和飞溅物。号料时应预留焊接收缩余量、切割、端面及边缘加工的加工余量。5、边缘加工焊接X形V形接口时，采用火焰加工，加工后用砂轮磨平，其表面粗糙度按精密切割检查。坡口加尺寸的误差，应符合国家标准和规定的要求，构件端面加工在成品校正后进行，加工面垂直于中心线。6、组装组装前各部件应检查合格，连接接触面和沿焊边缘每出30〜50(mm)范围应清理干净，板材在型材的拼接后组装前进行，物件的组装应在各部件焊接矫正后进行。7、焊接焊接前应熟悉施工图，焊工必须要有焊工操作证。施焊前应反复检查焊接件接头质量和焊工的处理，焊接时，焊工应遵守焊接工艺，不得自行施焊及不得在焊道上二母材上引弧。各道焊应连续施焊，每焊完一层要及时清除焊渣，并检查焊接质量。(二)结构安装工程结构件吊装主要包括钢屋架的吊装。本工程钢结构安装，首先应复核混凝土柱的轴线、柱顶面标高以及预埋螺栓的平面位置和标高，与土建专业源-于-网-络-收-集完成中间交接工作；其次钢构件制作应评定合格，资料齐全。1、钢屋架的吊装该工程钢梁单榀重量为0.2t左右，现场采用8吨汽车吊进行钢结构安装。安装顺序为先安装焊管钢柱，然后吊装钢梁，使之与钢柱焊接临时固定。待安装结束后对钢梁钢柱连接进行加焊，并达到设计及规范要求。2、次构件安装待屋架最终固定后，将檩条先安装，将屋架固定，屋架与柱进行最终连接。檩条固定完成后，进行安装水平支撑以及拉条隅撑等。檩条安装以及拉条隅撑安装采用普通螺栓安装，钢梁与钢柱连接采用现场焊接。安装螺栓孔的位置偏差按规范进行。安装过程中要注意各种支撑和檩条之间有无交叉碰头的地方，出现此种情况要及时与设计人员联系，不得随意处理。3、屋面板工程本工程屋面为YX35-125-750型彩钢板，该板为压型金属板，板厚为0.5mm。在安装时注意瓦与屋架檩条的可靠连接，由于屋面跨度较小，单坡屋面采用整瓦安装，无搭接。瓦与瓦之间连接缝应顺主导风向并搭接一个波宽度。压型钢板安装时，应边铺设边调整其位置，边固定。4、装饰油漆工程经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。钢材除锈经检查合格后，在...
