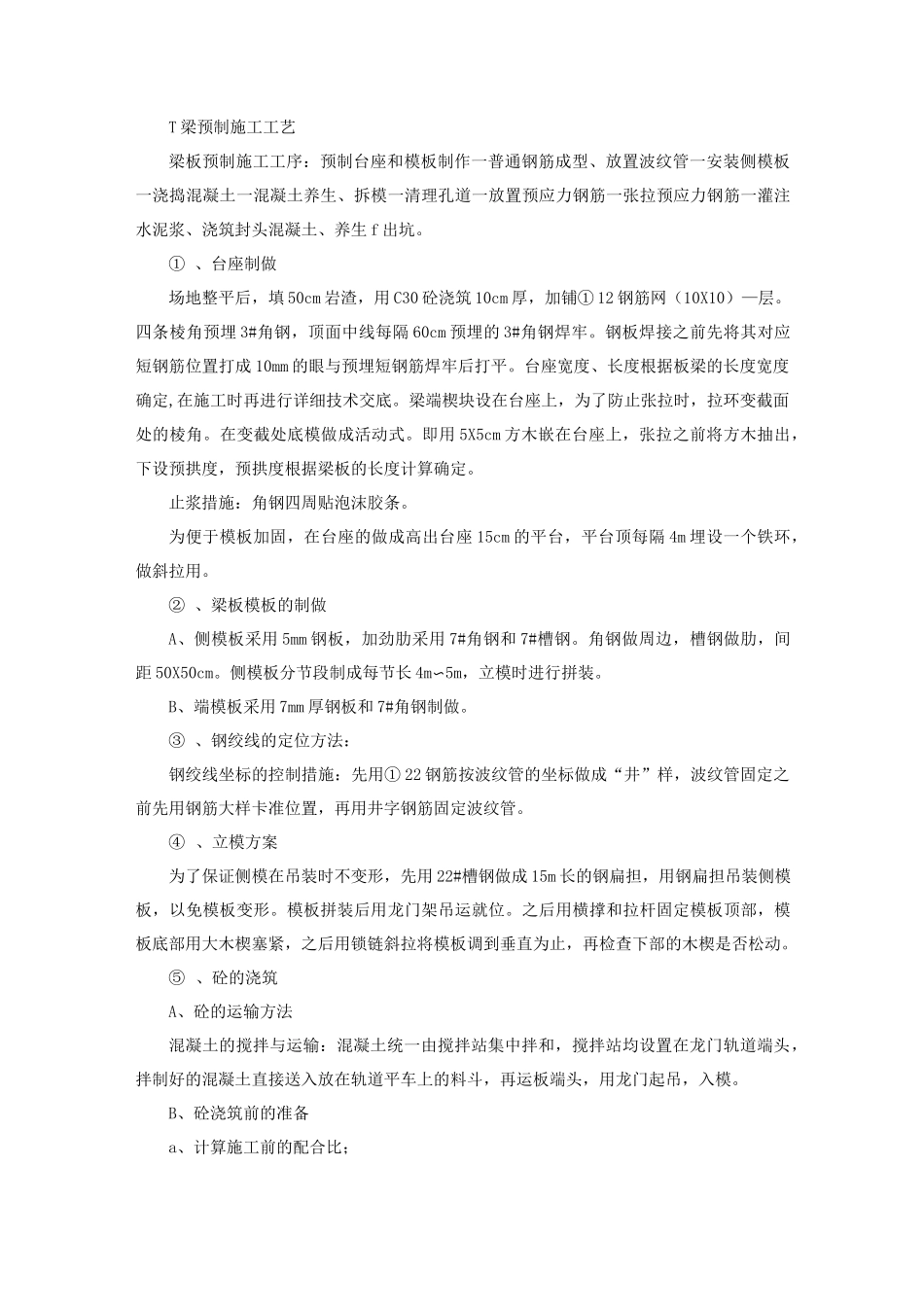

T梁预制施工工艺_第1页
1/6

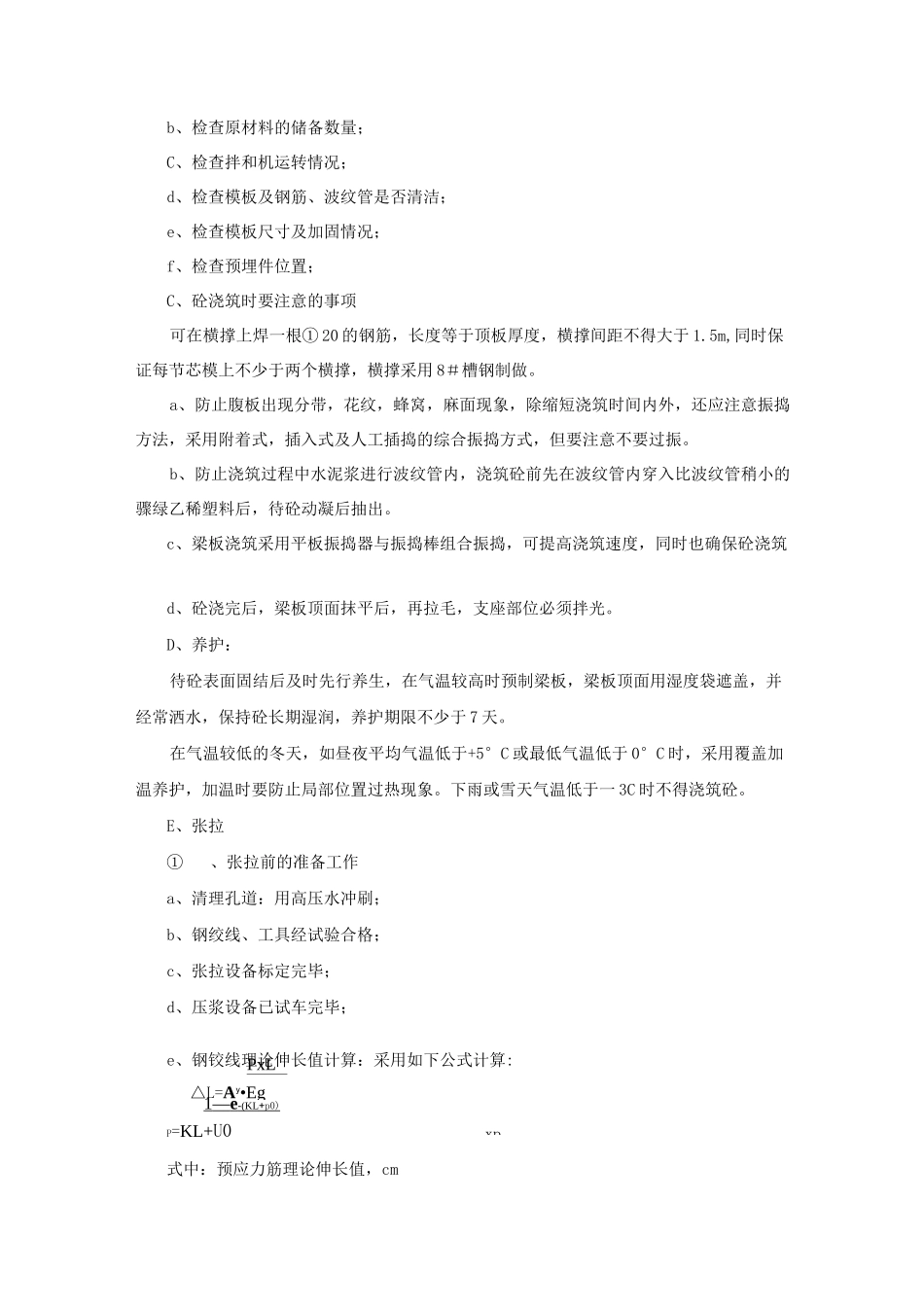

T梁预制施工工艺_第2页
2/6

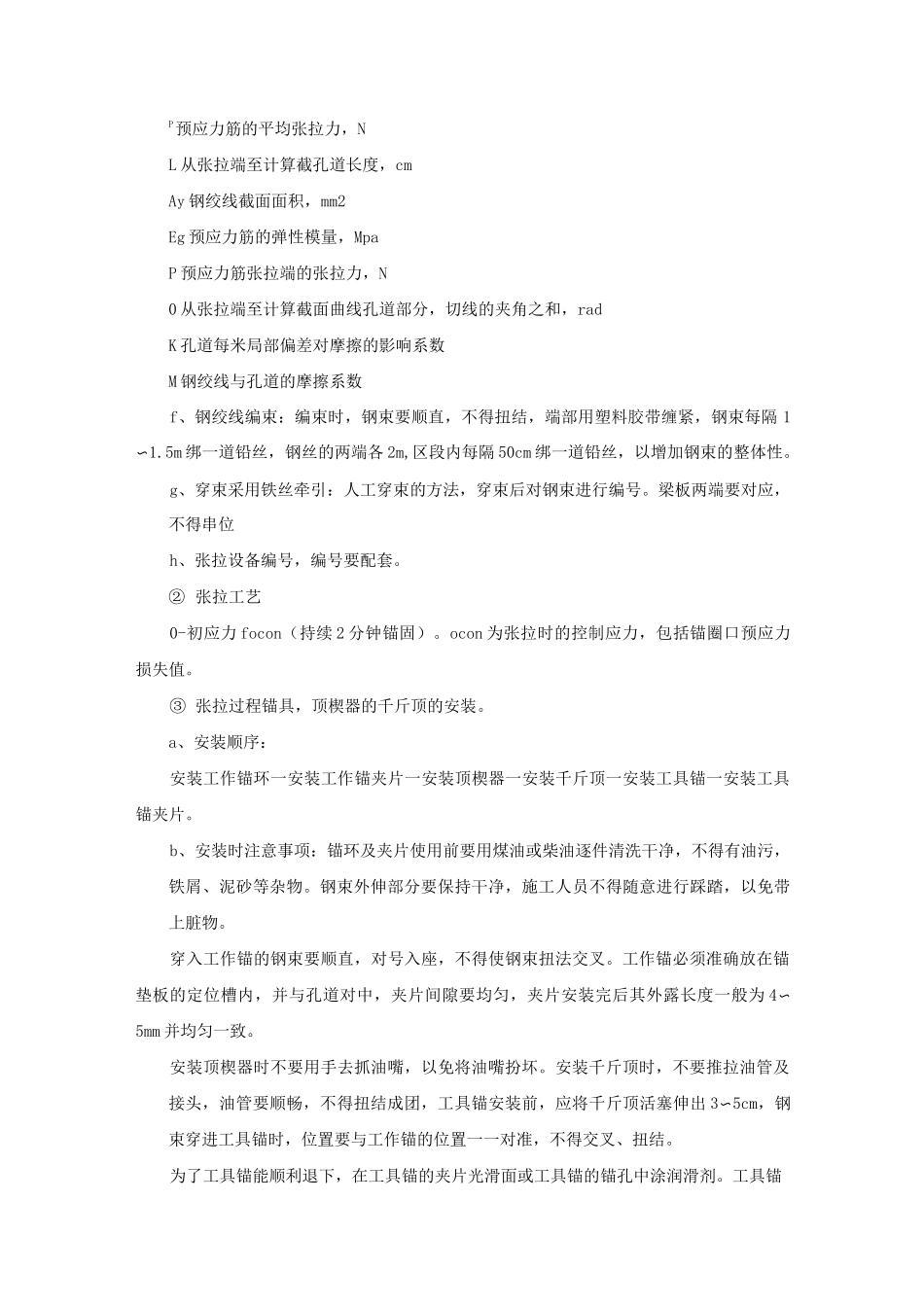

T梁预制施工工艺_第3页
3/6
T梁预制施工工艺梁板预制施工工序:预制台座和模板制作一普通钢筋成型、放置波纹管一安装侧模板一浇捣混凝土一混凝土养生、拆模一清理孔道一放置预应力钢筋一张拉预应力钢筋一灌注水泥浆、浇筑封头混凝土、养生f出坑。①、台座制做场地整平后,填50cm岩渣,用C30砼浇筑10cm厚,加铺①12钢筋网(10X10)—层。四条棱角预埋3#角钢,顶面中线每隔60cm预埋的3#角钢焊牢。钢板焊接之前先将其对应短钢筋位置打成10mm的眼与预埋短钢筋焊牢后打平。台座宽度、长度根据板梁的长度宽度确定,在施工时再进行详细技术交底。梁端楔块设在台座上,为了防止张拉时,拉环变截面处的棱角。在变截处底模做成活动式。即用5X5cm方木嵌在台座上,张拉之前将方木抽出,下设预拱度,预拱度根据梁板的长度计算确定。止浆措施:角钢四周贴泡沫胶条。为便于模板加固,在台座的做成高出台座15cm的平台,平台顶每隔4m埋设一个铁环,做斜拉用。②、梁板模板的制做A、侧模板采用5mm钢板,加劲肋采用7#角钢和7#槽钢。角钢做周边,槽钢做肋,间距50X50cm。侧模板分节段制成每节长4m〜5m,立模时进行拼装。B、端模板采用7mm厚钢板和7#角钢制做。③、钢绞线的定位方法:钢绞线坐标的控制措施:先用①22钢筋按波纹管的坐标做成“井”样,波纹管固定之前先用钢筋大样卡准位置,再用井字钢筋固定波纹管。④、立模方案为了保证侧模在吊装时不变形,先用22#槽钢做成15m长的钢扁担,用钢扁担吊装侧模板,以免模板变形。模板拼装后用龙门架吊运就位。之后用横撑和拉杆固定模板顶部,模板底部用大木楔塞紧,之后用锁链斜拉将模板调到垂直为止,再检查下部的木楔是否松动。⑤、砼的浇筑A、砼的运输方法混凝土的搅拌与运输:混凝土统一由搅拌站集中拌和,搅拌站均设置在龙门轨道端头,拌制好的混凝土直接送入放在轨道平车上的料斗,再运板端头,用龙门起吊,入模。B、砼浇筑前的准备a、计算施工前的配合比;PxL△L=Ay•Egxpb、检查原材料的储备数量;C、检查拌和机运转情况;d、检查模板及钢筋、波纹管是否清洁;e、检查模板尺寸及加固情况;f、检查预埋件位置;C、砼浇筑时要注意的事项可在横撑上焊一根①20的钢筋,长度等于顶板厚度,横撑间距不得大于1.5m,同时保证每节芯模上不少于两个横撑,横撑采用8#槽钢制做。a、防止腹板出现分带,花纹,蜂窝,麻面现象,除缩短浇筑时间内外,还应注意振捣方法,采用附着式,插入式及人工插捣的综合振捣方式,但要注意不要过振。b、防止浇筑过程中水泥浆进行波纹管内,浇筑砼前先在波纹管内穿入比波纹管稍小的骤绿乙稀塑料后,待砼动凝后抽出。c、梁板浇筑采用平板振捣器与振捣棒组合振捣,可提高浇筑速度,同时也确保砼浇筑d、砼浇完后,梁板顶面抹平后,再拉毛,支座部位必须拌光。D、养护:待砼表面固结后及时先行养生,在气温较高时预制梁板,梁板顶面用湿度袋遮盖,并经常洒水,保持砼长期湿润,养护期限不少于7天。在气温较低的冬天,如昼夜平均气温低于+5°C或最低气温低于0°C时,采用覆盖加温养护,加温时要防止局部位置过热现象。下雨或雪天气温低于一3C时不得浇筑砼。E、张拉①、张拉前的准备工作a、清理孔道:用高压水冲刷;b、钢绞线、工具经试验合格;c、张拉设备标定完毕;d、压浆设备已试车完毕;e、钢铰线理论伸长值计算:采用如下公式计算:1—e-(KL+p0)P=KL+U0式中:预应力筋理论伸长值,cmP预应力筋的平均张拉力,NL从张拉端至计算截孔道长度,cmAy钢绞线截面面积,mm2Eg预应力筋的弹性模量,MpaP预应力筋张拉端的张拉力,N0从张拉端至计算截面曲线孔道部分,切线的夹角之和,radK孔道每米局部偏差对摩擦的影响系数M钢绞线与孔道的摩擦系数f、钢绞线编束:编束时,钢束要顺直,不得扭结,端部用塑料胶带缠紧,钢束每隔1〜1.5m绑一道铅丝,钢丝的两端各2m,区段内每隔50cm绑一道铅丝,以增加钢束的整体性。g、穿束采用铁丝牵引:人工穿束的方法,穿束后对钢束进行编号。梁板两端要对应,不得串位h、张拉设备编号,编号要配套。②张拉工艺0-初应力focon(持续2分钟锚固)。ocon为张拉时的控制应力,包括锚圈口预应力损失值。③张拉过程锚具,顶楔器的千斤顶的安装。a、...
