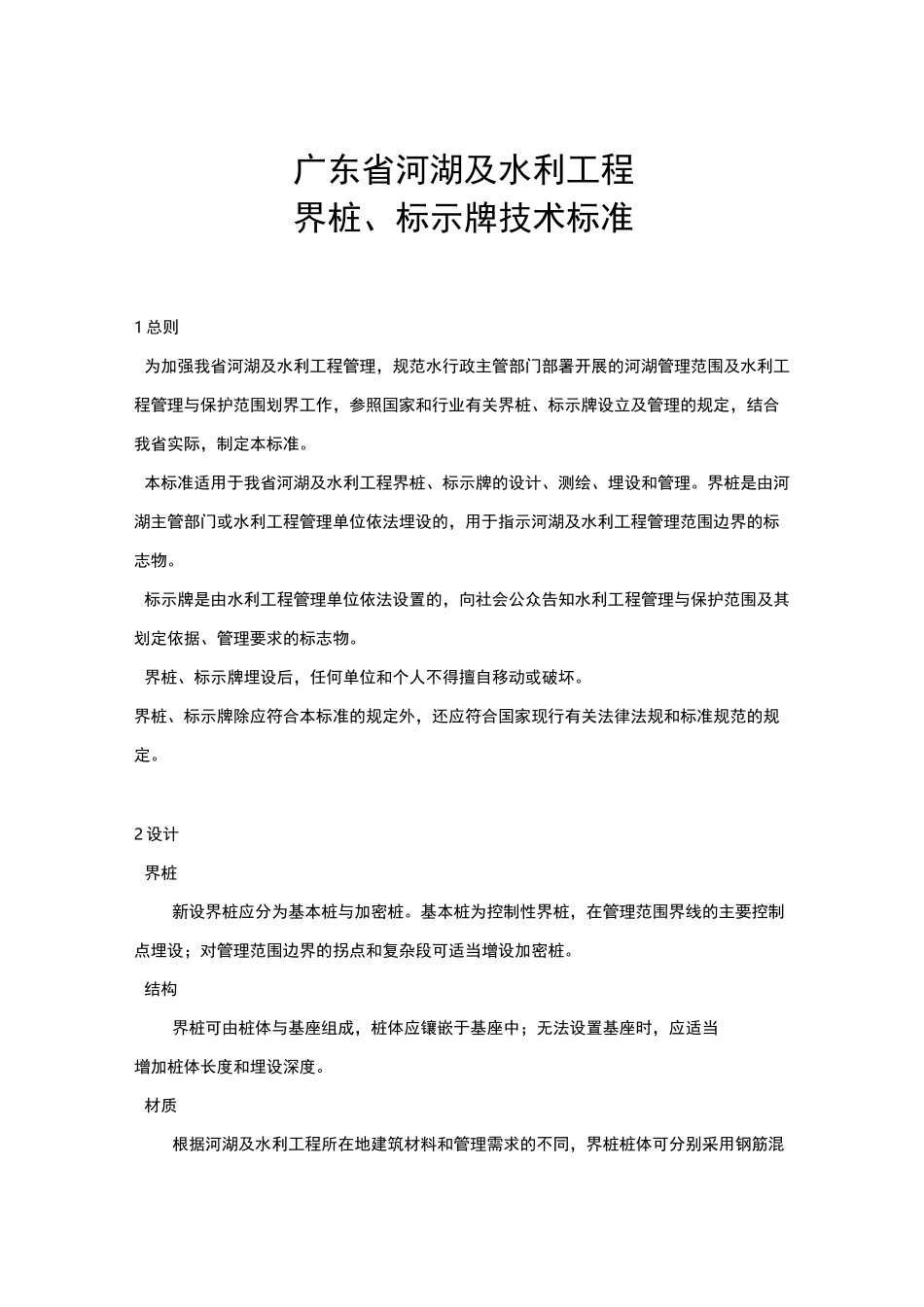

广东省河湖及水利工程界桩、标示牌技术标准1总则为加强我省河湖及水利工程管理，规范水行政主管部门部署开展的河湖管理范围及水利工程管理与保护范围划界工作，参照国家和行业有关界桩、标示牌设立及管理的规定，结合我省实际，制定本标准。本标准适用于我省河湖及水利工程界桩、标示牌的设计、测绘、埋设和管理。界桩是由河湖主管部门或水利工程管理单位依法埋设的，用于指示河湖及水利工程管理范围边界的标志物。标示牌是由水利工程管理单位依法设置的，向社会公众告知水利工程管理与保护范围及其划定依据、管理要求的标志物。界桩、标示牌埋设后，任何单位和个人不得擅自移动或破坏。界桩、标示牌除应符合本标准的规定外，还应符合国家现行有关法律法规和标准规范的规定。2设计界桩新设界桩应分为基本桩与加密桩。基本桩为控制性界桩，在管理范围界线的主要控制点埋设；对管理范围边界的拐点和复杂段可适当增设加密桩。结构界桩可由桩体与基座组成，桩体应镶嵌于基座中；无法设置基座时，应适当增加桩体长度和埋设深度。材质根据河湖及水利工程所在地建筑材料和管理需求的不同，界桩桩体可分别采用钢筋混凝土或易于从当地获得的青石、花岗岩、大理石等坚硬石材制作；也可在不可移动的坚硬岩石表面制作雕刻界桩。对界桩桩体，混凝土强度应不低于C25,石材强度应不低于40MPa。界桩基座采用现浇或预制混凝土，强度不低于C20；界桩埋设点为岩石时，可直接开凿基坑，将界桩桩体镶嵌于岩石基坑内。外形及尺寸（1）基本桩基本桩桩体外形宜采用棱柱体。地面以上桩体高度不小于500mm。采用长方体（修边）外形时，有基座桩体尺寸应为200mmX200mmX1000mm（长X宽X高）;无基座桩体尺寸应为200mmX200mmX1200mm（长X宽X高）。见图1。图1长方体（修边）基本桩断面图采用六棱体外形时，桩体尺寸应为边长180mm，有基座桩体高应为1000mm；无基座桩体高应为1200mm。见图2。图2六棱体基本桩断面图（2）加密桩加密桩桩体外形宜采用长方体。地面以上桩体高度应不小于400mm。有基座桩体尺寸应为150mmX150mmX900mm（长X宽X高）；无基座桩体尺寸应为150mmX150mmX1000mm（长X宽X高见图3。图3加密桩断面图（3）基座基座外形应采用长方体，尺寸应为600mmX600mmX500mm（长X宽X高）。预制混凝土基座及岩石基座坑应较桩体外形尺寸略大，便于桩体镶嵌和砂浆固定；界桩材料为钢筋混凝土，基座为现浇时，受力筋应在桩体下端外露，长度不小于100mm；基座顶面应低于地面100mm。界桩布设（1）布设要求1）布设界桩时应以能控制河湖及水利工程管理范围边界的基本走向为原则2）根据实际地形和周边环境确定埋设位置，选择界桩外形和材质；（2）界桩密度基本桩密度宜为100m〜200m,加密桩密度宜为20m〜50m；相邻两界桩之间应相互通视。在河湖无生产、生活人类活动的陡崖、荒山、森林等河段可根据实际情况加大间距。在以下情况应增设界桩：1）重要下河湖通道（车行通道）；2）重要码头、桥梁、取水口、电站等涉河设施处；3）河湖拐弯（角度小于120度）处；4）水事纠纷和水事案件易发地段或行政界。标注长方体（修边）界桩地面以上各面均应标注,面向管理范围内立面为正面,面向管理范围外立面为背面。正面、背面应采用阴文标注,左面、右面可采用喷涂方式标注。长方体（修边）界桩正面、背面标注中国水利标志图形和“管理范围界”5个汉字；长方体（修边）桩左面标注河湖或水利工程名称；长方体（修边）桩右面标注界桩编号及设立日期。各面标注推荐式样见图4。图4长方体（修边）界桩标注样式示意图六棱体界桩地面以上正面、反面均应标注,面向管理范围内立面为正面,面向管理范围外立面为背面。正面、背面应采用阴文标注。六棱体界桩正面标注界桩编号及设立日期；背面标注中国水利标志图形和“管理范围界”5个汉字；各面标注推荐式样见图5。图5六棱体界桩标注样式示意图如堤防管理范围无法埋设界桩，可在堤防边界埋设，标注为“堤防边界”。界桩标注均应采用白色作为底色，中国水利标志应采用蓝色，其他标注文字均应采用红色。标注文字的字体均采用宋体，字号大小可根据字数适当缩放，以美观、清晰为宜。编号（1）基本桩1）河道编号格...
