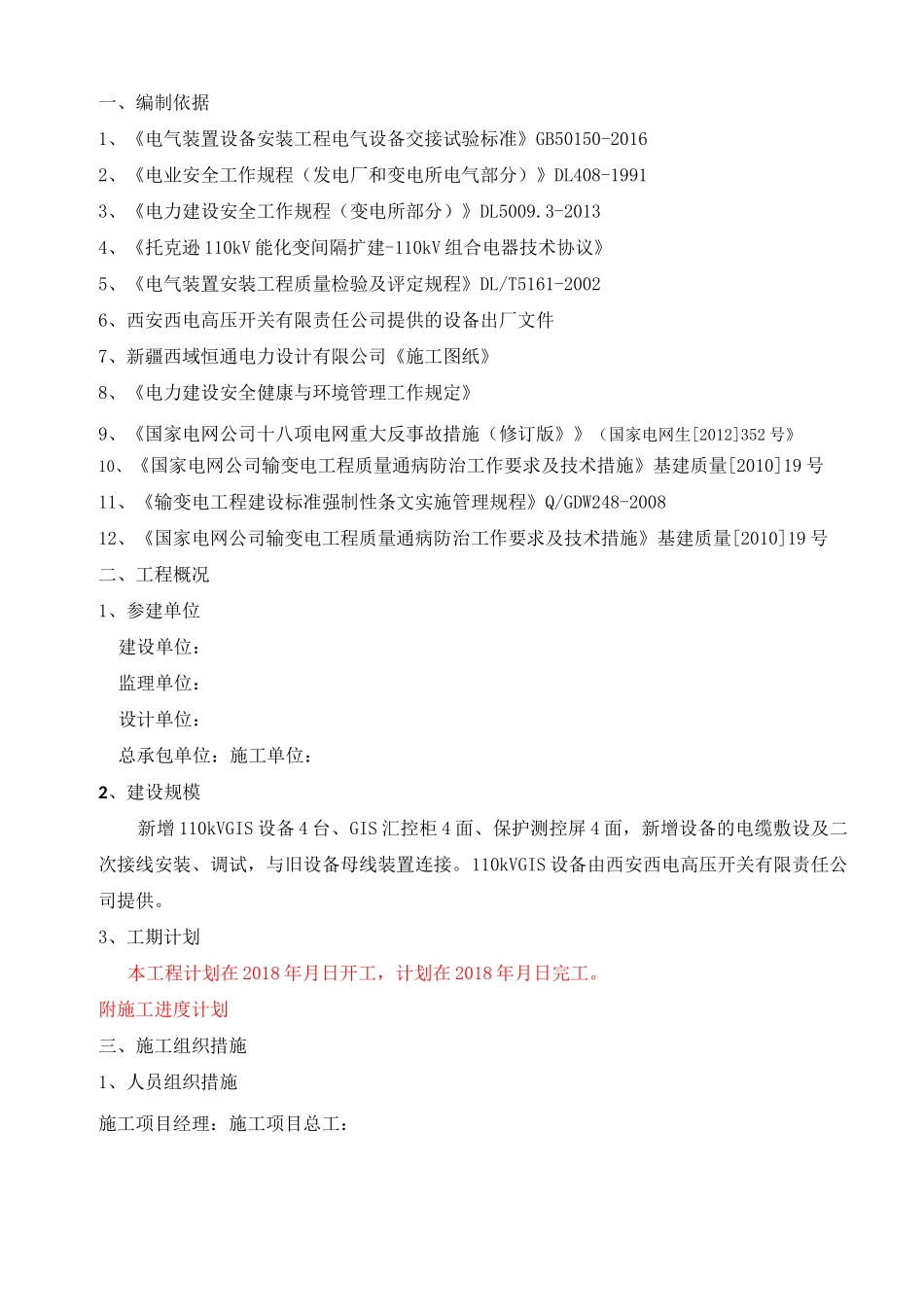

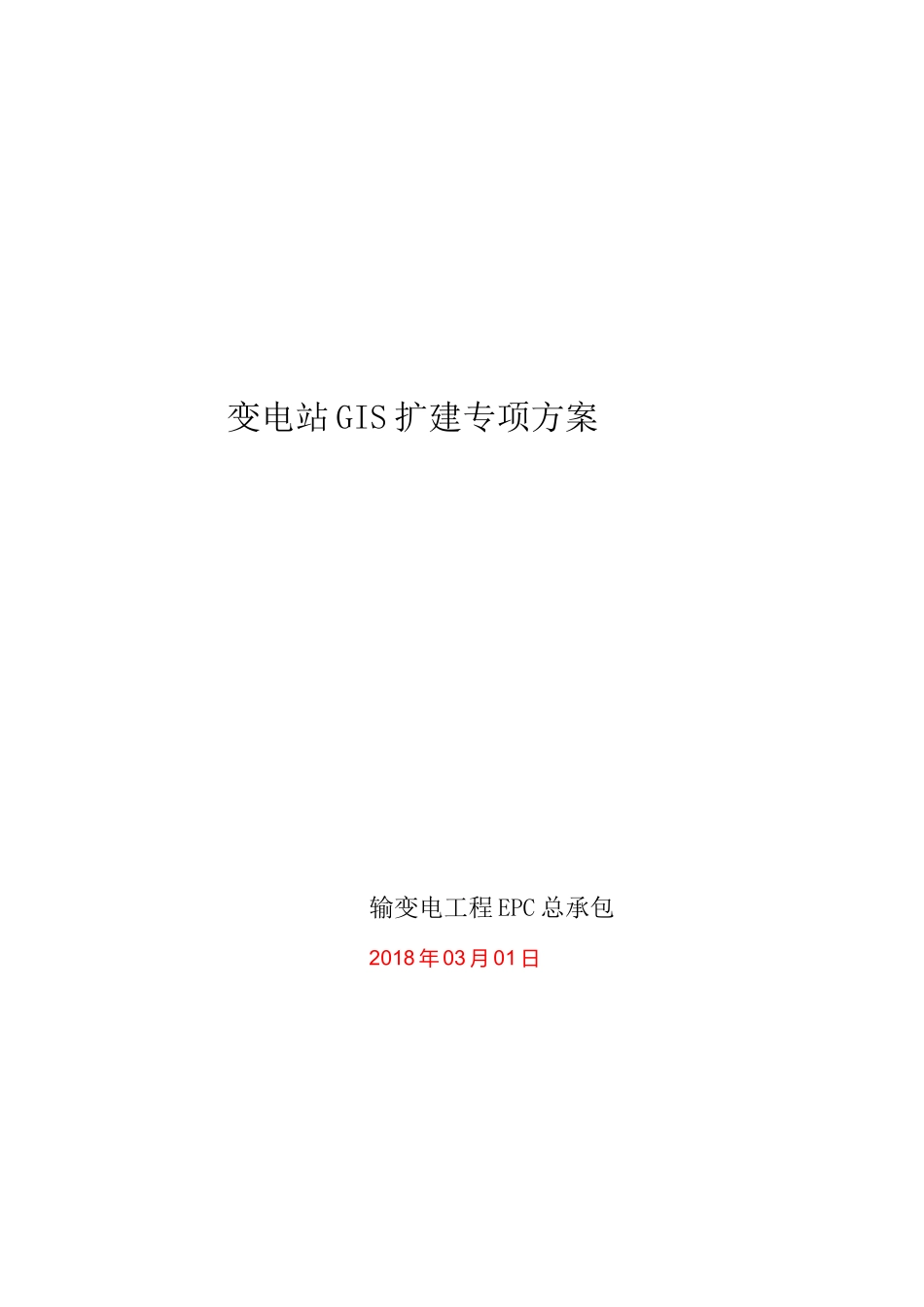

变电站GIS扩建专项方案输变电工程EPC总承包2018年03月01日批准：年月日审核：年月日编写：年月日一、编制依据1、《电气装置设备安装工程电气设备交接试验标准》GB50150-20162、《电业安全工作规程（发电厂和变电所电气部分）》DL408-19913、《电力建设安全工作规程（变电所部分）》DL5009.3-20134、《托克逊110kV能化变间隔扩建-110kV组合电器技术协议》5、《电气装置安装工程质量检验及评定规程》DL/T5161-20026、西安西电高压开关有限责任公司提供的设备出厂文件7、新疆西域恒通电力设计有限公司《施工图纸》8、《电力建设安全健康与环境管理工作规定》9、《国家电网公司十八项电网重大反事故措施（修订版》》（国家电网生[2012]352号》10、《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号11、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200812、《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号二、工程概况1、参建单位建设单位：监理单位：设计单位：总承包单位：施工单位：2、建设规模新增110kVGIS设备4台、GIS汇控柜4面、保护测控屏4面，新增设备的电缆敷设及二次接线安装、调试，与旧设备母线装置连接。110kVGIS设备由西安西电高压开关有限责任公司提供。3、工期计划本工程计划在2018年月日开工，计划在2018年月日完工。附施工进度计划三、施工组织措施1、人员组织措施施工项目经理：施工项目总工：施工负责人:技术负责人安全员：2、现场人员配置主要工序施工人员（人）负责人安全监护人施工前准备4GIS设备安装6设备接地施工3汇控柜及保护屏安装5与原设备对接6GIS抽真空2SF6气体充注3一次回路施:5停电接火6设备调试53、施工机械配置图主要工器具表及材料表序号名称规格、型号数量备注1吊车25T1辆2吊带5T/2T各2条3U型环10T4个4吸尘器1个5力矩扳手2个6真空回收装置1台7电焊机1台8弯排机1台设备接地用9切割机1台10角磨机1台11链条葫芦2T1个12水平尺1米2个13撬杠2个14梅花扳手2套15开口扳手2套16套筒扳手2套17活动扳手2把18焊条①3.22包19平板锉1把20圆锉1把21电动扳手2把22内六角扳手1套四、设备安装技术措施1、施工流程图2、安装注意事项：1）吊装设备前必须确认起重设备，如：吊车、吊绳、吊带、吊环等的起重能力及产品自重，禁止盲目作业；2）不能对管路、箱体等部位施加额外的力或重击；3）每日安装前必须清扫作业现场并根据当日安装内容提前准备好安装工具及辅消材料，安装结束后须对安装工具进行清点，对现场进行清理并确定次日装配内容；4）安装过程中要特别小心，防止灰尘、杂质和潮气进入GIS本体内部。内部清理、安装时应戴上塑料手套；5）为防止杂质进入本体内部，清理后的导体、壳体等应立即安装，外露部分要用塑料布包覆。对于暂时不安装的壳体、管路等，切勿将保护盖板取下；6）0型圈种类不能混淆，要分类存放，区别使用，O型圈在使用前要检查其外表面，不能有划伤；7）不能直接由气瓶向气室内充SF6气体，必彳经过减压阀减压；8）在进行电缆终端装配或其他返修作业之前，必须确认SF6气体已回收，且表压为零时，才能松开盖板或法兰的螺栓连接,法兰螺栓必须沿圆周方向均匀松动,不能一个一个的拆卸；9）气体回收后，进行GIS壳体内部的安装、检查作业时必须对氧气浓度进行检测（氧气浓度应大于18%），必要时采取换气措施，否则不能进行内部作业。进行壳体内部作业必须有专人监护；10）螺栓紧固时，用力矩扳手按标准力矩进行紧固作业，紧固后用记号笔作标记。11）经常清扫作业区内的异物并保持清洁；12）作业区内湿度要求在80%以下；13）作业区内不能进行产生粉尘及金属微粒的作业;14）作业区内有专用的垃圾回收装置。3、llOkV气体绝缘金属封闭开关设备安装1）划线按照基础图的要求划好主母线、支母线和每一个置于地面上的元件和控制柜的中心线。2）检查基础①基础水平测量测量每一个基础上四点（四个角位置）的地面水平，用垫铁调整水平。②检查基础a）水平测量用水平仪测量基座的水平，每间隔内部最高点和最低点在垂直方向上的偏差小于2mm。b）水平配置确定按基础图用卷尺测量基座的位置。c）...
