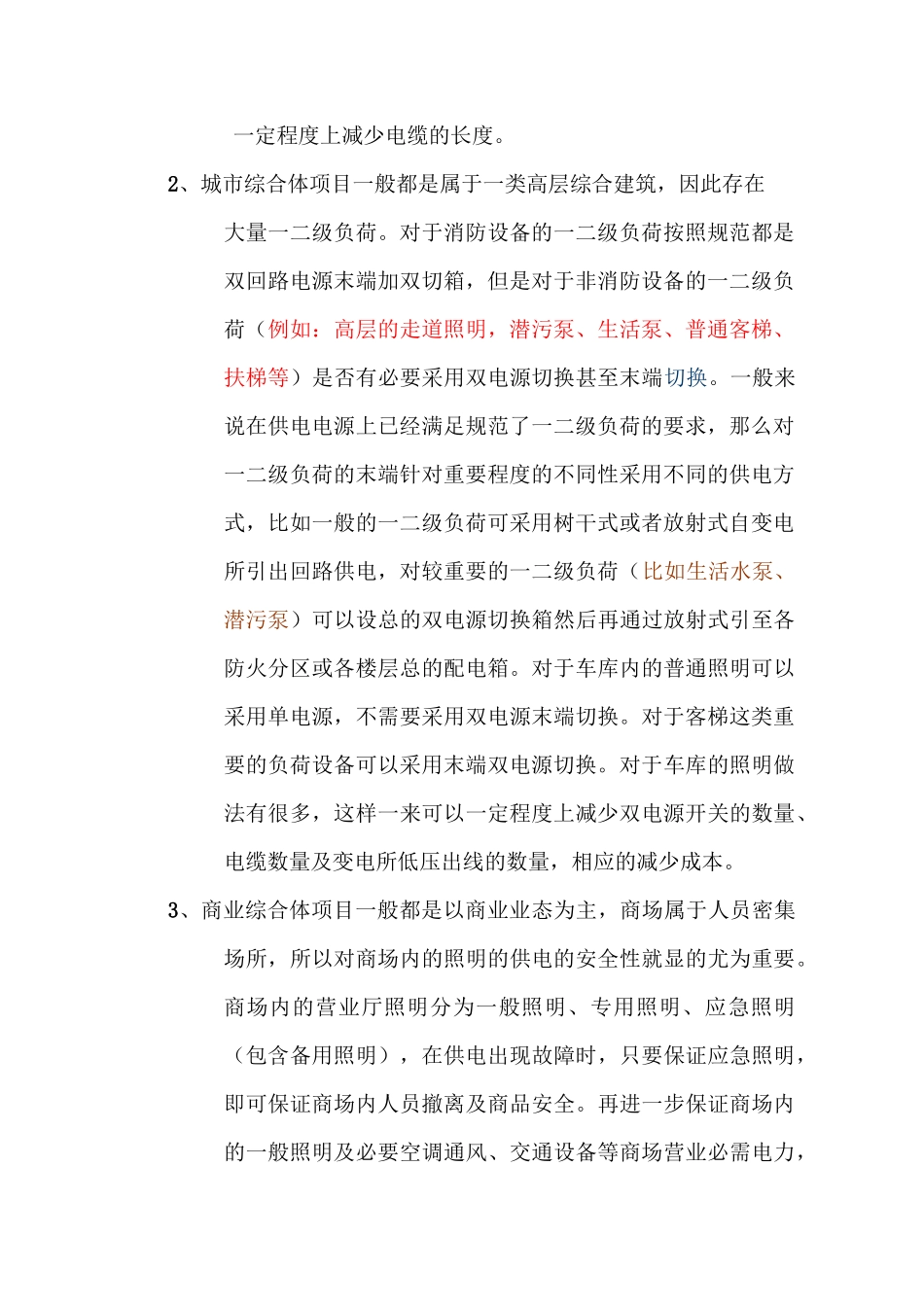

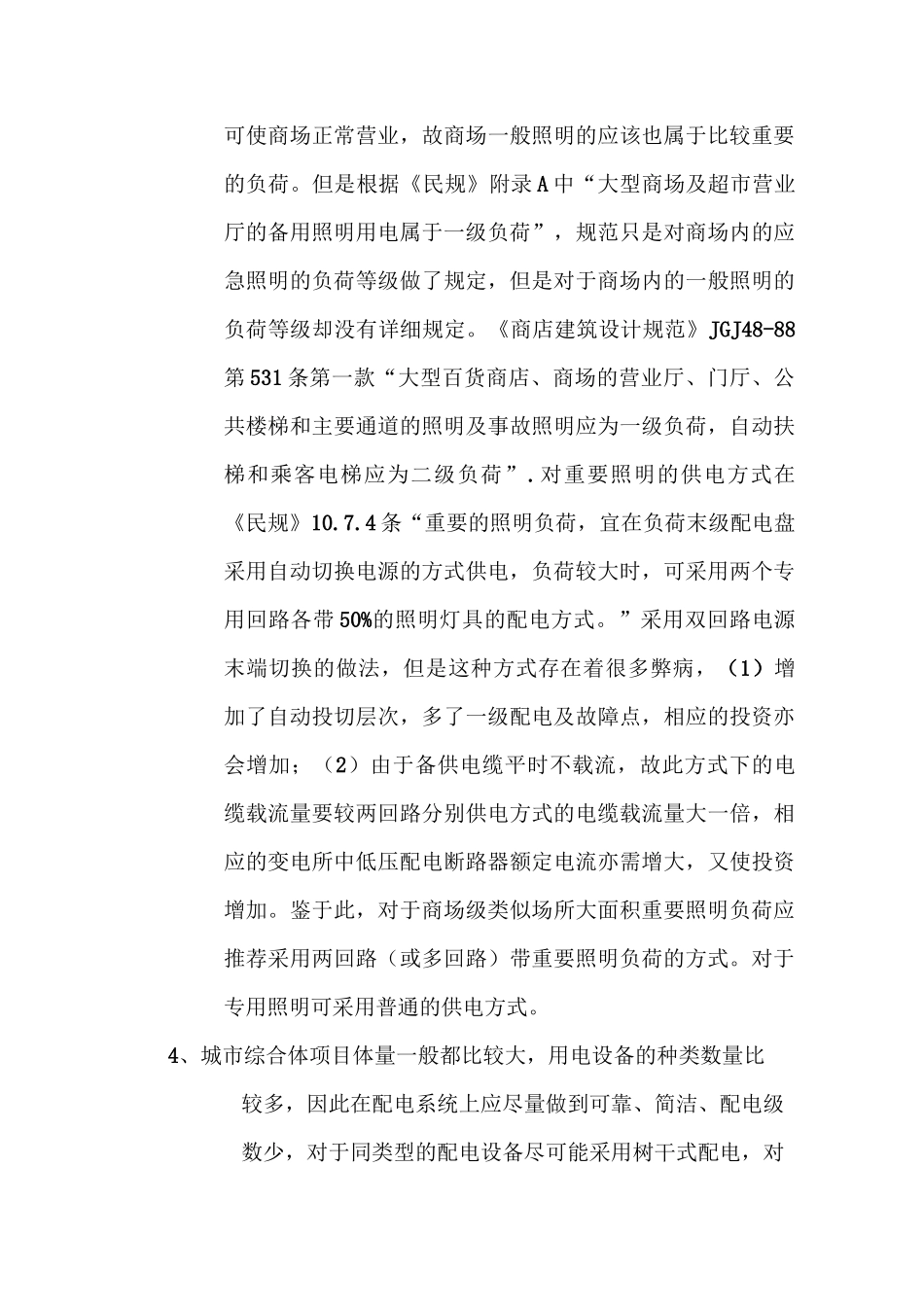

商业综合体的电气经济性设计近年来随着经济的发展,在城市中兴建了许多大型的商业综合体项目,这些商业综合体项目集商业、娱乐、办公等为一体，总建筑面积一般达到30万平米以上，有的甚至达到一百万平米以上，其变压器的装机容量一般都达到3MVA以上。在这些大型商业综合体项目中电气的成本投资也达到了一个很高的数值，因此建设方在此类项目都比较重视电气设备的成本，因此在保证电气系统及设备安全可靠运行的前提下降低我们电气设备的成本就成了我们在设计师不可忽视的问题。因此在城市综合体电气设计中我们可以考虑从以下几各方面的优化设计来降低成本造价。一、配电系统方面1、电气设备机房（包括电气管井）的设置：在综合体的设计中可按照不同的功能划分电气设备机房，这也是机房设置的原则。即应该按照各区域的不同功能进行分类（比如商业功能、办公功能、酒店功能、住宅功能、公寓功能），各自功能单元应该有各自的电气设备机房，原则上不能混用除非属于同一物业单元，但系统上应该分开。还可以按照物业管理权属范围来确定电气机房的分属，不同物业权属的电气机房不能混用。电气设备机房应该尽可能深入所服务的负荷区域中心，以减少线路敷设长度，降低能耗，在一定程度上减少电缆的长度。2、城市综合体项目一般都是属于一类高层综合建筑，因此存在大量一二级负荷。对于消防设备的一二级负荷按照规范都是双回路电源末端加双切箱，但是对于非消防设备的一二级负荷（例如：高层的走道照明，潜污泵、生活泵、普通客梯、扶梯等）是否有必要采用双电源切换甚至末端切换。一般来说在供电电源上已经满足规范了一二级负荷的要求，那么对一二级负荷的末端针对重要程度的不同性采用不同的供电方式，比如一般的一二级负荷可采用树干式或者放射式自变电所引出回路供电，对较重要的一二级负荷（比如生活水泵、潜污泵）可以设总的双电源切换箱然后再通过放射式引至各防火分区或各楼层总的配电箱。对于车库内的普通照明可以采用单电源，不需要采用双电源末端切换。对于客梯这类重要的负荷设备可以采用末端双电源切换。对于车库的照明做法有很多，这样一来可以一定程度上减少双电源开关的数量、电缆数量及变电所低压出线的数量，相应的减少成本。3、商业综合体项目一般都是以商业业态为主，商场属于人员密集场所，所以对商场内的照明的供电的安全性就显的尤为重要。商场内的营业厅照明分为一般照明、专用照明、应急照明（包含备用照明），在供电出现故障时，只要保证应急照明，即可保证商场内人员撤离及商品安全。再进一步保证商场内的一般照明及必要空调通风、交通设备等商场营业必需电力，可使商场正常营业，故商场一般照明的应该也属于比较重要的负荷。但是根据《民规》附录A中“大型商场及超市营业厅的备用照明用电属于一级负荷”，规范只是对商场内的应急照明的负荷等级做了规定，但是对于商场内的一般照明的负荷等级却没有详细规定。《商店建筑设计规范》JGJ48-88第531条第一款“大型百货商店、商场的营业厅、门厅、公共楼梯和主要通道的照明及事故照明应为一级负荷，自动扶梯和乘客电梯应为二级负荷”.对重要照明的供电方式在《民规》10.7.4条“重要的照明负荷，宜在负荷末级配电盘采用自动切换电源的方式供电，负荷较大时，可采用两个专用回路各带50%的照明灯具的配电方式。”采用双回路电源末端切换的做法，但是这种方式存在着很多弊病，（1）增加了自动投切层次，多了一级配电及故障点，相应的投资亦会增加；（2）由于备供电缆平时不载流，故此方式下的电缆载流量要较两回路分别供电方式的电缆载流量大一倍，相应的变电所中低压配电断路器额定电流亦需增大，又使投资增加。鉴于此，对于商场级类似场所大面积重要照明负荷应推荐采用两回路（或多回路）带重要照明负荷的方式。对于专用照明可采用普通的供电方式。4、城市综合体项目体量一般都比较大，用电设备的种类数量比较多，因此在配电系统上应尽量做到可靠、简洁、配电级数少，对于同类型的配电设备尽可能采用树干式配电，对于放5、射式供电的设备，在下级配电箱的进线开关应尽量选用隔离开关或者负荷开关，这样能更好的让上下级开...
