锅炉炉膛升降平台及脚手架搭设施工方案VIP免费

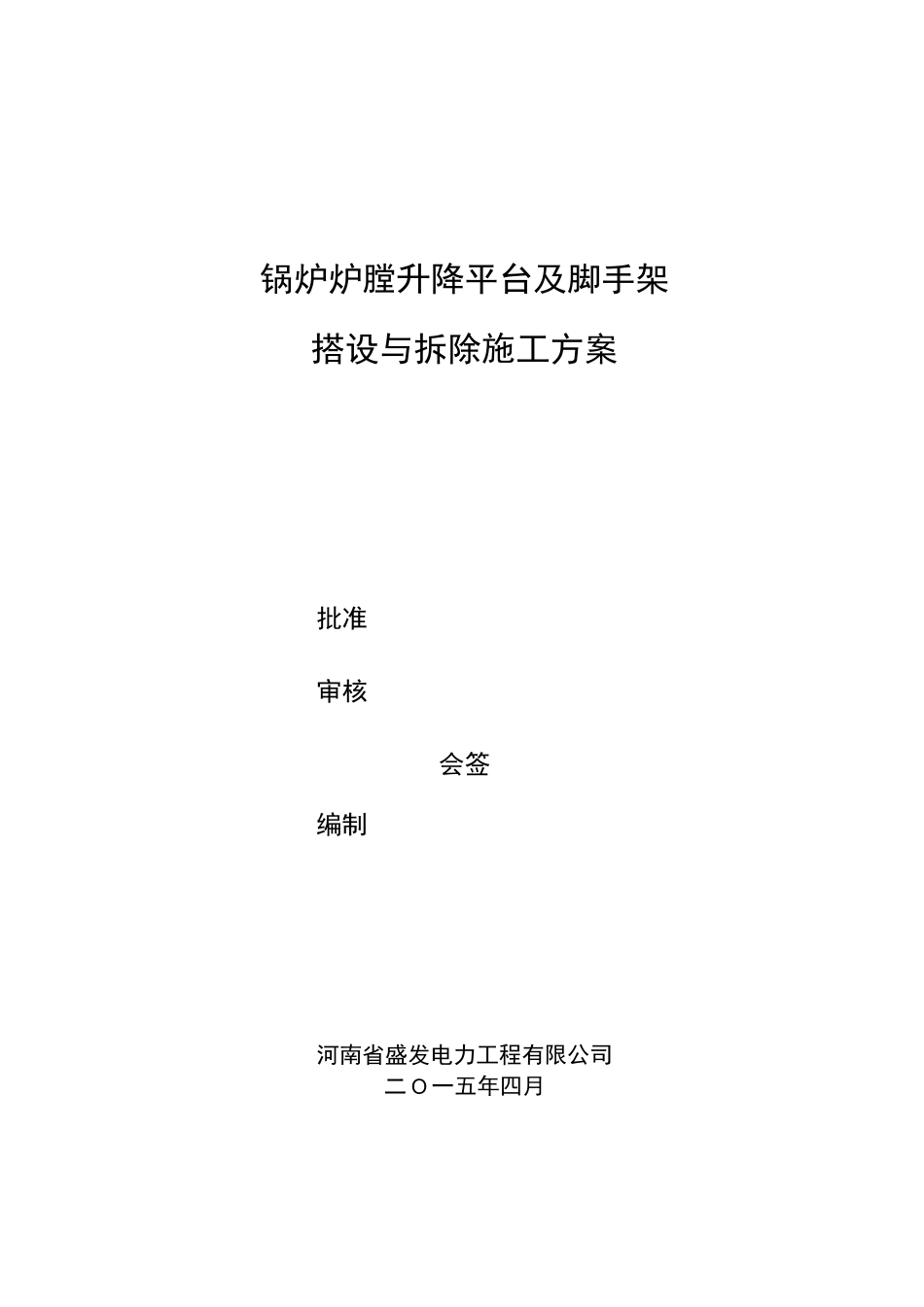

锅炉炉膛升降平台及脚手架搭设与拆除施工方案批准审核会签编制河南省盛发电力工程有限公司二O一五年四月1一、项目概况河南华润电力古城有限公司#1炉为哈尔滨锅炉厂有限责任公司生产的HG-1025/17.5-YM34型锅炉,过热蒸汽蒸发量1025T/H,出口压力17.5MPa,出口温度540°C。再热蒸汽额定进/出口压力为3.791/3.611MPa,进/出口温度为330/540°C，生产日期为2006年2月,投运日期为2006年9月。本次检修为#1机组第6次C级计划性检修。本次检修以主油泵转子检修为进度主线,计划于2015年04月08日0时（解列）——2015年05月05日0时（并网）,工期28天。二、执行标准河南华润电力古城有限公司企业标准Q/CRPGC-FP-204.001-2015。三、项目组织机构及职责为确保安全、文明、优质、高效、低耗、按时完成机组检修工程,使本次检修按质量目标优质完成,消除设备重大隐患。河南省盛发电力工程有限公司成立锅炉炉膛升降平台及脚手架搭设与拆除检查组织机构如下：施工总负责人：检修经理王伍洲，负责工程进度及总体工作安排。安全负责人：检修安全员尚进军，负责工人的安全教育及施工现场不安全因素的检查、预防及监督等工作。质量负责人：检修专工金长山，负责施工过程中的施工工艺,确保工程质量。2每天开始施工前施工负责人左保庐做好危险点分析，并向全体施工人员详细交代，确保施工安全。四、工艺技术措施4.1炉膛升降平台搭设方案1、按编号顺序将6根起吊绳从炉顶棚绳孔放入炉内，4根保护绳上端与保护绳固定点固定。2、在锅炉水冷壁斜坡墙灰渣出口处搭设供组装用的临时平台。3、将调试好的平台炉内操作开关和安全控制电缆接好，从适当位置放到炉内临时工作平台上。4、从人孔门分别将主梁及限位梁运至工作平台，并连接好，再将6根起吊钢丝绳与吊点连接。5、从人孔门，分别将B1>B2、B3、B4、B5、B6、B7、B8、B9梁123456789进入炉内，然后连接。6、将A梁与B梁连接处连接卡板的螺栓拧紧。7、折叠梁的安装，启动卷扬机，使平台下降到副梁两端与水冷壁斜坡墙接触时，停止下降，然后安装折叠梁。8、将A1、A4梁，分别与B1、B2、B3、B4、B5、B6、B7、B8、1412345678B9梁连接。39、按跳板布置图顺序铺设跳板，插跳板固定卡。10、组装围栏。11、组装断绳保护器，并进行动作实验。12、在检修平台上悬挂承重载荷警示牌。13、全面检查吊架各紧固件是否牢固可靠，炉外传动系统完好，起吊钢丝绳无卡刮，限位轮调整适当。14、行程限位的调试，炉内外紧密联系，提升检修平台接近上向限位置时，炉外人员将卷扬机上限位开关调整接近到位，下限调整方法相同。15、卷扬机电磁抱闸的调整16、调整电磁铁的行程。17、调整主弹簧到需要的制动力矩。18、调整闸瓦均匀退距。19、平台安装结束，各部位按要求检查无误，方可试运行，一般情况下上升、下降3-4次，再进行一次全面检查，确认一切无误方可运行。20、平台拆除与安装程序相反工序进行。21、炉外传动系统的安装，根据各锅炉钢结构布置图，设计施工方案。首先对卷扬机、滑轮固定位置进行确定，增设连接梁，调整标高，使卷扬机出绳与各滑轮的标高一致，然后对其进行固定。4.2炉内检修升降平台组装安全及技术措施1、搭设组装检修平台的辅助脚手架42、标高6460毫米的人孔门下搭设整个炉膛的炉底小平台。3、标高15101毫米处搭设安装炉内检修平台的辅助平台。4、辅助平台的要求：辅助平台的中间部分留出炉内检修平台的上下材料的空隙，宽度：1000毫米。5、严格安装厂家指导安装。6、炉内检修平台平整、牢固。7、检修平台吊装钢丝绳连接牢固，不与吊装孔摩擦。8、检修平台控制手柄操作正常、灵活。4.3炉内脚手架安全及技术措施1、成立两个施工小组，一个脚手架拆除组，一个脚手架运输组；脚手架拆除组在班长的统一指挥下进行脚手架的拆除工作，运输组在班长的协调指挥下及时把拆下的脚手管、跳板等物运送到炉膛外面。2、所有参加脚手架拆除工作人员必须经过技术员的安全和技术交底，对可能发生的坠落、落物等危险点和危险源进行详细的交代。3、所有进入炉膛内部人员必须正确佩戴安全帽，正确着装，穿软底鞋；必须系安全带，由安全监察小组成员进行检查监督。4、脚手架拆除工作将按照由上到下...
