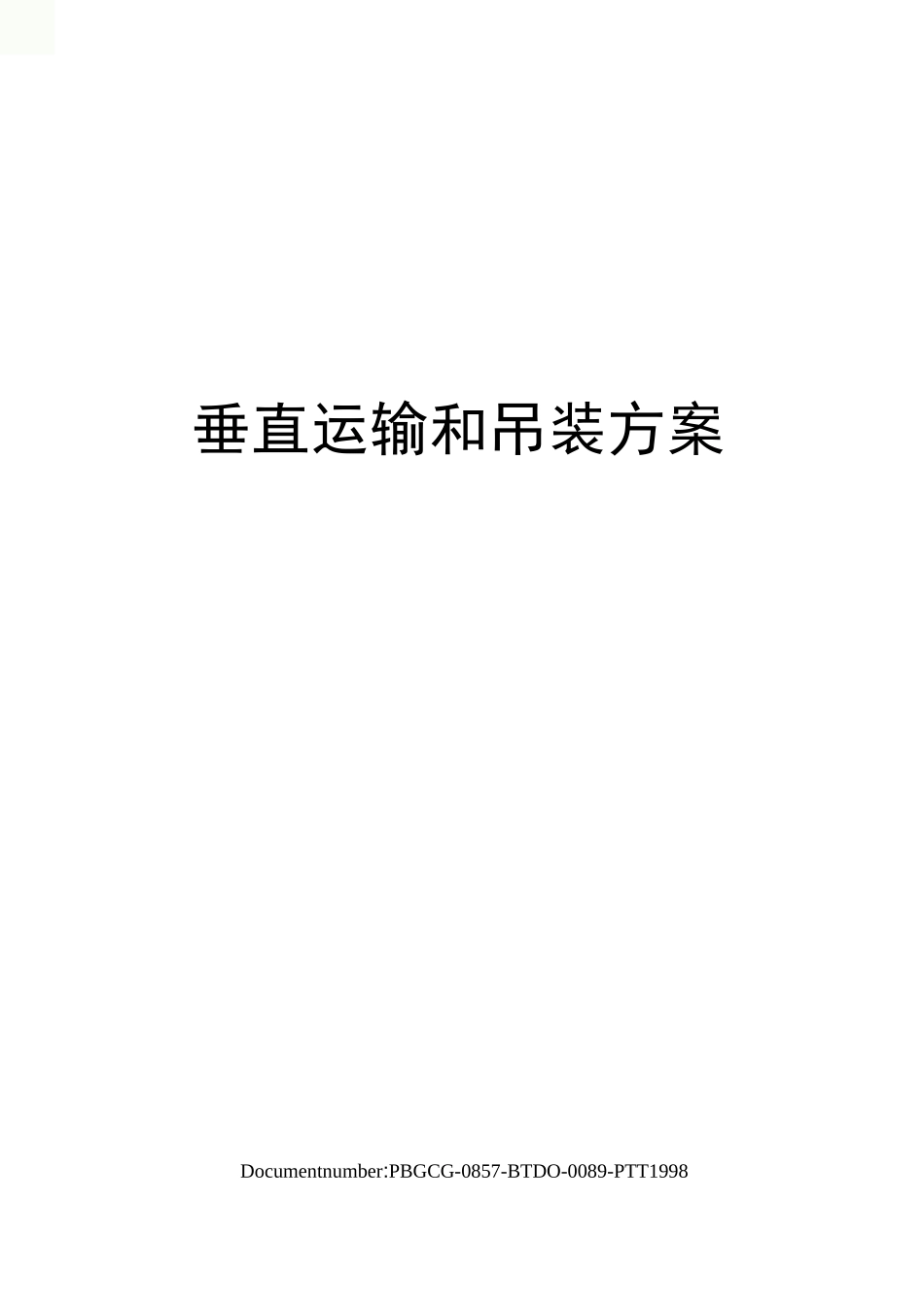

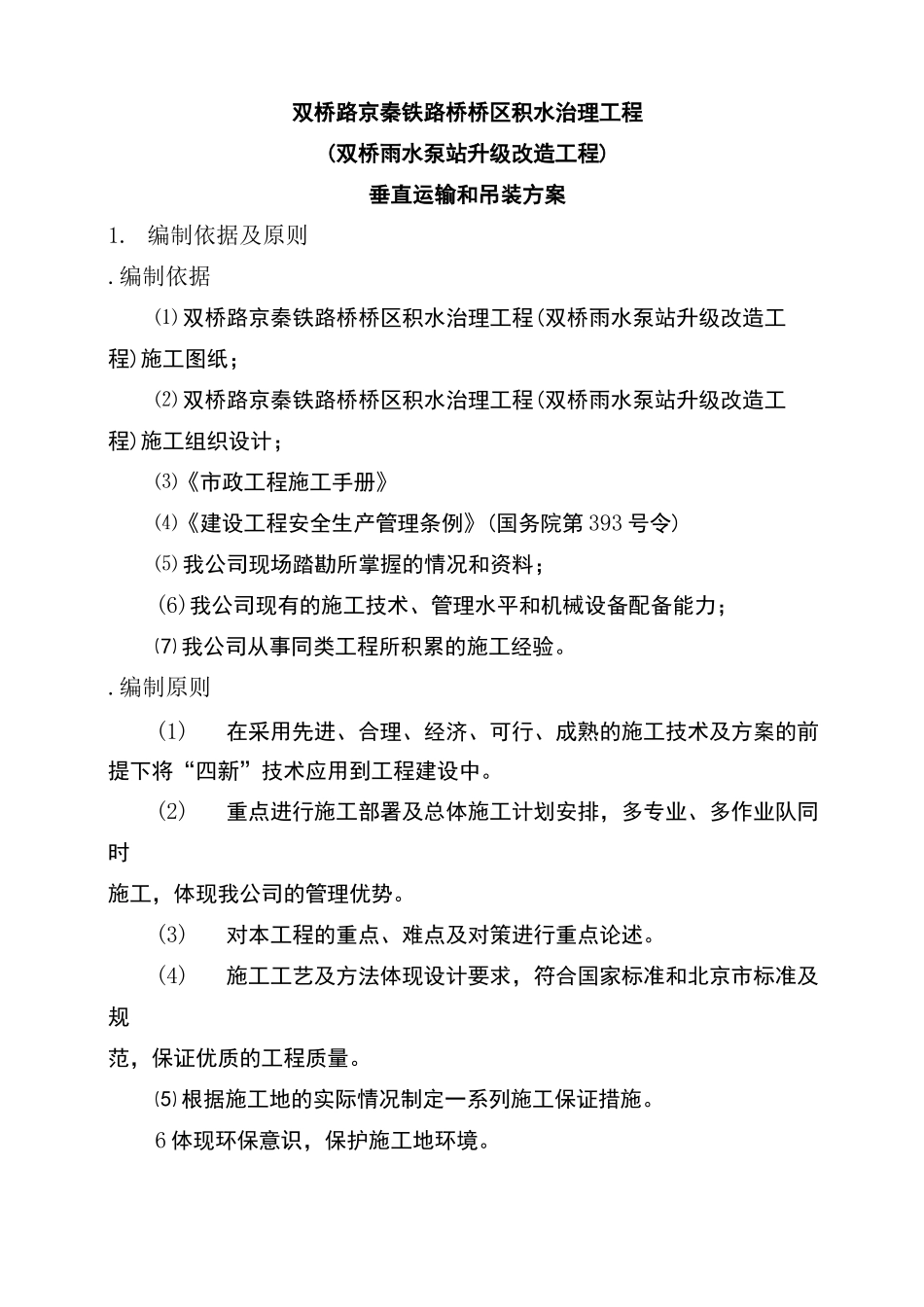

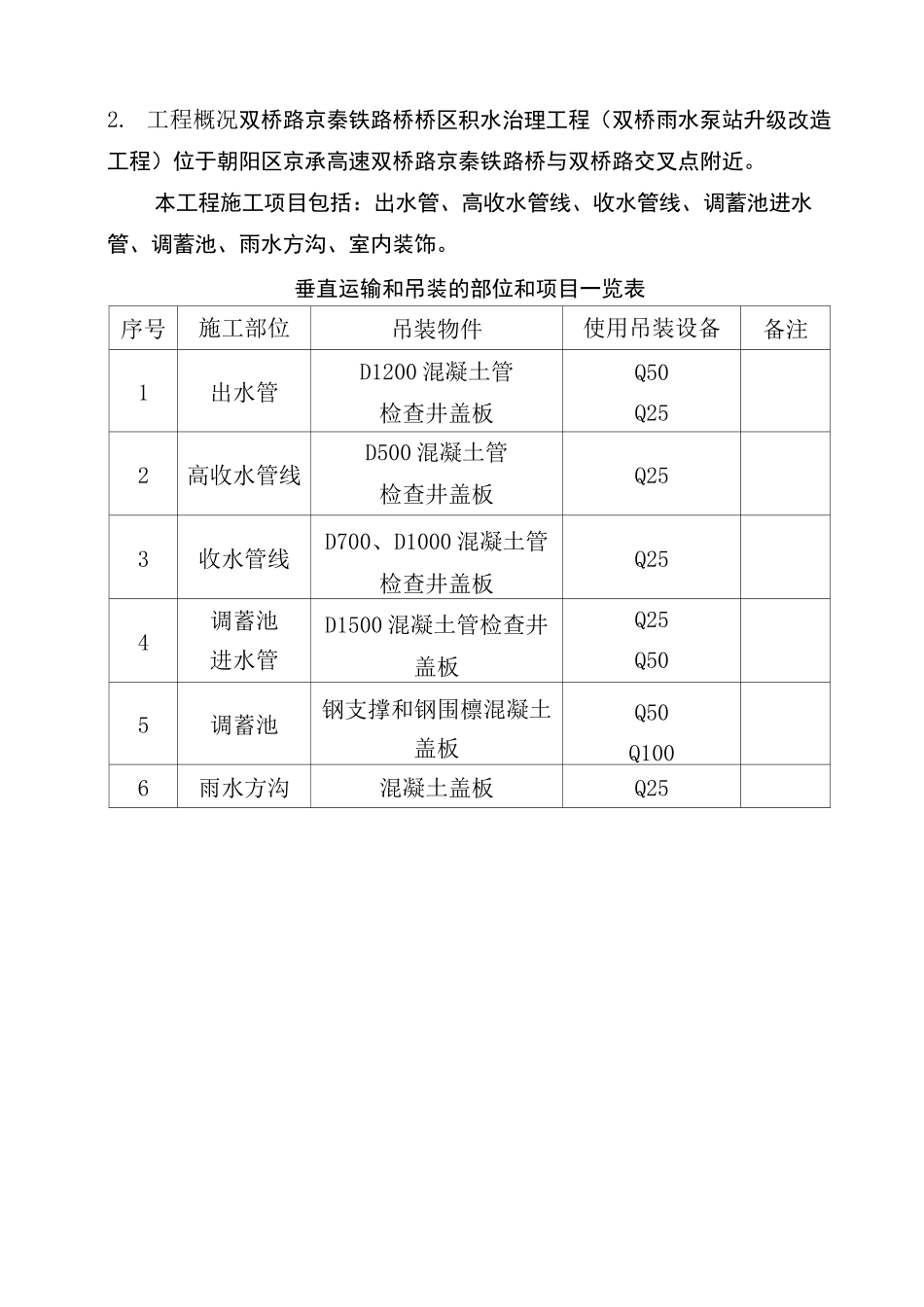

垂直运输和吊装方案Documentnumber:PBGCG-0857-BTDO-0089-PTT1998双桥路京秦铁路桥桥区积水治理工程(双桥雨水泵站升级改造工程)垂直运输和吊装方案1.编制依据及原则.编制依据⑴双桥路京秦铁路桥桥区积水治理工程(双桥雨水泵站升级改造工程)施工图纸；⑵双桥路京秦铁路桥桥区积水治理工程(双桥雨水泵站升级改造工程)施工组织设计；⑶《市政工程施工手册》⑷《建设工程安全生产管理条例》(国务院第393号令)⑸我公司现场踏勘所掌握的情况和资料；(6)我公司现有的施工技术、管理水平和机械设备配备能力；⑺我公司从事同类工程所积累的施工经验。.编制原则(1)在采用先进、合理、经济、可行、成熟的施工技术及方案的前提下将“四新”技术应用到工程建设中。(2)重点进行施工部署及总体施工计划安排，多专业、多作业队同时施工，体现我公司的管理优势。(3)对本工程的重点、难点及对策进行重点论述。(4)施工工艺及方法体现设计要求，符合国家标准和北京市标准及规范，保证优质的工程质量。⑸根据施工地的实际情况制定一系列施工保证措施。6体现环保意识，保护施工地环境。2.工程概况双桥路京秦铁路桥桥区积水治理工程（双桥雨水泵站升级改造工程）位于朝阳区京承高速双桥路京秦铁路桥与双桥路交叉点附近。本工程施工项目包括：出水管、高收水管线、收水管线、调蓄池进水管、调蓄池、雨水方沟、室内装饰。垂直运输和吊装的部位和项目一览表序号施工部位吊装物件使用吊装设备备注1出水管D1200混凝土管检查井盖板Q50Q252高收水管线D500混凝土管检查井盖板Q253收水管线D700、D1000混凝土管检查井盖板Q254调蓄池进水管D1500混凝土管检查井盖板Q25Q505调蓄池钢支撑和钢围檩混凝土盖板Q50Q1006雨水方沟混凝土盖板Q253.吊装前准备工作.现场准备吊装前，必须对施工现场进行勘察，根据施工现场的实际情况，确定吊车的行进路线。清理现场障碍物，保证道路畅通。现场堆放场地，吊装区域场地已处理完毕，必须坚实平整，满足吊装要求。确定吊车的停放位置，以及构件的堆放位置，配置枕木，施工临时用电，机具、支架，安全设施等已经准备就绪。施工人员已进行技术、安全交底。构件按吊装先后顺序分类进场，并进行校对，对有缺陷的构件作退场处理。.机具准备本工程吊装设备均采用自行式吊车，型号包括：Q25、Q50、Q100。所有吊车均采用租赁方式，与供应方提前签订供应合同，合同中约定工程设备的型号、性能、配套工具等。设备检修、维护、保养等均有供应方负责。.劳动力配备根据工程的具体情况，我公司将挑选有丰富经验的施工技术人员配合吊装作业。吊装作业专业人员配备序号人员类别人数备注1安全员2安全检杳2起重机司机4持证上岗3起重指挥员2持证上岗4安装工10构配件安装4.构配件运输和卸装.构配件运输在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。对一些次要构件如螺栓、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件造成构件的受压变形。构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。.构件的卸车和堆放钢构件到场，对所卸构件进行检验，核对钢构件尺寸、规格。临时堆放采用专用枕木。用扁平吊带捆紧钢构件端部米处，钢丝绳吊钩与吊带扣好，构件起吊稳当后，吊车吊臂作业范围内应无作业人员。施工人员在构件端部用麻绳捆好、拉紧，避免构件来回晃动。钢构件按各规格分开码放，枕木垫起离地20cm。5.吊装施工.吊装流程吊装作业流程图.吊装作业待需吊装构配件检查合格、吊车就位并检测合格后，就立即展开吊装准备。吊装采用单件吊装，吊点采用二点绑扎，绑扎点用钢板吊钩固定，绑扎点用软材料垫至其中以防构件受损。起吊时，先首先进行试吊，将构件吊离地面50cm左右时停吊，检查索具牢固和吊车稳定性，确认安全后方可继续缓慢起吊...
