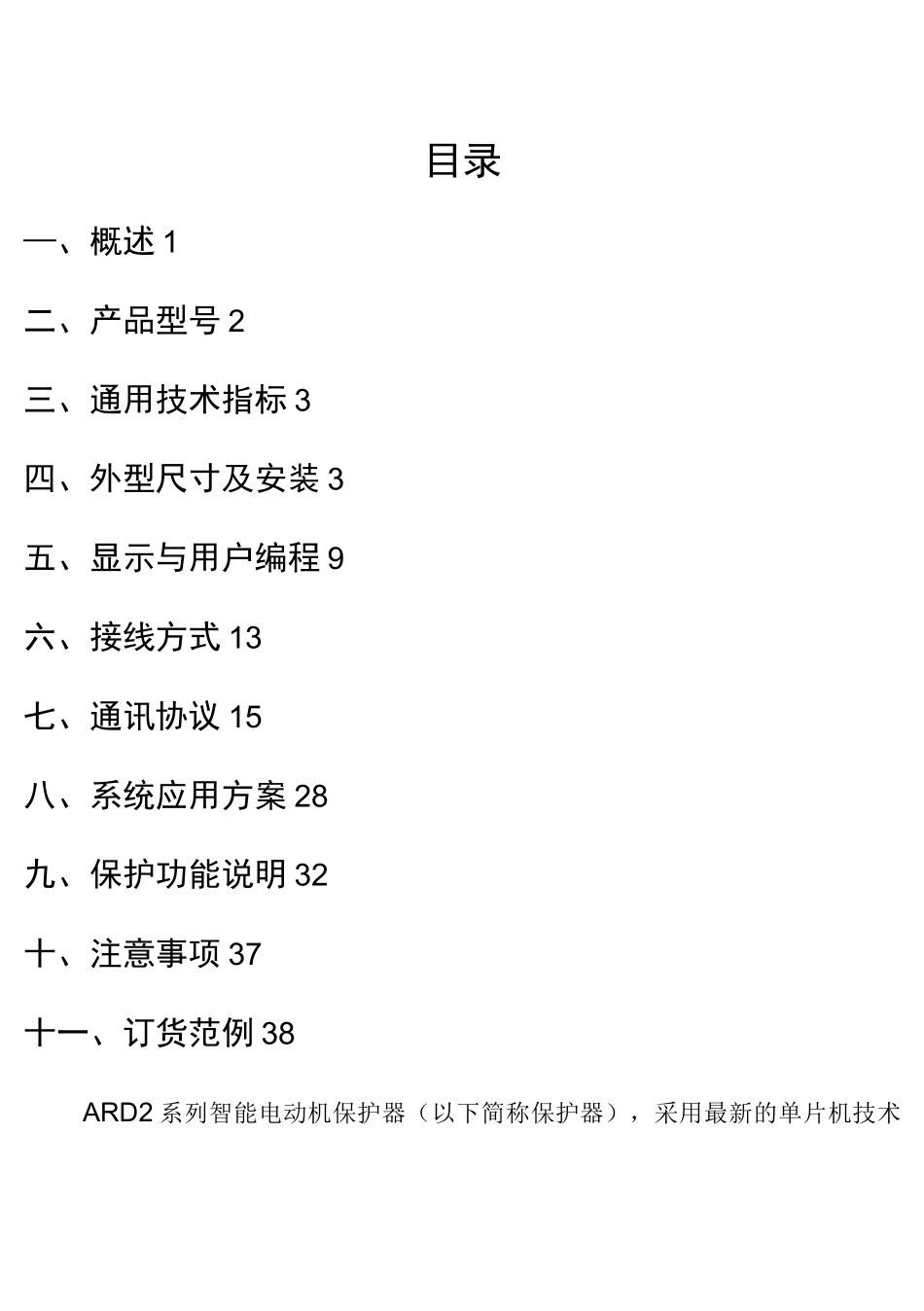

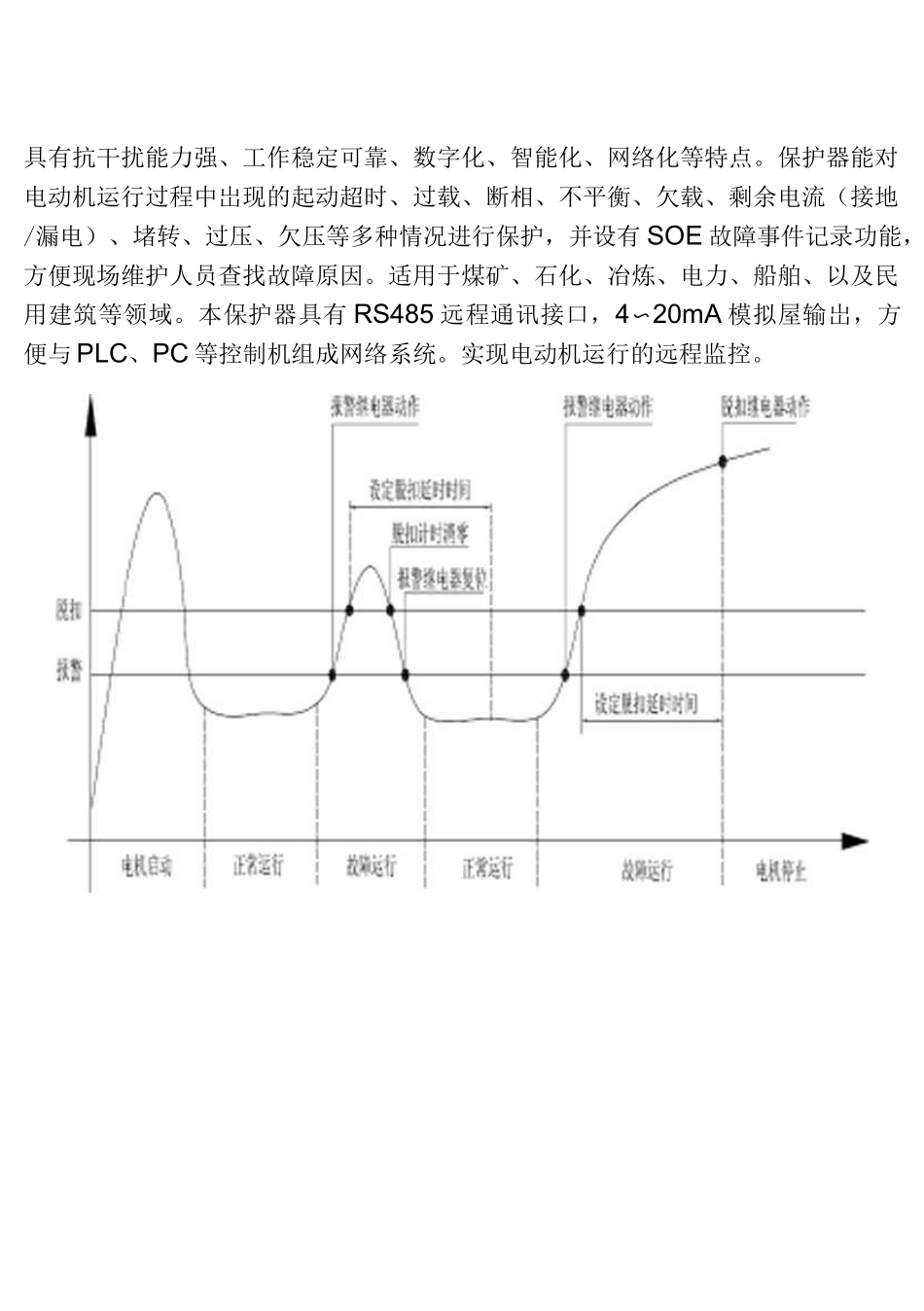

^Acrer安科瑞电气ARD2系列智能电动机保护器安装使用说明书上海安科瑞电气有限公司目录—、概述1二、产品型号2三、通用技术指标3四、外型尺寸及安装3五、显示与用户编程9六、接线方式13七、通讯协议15八、系统应用方案28九、保护功能说明32十、注意事项37十一、订货范例38ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中岀现的起动超时、过载、断相、不平衡、欠载、剩余电流（接地/漏电）、堵转、过压、欠压等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有RS485远程通讯接口，4〜20mA模拟屋输岀，方便与PLC、PC等控制机组成网络系统。实现电动机运行的远程监控。产品型号ARD2一□□/□企业代号：安科瑞电气有限公司互感器额定电流(A)互感器匝数(一次)整定电流Is范围(A)电动机功率(kW)1~3251〜253〜12100125〜10012〜55250163〜25030〜1328001250〜800132〜440附加功能代号附加功能代号远程起动Q4〜20mA模拟呈输出M报警J4路开关量输入K通讯接口CS0E事件记录SR漏电保护L污染等级2级防护等级IP20三、通用技术指标四、外形尺寸及安装4.1外形及安装开孔尺寸技术参数技术指标保护器辅助电源AC220V/AC380V,功耗8VA电机额定工作电压AC380V,50Hz电动机额定工作电流6.3A(1.6A-6.3A)采用小型专用电流互感器测屋模块25A(6.3A-25A)100A(25A-100A)250A(63A-250A)采用专用电流互感器800A(250A-800A)继电器输出3路，AC250V、3A；DC30V、3A;开关呈输入4路，光电隔离通讯RS485Modbus协议S0E事件记录容量8个事件记录环境工作温度：-102C〜559C贮存温度-202C〜659C相对湿度5%〜95%不结露海拔W2000m表4TAMOOcnoo曲OtfUflOM®@®@tM96grr侧视图1142665560sTII73互感器部分（250-800A.■序互感器）安装方法主体部分安装oo黑互感器部分（〜100A〉安装安装连钱拆卸连拔250A以上互感器接线五、显示与用户编程显示说明ARD2主体1棕色＜S1)2白棕囂寫IT1111102210序号名称状态功能说明1A相LED指示灯亮该指示灯亮则表明11显示的为A相电流2B相LED指示灯亮该指示灯則表明11显示的为B相电流3C相LED指示灯亮该指示灯亮则表明11显示的为C相电流4运行LED指示灯亮该指示灯亮则表明电动机正在运行5脱扣LED指示灯亮该指示灯亮则表明保护器脱扣继电器已动作6报警LED指示灯亮该指示灯亮则表明保护器报警继电器已动作7确定按键按下迭择按作功能或返回上级菜单8左方向键按下察看事件或数字衆减或移位9右方向键按下察看显示数据或数字量增10取消/复位键按下退岀菜单或取消按作或将保护器复位114位LED数码爸0000显示测量数值注A、B、C相指示灯全亮指示灯全亮則表明11显示的为三相平均电流用户编程按保护器上的栏确定"键，至显示upoor\按MOn键和键用于菜单的选择，到相应的菜单序号后，按“确定”键，进入值域的设直，按"O"键进行数据位的选择，按MOn键用于数字的増加，所需参数设董完毕后，按“确定”键进行保存，再按“取消”键退出菜单。其中，保护器的各种保护功能的打开与否用MonMIFF”表示。鑒数设置见下表:面板歩数设定类别畝认值设定范00单位/说明P001满我电流100250800~2525〜10063〜250250〜800安焰P002脱扣等级设定55、10%15.20、25.30<35.40级P003起动时间10秒P004过戟报警域值设定85［〜99、%P005断相锐扣延时1秒P006接地/液电故隐电流设定300100〜1000走安P007接地/液电故陞税扣延时设定秒P008欠戟脱扣域值设定5010〜99S%P009欠戟脱扣延时设定秒P010不平衡脱扣域值设定3010〜99S%P011不平衡脱扣延时设定秒P012不平住报誉设定2010〜99S%P013报警允许位开/关OFFOFF/ON过戏报警P014OFFOFF/ON不平衡报警P015徨扣允许位开/关ONOFF/ON过我脱扣P016OFFOFF/ON接地/漏电脱扣P017OFFOFF/ON欠敦脱扣P018ONOFF/ON缺相脱扣P019OFFOFF/ON欠电伍脱扣P020OFFOFF/ON过电伍脱扣P021OFFOFF/ON堵转脱扣P022OFFOFF/ON不平衡脱扣P023欠电压脱扣域值设定8055〜90、%P024欠电压脱扣延时设定秒P025过电压脱扣域值设定12011...
