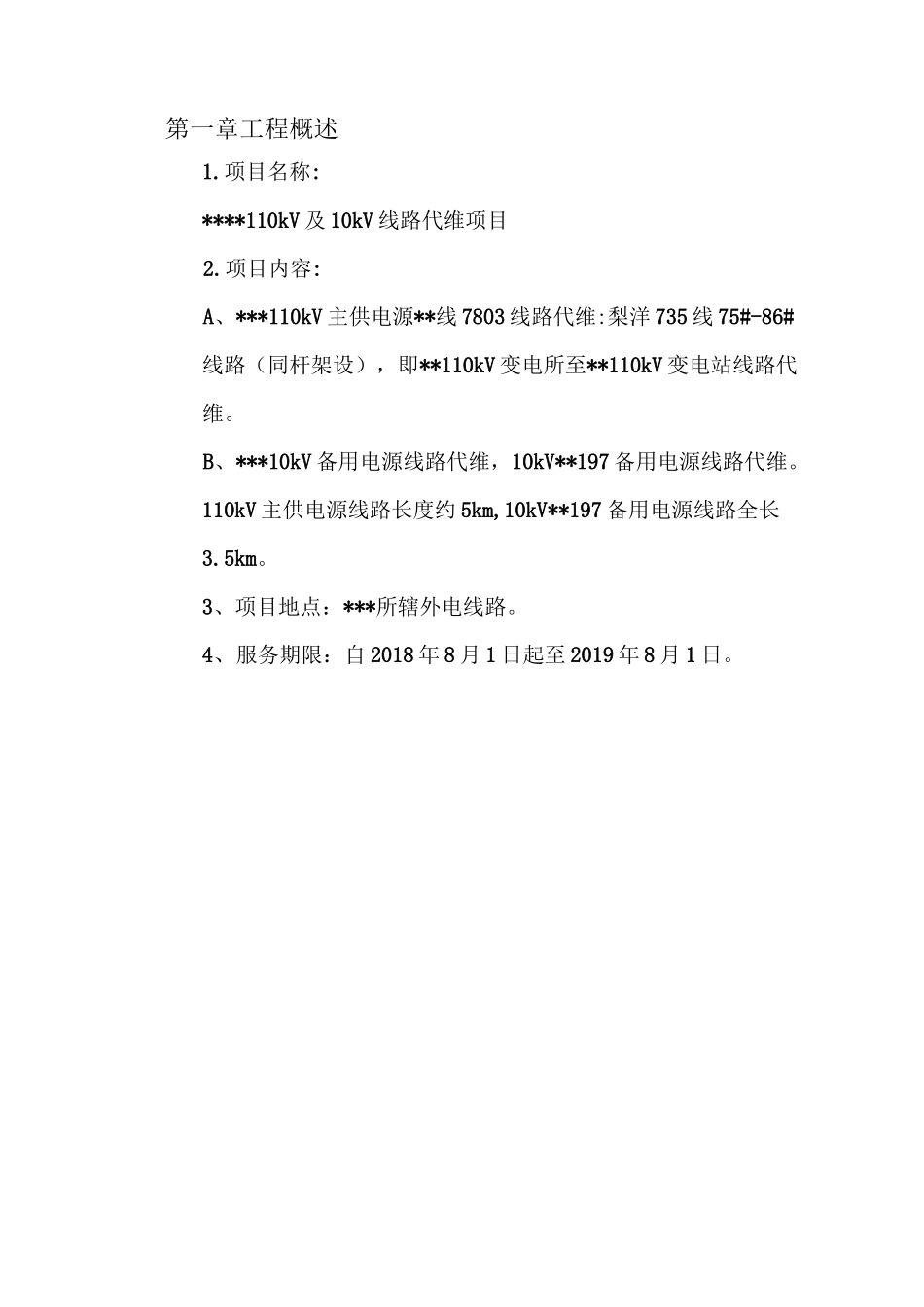

110kV及10kV线路运维方案编制：审核：批准：2018年07月30日第一章工程概述第二章编制依据第三章主要维保项目第四章工作内容第五章工作安排与管理第六章技术方案及技术措施第七章试验安全保障措施第一章工程概述1.项目名称:****110kV及10kV线路代维项目2.项目内容:A、***110kV主供电源**线7803线路代维:梨洋735线75#-86#线路（同杆架设），即**110kV变电所至**110kV变电站线路代维。B、***10kV备用电源线路代维，10kV**197备用电源线路代维。110kV主供电源线路长度约5km,10kV**197备用电源线路全长3.5km。3、项目地点：***所辖外电线路。4、服务期限：自2018年8月1日起至2019年8月1日。第二章编制依据本项目适用现行国家、行业和地方规范、标准和规程。适用于本项目的国家、行业和地方的规范、标准和规程等的见以下名录（不仅限于以下所列标准）：1、《输配电线路运行维护手册》Q/SYGD1022-2014；2、《电力建设安全工作规程第2部分电力线路》DL5009.2-2013；3、《架空输电线路运行规程》DL/T741-2010；4、《架空配电线路金具技术条件》DL/T765.1-2001；5、《电气装置安装工程66kV及以下架空电力线路施工及验收规范》GB50173-2014；6、《66kV及以下架空电力线路设计规范》GB50061-2010；7、《电业安全工作规程（电力线路部分）》DL409-1991；8、《电气装置安装工程质量检验及评定规程第10部分：35kV及以下架空电力线路施工质量检验》DL/T5161.10-2002；以及其他甲方指定的标准、规范和管理办法，并吸取了相关单位和设备厂家在产品维护管理工作中的经验，充分考虑了洋河酒厂所辖外电线路点多、线长的特点，力求其具有针对性及可操作性而编制的。第三章主要维保项目1、基础、接地检查；2、农用田地或树木影响线路安全运行的需清障及维护，并支付相关政策处理费；3、瓷瓶绝缘子清扫并检查瓷绝缘子是否有损坏情况，并及时更4、检查线路杆线完好情况及时汇报并处理；5、检查瓷绝缘子钢脚、钢帽、锈蚀情况并上油，紧固保养；6、检查接地导线设施有无断线损坏，并且及时处理（全线）；7、检查合成绝缘子伞裙、护套是否有破损，金具及附件有无锈蚀，并且及时处理；8、检查紧固耐张线夹、并沟线夹、铁塔螺栓及开口销（全线），增补、缺少或损坏的开口销；9、检查及维护进出线电缆及附属设施，特别是电缆头、绝缘、避雷接地相关金具等；10、全线通信设施，确保完好、信息通畅；11、线路故障检修后需作线路检测及相关试验，并出具相关报告；12、每月进行一次全面巡视，半年进行一次测试等，其它时间不定期巡检（如遇天气恶劣、负荷过高、以及其他特殊用电要求等情况要加强巡视）并做好记录备审。第四章工作内容一、巡检1、巡线应沿线路外侧进行；大风巡线应沿线路上风侧前进避免触及断落的导线。事故巡线应始终认为线路带电，即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。2、巡视时，应严格劳保着装，并携带必要的防护用具。巡线时应做好沿线单位和群众的电力设施保护宣传工作，并向他们介绍线路有关情况。巡线时必须随身携带小修工具和适量小型材料，发现能修复的缺陷立即修复。巡线人员发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8m以内，并迅速上报，等候处理。3、巡检中如发生严重危及人身安全情况时，可不等待命令即行通知断开电源，但事后应立即上报。4、线路的定期巡检一般包括沿线地理环境情况检查、杆塔与拉线检查、导线与地线检查、电缆和架空线检查、绝缘子及金具检查、防雷设施检查、接地装置检查、附件及其他部件检查等，具体内容及要求按照《架空输电线路运行规程》DL/T741-2010标准实施。5、巡检中，巡线员应将所分担的巡线区段全部巡检完，不得中断或遗漏，巡检记录应由外电线路管辖内用户单位负责人（站长、副站长、技术员）进行确认签字。线路发生故障时，应及时组织故障巡视。发现故障点后应及时报告，重大事故应设法保护现场。对所发现的可能造成故障的所有物件应搜集带回，并对故障现场情况做好详细记录，以作为事故分析的依据和参考。二、巡检种类：1、定期巡检：乙方掌握线路各部件运行情况及沿线情况，及时发现设备缺陷和威胁线路安全运行的...
