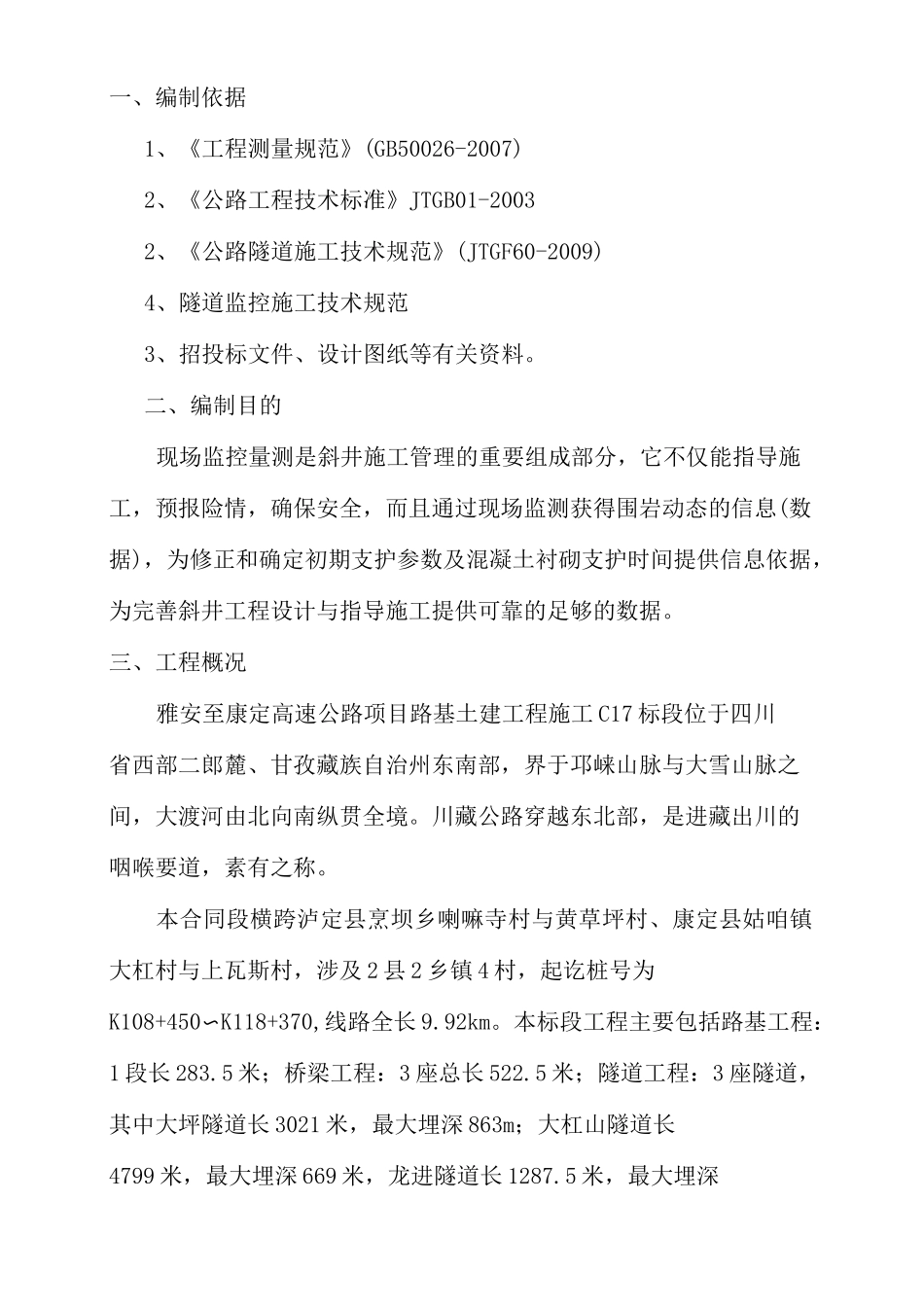

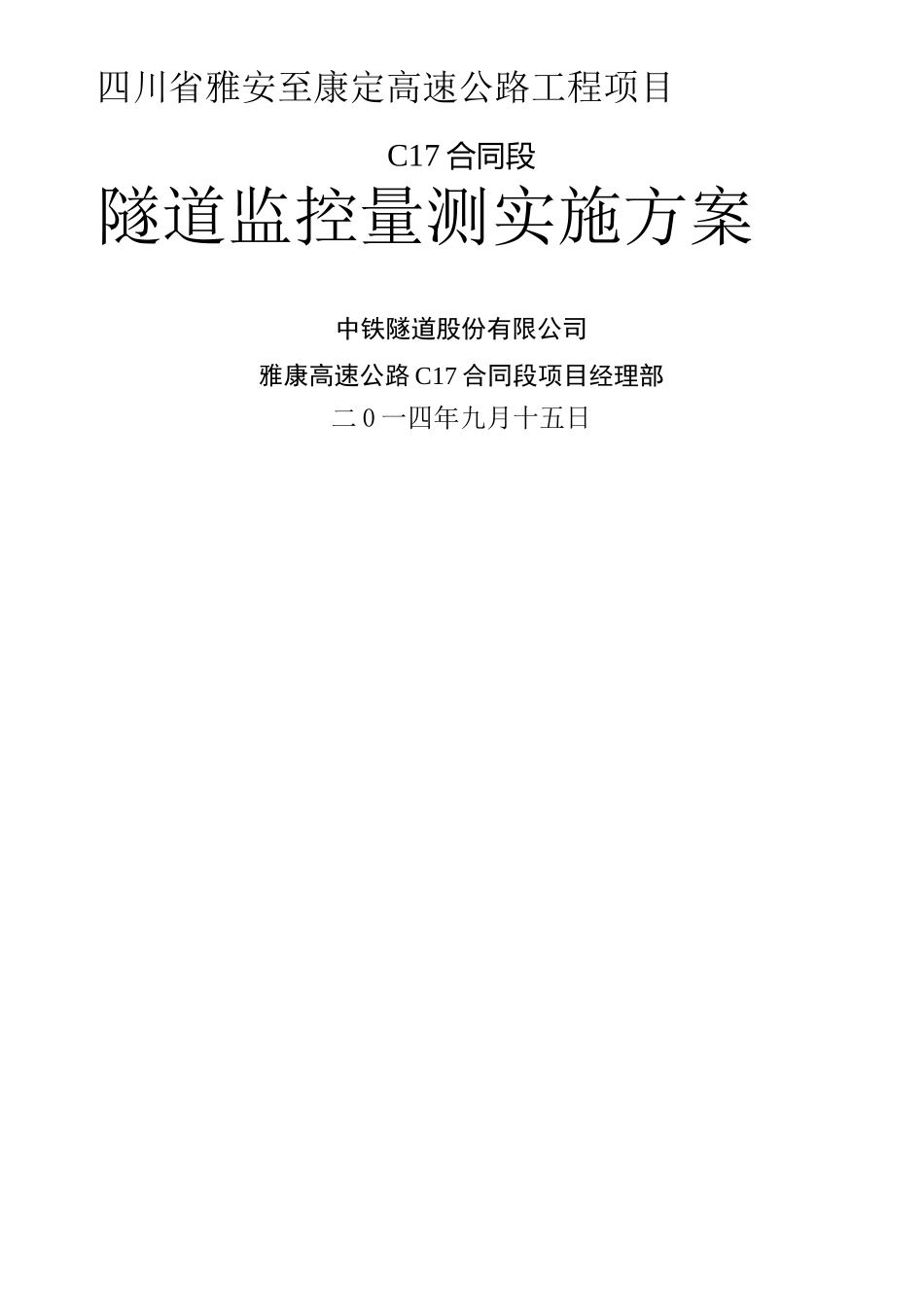

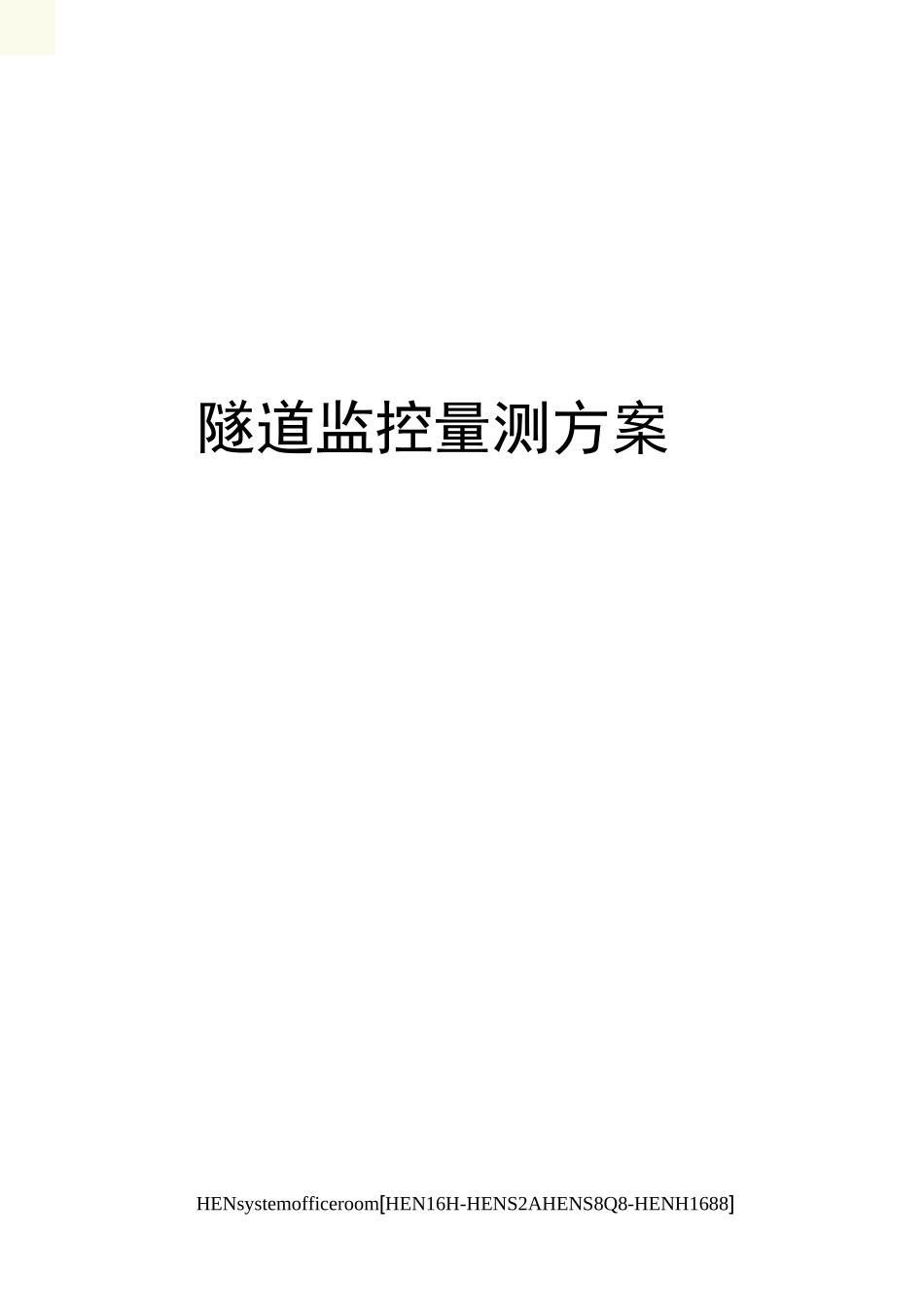

隧道监控量测方案HENsystemofficeroom[HEN16H-HENS2AHENS8Q8-HENH1688]四川省雅安至康定高速公路工程项目C17合同段隧道监控量测实施方案中铁隧道股份有限公司雅康高速公路C17合同段项目经理部二0一四年九月十五日一、编制依据1、《工程测量规范》(GB50026-2007)2、《公路工程技术标准》JTGB01-20032、《公路隧道施工技术规范》(JTGF60-2009)4、隧道监控施工技术规范3、招投标文件、设计图纸等有关资料。二、编制目的现场监控量测是斜井施工管理的重要组成部分，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态的信息(数据)，为修正和确定初期支护参数及混凝土衬砌支护时间提供信息依据，为完善斜井工程设计与指导施工提供可靠的足够的数据。三、工程概况雅安至康定高速公路项目路基土建工程施工C17标段位于四川省西部二郎麓、甘孜藏族自治州东南部，界于邛崃山脉与大雪山脉之间，大渡河由北向南纵贯全境。川藏公路穿越东北部，是进藏出川的咽喉要道，素有之称。本合同段横跨泸定县烹坝乡喇嘛寺村与黄草坪村、康定县姑咱镇大杠村与上瓦斯村，涉及2县2乡镇4村，起讫桩号为K108+450〜K118+370,线路全长9.92km。本标段工程主要包括路基工程：1段长283.5米；桥梁工程：3座总长522.5米；隧道工程：3座隧道，其中大坪隧道长3021米，最大埋深863m；大杠山隧道长4799米，最大埋深669米，龙进隧道长1287.5米，最大埋深328m；涵洞工程：钢筋混凝土盖板涵，33m+12.52m两处。四、监控量测管理1、成立隧道现场监控量测小组，受项目总工领导并配齐必须的检测仪器、设备、用品，明确工作职责和标准，承担量测任务。2、量测组负责测点埋设、日常量测、数据处理和仪器设备的保养维修工作，并及时将量测信息反馈于施工和设计。3、现场监控量测按制定的量测工作计划认真组织实施，并与其它施工环节紧密配合，不间断的贯穿于整个施工过程中。4、各预埋测点埋设要牢固可靠，易于识别并妥善保护，不能任意撤换和避免破坏。5、按现场监控量测计划，在做好现场量测工作的同时，及时分析整理内业资料并分类归档，按规范要求做好量测竣工文件。6、监控量测组织机构框图图一监控量测组织机构图五、监控量测技术要求1．量测数据必须准确可靠隧道开挖后其变形和应力变化较快，必须根据施工情况快速准确的进行量测，才能掌握围岩变化的第一手资料，从而为进一步的判断和监控提供准确的资料，高精度的仪器设备和高素质的专业技术人员是必要的保证。2．数据处理和预测预报要快速准确。隧道监测的目的是为了保证隧道施工的安全，在隧道施工中根据已有量测信息，采用回归分析、灰色预测等方法，对围岩的进一步变形和应力发展情况做出预测预报，可以及时发现隧道施工中隐藏的不安全因素，从而能在有效的时间内采取加固措施以避免安全事故的发生。3．监控必须及时有效、落到实处。目前国内对量测方面的研究较多，然而，真正根据量测信息对斜井施工安全进行监控，并进行有效反馈和动态设计、施工的很少。花费大量人力物力获得的监测数据和信息仅仅限于低水平的应用，起不到优化设计参数和施工方法的目的。究其原因，大多现场监测人员无法对大量的数据进行全面综合分析和应用。六、量测项目及内容隧道监控量测必测项目主要内容包括①洞、内外观察②、拱顶下沉③、地表沉降Q、周边位移⑤、收敛。选测项目包括①钢架内力及外力②、围岩体内位移③、围岩压力及两层支护间压力Q、支护、衬砌内应力⑤锚杆轴力。七、工作内容、方法和仪器1•洞内外观察Q洞内外观察分开挖工作面观察、已施工区段观察以及地表观察，开挖工作面观察应每次开挖后进行一次，内容包括节理裂隙发育情况、工作面稳定状态、围岩变形等，当地质情况基本无变化时，可每天进行一次，观察后应绘制开挖工作面略图并作好地质素描和围岩级别判定卡。②对已施工区段的观察至少每周一次，观察内容应包括喷射混凝土、锚杆、钢架的情况，以及施工质量是否符合规定的要求。③洞外观察包括洞口地表情况、地表沉陷、边坡及仰坡的稳定、地表水渗透的观察。④在观察过程中如发现地质条件恶化，初期支护发生异常现象，应立即通知总工程师及副经理采取应...
