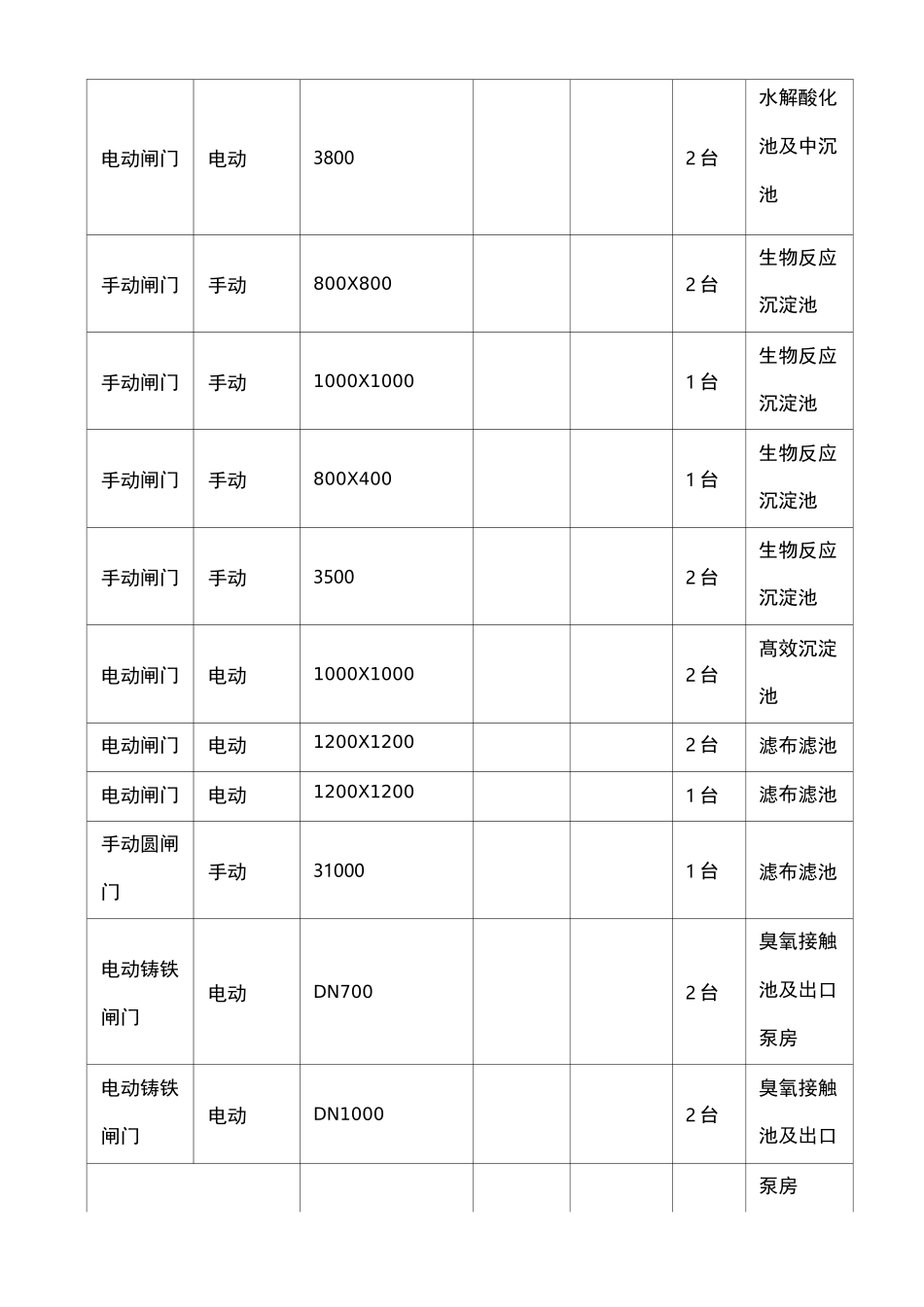

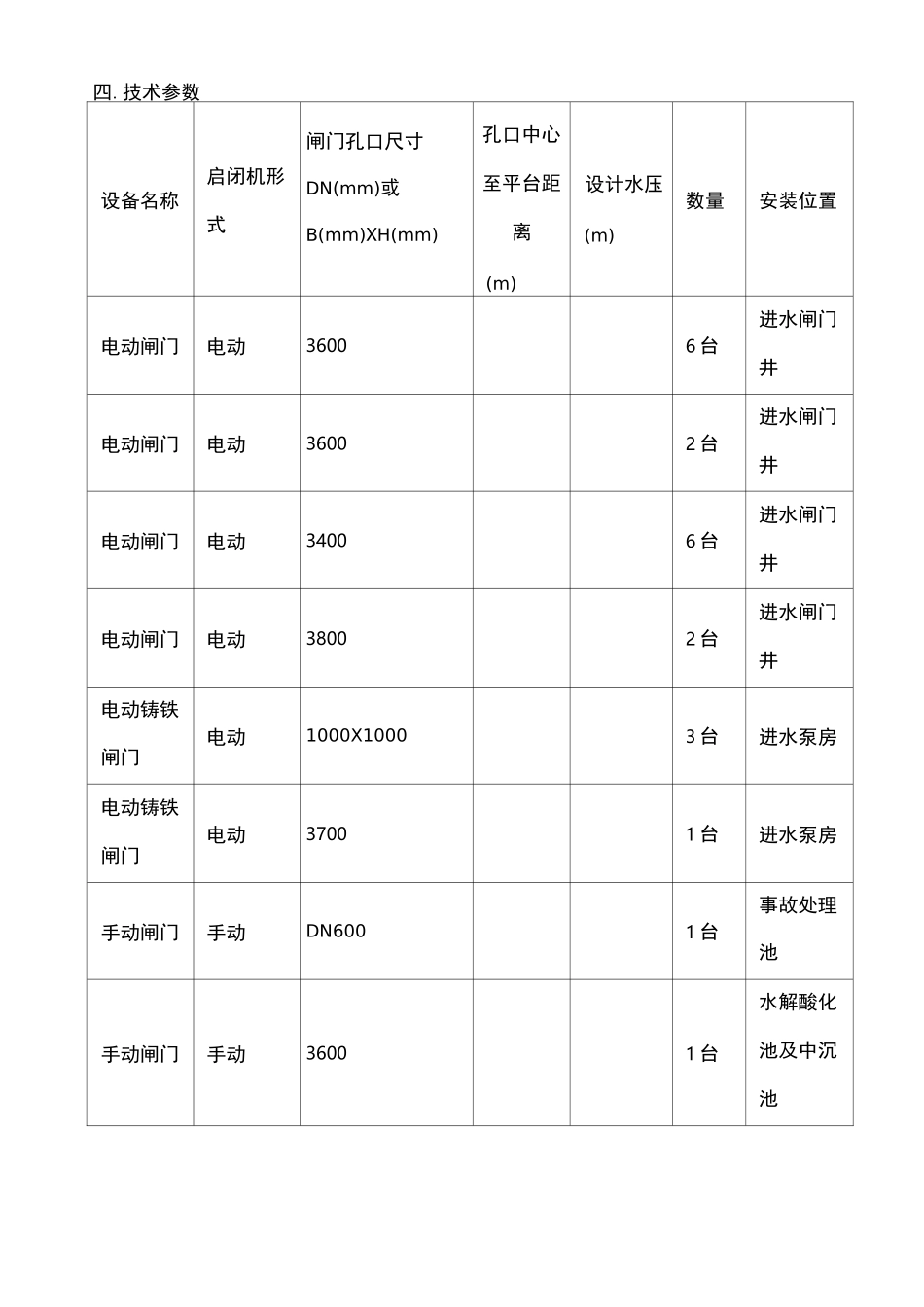

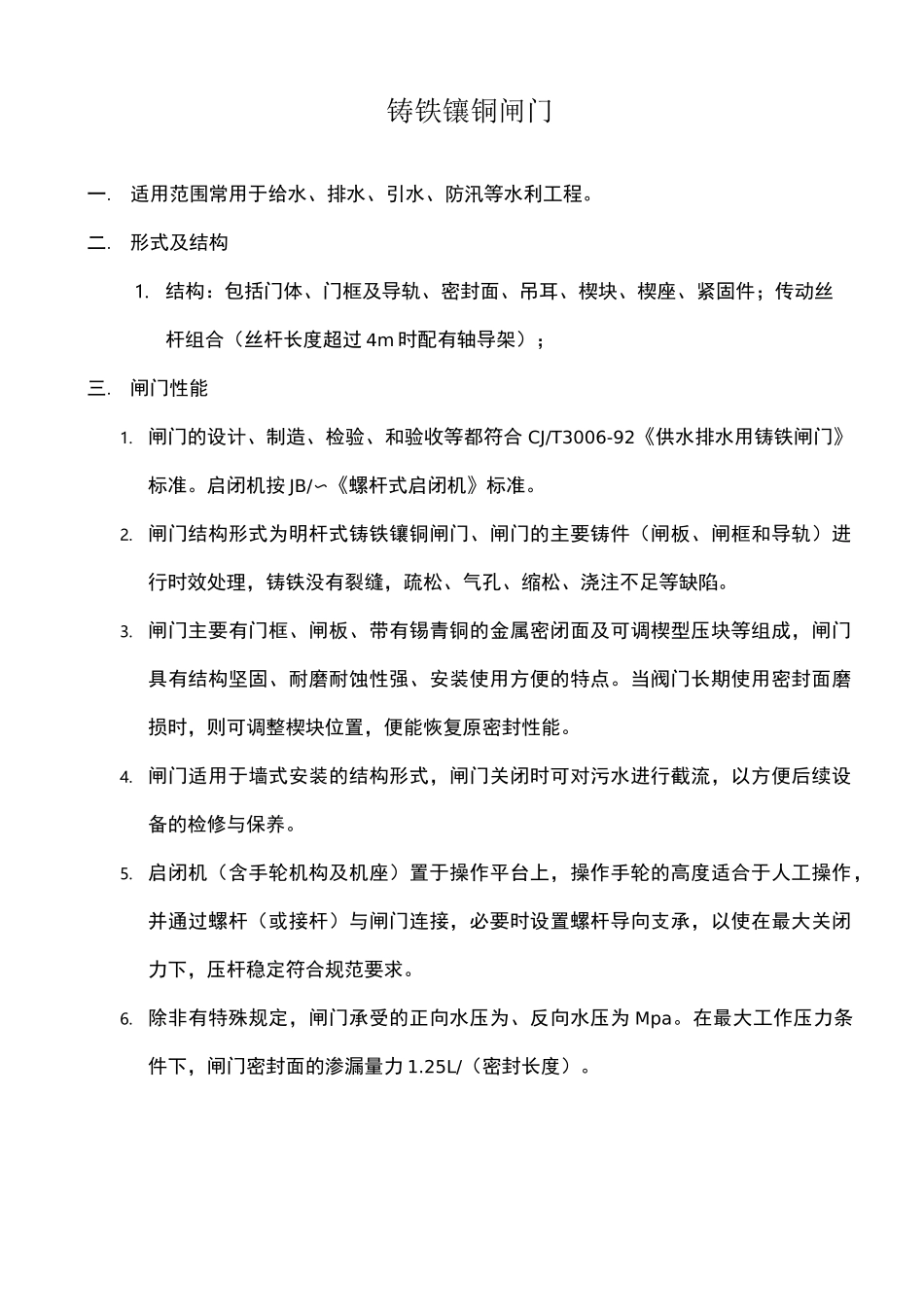

铸铁镶铜闸门一.适用范围常用于给水、排水、引水、防汛等水利工程。二.形式及结构1.结构：包括门体、门框及导轨、密封面、吊耳、楔块、楔座、紧固件；传动丝杆组合（丝杆长度超过4m时配有轴导架）；三.闸门性能1.闸门的设计、制造、检验、和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。启闭机按JB/〜《螺杆式启闭机》标准。2.闸门结构形式为明杆式铸铁镶铜闸门、闸门的主要铸件（闸板、闸框和导轨）进行时效处理，铸铁没有裂缝，疏松、气孔、缩松、浇注不足等缺陷。3.闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。当阀门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。4.闸门适用于墙式安装的结构形式，闸门关闭时可对污水进行截流，以方便后续设备的检修与保养。5.启闭机（含手轮机构及机座）置于操作平台上，操作手轮的高度适合于人工操作，并通过螺杆（或接杆）与闸门连接，必要时设置螺杆导向支承，以使在最大关闭力下，压杆稳定符合规范要求。6.除非有特殊规定，闸门承受的正向水压为、反向水压为Mpa。在最大工作压力条件下，闸门密封面的渗漏量力1.25L/（密封长度）。四.技术参数设备名称启闭机形式闸门孔口尺寸DN(mm)或B(mm)XH(mm)孔口中心至平台距离(m)设计水压(m)数量安装位置电动闸门电动36006台进水闸门井电动闸门电动36002台进水闸门井电动闸门电动34006台进水闸门井电动闸门电动38002台进水闸门井电动铸铁闸门电动1000X10003台进水泵房电动铸铁闸门电动37001台进水泵房手动闸门手动DN6001台事故处理池手动闸门手动36001台水解酸化池及中沉池电动闸门电动38002台水解酸化池及中沉池手动闸门手动800X8002台生物反应沉淀池手动闸门手动1000X10001台生物反应沉淀池手动闸门手动800X4001台生物反应沉淀池手动闸门手动35002台生物反应沉淀池电动闸门电动1000X10002台髙效沉淀池电动闸门电动1200X12002台滤布滤池电动闸门电动1200X12001台滤布滤池手动圆闸门手动310001台滤布滤池电动铸铁闸门电动DN7002台臭氧接触池及出口泵房电动铸铁闸门电动DN10002台臭氧接触池及出口泵房电动铸铁闸门电动1000X15001台臭氧接触池及出口泵房电动闸门电动400X4002台贮泥池五.性能及结构铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。电动闸门可在现场控制，也可在控制室进行远程自动控制，将运行信号和故障信号送到控制室。自动控制时由PLC系统控制设备的运行。所有铸铁部件经过时效处理或高温回火处理，重要零部件采用树脂砂造型工艺。门框、门体按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。1．门框门框由球墨铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。门框按规定的最大设计水头设计；抗拉、抗压、抗剪强度的安全系数至少为5。2．门体门体为整体铸造的方形或圆形平板，并在迎水面自带加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。3．导轨门导轨用与门框同样的材料制造，拧紧在门框上或门框整体浇铸，所有的支承面及接触面需经机械加工。导轨的长度是当门体处于全开启位置时，能支承门板垂直高度的一半，同时采取必要的措施以防止导轨上螺栓的横向移动。螺栓的尺寸具有尽能承担来水压力和楔块作用所产生的全部推力，安全系数为5。导轨上装有铝铁青铜制成的耐磨嵌条作为门体开启与关闭的滑动面。导轨按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5在闸门开启到最高位置时，其导轨的顶端高于闸板的水平中心线。4．锲紧装置楔紧装置由楔座、楔块组成，楔座牢固地连接在门框两侧的适当位置上，当门体全闭时，与门体上的楔面完...
