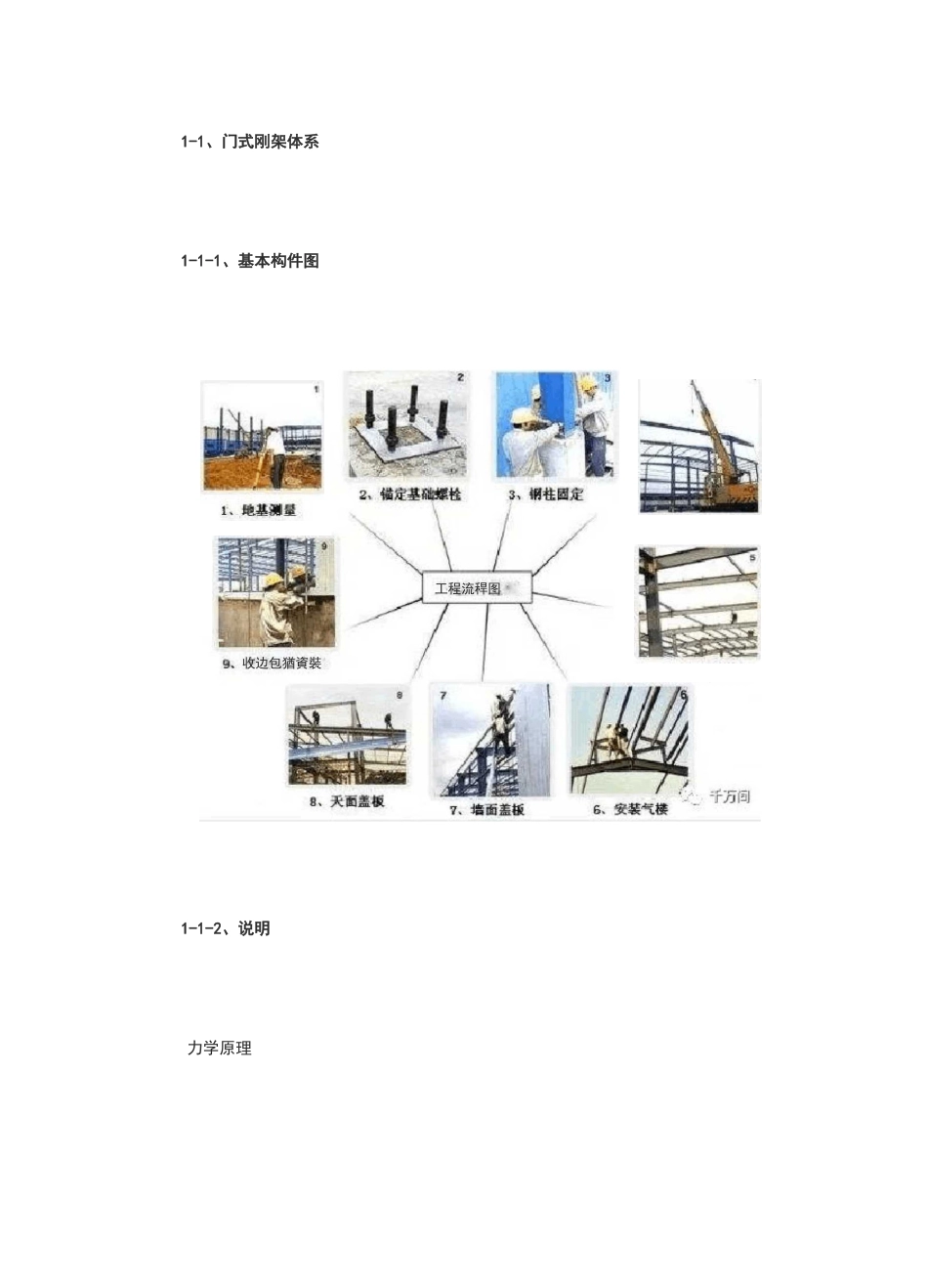

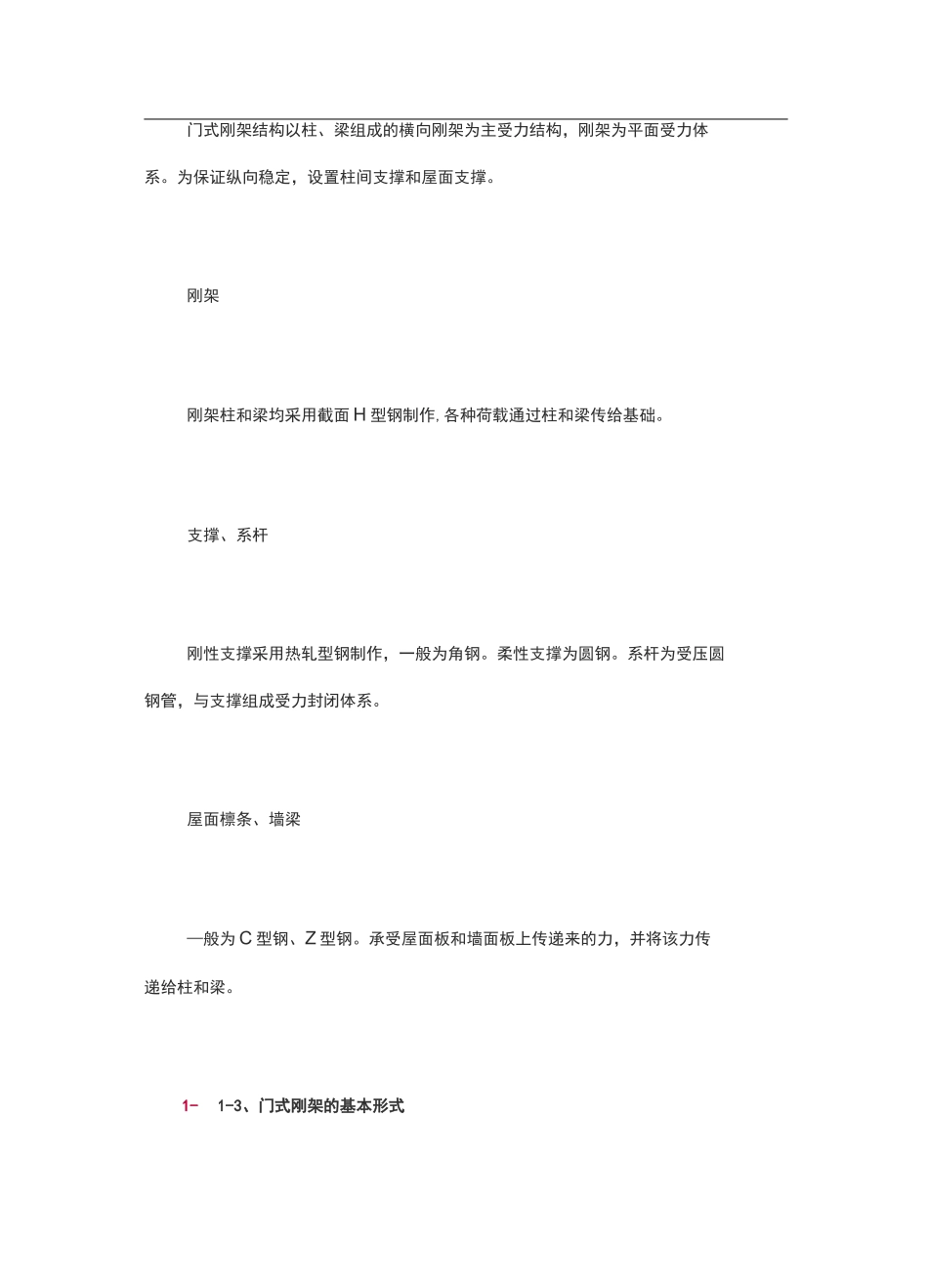

1-1、门式刚架体系1-1-1、基本构件图工程流稈图收边包猶資裝1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。刚架刚架柱和梁均采用截面H型钢制作,各种荷载通过柱和梁传给基础。支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。屋面檩条、墙梁—般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3、门式刚架的基本形式型门式架444-的厂式刚架吊b.aTI——牺疔刚接柱脚一1-1-4x基本节点瞬Jf就6^r吊车梁牛腿节点抗风柱连接河皆国局部二层节点参照多层框架体系。吊车和局部二层可在衍生形式刚架中布置。山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。框架图U—罠多层框架休系「％衍—」屋思噩1-2-l輛临飘求1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。d.有时为保证足够的刚度，在刚接框架中亦设置支撑。框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。框架梁框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。1-2-3、基本节点a.柱脚节点柱脚节点同门式刚架体系。支撑、系杆帅昭一梁柱双I旬刚接节点寸皿蛰柱取向楼接帝点梁柱单向刚接廿樂柱戏向刚接节点-卿图L運摆板柱间柔性支撑柱间刚性支撑2-2、说明支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。屋面水平支撑做法同柱间支撑。根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。隅撑3-1图不3-2、说明隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。在多层框架体系中，梁柱刚接的位置常设置水平隅撑。吊车梁吊车梁無罐叵ssi^siwffiwff币摆巧亡兀千万间rjffliti门K盛柱一一《壮眦賊:「蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。檩条、墙梁6-1、C型冷弯薄壁型钢6-1-1、型钢截面特性0安装节点標条安装疔点图二平万间墙槃安装步点图.6-1-26-2、Z型冷弯薄壁型钢6-2-1、型钢截面特性
