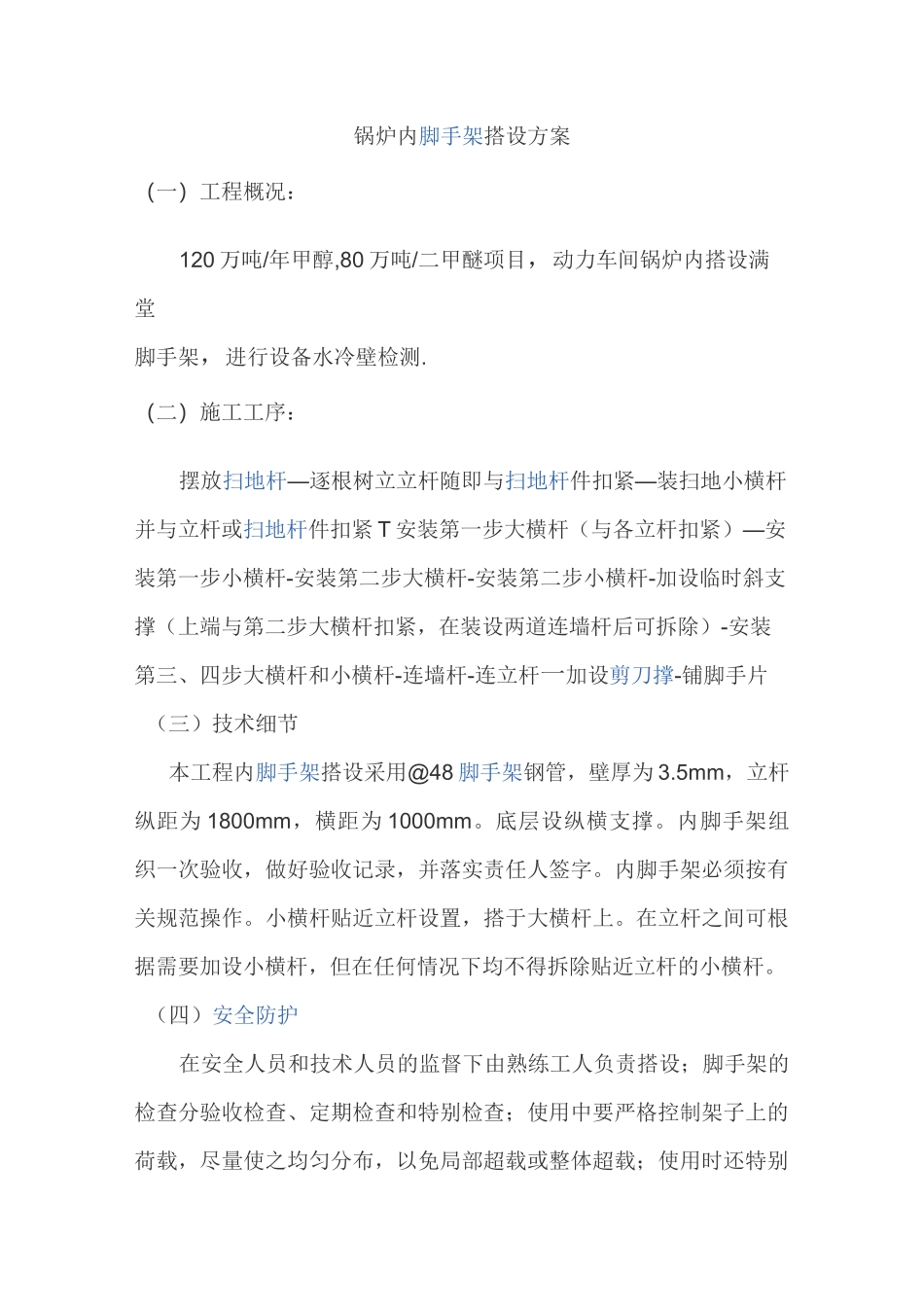

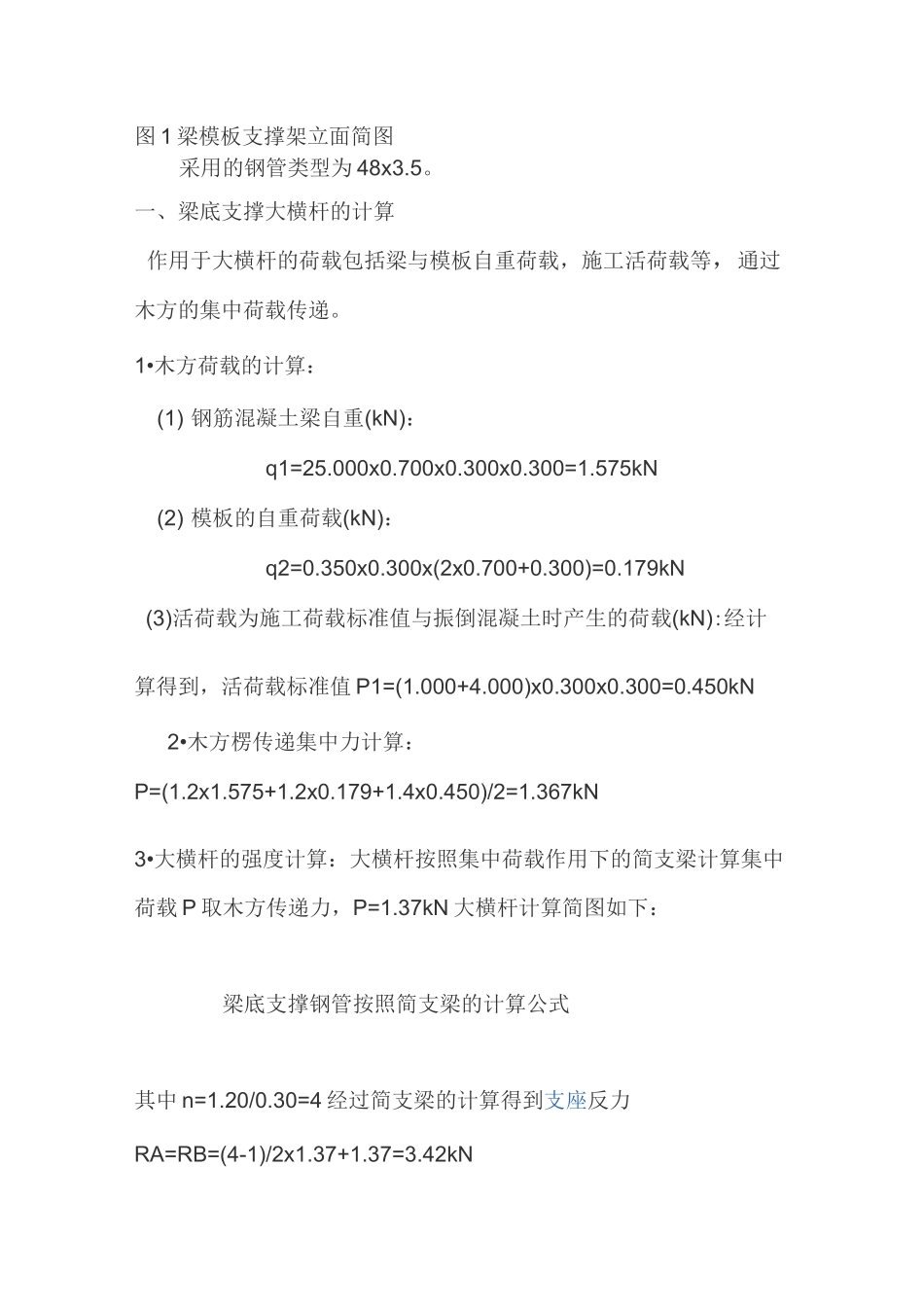

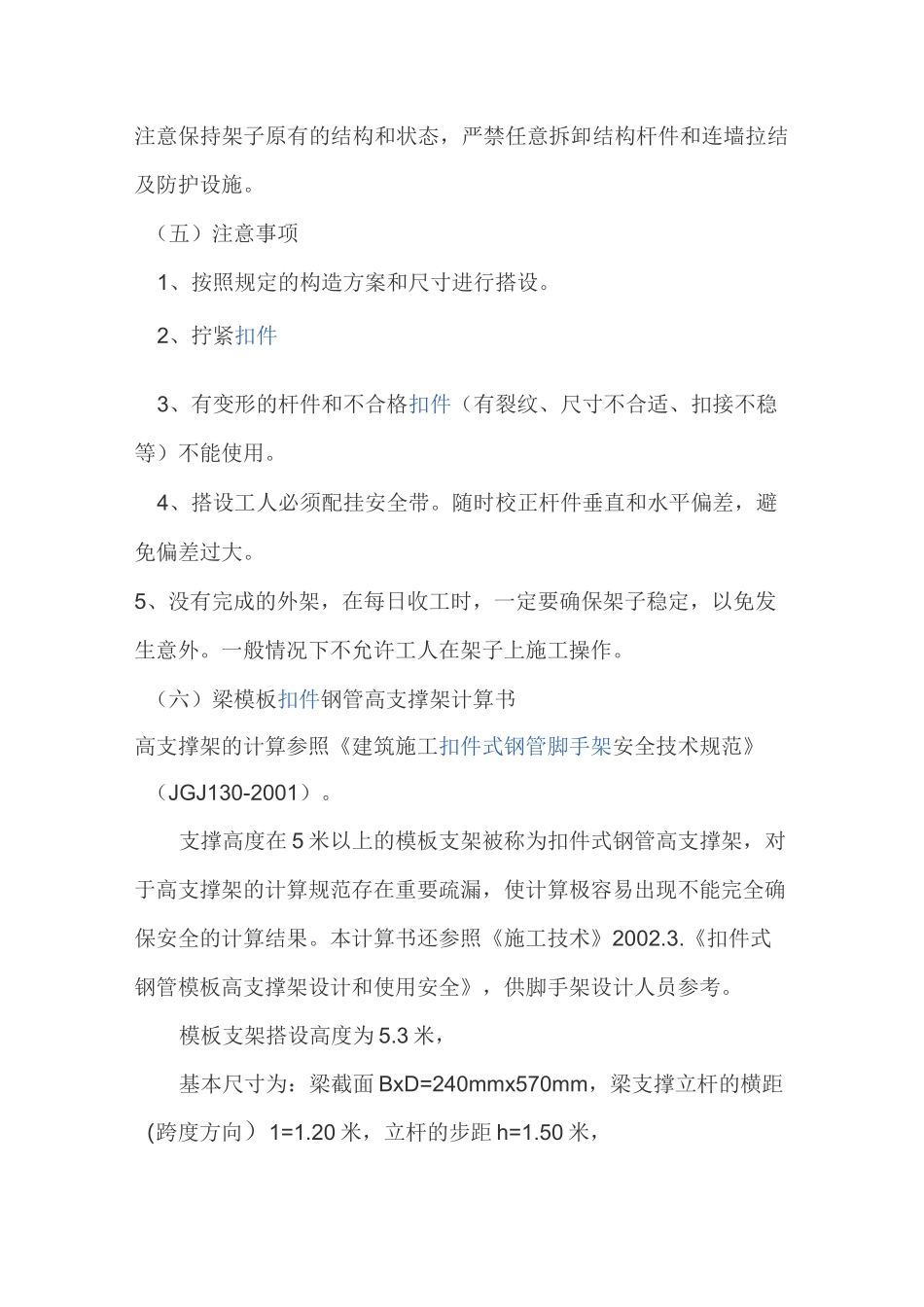

锅炉内脚手架搭设方案（一）工程概况：120万吨/年甲醇,80万吨/二甲醚项目，动力车间锅炉内搭设满堂脚手架，进行设备水冷壁检测.（二）施工工序：摆放扫地杆—逐根树立立杆随即与扫地杆件扣紧—装扫地小横杆并与立杆或扫地杆件扣紧T安装第一步大横杆（与各立杆扣紧）—安装第一步小横杆-安装第二步大横杆-安装第二步小横杆-加设临时斜支撑（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）-安装第三、四步大横杆和小横杆-连墙杆-连立杆一加设剪刀撑-铺脚手片（三）技术细节本工程内脚手架搭设采用@48脚手架钢管，壁厚为3.5mm，立杆纵距为1800mm，横距为1000mm。底层设纵横支撑。内脚手架组织一次验收，做好验收记录，并落实责任人签字。内脚手架必须按有关规范操作。小横杆贴近立杆设置，搭于大横杆上。在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。（四）安全防护在安全人员和技术人员的监督下由熟练工人负责搭设；脚手架的检查分验收检查、定期检查和特别检查；使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还特别注意保持架子原有的结构和状态，严禁任意拆卸结构杆件和连墙拉结及防护设施。（五）注意事项1、按照规定的构造方案和尺寸进行搭设。2、拧紧扣件3、有变形的杆件和不合格扣件（有裂纹、尺寸不合适、扣接不稳等）不能使用。4、搭设工人必须配挂安全带。随时校正杆件垂直和水平偏差，避免偏差过大。5、没有完成的外架，在每日收工时，一定要确保架子稳定，以免发生意外。一般情况下不允许工人在架子上施工操作。（六）梁模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。支撑高度在5米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。模板支架搭设高度为5.3米，基本尺寸为：梁截面BxD=240mmx570mm，梁支撑立杆的横距（跨度方向）1=1.20米，立杆的步距h=1.50米，图1梁模板支撑架立面简图采用的钢管类型为48x3.5。一、梁底支撑大横杆的计算作用于大横杆的荷载包括梁与模板自重荷载，施工活荷载等，通过木方的集中荷载传递。1•木方荷载的计算：(1)钢筋混凝土梁自重(kN)：q1=25.000x0.700x0.300x0.300=1.575kN(2)模板的自重荷载(kN)：q2=0.350x0.300x(2x0.700+0.300)=0.179kN(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN):经计算得到，活荷载标准值P1=(1.000+4.000)x0.300x0.300=0.450kN2•木方楞传递集中力计算：P=(1.2x1.575+1.2x0.179+1.4x0.450)/2=1.367kN3•大横杆的强度计算：大横杆按照集中荷载作用下的简支梁计算集中荷载P取木方传递力，P=1.37kN大横杆计算简图如下：梁底支撑钢管按照简支梁的计算公式其中n=1.20/0.30=4经过简支梁的计算得到支座反力RA=RB=(4-1)/2x1.37+1.37=3.42kN通过传递到立杆的最大力为2x2.05+1.37=5.47kN最大弯矩Mmax=4/8x1.37x1.20=0.82kN.m截面应力=0.82x106/4491.0=182.65N/mm2水平支撑梁的计算强度小于205.0N/mm2,满足要求!二、梁底支撑小横杆计算小横杆只起构造作用，通过扣件连接到立杆。三、扣件抗滑移的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5.2.5）:R
