10-15读汽缸装配图拆画件5缸体零件图拆画步骤：1

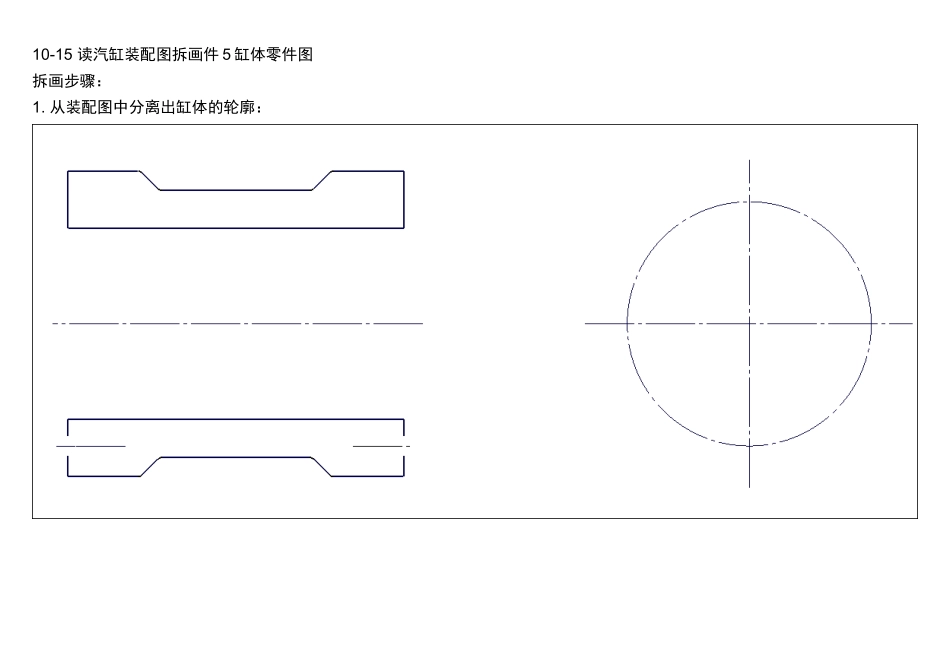

从装配图中分离出缸体的轮廓：2

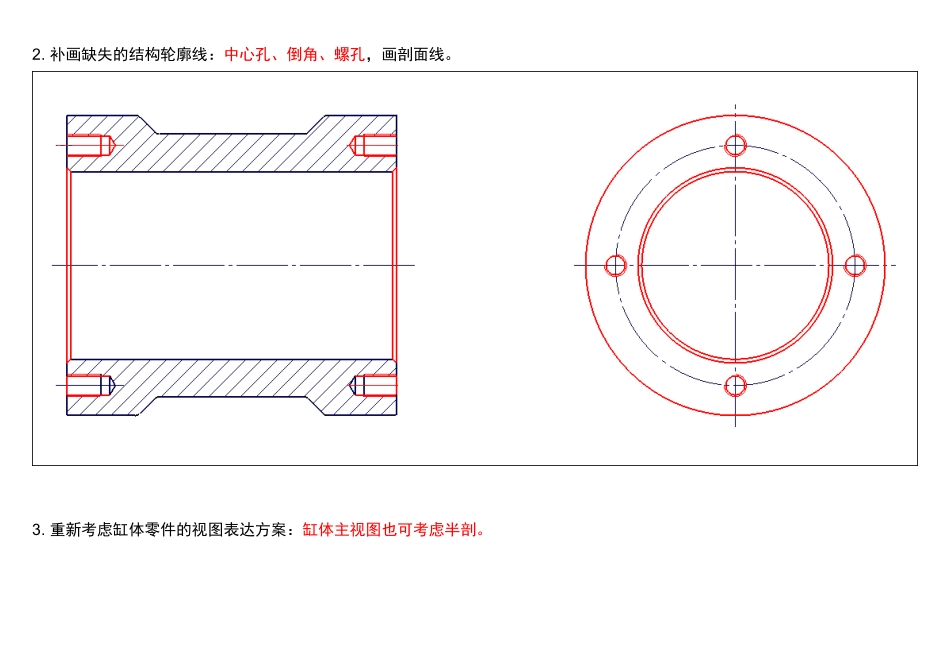

补画缺失的结构轮廓线：中心孔、倒角、螺孔，画剖面线
重新考虑缸体零件的视图表达方案：缸体主视图也可考虑半剖

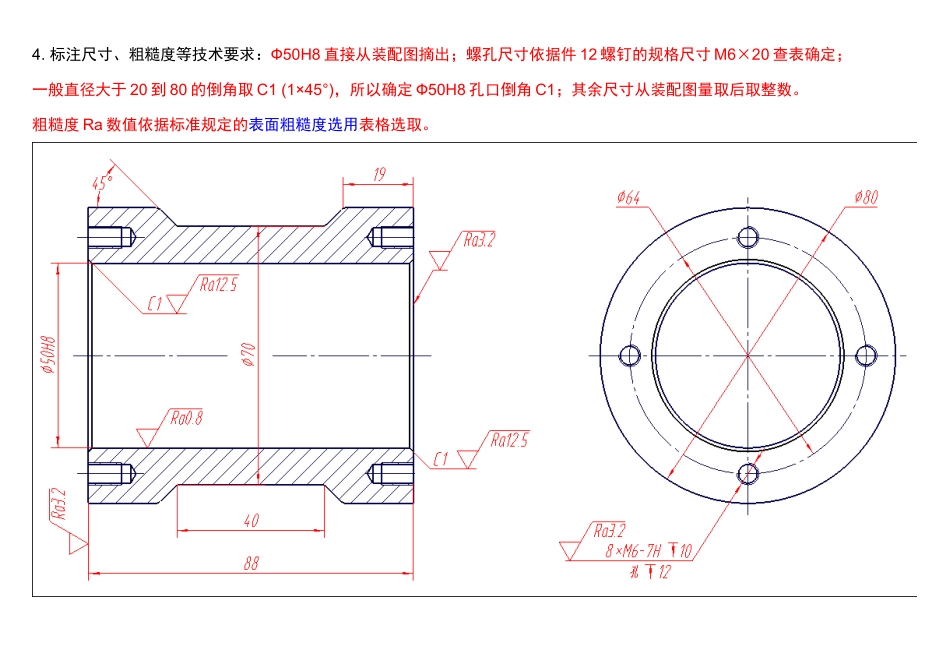

标注尺寸、粗糙度等技术要求：Ф50H8直接从装配图摘出；螺孔尺寸依据件12螺钉的规格尺寸M6×20查表确定；一般直径大于20到80的倒角取C1(1×45°)，所以确定Ф50H8孔口倒角C1；其余尺寸从装配图量取后取整数
粗糙度Ra数值依据标准规定的表面粗糙度选用表格选取
填写标题栏：姓名、日期、比例、零件名称、零件材料、绘图人单位6
完成：汽缸（来自百度图片）
