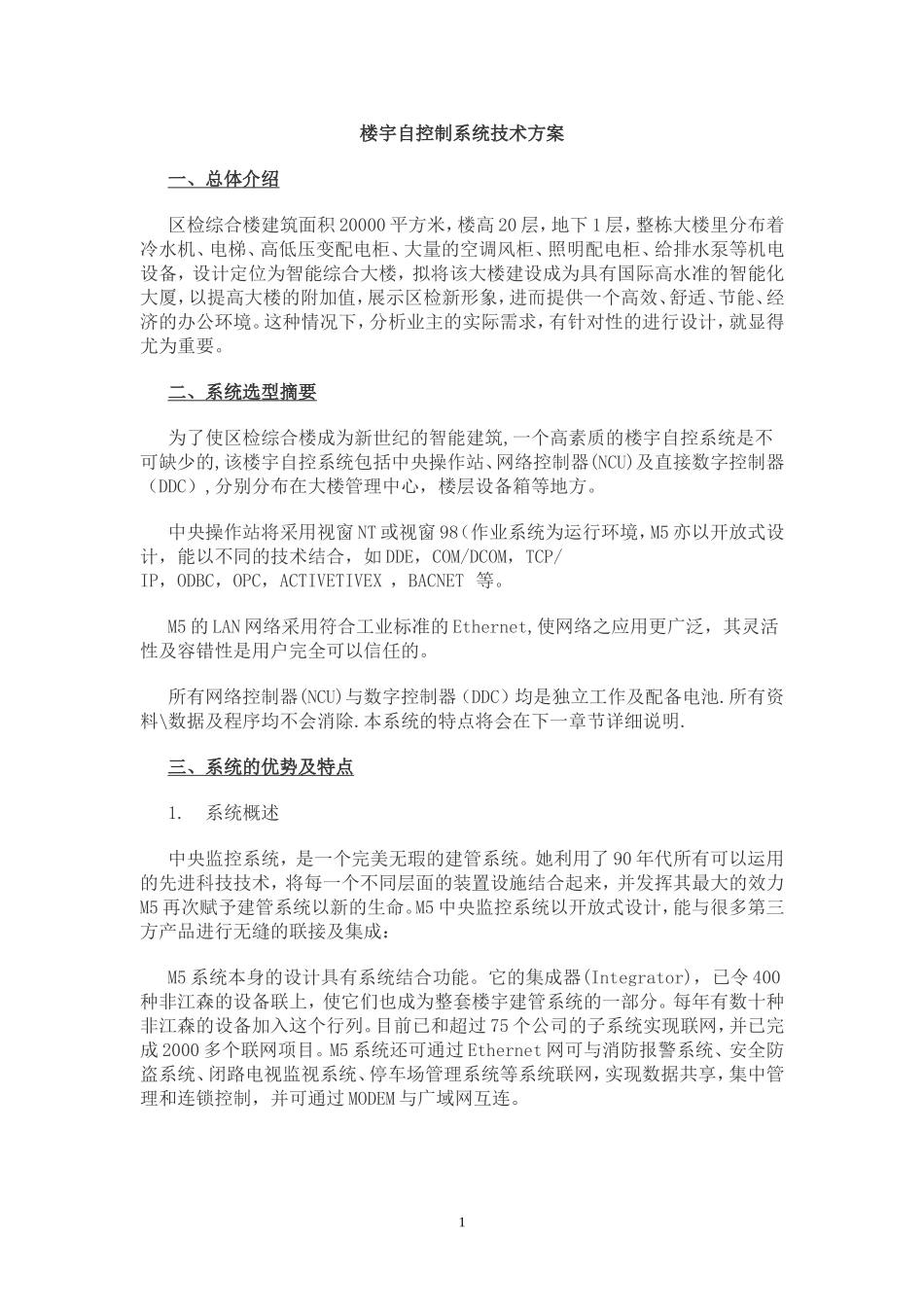

1楼宇自控制系统技术方案一、总体介绍区检综合楼建筑面积20000平方米，楼高20层，地下1层，整栋大楼里分布着冷水机、电梯、高低压变配电柜、大量的空调风柜、照明配电柜、给排水泵等机电设备，设计定位为智能综合大楼，拟将该大楼建设成为具有国际高水准的智能化大厦，以提高大楼的附加值，展示区检新形象，进而提供一个高效、舒适、节能、经济的办公环境。这种情况下，分析业主的实际需求，有针对性的进行设计，就显得尤为重要。二、系统选型摘要为了使区检综合楼成为新世纪的智能建筑,一个高素质的楼宇自控系统是不可缺少的,该楼宇自控系统包括中央操作站、网络控制器(NCU)及直接数字控制器（DDC）,分别分布在大楼管理中心，楼层设备箱等地方。中央操作站将采用视窗NT或视窗98（作业系统为运行环境，M5亦以开放式设计，能以不同的技术结合，如DDE，COM/DCOM，TCP/IP，ODBC，OPC，ACTIVETIVEX，BACNET等。M5的LAN网络采用符合工业标准的Ethernet,使网络之应用更广泛，其灵活性及容错性是用户完全可以信任的。所有网络控制器(NCU)与数字控制器（DDC）均是独立工作及配备电池.所有资料\数据及程序均不会消除.本系统的特点将会在下一章节详细说明.三、系统的优势及特点1.系统概述中央监控系统，是一个完美无瑕的建管系统。她利用了90年代所有可以运用的先进科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力M5再次赋予建管系统以新的生命。M5中央监控系统以开放式设计，能与很多第三方产品进行无缝的联接及集成：M5系统本身的设计具有系统结合功能。它的集成器(Integrator)，已令400种非江森的设备联上，使它们也成为整套楼宇建管系统的一部分。每年有数十种非江森的设备加入这个行列。目前已和超过75个公司的子系统实现联网，并已完成2000多个联网项目。M5系统还可通过Ethernet网可与消防报警系统、安全防盗系统、闭路电视监视系统、停车场管理系统等系统联网，实现数据共享，集中管理和连锁控制，并可通过MODEM与广域网互连。2从网络设计方面，它可以透过结构化布线系统的方便，能与任何一个共用布线系统的设备联上而无须增加任何辅件，使其与其他系统的结合功能更为方便.从网络设计方面,它也能以Arcnet或Ethernet等不同形式。软件方面，M5也大大的开放了结合的条件，例如它具有DDE功能的软件,可以跟其它软件交换资料，而其开放式平台设计跟Windows,UNIX,LonWorks及Bacnet等标准配合，使软件编写时有所依据。2.系统特点最先进的技术M5系统采用最先进的技术实现受控设备完全自动化控制，其中WIN98/NT、COM/DCOM、TCP/IP、ODBC、OPC、ActiveX、Bacnet、Lonmark等技术已经成功与BAS系统相结合，安装运行已有一万多套，并且又有JohnsonControls百年的控制经验为强大的后盾，使得JohnsonControls提供的楼宇自控系统是其它厂家无法比拟的。标准的兼容性M5集成支持包含目前楼宇自控及信息产业中绝大多数的标准，因此我们的系统具备了灵活性、互操作性以及同其它楼控系统甚至企业内部信息网络的可连接性等特点。易于施工、安装、操作和维护一个好的系统就应该保证它运行的简便稳定性，M5系统通过当地的办事处或指定安装商，使全球范围内的各个用户均能受到适当的培训，从而更好地操作M5系统，让其达到最佳的运行状态。可扩展性M5系统由一个或多个现场控制器、上一级的控制器和高级操作站组成最基本的系统结构，可以不断满足受控设备扩展的需要，对于特别应用的现场控制器、高一级控制器、网络和操作站也同样考虑在内。演变更新业主永远都不用担心M5系统会过时，因为它不断的增加新的技术、新的应用新的工具、新的硬件以及更简单易用崭新的操作系统，M5这种演变更新是永远都不会停止的。全球应用3M5系统在深圳和在底特律的运行是一样畅通的，它提供给用户超过12种语言以上的相同介面，我们的控制器、传感器、执行器和网络设备都可被特制成满足于各个地区需要的专用设备。四、系统总体设计方案根据区检综合楼智能化工程建设总体规划的要求，并依据招标文件所提供的区检综合楼楼宇自控设计要求等相关资料，结合区检综合楼的具体特点，利用JOHNSONCONTROLSM5上述的先进技术和...
