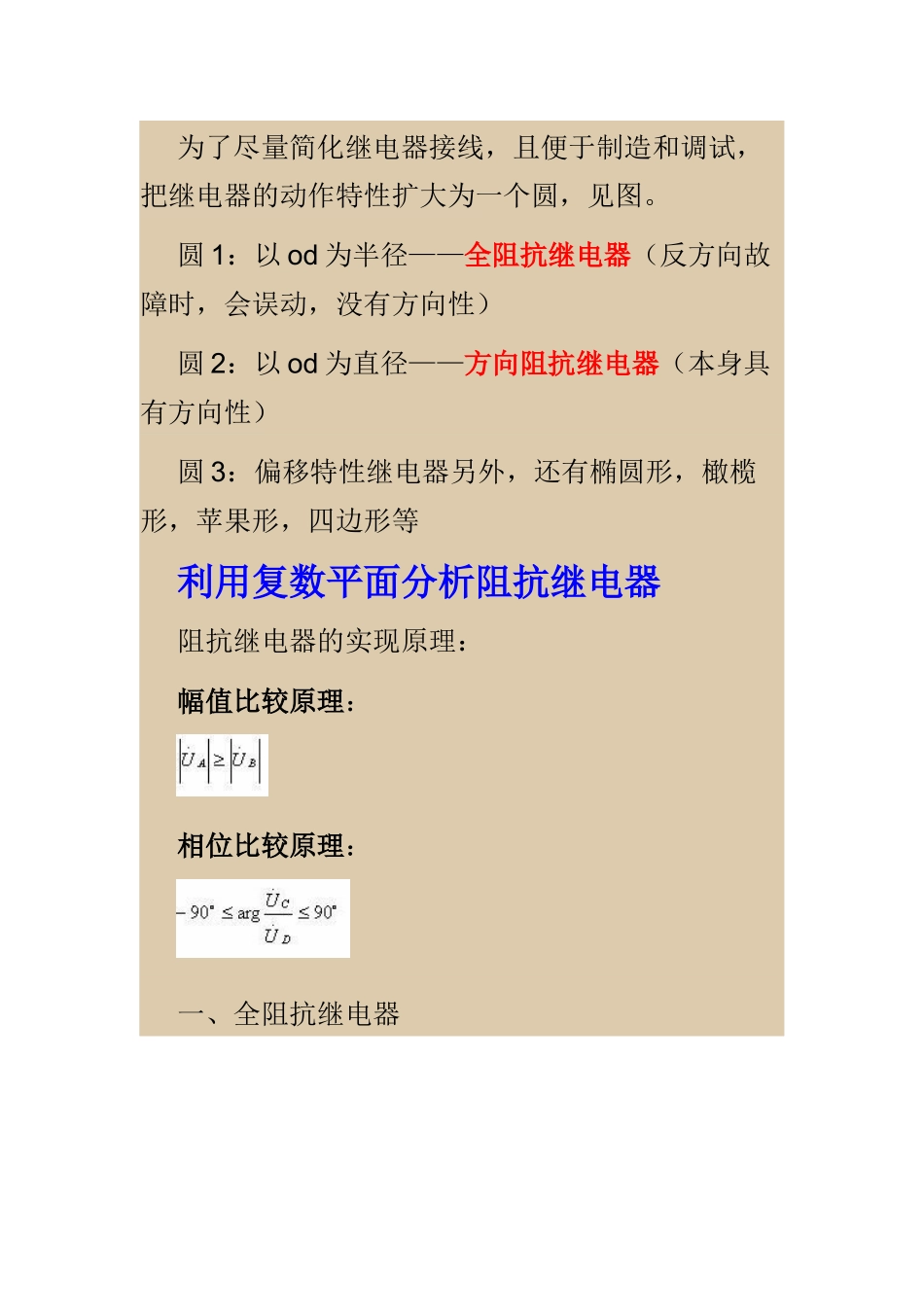

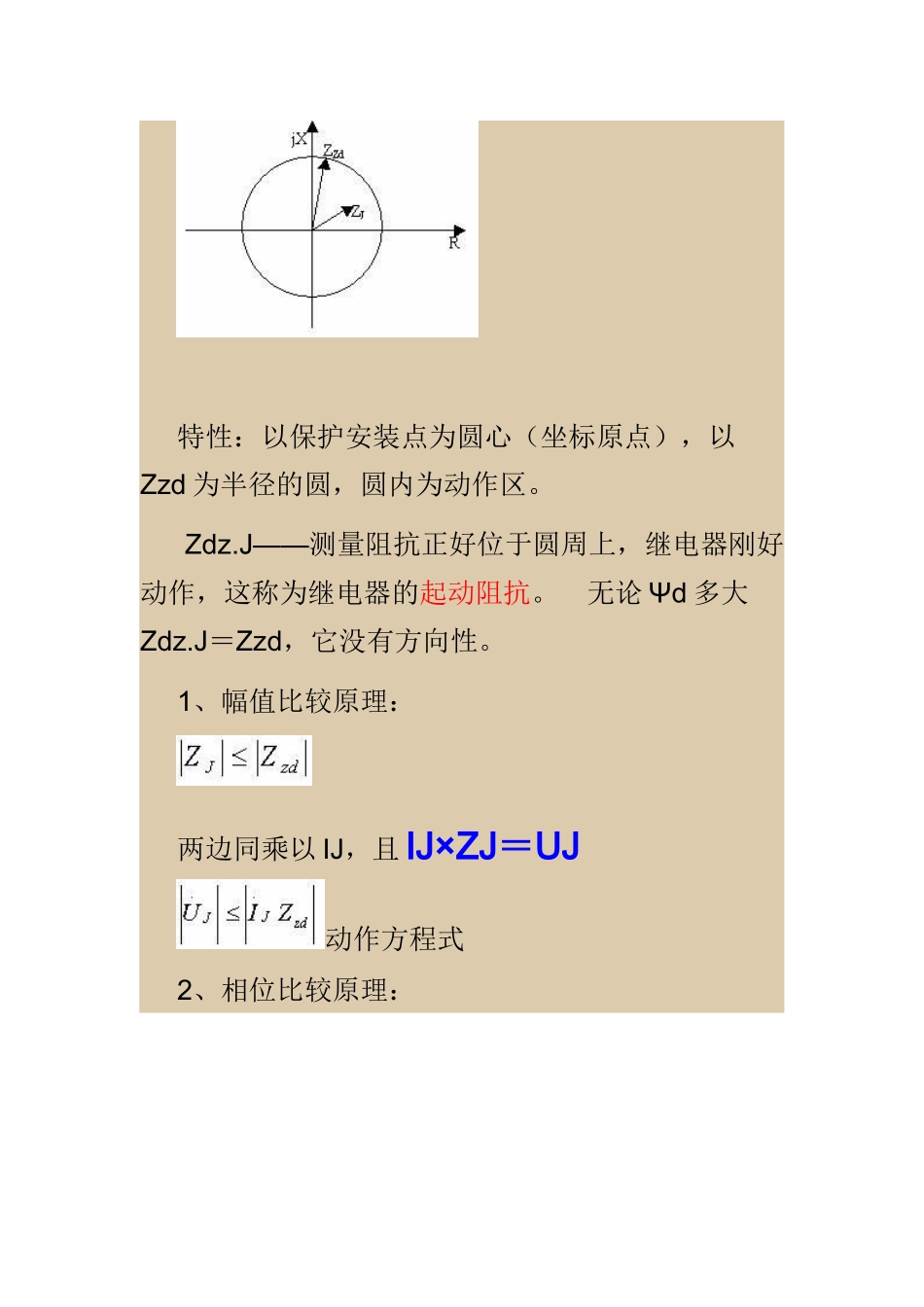

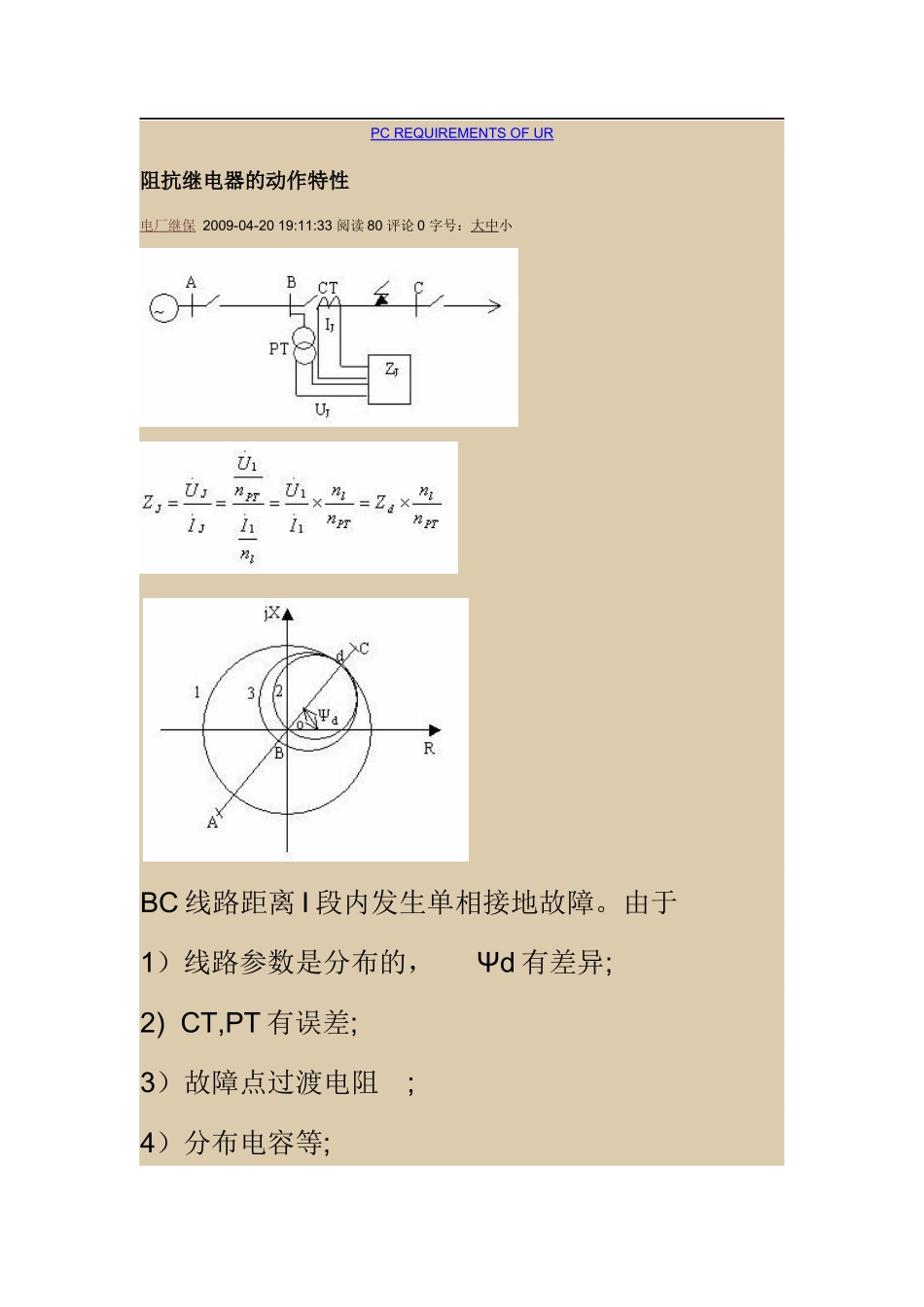

PCREQUIREMENTSOFUR阻抗继电器的动作特性电厂继保2009-04-2019:11:33阅读80评论0字号:大中小BC线路距离I段内发生单相接地故障。由于1)线路参数是分布的,Ψd有差异;2)CT,PT有误差;3)故障点过渡电阻;4)分布电容等;为了尽量简化继电器接线,且便于制造和调试,把继电器的动作特性扩大为一个圆,见图。圆1:以od为半径——全阻抗继电器(反方向故障时,会误动,没有方向性)圆2:以od为直径——方向阻抗继电器(本身具有方向性)圆3:偏移特性继电器另外,还有椭圆形,橄榄形,苹果形,四边形等利用复数平面分析阻抗继电器阻抗继电器的实现原理:幅值比较原理:相位比较原理:一、全阻抗继电器特性:以保护安装点为圆心(坐标原点),以Zzd为半径的圆,圆内为动作区。Zdz.J——测量阻抗正好位于圆周上,继电器刚好动作,这称为继电器的起动阻抗。无论Ψd多大Zdz.J=Zzd,它没有方向性。1、幅值比较原理:两边同乘以IJ,且IJ×ZJ=UJ动作方程式2、相位比较原理:分子、分母同乘以IJ:二、方向阻抗继电器以Zzd为直径,通过坐标原点的圆。圆内为动作区。Zdz.J随ΨJ改变而改变,当ΨJ等于Zzd的阻抗角时,Zdz.J最大,即保护范围最大,工作最灵敏。Ψlm——最大灵敏角,它本身具有方向性。1、幅值比较原理2、相位比较原理三、偏移特性阻抗继电器反方向:偏移-αZzd(α<1)圆内动作。圆心:半径:Zdz.J随ΨJ变化而变化,但没有安全的方向性。1、幅值比较原理2、相位比较原理总结三种阻抗的意义:1)测量阻抗ZJ:由加入继电器的电压UJ与电流IJ的比值确定。2)整定阻抗Zzd:一般取继电器安装点到保护范围末端的线路阻抗。全阻抗继电器:圆的半径方向阻抗继电器:在最大灵敏角方向上圆的直径偏移特性阻抗继电器:在最大灵敏角方向上由原点到圆周的长度。3)起动阻抗(动作阻抗)Zdz.J:它表示当继电器刚好动作时,加入继电器的电压UJ和电流IJ的比值。除全阻抗继电器以外:Zdz.J随ΨJ的不同而改变。当ΨJ=Ψlm时,Zdz.J=Zzd,此时最大。
