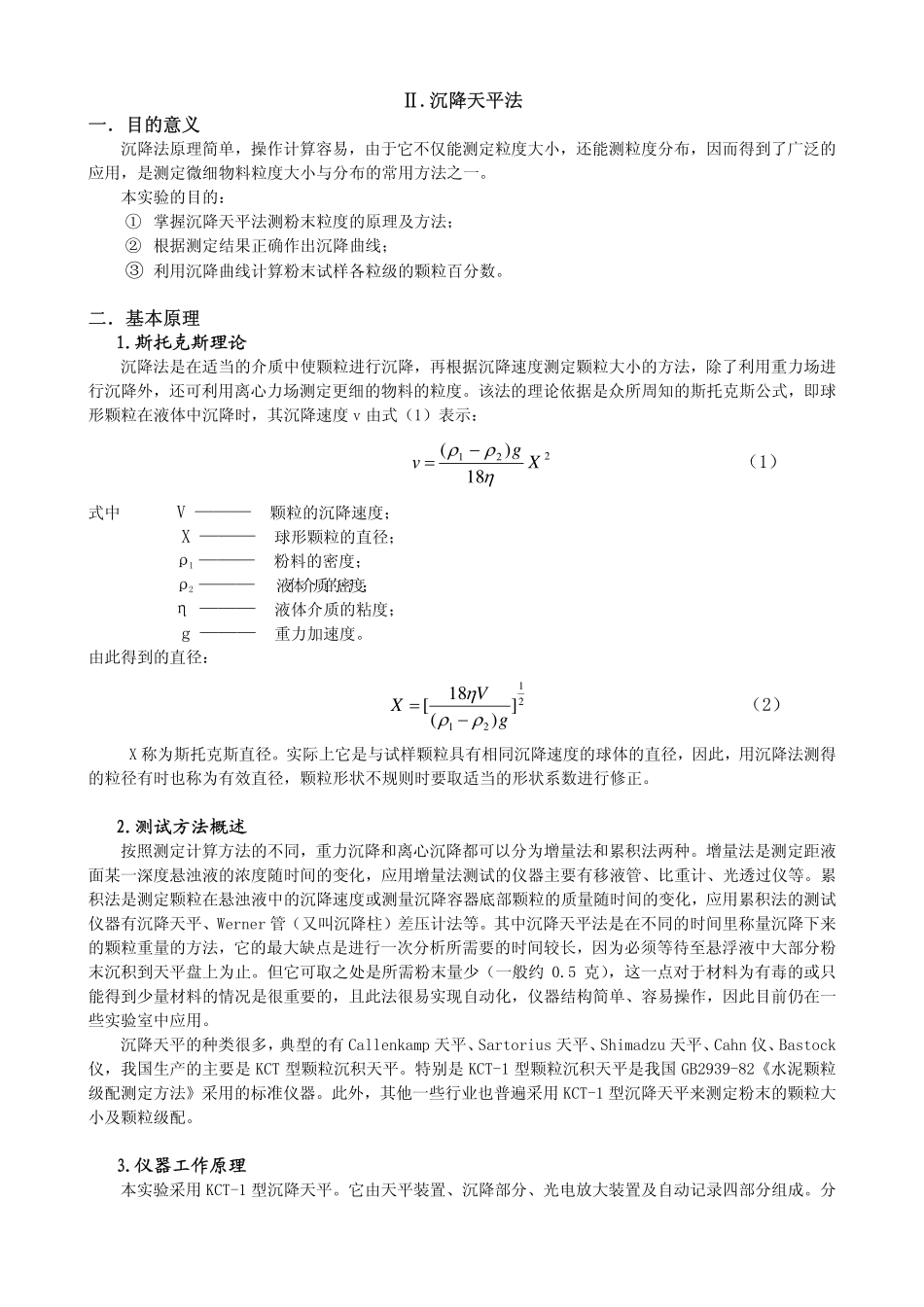

Ⅱ.沉降天平法一．目的意义沉降法原理简单，操作计算容易，由于它不仅能测定粒度大小，还能测粒度分布，因而得到了广泛的应用，是测定微细物料粒度大小与分布的常用方法之一。本实验的目的：①掌握沉降天平法测粉末粒度的原理及方法；②根据测定结果正确作出沉降曲线；③利用沉降曲线计算粉末试样各粒级的颗粒百分数。二．基本原理1.斯托克斯理论沉降法是在适当的介质中使颗粒进行沉降，再根据沉降速度测定颗粒大小的方法，除了利用重力场进行沉降外，还可利用离心力场测定更细的物料的粒度。该法的理论依据是众所周知的斯托克斯公式，即球形颗粒在液体中沉降时，其沉降速度v由式（1）表示：22118)(Xgvηρρ−=（1）式中V———颗粒的沉降速度；X———球形颗粒的直径；ρ1———粉料的密度；ρ2———液体介质的密度；η———液体介质的粘度；g———重力加速度。由此得到的直径：2121])(18[gVXρρη−=（2）X称为斯托克斯直径。实际上它是与试样颗粒具有相同沉降速度的球体的直径，因此，用沉降法测得的粒径有时也称为有效直径，颗粒形状不规则时要取适当的形状系数进行修正。2.测试方法概述按照测定计算方法的不同，重力沉降和离心沉降都可以分为增量法和累积法两种。增量法是测定距液面某一深度悬浊液的浓度随时间的变化，应用增量法测试的仪器主要有移液管、比重计、光透过仪等。累积法是测定颗粒在悬浊液中的沉降速度或测量沉降容器底部颗粒的质量随时间的变化，应用累积法的测试仪器有沉降天平、Werner管（又叫沉降柱）差压计法等。其中沉降天平法是在不同的时间里称量沉降下来的颗粒重量的方法，它的最大缺点是进行一次分析所需要的时间较长，因为必须等待至悬浮液中大部分粉末沉积到天平盘上为止。但它可取之处是所需粉末量少（一般约0.5克），这一点对于材料为有毒的或只能得到少量材料的情况是很重要的，且此法很易实现自动化，仪器结构简单、容易操作，因此目前仍在一些实验室中应用。沉降天平的种类很多，典型的有Callenkamp天平、Sartorius天平、Shimadzu天平、Cahn仪、Bastock仪，我国生产的主要是KCT型颗粒沉积天平。特别是KCT-1型颗粒沉积天平是我国GB2939-82《水泥颗粒级配测定方法》采用的标准仪器。此外，其他一些行业也普遍采用KCT-1型沉降天平来测定粉末的颗粒大小及颗粒级配。3.仪器工作原理本实验采用KCT-1型沉降天平。它由天平装置、沉降部分、光电放大装置及自动记录四部分组成。分度值每步2mg，仪器结构及工作原理如图1所示。当天平开启并调好平衡后，随着悬浮液中的颗粒沉积于秤盘中，天平衡量产生倾斜，固定在横梁上的遮光片随之产生偏移，当秤盘中层架2mg重量时，遮光片的偏移是使得光电二极管受到一定量的光照，经光电放大器放大后，控制器输出一个电脉冲，驱动机构（步进电机）转动一步带动记录器和加载装置动作，使记录笔向右划出一格，加载链条下降一定的长度，使横梁恢复平衡状态，遮断光路。当在称量盘上再沉积2mg时，上述过程在循环一次。由于事先已选好记录纸移动速度，随着颗粒不断沉积，记录笔就在记录纸上画出一阶梯状的曲线即沉降曲线，对该曲线进行分析和计算，便可得出试样的颗粒大小分布情况。记录纸的移动通过变速器进行调节，以满足实验的要求。三．实验器材①KCT-1型颗粒沉积天平；②恒温水浴：将恒定温度的水送入沉降筒外套，保证颗粒沉降过程在恒温下进行；③机械搅拌器：用作将粉末团中各颗粒分散成单个颗粒。搅拌刷直径2.0～2.5cm，与容器壁间隙不大于0.2cm。搅拌刷的转速约为3500r/min；④分析天平：分度值0.1mg；⑤比重计：测定沉降液的密度，精确度为1/1000；⑥计时秒表；⑦烘干箱。四．实验步骤1.沉积天平的校核（1）调整称量盘平衡根据测试要求，在沉降筒内放入一定高度的液体介质，挂号称量盘，将记录笔复零并开启天平，用加平衡砝码和旋转天平上方的微调旋钮使天平平衡。可从指示表头上的指针位置确定。（2）校核并调整分度值当天平调整平衡后，按下“工作”按钮，在挂钩上放置2mg的小砝码，记录笔可移动一步。（3）走纸速度的校核用计时秒表校核仪器所标出的走纸速度。（4）最后沉积量的测定最后沉积量是指试样最...
