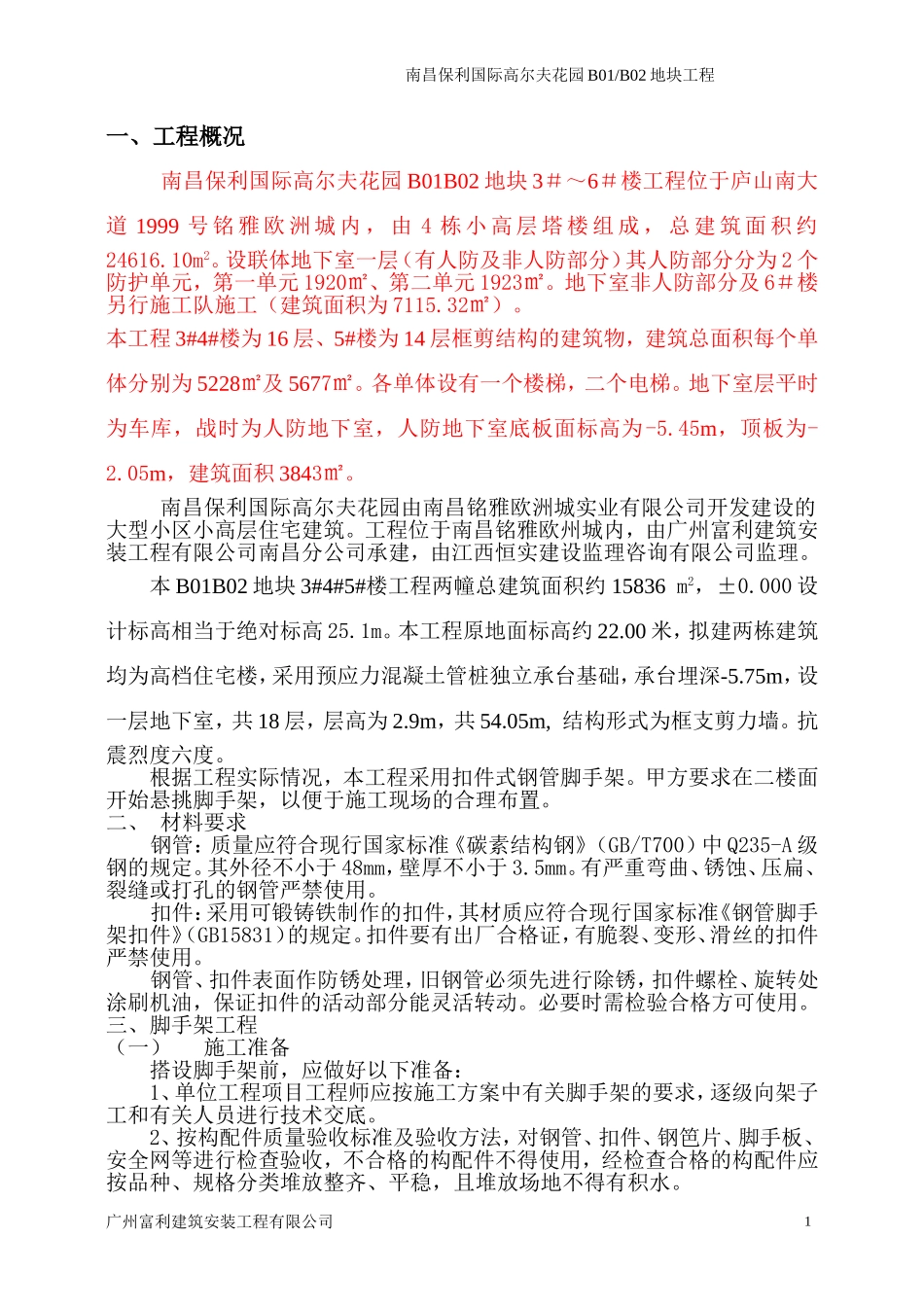

南昌保利国际高尔夫花园B01/B02地块工程一、工程概况南昌保利国际高尔夫花园B01B02地块3＃～6＃楼工程位于庐山南大道1999号铭雅欧洲城内，由4栋小高层塔楼组成，总建筑面积约24616.10m2。设联体地下室一层（有人防及非人防部分）其人防部分分为2个防护单元，第一单元1920㎡、第二单元1923㎡。地下室非人防部分及6＃楼另行施工队施工（建筑面积为7115.32㎡）。本工程3#4#楼为16层、5#楼为14层框剪结构的建筑物，建筑总面积每个单体分别为5228㎡及5677㎡。各单体设有一个楼梯，二个电梯。地下室层平时为车库，战时为人防地下室，人防地下室底板面标高为-5.45m，顶板为-2.05m，建筑面积3843㎡。南昌保利国际高尔夫花园由南昌铭雅欧洲城实业有限公司开发建设的大型小区小高层住宅建筑。工程位于南昌铭雅欧州城内，由广州富利建筑安装工程有限公司南昌分公司承建，由江西恒实建设监理咨询有限公司监理。本B01B02地块3#4#5#楼工程两幢总建筑面积约15836m2，±0.000设计标高相当于绝对标高25.1m。本工程原地面标高约22.00米，拟建两栋建筑均为高档住宅楼，采用预应力混凝土管桩独立承台基础，承台埋深-5.75m，设一层地下室，共18层，层高为2.9m，共54.05m,结构形式为框支剪力墙。抗震烈度六度。根据工程实际情况，本工程采用扣件式钢管脚手架。甲方要求在二楼面开始悬挑脚手架，以便于施工现场的合理布置。二、材料要求钢管：质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。其外径不小于48mm，壁厚不小于3.5mm。有严重弯曲、锈蚀、压扁、裂缝或打孔的钢管严禁使用。扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。扣件要有出厂合格证，有脆裂、变形、滑丝的扣件严禁使用。钢管、扣件表面作防锈处理，旧钢管必须先进行除锈，扣件螺栓、旋转处涂刷机油，保证扣件的活动部分能灵活转动。必要时需检验合格方可使用。三、脚手架工程（一）施工准备搭设脚手架前，应做好以下准备：1、单位工程项目工程师应按施工方案中有关脚手架的要求，逐级向架子工和有关人员进行技术交底。2、按构配件质量验收标准及验收方法，对钢管、扣件、钢笆片、脚手板、安全网等进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类堆放整齐、平稳，且堆放场地不得有积水。广州富利建筑安装工程有限公司1南昌保利国际高尔夫花园B01/B02地块工程3、在搭设部位将上部建筑物外围阳台、凸台等外挑构件位置实地放出位置大样，以便外脚手架以此为依据进行排放、搭设。（二）外脚手架的总体方案：1、外脚手架的总体搭设方案：二、外脚手架搭设方法外脚手架搭设高度将达到100米，脚手架全部采用φ48钢管搭设，架体搭设最大高度不超过15米在结构层上进行卸负荷一次。外侧悬挂绿色密目安全网。每层搭设2个上料平台，布置在东侧为宜。①、架构尺寸设计立杆纵距0.9米，工作层间距1.8米。横杆间距0.9米，内排立杆距墙0.2米。②、连墙点的设置采用“软拉硬撑”方式：每二层预埋φ16钢筋与结构连接，作为拉结排架的安全作用。③、整体性拉杆件的设置沿脚手架两端和转角处起设置剪刀撑。每7~9根立杆设一道，且每片架子不少于三道，剪刀撑沿架高连续布置，在相邻两排剪刀撑之间，每隔10~15m高加设一组剪刀撑，剪刀撑的斜杆与水平面的交角必须控制在45~60度之间，剪刀撑的斜杆两端作旋转扣件与脚手架的立杆或大横杆扣紧处，在其蹭应增加2~4个扣结点。在脚手架立杆底端之上100~300mm处一律遍设纵向扫地杆，并与立杆连接牢固。本工程的一期工程共计8栋，各栋脚手架的搭设均按照各楼的具体情况进行搭设。各楼层层高详见上表。根据工程实际情况和现场施工需要考虑按如下搭设方案：各栋在非标准层采用落地式钢管脚手架，施工至标准层后采用悬挑式钢管脚手架。根据层高的不同，拟分段悬挑的层次如下：1、5、6栋从一层开始使用落地式脚手架，施工至6层楼面（施工至转换层后，部分脚手架站立到转换层楼面）后采用悬挑式钢管脚手架，钢管脚手架每8层重新悬挑一次，直至施工完毕。2、7、8栋从一层开始使用落地式脚手架，转换层施工后改用悬挑式脚手架...
