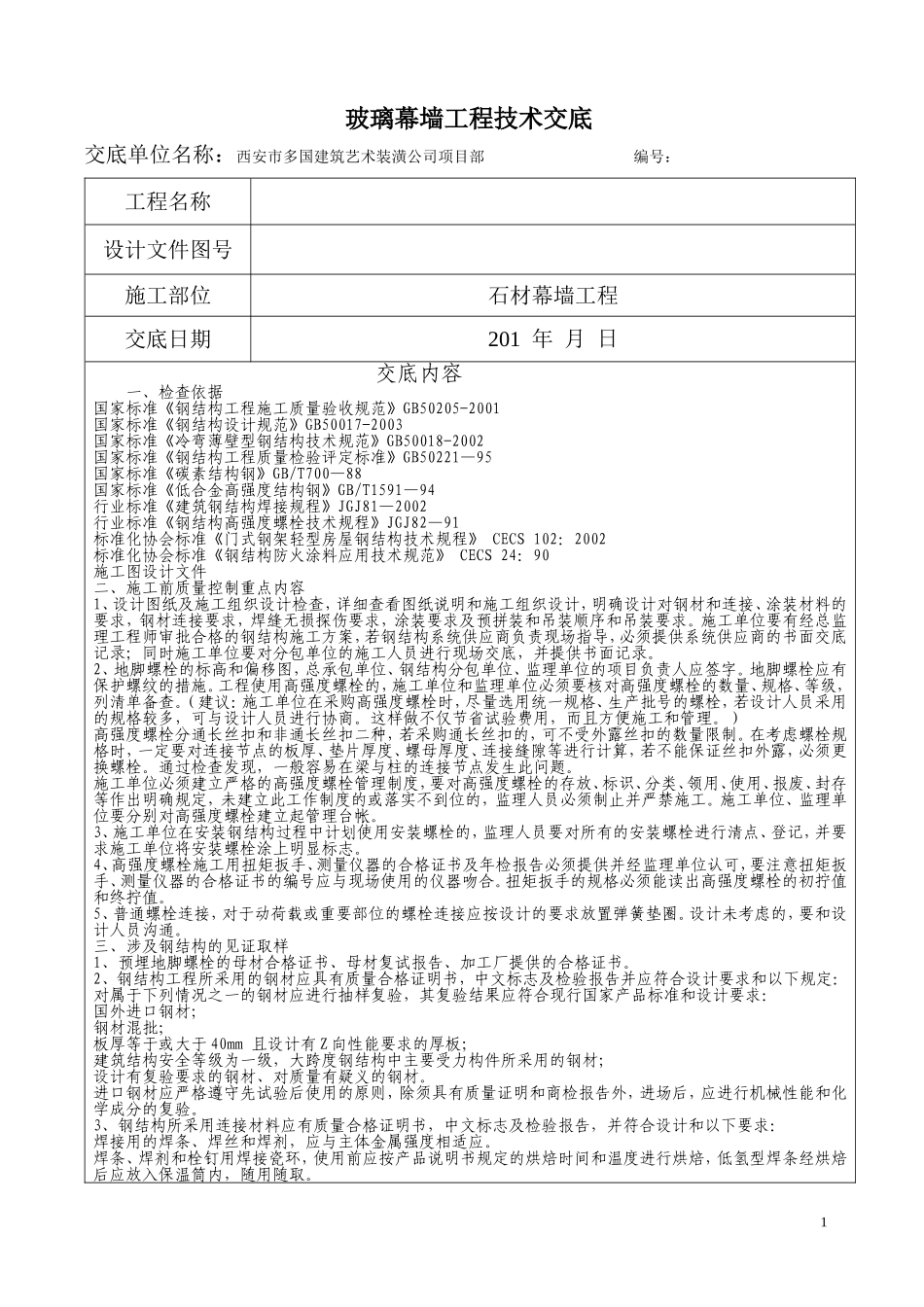

玻璃幕墙工程技术交底交底单位名称：西安市多国建筑艺术装潢公司项目部编号：工程名称设计文件图号施工部位石材幕墙工程交底日期201年月日交底内容一、检查依据国家标准《钢结构工程施工质量验收规范》GB50205-2001国家标准《钢结构设计规范》GB50017-2003国家标准《冷弯薄壁型钢结构技术规范》GB50018-2002国家标准《钢结构工程质量检验评定标准》GB50221—95国家标准《碳素结构钢》GB/T700—88国家标准《低合金高强度结构钢》GB/T1591—94行业标准《建筑钢结构焊接规程》JGJ81—2002行业标准《钢结构高强度螺栓技术规程》JGJ82—91标准化协会标准《门式钢架轻型房屋钢结构技术规程》CECS102：2002标准化协会标准《钢结构防火涂料应用技术规范》CECS24：90施工图设计文件二、施工前质量控制重点内容1、设计图纸及施工组织设计检查，详细查看图纸说明和施工组织设计，明确设计对钢材和连接、涂装材料的要求，钢材连接要求，焊缝无损探伤要求，涂装要求及预拼装和吊装顺序和吊装要求。施工单位要有经总监理工程师审批合格的钢结构施工方案，若钢结构系统供应商负责现场指导，必须提供系统供应商的书面交底记录；同时施工单位要对分包单位的施工人员进行现场交底，并提供书面记录。2、地脚螺栓的标高和偏移图，总承包单位、钢结构分包单位、监理单位的项目负责人应签字。地脚螺栓应有保护螺纹的措施。工程使用高强度螺栓的，施工单位和监理单位必须要核对高强度螺栓的数量、规格、等级，列清单备查。（建议：施工单位在采购高强度螺栓时，尽量选用统一规格、生产批号的螺栓，若设计人员采用的规格较多，可与设计人员进行协商。这样做不仅节省试验费用，而且方便施工和管理。）高强度螺栓分通长丝扣和非通长丝扣二种，若采购通长丝扣的，可不受外露丝扣的数量限制。在考虑螺栓规格时，一定要对连接节点的板厚、垫片厚度、螺母厚度、连接缝隙等进行计算，若不能保证丝扣外露，必须更换螺栓。通过检查发现，一般容易在梁与柱的连接节点发生此问题。施工单位必须建立严格的高强度螺栓管理制度，要对高强度螺栓的存放、标识、分类、领用、使用、报废、封存等作出明确规定，未建立此工作制度的或落实不到位的，监理人员必须制止并严禁施工。施工单位、监理单位要分别对高强度螺栓建立起管理台帐。3、施工单位在安装钢结构过程中计划使用安装螺栓的，监理人员要对所有的安装螺栓进行清点、登记，并要求施工单位将安装螺栓涂上明显标志。4、高强度螺栓施工用扭矩扳手、测量仪器的合格证书及年检报告必须提供并经监理单位认可，要注意扭矩扳手、测量仪器的合格证书的编号应与现场使用的仪器吻合。扭矩扳手的规格必须能读出高强度螺栓的初拧值和终拧值。5、普通螺栓连接，对于动荷载或重要部位的螺栓连接应按设计的要求放置弹簧垫圈。设计未考虑的，要和设计人员沟通。三、涉及钢结构的见证取样1、预埋地脚螺栓的母材合格证书、母材复试报告、加工厂提供的合格证书。2、钢结构工程所采用的钢材应具有质量合格证明书，中文标志及检验报告并应符合设计要求和以下规定：对属于下列情况之一的钢材应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求：国外进口钢材；钢材混批；板厚等于或大于40mm且设计有Z向性能要求的厚板；建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；设计有复验要求的钢材、对质量有疑义的钢材。进口钢材应严格遵守先试验后使用的原则，除须具有质量证明和商检报告外，进场后，应进行机械性能和化学成分的复验。3、钢结构所采用连接材料应有质量合格证明书，中文标志及检验报告，并符合设计和以下要求：焊接用的焊条、焊丝和焊剂，应与主体金属强度相适应。焊条、焊剂和栓钉用焊接瓷环，使用前应按产品说明书规定的烘焙时间和温度进行烘焙，低氢型焊条经烘焙后应放入保温筒内，随用随取。1不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂，焊丝、焊钉在使用前应清除油污、铁锈。焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。重要钢结...
