液压与气压传动4VIP免费

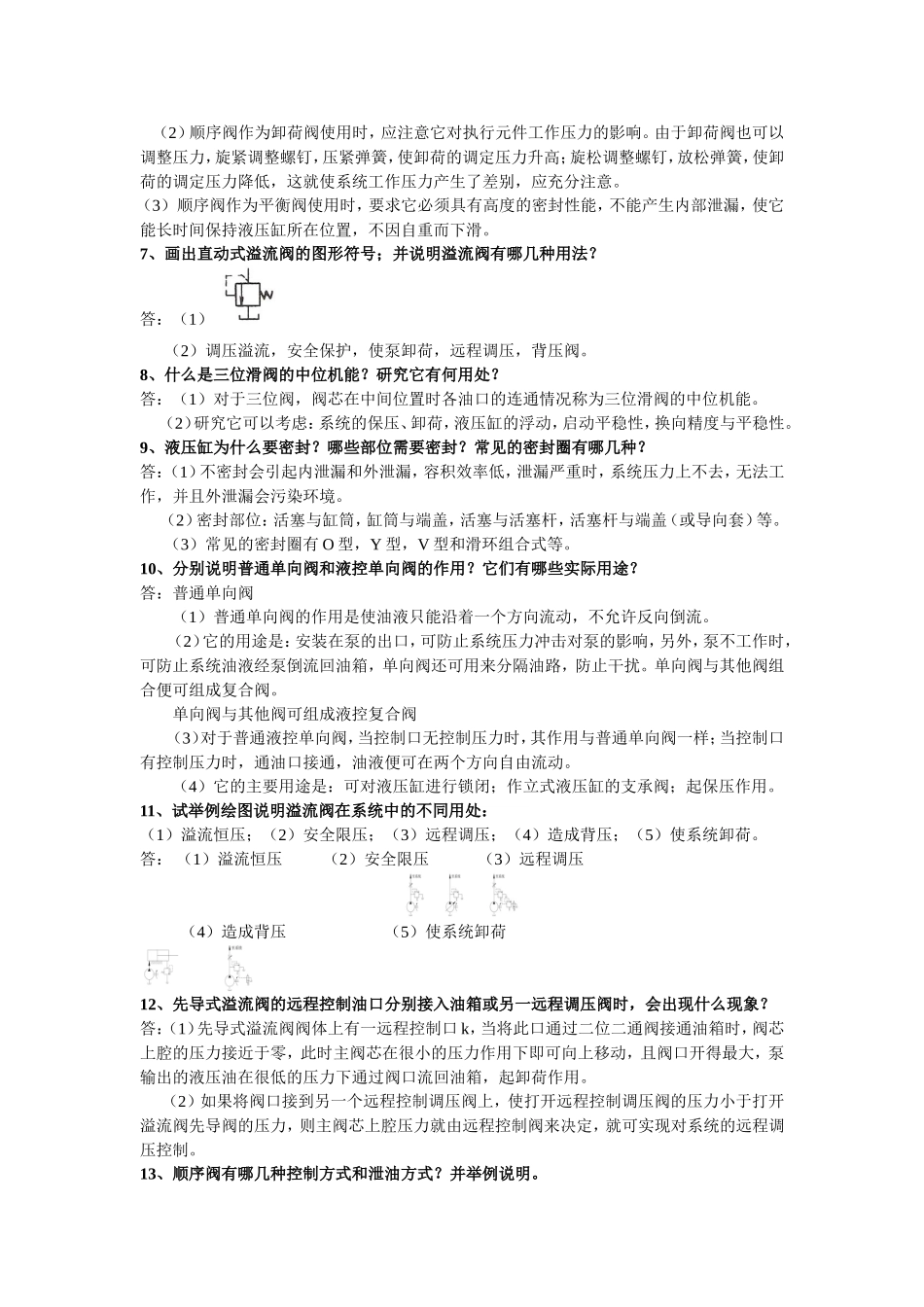

液压与气压传动4_第1页
1/7
液压与气压传动4_第2页
2/7
液压与气压传动4_第3页
3/7
1、画出液控单向阀的图形符号;并根据图形符号简要说明其工作原理。答:(1)(2)a当压力油从油口P1进入,克服弹簧力,推开单向阀阀芯,压力油从油口P2流出;b当压力油需从油口P2进入,从油口P1流出时,控制油口K须通入压力油,将单向阀阀芯打开。2、比较节流阀和调速阀的主要异同点。答:(1)结构方面:调速阀是由定差减压阀和节流阀组合而成,节流阀中没有定差减压阀。(2)性能方面:a相同点:通过改变节流阀开口的大小都可以调节执行元件的速度。b不同点:当节流阀的开口调定后,负载的变化对其流量稳定性的影响较大。而调速阀,当其中节流阀的开口调定后,调速阀中的定差减压阀则自动补偿负载变化的影响,使节流阀前后的压差基本为一定值,基本消除了负载变化对流量的影响。3、现有两个压力阀,由于铭牌脱落,分不清哪个是溢流阀,哪个是减压阀,又不希望把阀拆开,如何根据其特点作出正确判断?答:从外观上看溢流阀有进油口、出油口和控制油口,减压阀不但有进油口、出油口和控制油口,还多一个外泄油口。从而进行判断。4、先导式溢流阀原理如图所示,回答下列问题:(1)先导式溢流阀原理由哪两部分组成?(2)何处为调压部分?(3)阻尼孔的作用是什么?(4)主阀弹簧为什么可较软?解:(1)先导阀、主阀。(2)先导阀。(3)制造压力差。(4)只需克服主阀上下压力差作用在主阀上的力,不需太硬。5、溢流阀的主要作用有哪些?答:调压溢流,安全保护,使泵卸荷,远程调压,形成背压,多级调压。6、使用顺序阀应注意哪些问题?答:(1)由于执行元件的启动压力在调定压力以下,系统中压力控制阀又具有压力超调特性,因此控制顺序动作的顺序阀的调定压力不能太低,否则会出现误动作。(2)顺序阀作为卸荷阀使用时,应注意它对执行元件工作压力的影响。由于卸荷阀也可以调整压力,旋紧调整螺钉,压紧弹簧,使卸荷的调定压力升高;旋松调整螺钉,放松弹簧,使卸荷的调定压力降低,这就使系统工作压力产生了差别,应充分注意。(3)顺序阀作为平衡阀使用时,要求它必须具有高度的密封性能,不能产生内部泄漏,使它能长时间保持液压缸所在位置,不因自重而下滑。7、画出直动式溢流阀的图形符号;并说明溢流阀有哪几种用法?答:(1)(2)调压溢流,安全保护,使泵卸荷,远程调压,背压阀。8、什么是三位滑阀的中位机能?研究它有何用处?答:(1)对于三位阀,阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。(2)研究它可以考虑:系统的保压、卸荷,液压缸的浮动,启动平稳性,换向精度与平稳性。9、液压缸为什么要密封?哪些部位需要密封?常见的密封圈有哪几种?答:(1)不密封会引起内泄漏和外泄漏,容积效率低,泄漏严重时,系统压力上不去,无法工作,并且外泄漏会污染环境。(2)密封部位:活塞与缸筒,缸筒与端盖,活塞与活塞杆,活塞杆与端盖(或导向套)等。(3)常见的密封圈有O型,Y型,V型和滑环组合式等。10、分别说明普通单向阀和液控单向阀的作用?它们有哪些实际用途?答:普通单向阀(1)普通单向阀的作用是使油液只能沿着一个方向流动,不允许反向倒流。(2)它的用途是:安装在泵的出口,可防止系统压力冲击对泵的影响,另外,泵不工作时,可防止系统油液经泵倒流回油箱,单向阀还可用来分隔油路,防止干扰。单向阀与其他阀组合便可组成复合阀。单向阀与其他阀可组成液控复合阀(3)对于普通液控单向阀,当控制口无控制压力时,其作用与普通单向阀一样;当控制口有控制压力时,通油口接通,油液便可在两个方向自由流动。(4)它的主要用途是:可对液压缸进行锁闭;作立式液压缸的支承阀;起保压作用。11、试举例绘图说明溢流阀在系统中的不同用处:(1)溢流恒压;(2)安全限压;(3)远程调压;(4)造成背压;(5)使系统卸荷。答:(1)溢流恒压(2)安全限压(3)远程调压(4)造成背压(5)使系统卸荷12、先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时,会出现什么现象?答:(1)先导式溢流阀阀体上有一远程控制口k,当将此口通过二位二通阀接通油箱时,阀芯上腔的压力接近于零,此时主阀芯在很小的压力作用下即可向...
