钢屋面工程施工吊装方案VIP免费

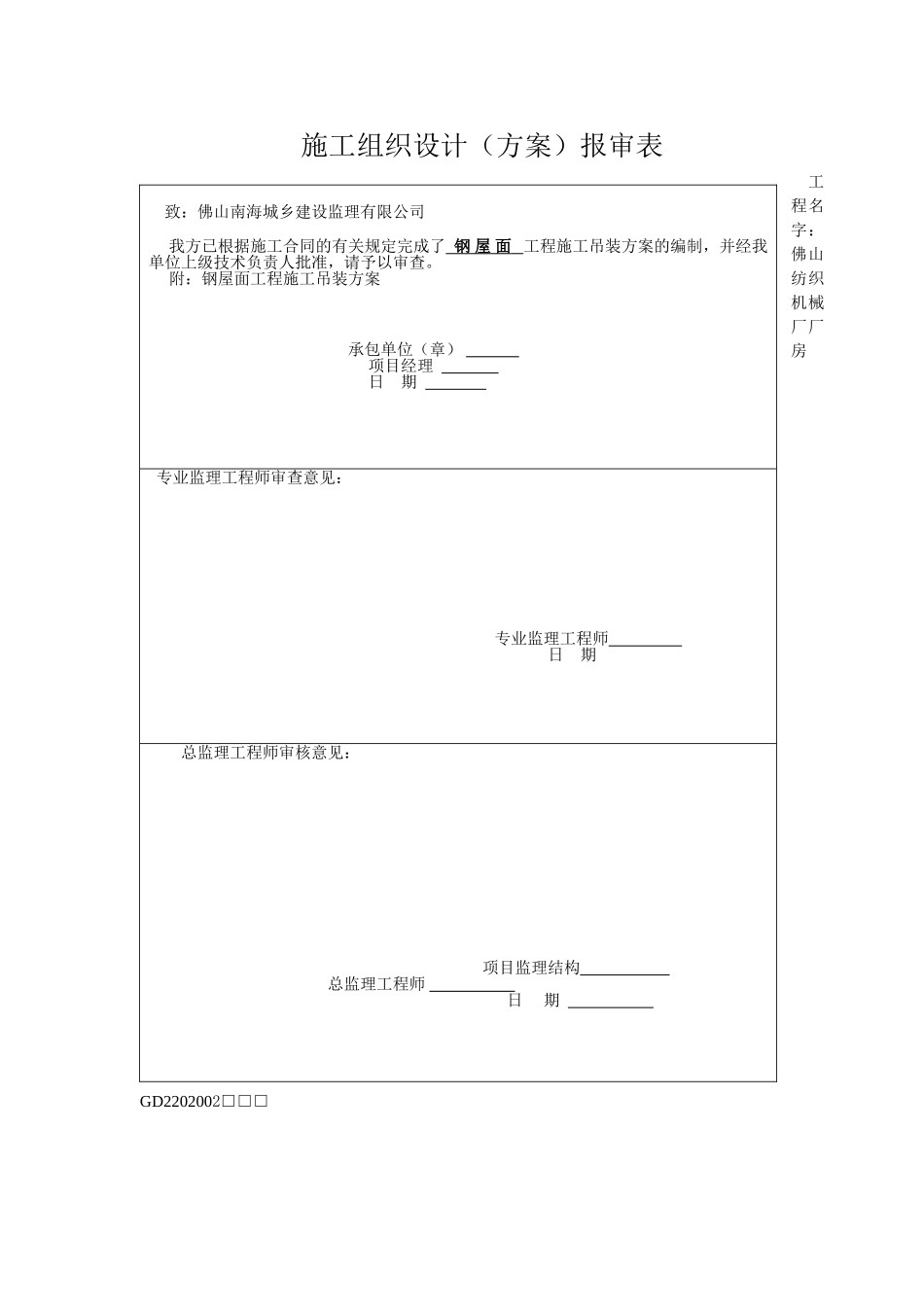

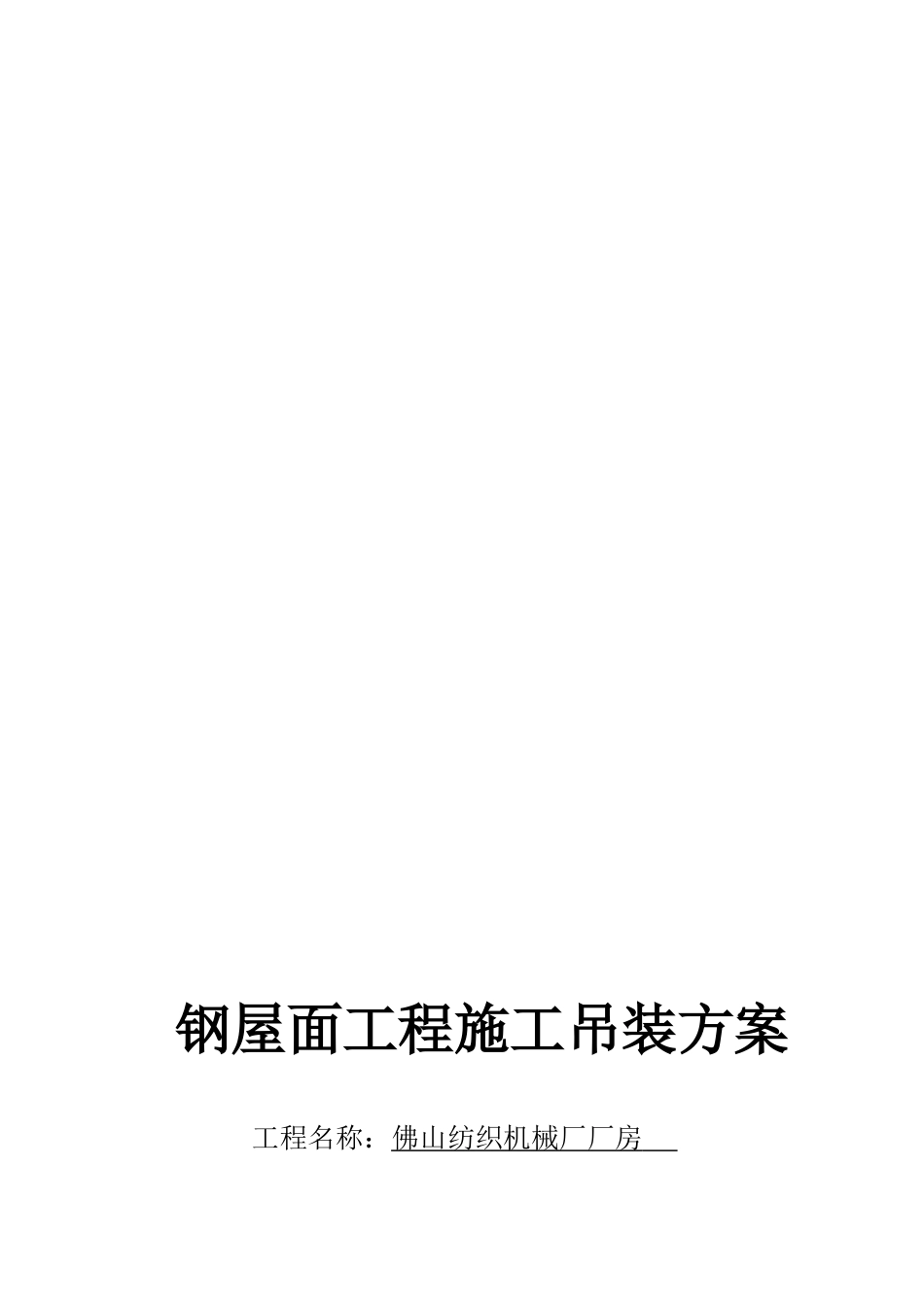

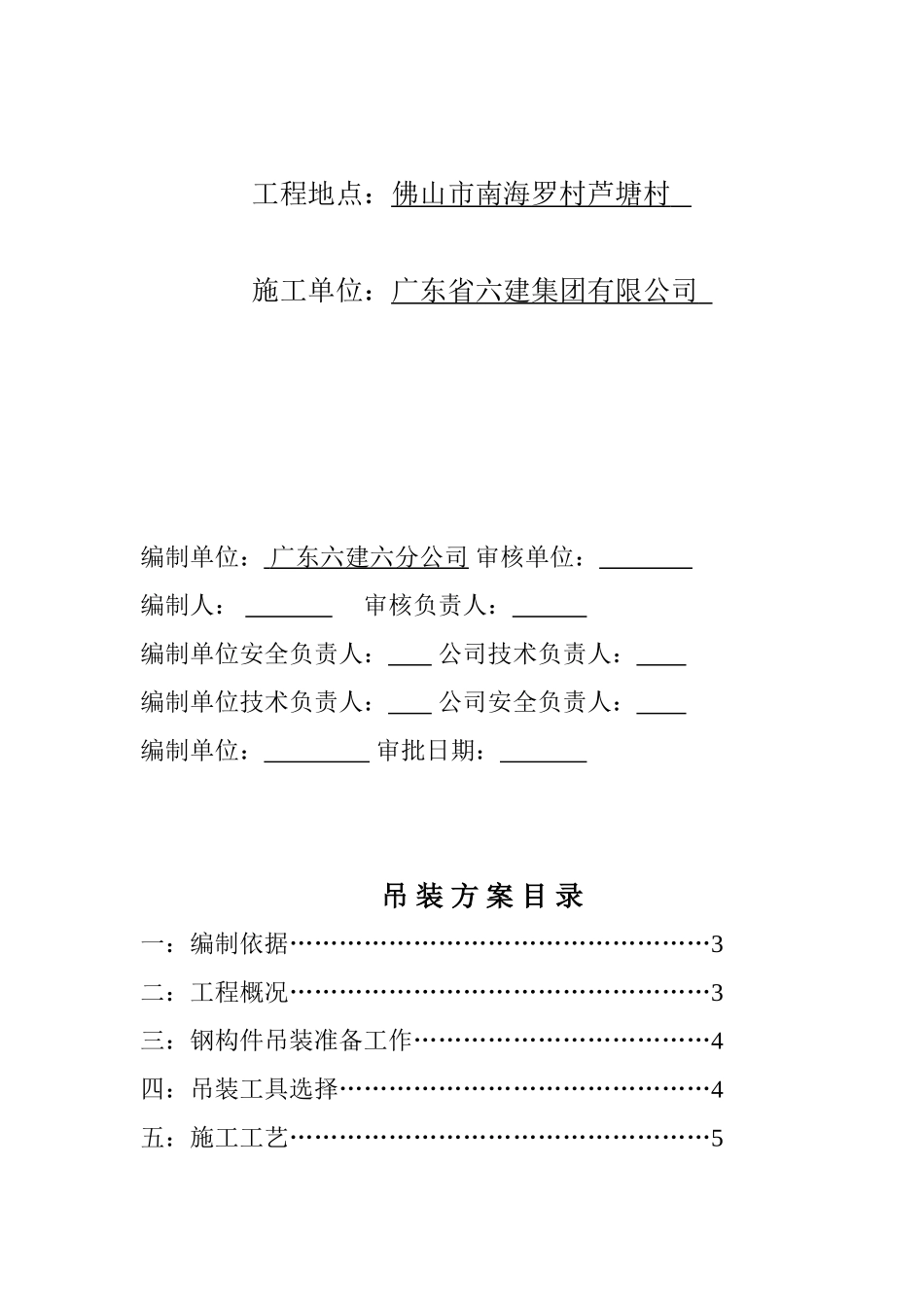

施工组织设计（方案）报审表工程名字：佛山纺织机械厂厂房GD2202002□□□致：佛山南海城乡建设监理有限公司我方已根据施工合同的有关规定完成了钢屋面工程施工吊装方案的编制，并经我单位上级技术负责人批准，请予以审查。附：钢屋面工程施工吊装方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理结构总监理工程师日期钢屋面工程施工吊装方案工程名称：佛山纺织机械厂厂房工程地点：佛山市南海罗村芦塘村施工单位：广东省六建集团有限公司编制单位：广东六建六分公司审核单位：编制人：审核负责人：编制单位安全负责人：公司技术负责人：编制单位技术负责人：公司安全负责人：编制单位：审批日期：吊装方案目录一：编制依据……………………………………………3二：工程概况……………………………………………3三：钢构件吊装准备工作………………………………4四：吊装工具选择………………………………………4五：施工工艺……………………………………………5六：技术安全措施………………………………………7七：质量保证措施………………………………………12八：进度保证措施………………………………………14九：雨季施工注意事项…………………………………15十：现场管理机构及人员安排…………………………15十一：突发事件应急处理流程…………………………16十二：工程技术资料管理………………………………18十三：附件………………………………………………18一、编制依据方案设计依据佛山市南海城乡建筑设计有限公司设计的钢结构工程设计蓝图，根据国家现行，颁布的相关，及国家现行颁布的有关制作施工及验收规范和质量检查标准编制。具体包括：1、05－2001《钢结构工程施工质量验收规范》2、1345－89《钢焊缝手工超声波探伤方法和探伤结果的分级》3、81－20002《建筑钢结构焊接规程》4、923－88《涂装前钢材表面锈浊等级合除锈等级》5、50207－2002《屋面工··程施工质量验收规范》6、BG50300－2001《建筑工程施工质量验收统一标准》7、GB50015－2002《冷弯薄壁型钢结构技术规程》8、JGJ59－99《建筑施工安全检查标准》二、工程概况：本钢结构工程厂房建筑面积：5940㎡,长度为90M，宽度66M，层数为单层，采用圆拱钢屋架，单跨18M，共有五连跨；柱间距6M，檐口高度11M。（1）、本钢管屋面结构工程为单层桁架结构，钢管屋架用螺栓连接支撑在钢筋混凝土柱上，工程使用年限为50年。本钢结构工程的钢材主要采用材质为Q235B高频焊接钢管。檩条与檩托、隅撑，隅撑与钢架斜度等次要连接采用普通螺栓，固定屋、墙面钢板自攻螺丝应经镀锌处理，螺丝之帽盖用尼龙头附著，且钻尾能够自行钻孔固定在钢结构上。2、檩条为C型冷变薄型钢C140*50*20*2.5；屋面浪板采用0.5厚彩色压型钢板加50mm厚保温棉。3、本工程使用高频焊管焊接成榀钢梁架，双榀屋架构成一个吊件重约1.45t上下弦采用D114＊2.5高频焊管，其他主要采用D45.5＊2.0、D33.5＊2.0、D75.5＊2.0高频焊管。4.结构安装前应对构件进行全面检查验收。5、构件堆放场地应事先平整夯实，并做好四周排水。6、所有焊缝都必须进行外观检查，趾部区、过渡区焊缝外观质量应符合二级焊缝标准。主要接头应对整条焊缝探伤。主管对接接头、钢衬垫、完全焊透焊接，焊缝质量等级为二级，支管与主管相贯线焊接，焊缝质量等级为三级。钢管构件的外露端口用钢板焊接封闭。7、结构吊安装时，应采取有效措施，确保结构的稳定，并防止产生过大变形。不得利用已安装就位的构件起吊其他重物。8、制作前钢构件表面均为进行喷砂（抛丸）除锈处理，不得手工除锈，除锈质量等级应达到国标GB10923中Sa2级标准。底漆采用Y53-31红丹环氧防锈漆（H53-32红丹环氧醇酸防锈漆），防锈底漆干漆膜厚度≮80µm。安装后涂调合漆，干漆膜总厚度≮150µm。9、施工所选用钢结构防火涂料与防锈浊油漆（涂料）之间应进行相容性测试，试验合格后方可使用。本工程钢结构耐火等级为二级，耐火极限为1小时。三、钢结构吊装前的准备工作1、吊装时柱混凝土强度已达到设计要求。2、地面基层的回填土应分层夯实，砂石...
