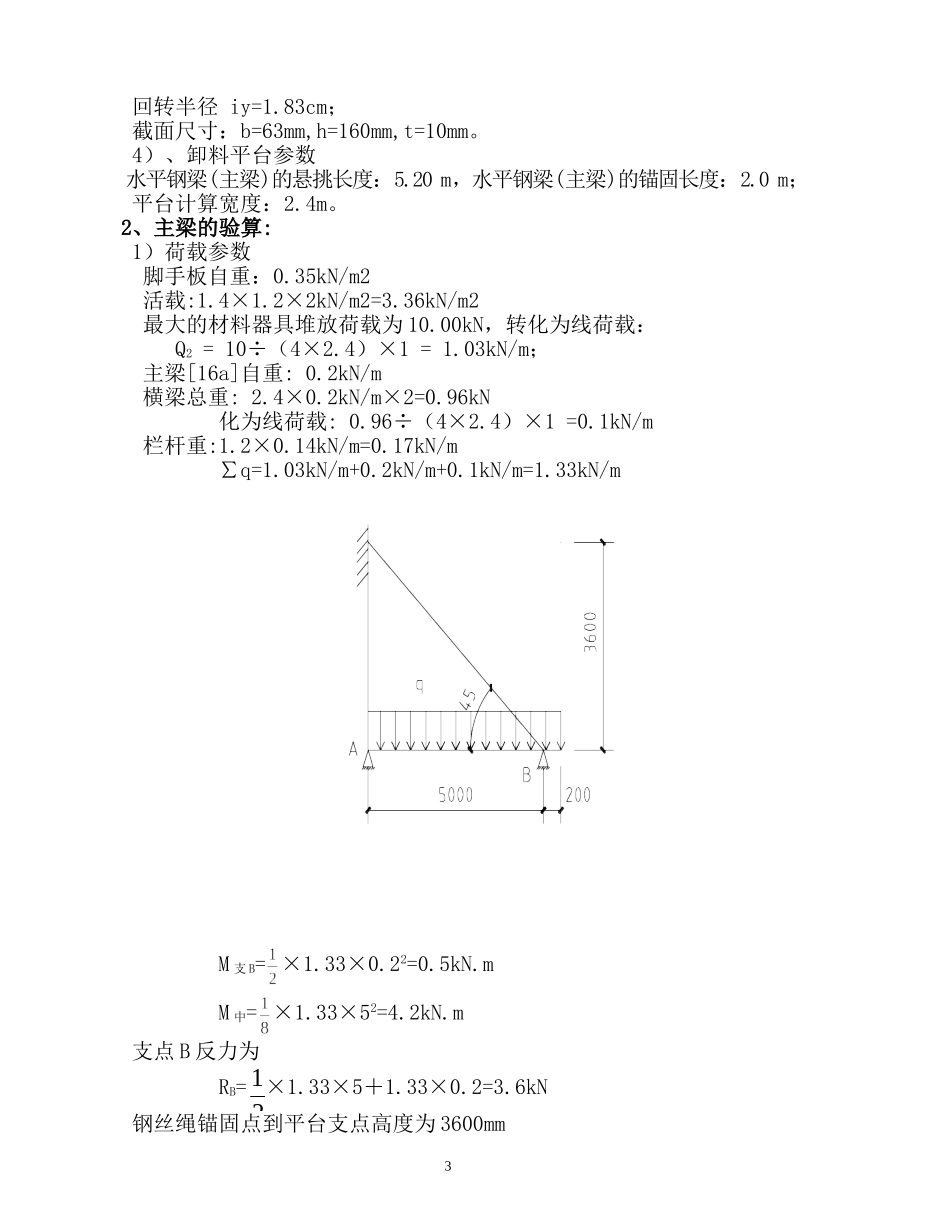

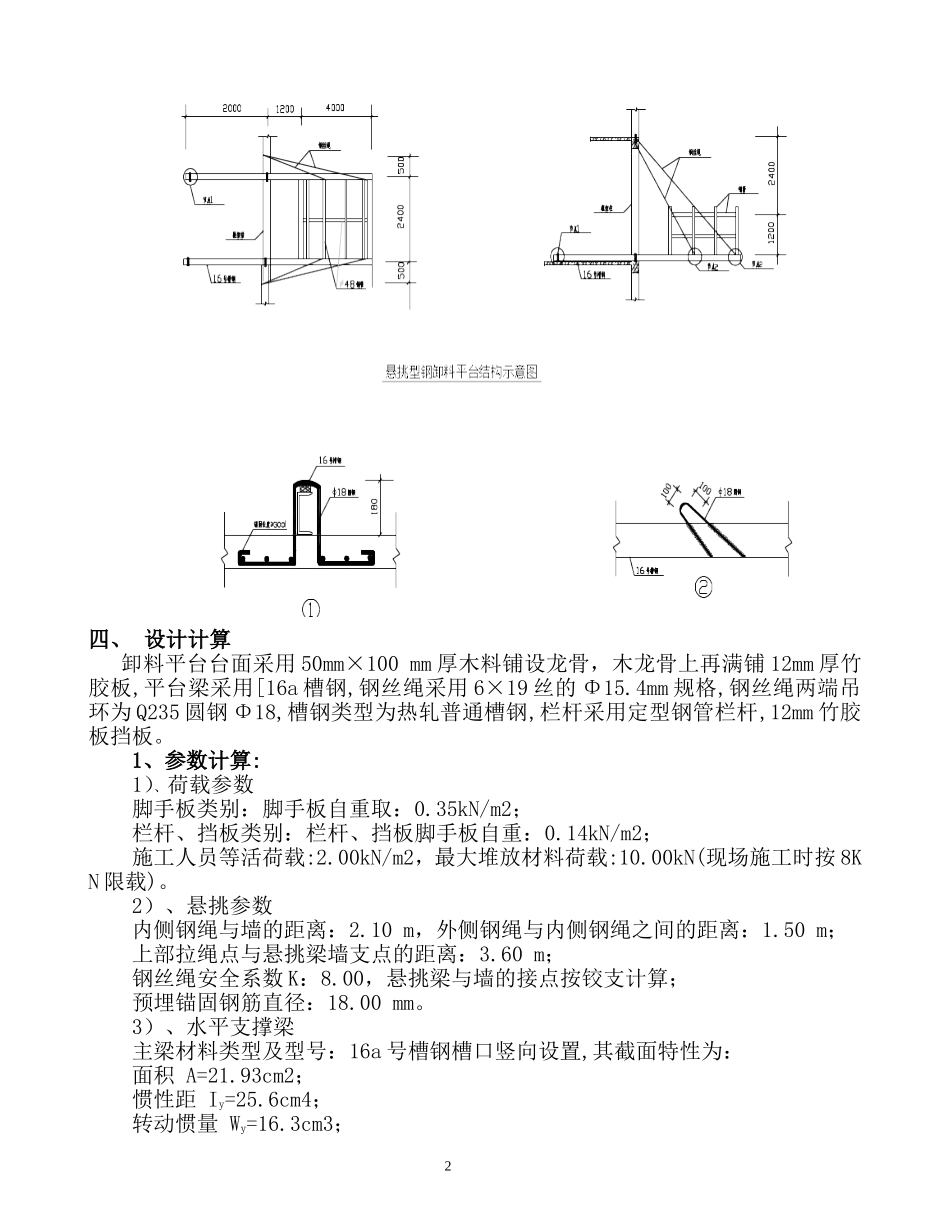

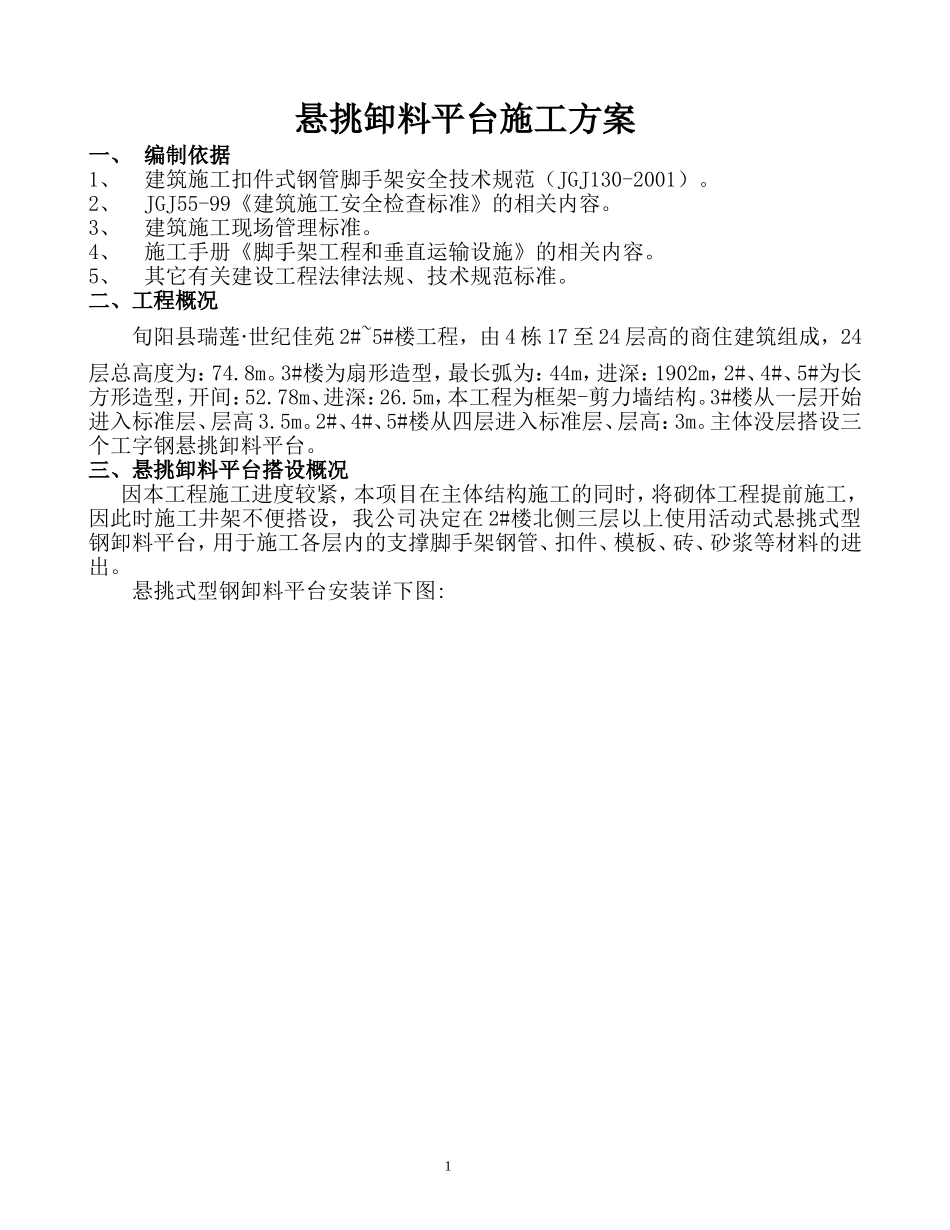

悬挑卸料平台施工方案一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。2、JGJ55-99《建筑施工安全检查标准》的相关内容。3、建筑施工现场管理标准。4、施工手册《脚手架工程和垂直运输设施》的相关内容。5、其它有关建设工程法律法规、技术规范标准。二、工程概况旬阳县瑞莲·世纪佳苑2#~5#楼工程，由4栋17至24层高的商住建筑组成，24层总高度为：74.8m。3#楼为扇形造型，最长弧为：44m，进深：1902m，2#、4#、5#为长方形造型，开间：52.78m、进深：26.5m，本工程为框架-剪力墙结构。3#楼从一层开始进入标准层、层高3.5m。2#、4#、5#楼从四层进入标准层、层高：3m。主体没层搭设三个工字钢悬挑卸料平台。三、悬挑卸料平台搭设概况因本工程施工进度较紧，本项目在主体结构施工的同时，将砌体工程提前施工，因此时施工井架不便搭设，我公司决定在2#楼北侧三层以上使用活动式悬挑式型钢卸料平台，用于施工各层内的支撑脚手架钢管、扣件、模板、砖、砂浆等材料的进出。悬挑式型钢卸料平台安装详下图:1四、设计计算卸料平台台面采用50mm×100mm厚木料铺设龙骨，木龙骨上再满铺12mm厚竹胶板,平台梁采用[16a槽钢,钢丝绳采用6×19丝的Φ15.4mm规格,钢丝绳两端吊环为Q235圆钢Φ18,槽钢类型为热轧普通槽钢,栏杆采用定型钢管栏杆,12mm竹胶板挡板。1、参数计算:1）、荷载参数脚手板类别：脚手板自重取：0.35kN/m2；栏杆、挡板类别：栏杆、挡板脚手板自重：0.14kN/m2；施工人员等活荷载:2.00kN/m2，最大堆放材料荷载:10.00kN(现场施工时按8KN限载)。2）、悬挑参数内侧钢绳与墙的距离：2.10m，外侧钢绳与内侧钢绳之间的距离：1.50m；上部拉绳点与悬挑梁墙支点的距离：3.60m；钢丝绳安全系数K：8.00，悬挑梁与墙的接点按铰支计算；预埋锚固钢筋直径：18.00mm。3）、水平支撑梁主梁材料类型及型号：16a号槽钢槽口竖向设置,其截面特性为：面积A=21.93cm2；惯性距Iy=25.6cm4；转动惯量Wy=16.3cm3；2回转半径iy=1.83cm；截面尺寸：b=63mm,h=160mm,t=10mm。4）、卸料平台参数水平钢梁(主梁)的悬挑长度：5.20m，水平钢梁(主梁)的锚固长度：2.0m；平台计算宽度：2.4m。2、主梁的验算:1）荷载参数脚手板自重：0.35kN/m2活载:1.4×1.2×2kN/m2=3.36kN/m2最大的材料器具堆放荷载为10.00kN，转化为线荷载：Q2=10÷（4×2.4）×1=1.03kN/m；主梁[16a]自重:0.2kN/m横梁总重:2.4×0.2kN/m×2=0.96kN化为线荷载:0.96÷（4×2.4）×1=0.1kN/m栏杆重:1.2×0.14kN/m=0.17kN/m∑q=1.03kN/m+0.2kN/m+0.1kN/m=1.33kN/mM支B=×1.33×0.22=0.5kN.mM中=×1.33×52=4.2kN.m支点B反力为RB=×1.33×5＋1.33×0.2=3.6kN钢丝绳锚固点到平台支点高度为3600mm3α=arctan3.6/5=35.80钢丝拉绳拉力TT==3.6÷0.58=6.15kN主梁承受轴向压力NN=Tcosα=6.15×0.81=4.99kN因主梁为压弯构件,应按《钢结构设计》（BG50017-2003）中第5.2章计算主梁的强度与稳定性。2）、强度计算按规范BG50017-2003中公式（5.2.1)计算主梁强度式中------与截面模量相应的截面塑性发展系数,取值1.05;N------主梁轴向力(4.99KN)；-----主梁最大弯矩(4.2KN.m)；An------主梁截面面积(2509mm2)；W------主梁截面模量(141400mm3)；f------钢材抗压强度、抗弯强度(215N/mm2)。4.99×103/2509+4.2×106/（1.05×141400）=30N/mm2<215N/mm2，满足要求!3）、稳定性计算主梁稳定性按下式计算：式中N------所计算构件段范围内的轴心压力；NEx’------参数，NEx’=；------弯矩作用平面内的轴心受压构件稳定系数；Mx------所计算构件段范围内的最大弯矩；-----在弯矩作用平面内对较大受压纤维的毛截面模量；----等效弯矩系数，取值为1.0。=5000÷70.4=71NEx’=3.142×206×103×2509/（1.1×712）=919KN4查钢结构设计规范(GB50017-2003)附表C-1得=0.876;4.99×103/（0.876×2509）+1.0×4.2×106/［1.05×141400×（1-0.8×4.99×103/919000）=30N/mm2<215N/mm2满足要求!4、钢丝拉绳的内力验算:钢丝绳拉力为6.15KN,根据建筑施工手册表14-2选用6×19的φ17规格钢丝绳,抗拉强度为1850N/mm2,钢丝绳破断拉力为200KN,查施工手册表14-4规格6*19钢丝换算系...
