深圳华冠JKF 系列无功功率自动补偿控制器使用说明书VIP专享VIP免费

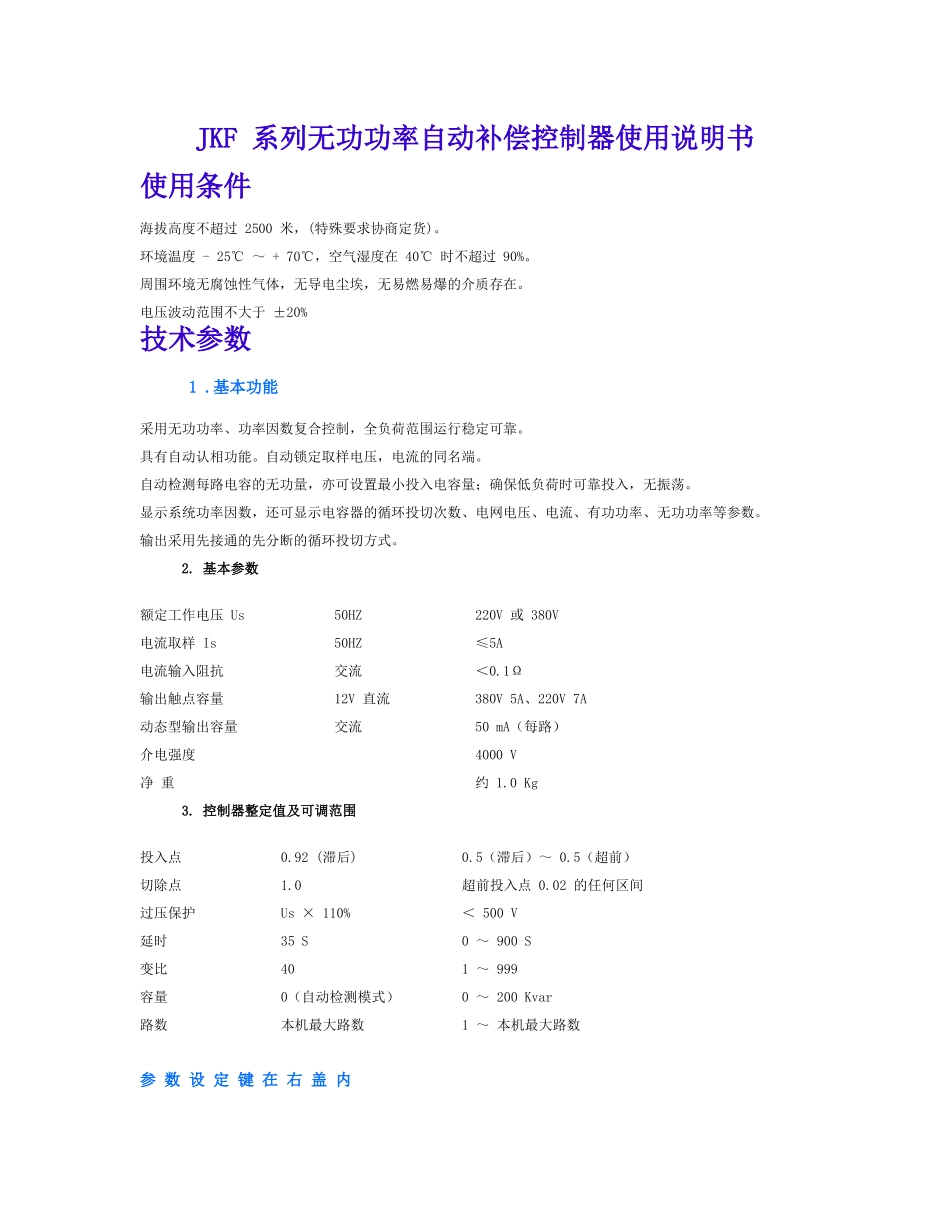

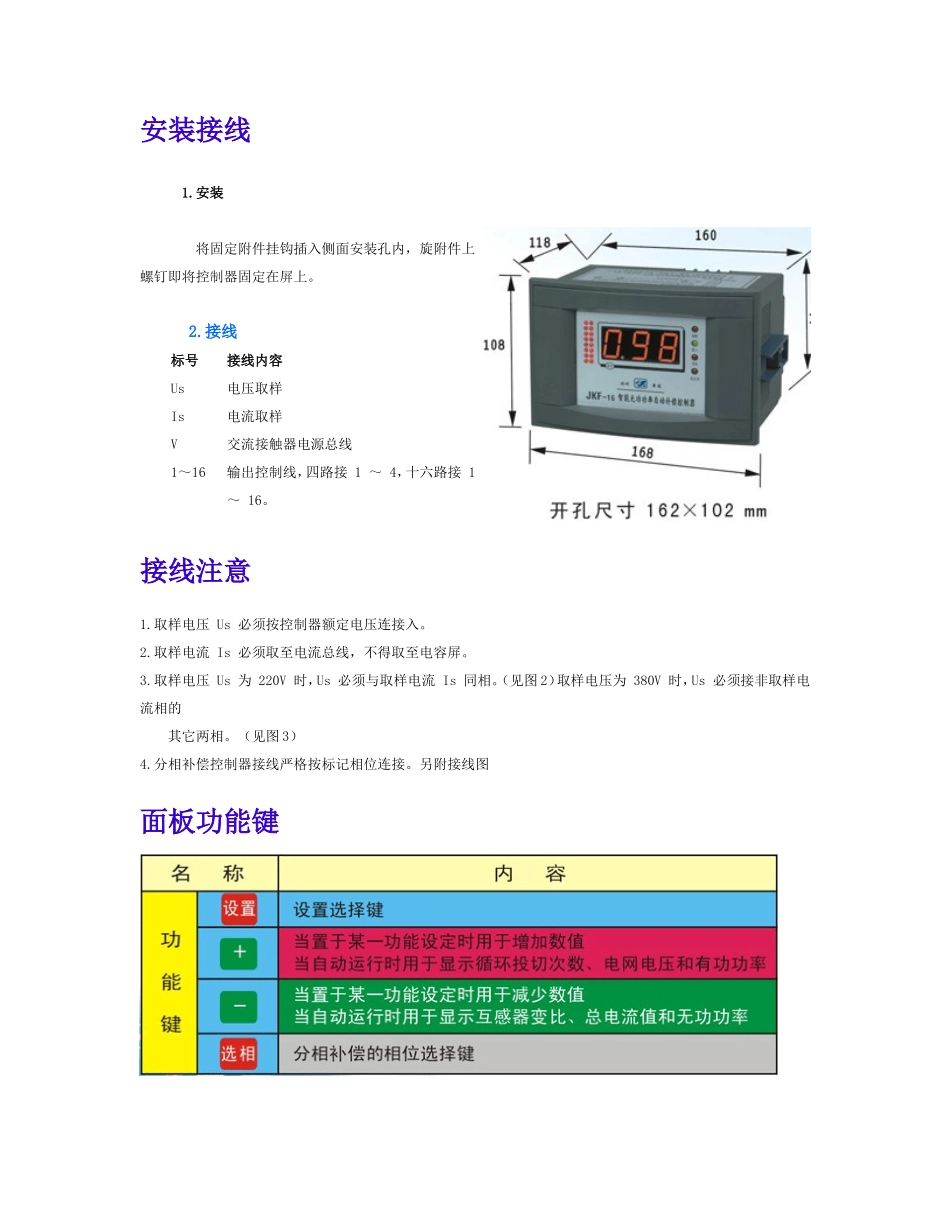

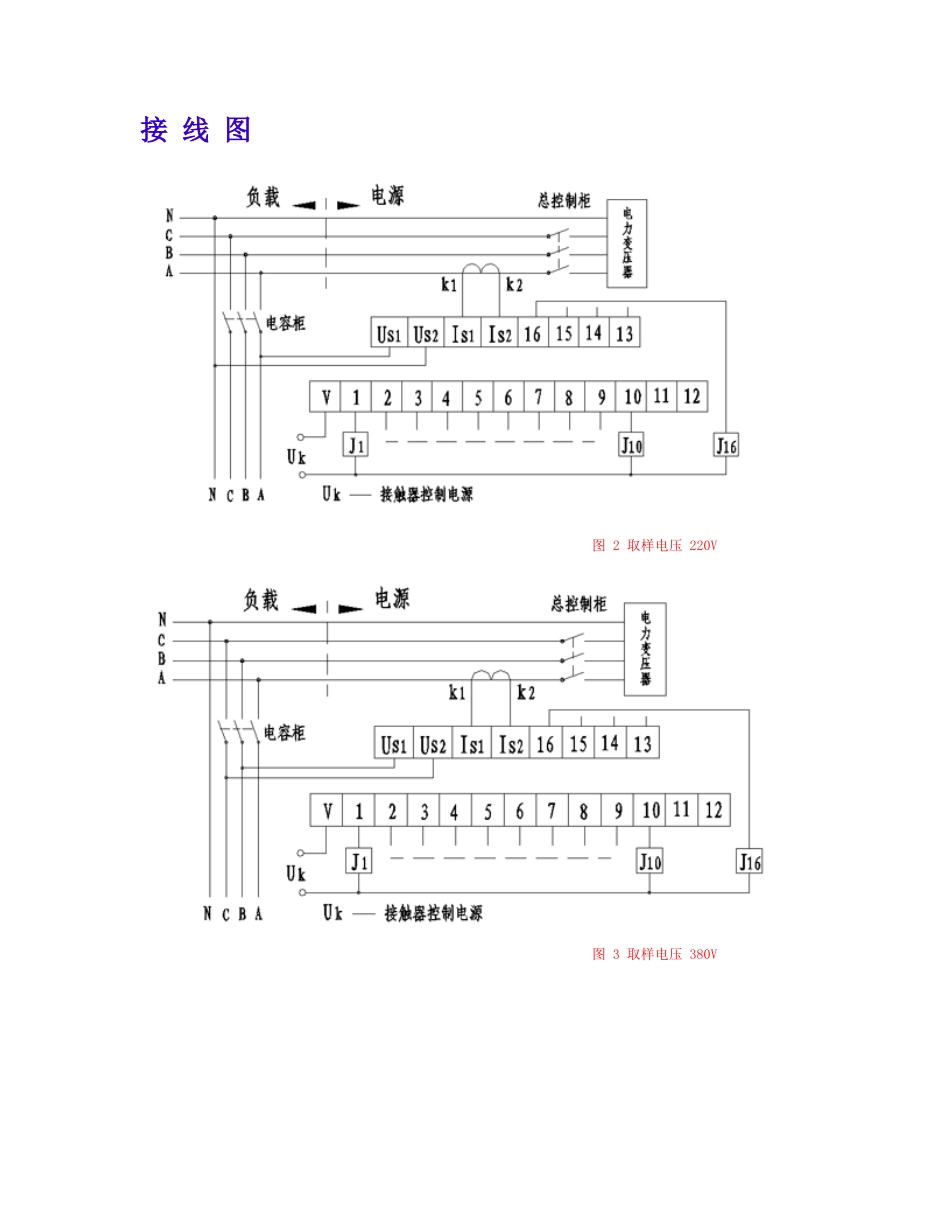

JKF系列无功功率自动补偿控制器使用说明书使用条件海拔高度不超过2500米，(特殊要求协商定货)。环境温度-25℃～+70℃，空气湿度在40℃时不超过90%。周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。电压波动范围不大于±20%技术参数1.基本功能采用无功功率、功率因数复合控制，全负荷范围运行稳定可靠。具有自动认相功能。自动锁定取样电压，电流的同名端。自动检测每路电容的无功量，亦可设置最小投入电容量；确保低负荷时可靠投入，无振荡。显示系统功率因数，还可显示电容器的循环投切次数、电网电压、电流、有功功率、无功功率等参数。输出采用先接通的先分断的循环投切方式。2.基本参数额定工作电压Us电流取样Is电流输入阻抗输出触点容量动态型输出容量介电强度净重50HZ50HZ交流12V直流交流220V或380V≤5A＜0.1Ω380V5A、220V7A50mA（每路）4000V约1.0Kg3.控制器整定值及可调范围投入点切除点过压保护延时变比容量路数0.92(滞后)1.0Us×110%35S400（自动检测模式）本机最大路数0.5（滞后）～0.5（超前）超前投入点0.02的任何区间＜500V0～900S1～9990～200Kvar1～本机最大路数参数设定键在右盖内安装接线1.安装将固定附件挂钩插入侧面安装孔内，旋附件上螺钉即将控制器固定在屏上。2.接线标号接线内容UsIsV1～16电压取样电流取样交流接触器电源总线输出控制线，四路接1～4，十六路接1～16。接线注意1.取样电压Us必须按控制器额定电压连接入。2.取样电流Is必须取至电流总线，不得取至电容屏。3.取样电压Us为220V时，Us必须与取样电流Is同相。（见图2）取样电压为380V时，Us必须接非取样电流相的其它两相。（见图3）4.分相补偿控制器接线严格按标记相位连接。另附接线图面板功能键接线图图2取样电压220V图3取样电压380V图4动态型调试1.设定本机在出厂时已设定各控制参数，为防止误调整，需将控制器后部的修改设置开关断开，才能重新设置数据。按键，选择需重设的参数（对应小灯亮），按或键设置新参数。【投入】投入点【切除】切除点【延时】投、切延时时间【过压】按取样电压设置过压保护值，欠压保护值自动设置在过压保护值的70%。【变比】准确的电流互感器变比，例如：互感器200/5时设为40。【容量】设置单组电容的最小电容量，单位为Kvar。设置为0时，按自动检测模式运行。【路数】如本机为12路输出，可在1～12范围内任选路数，选设8，则为8路输出，余类推。分相补偿控制器按三相平衡的原则，用以上方法一次设定。参数设定完毕15秒后，自动运行显示灯亮，智能控制器恢复自动运行状态，合上修改设置开关，全部设定数据存储在数据库内，断电后仍保留。2.手动1、按键，使手动灯亮，按、键，手动投、切电容。在手动状态时，面板投入、切除灯同时闪亮给予提示，不能自动返回自动状态。2、分相补偿控制器，按键，使对应相位灯亮，对该相电容手动投切。三个相位灯同时亮时，对共补部分的电容手动投切。3.查询在自动运行状态，按键，先显示电容投切循环次数，后显示电压。再按键显示有功功率的代号P及KW数。按键，先显示变比，后显示电流。再按键显示无功功率的代号q及Kvar数，停止按键15秒后返回自动运行。分相补偿的控制器，按键，使对应的相位指示灯亮，显示该相的功率因数，并可查询该相的参数。4.低无功状态“低无功”灯亮时，表示负载无功功率小于一组电容的补偿量，为防止投切振荡，功率因数较低也不会投入补偿电容。系统故障的排除因一些容易忽视的接线错误，会造成整个电容补偿系统不能正常运行，现将较多见的故障现象及检查排除方法分述如下：1.显示“[.00”，应作以下判断：负载电流小于取样电流互感器原边值的2%时，是正常的。大于2%时，测量控制器电流取样Is端电流，所测电流小于100mA，可能是取样电流回路没有连通，或并联了其它仪表，应改为串联。2.随着补偿电容的投入，控制器显示COSφ值变化不正常，应查取样电流信号Is和取样电压信号Us的相位。用万用表交流500V档，将一支表笔接触取样电流互感器所在的母排，另一支表笔接触控制器的Us端，如两点电压为零即Us与Is同相，判断清楚相位后，按要求连接。3.随着补偿电容的投入，控制器上COSφ指示几乎不变化...
