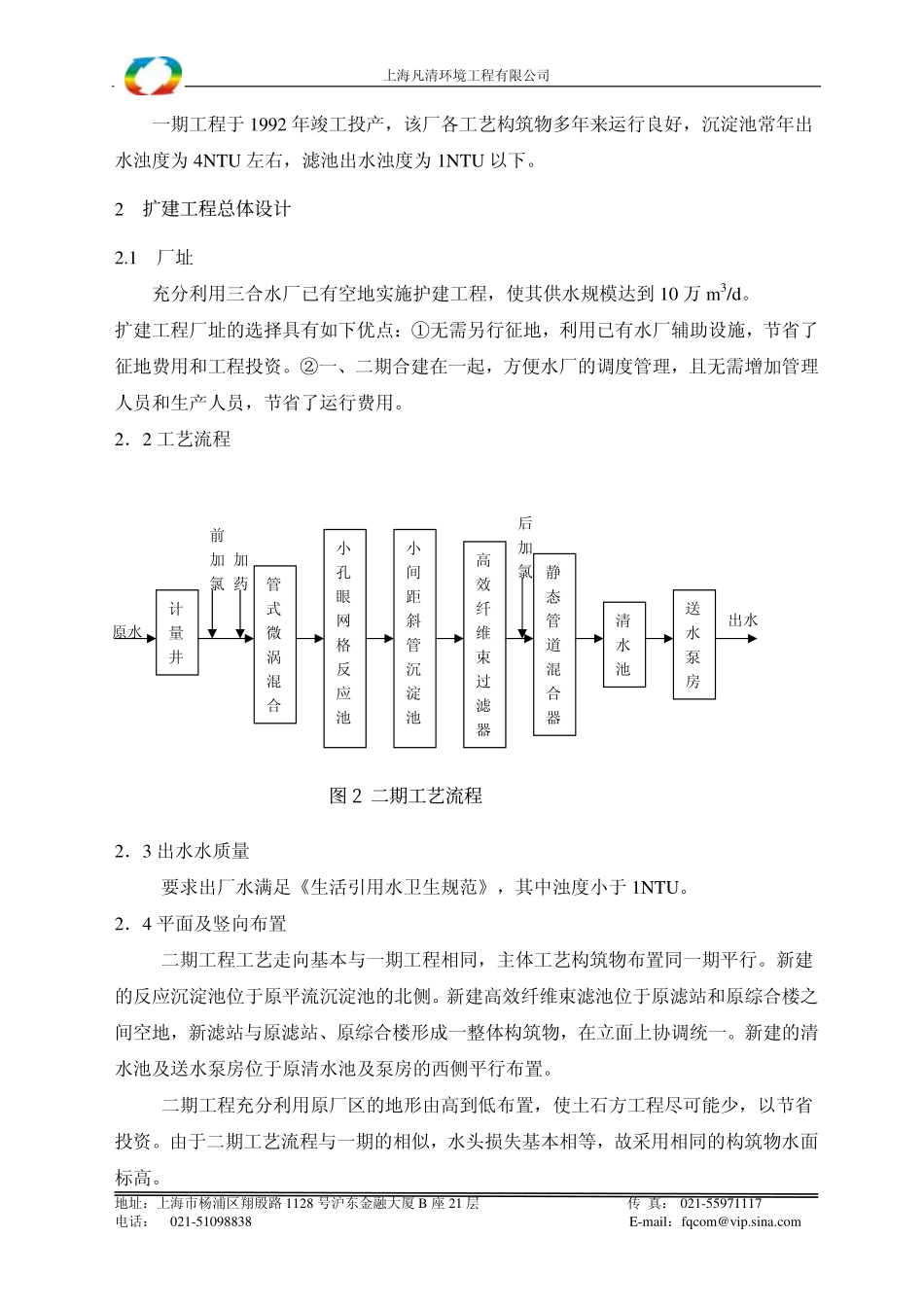

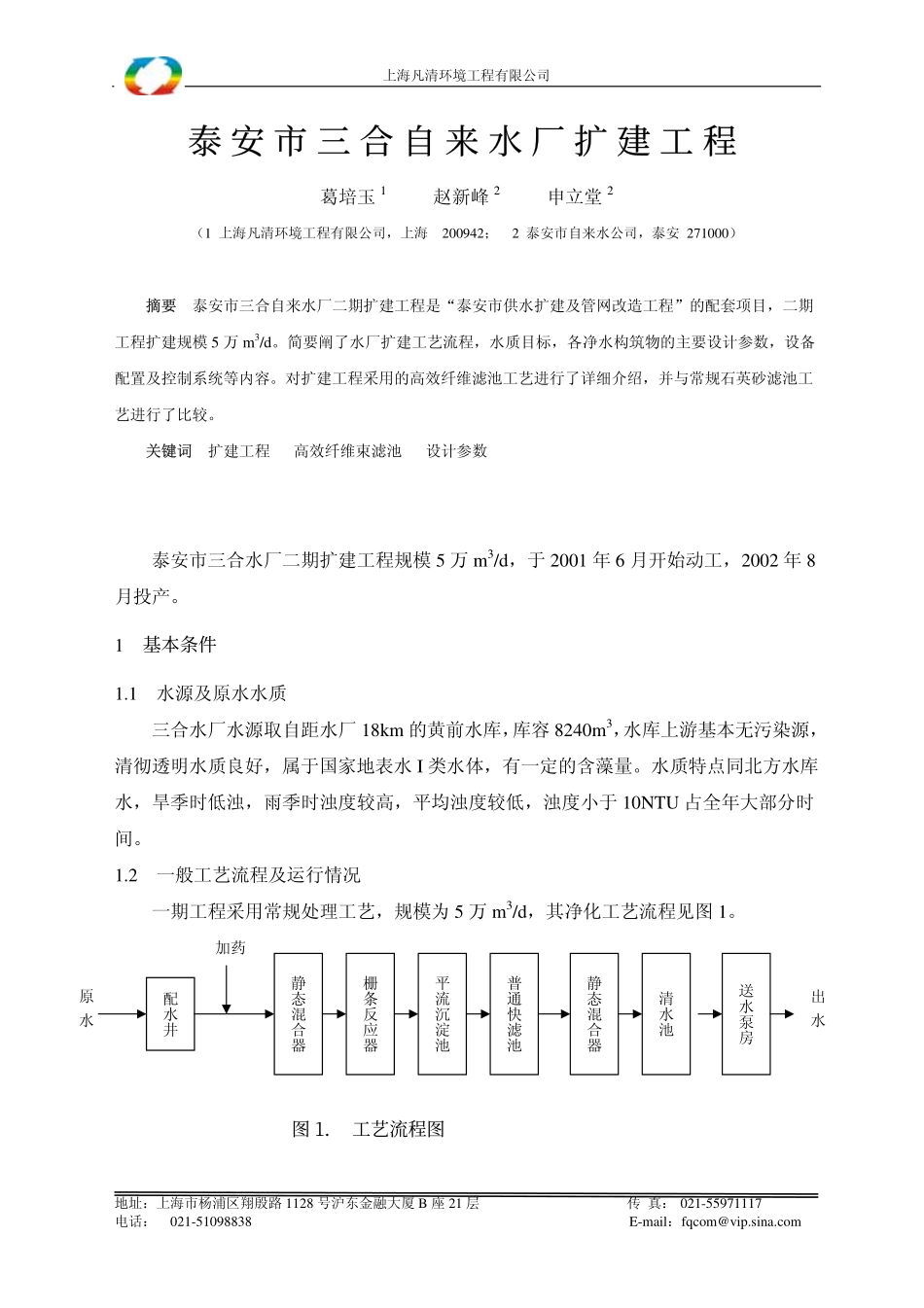

上海凡清环境工程有限公司地址：上海市杨浦区翔殷路1128号沪东金融大厦B座21层传真：021-55971117电话：021-51098838E-mail：fqcom@vip.sina.com泰安市三合自来水厂扩建工程葛培玉1赵新峰2申立堂2（1上海凡清环境工程有限公司，上海200942；2泰安市自来水公司，泰安271000）摘要泰安市三合自来水厂二期扩建工程是“泰安市供水扩建及管网改造工程”的配套项目，二期工程扩建规模5万m3/d。简要阐了水厂扩建工艺流程，水质目标，各净水构筑物的主要设计参数，设备配置及控制系统等内容。对扩建工程采用的高效纤维滤池工艺进行了详细介绍，并与常规石英砂滤池工艺进行了比较。关键词扩建工程高效纤维束滤池设计参数泰安市三合水厂二期扩建工程规模5万m3/d，于2001年6月开始动工，2002年8月投产。1基本条件1.1水源及原水水质三合水厂水源取自距水厂18km的黄前水库，库容8240m3，水库上游基本无污染源，清彻透明水质良好，属于国家地表水I类水体，有一定的含藻量。水质特点同北方水库水，旱季时低浊，雨季时浊度较高，平均浊度较低，浊度小于10NTU占全年大部分时间。1.2一般工艺流程及运行情况一期工程采用常规处理工艺，规模为5万m3/d，其净化工艺流程见图1。图1.工艺流程图配水井原水静态混合器加药栅条反应器平流沉淀池普通快滤池静态混合器清水池送水泵房出水上海凡清环境工程有限公司地址：上海市杨浦区翔殷路1128号沪东金融大厦B座21层传真：021-55971117电话：021-51098838E-mail：fqcom@vip.sina.com一期工程于1992年竣工投产，该厂各工艺构筑物多年来运行良好，沉淀池常年出水浊度为4NTU左右，滤池出水浊度为1NTU以下。2扩建工程总体设计2.1厂址充分利用三合水厂已有空地实施护建工程，使其供水规模达到10万m3/d。扩建工程厂址的选择具有如下优点：①无需另行征地，利用已有水厂辅助设施，节省了征地费用和工程投资。②一、二期合建在一起，方便水厂的调度管理，且无需增加管理人员和生产人员，节省了运行费用。2．2工艺流程图2二期工艺流程2．3出水水质量要求出厂水满足《生活引用水卫生规范》，其中浊度小于1NTU。2．4平面及竖向布置二期工程工艺走向基本与一期工程相同，主体工艺构筑物布置同一期平行。新建的反应沉淀池位于原平流沉淀池的北侧。新建高效纤维束滤池位于原滤站和原综合楼之间空地，新滤站与原滤站、原综合楼形成一整体构筑物，在立面上协调统一。新建的清水池及送水泵房位于原清水池及泵房的西侧平行布置。二期工程充分利用原厂区的地形由高到低布置，使土石方工程尽可能少，以节省投资。由于二期工艺流程与一期的相似，水头损失基本相等，故采用相同的构筑物水面标高。前加加氯药出水后加氯计量井原水管式微涡混合小孔眼网格反应池高效纤维束过滤器小间距斜管沉淀池静态管道混合器清水池送水泵房上海凡清环境工程有限公司地址：上海市杨浦区翔殷路1128号沪东金融大厦B座21层传真：021-55971117电话：021-51098838E-mail：fqcom@vip.sina.com2.5工艺管道和厂区给排水工艺管道、溢流管道、放空管道均采用钢管并作防腐处理。由于二期工程不建综合楼等附属建筑物，因此厂区各工艺构筑物的卫生间排水可就近排入一期工程排水管道。各工艺构筑物放空排水排入一期相应排水管道。厂区生活、生产及消防用水直接由原厂区给水管接入。3扩建工程构筑物设计3．1原水进水管黄前水库经新增的1根DN1000总管进入厂区，在总管上装置超声波流量计1台，设直径2.4m，H＝2.5m流量计井1座，将进水流量信号送至控制室。3．2管式微涡流混合器扩建工程反应池前2根DN600支管上设置管式微涡流混合器，混合器前设有阀门及拦污器以防杂物进入反应池内。3．3小孔眼网格反应池反应池与沉淀池合建，共分两组呈中心线对称布置。总长70.5m，池体宽8m，高6m。采用小孔眼网格反应池，反应时间12min，前、中、后三段反应时间分别为3.5min，4min，4.5min。该反应工艺可以在保证矾花颗粒达到一定尺度和密实度的同时，又增强了矾花的扛剪能力，最大程度地避免了反应不完善和过反应现象地发生。反应池的网格均采用ABS和不锈钢制作，既保证出水效果又具有较长的使用寿命和较好的视觉效果。3．4小间距斜管...
