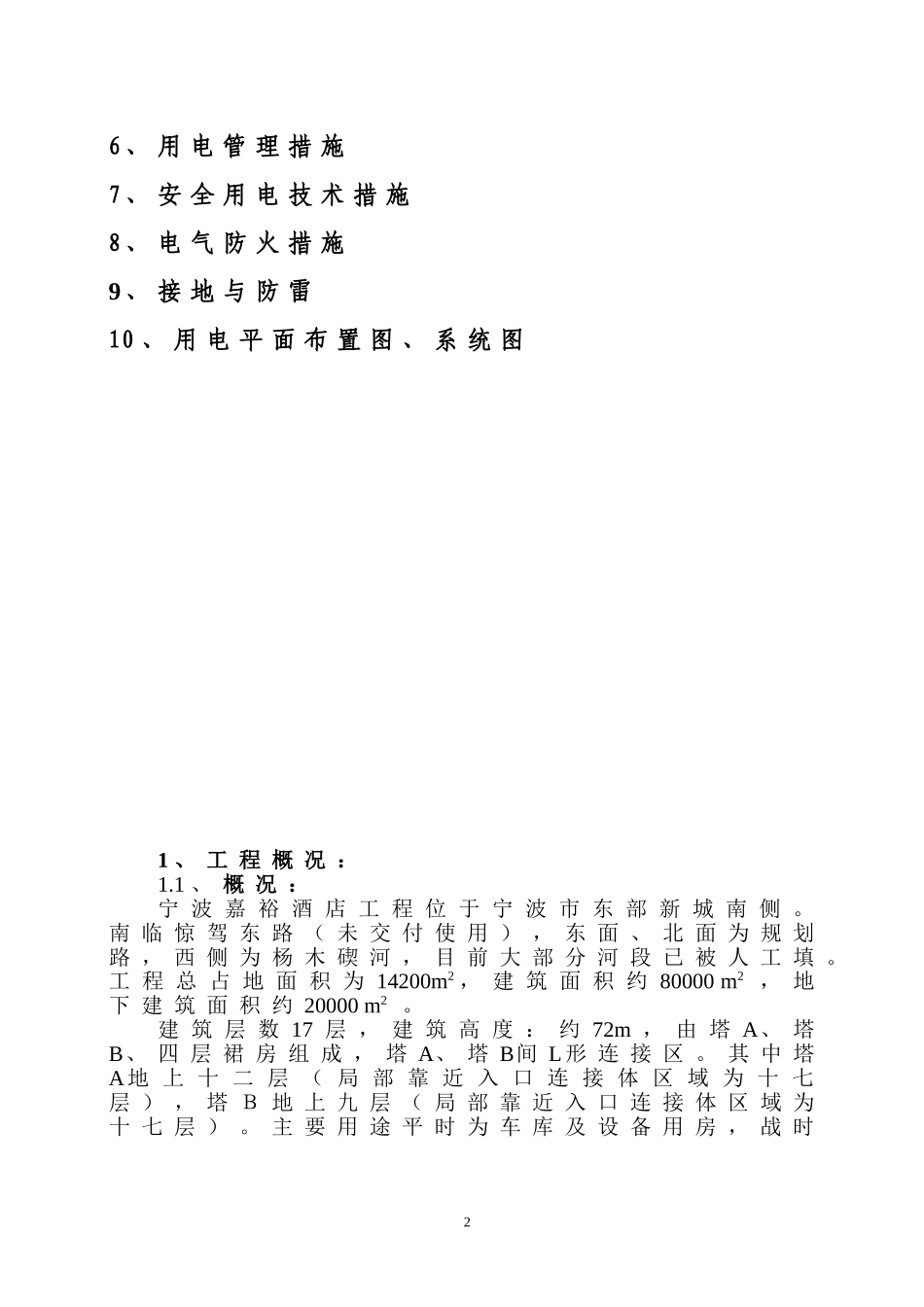

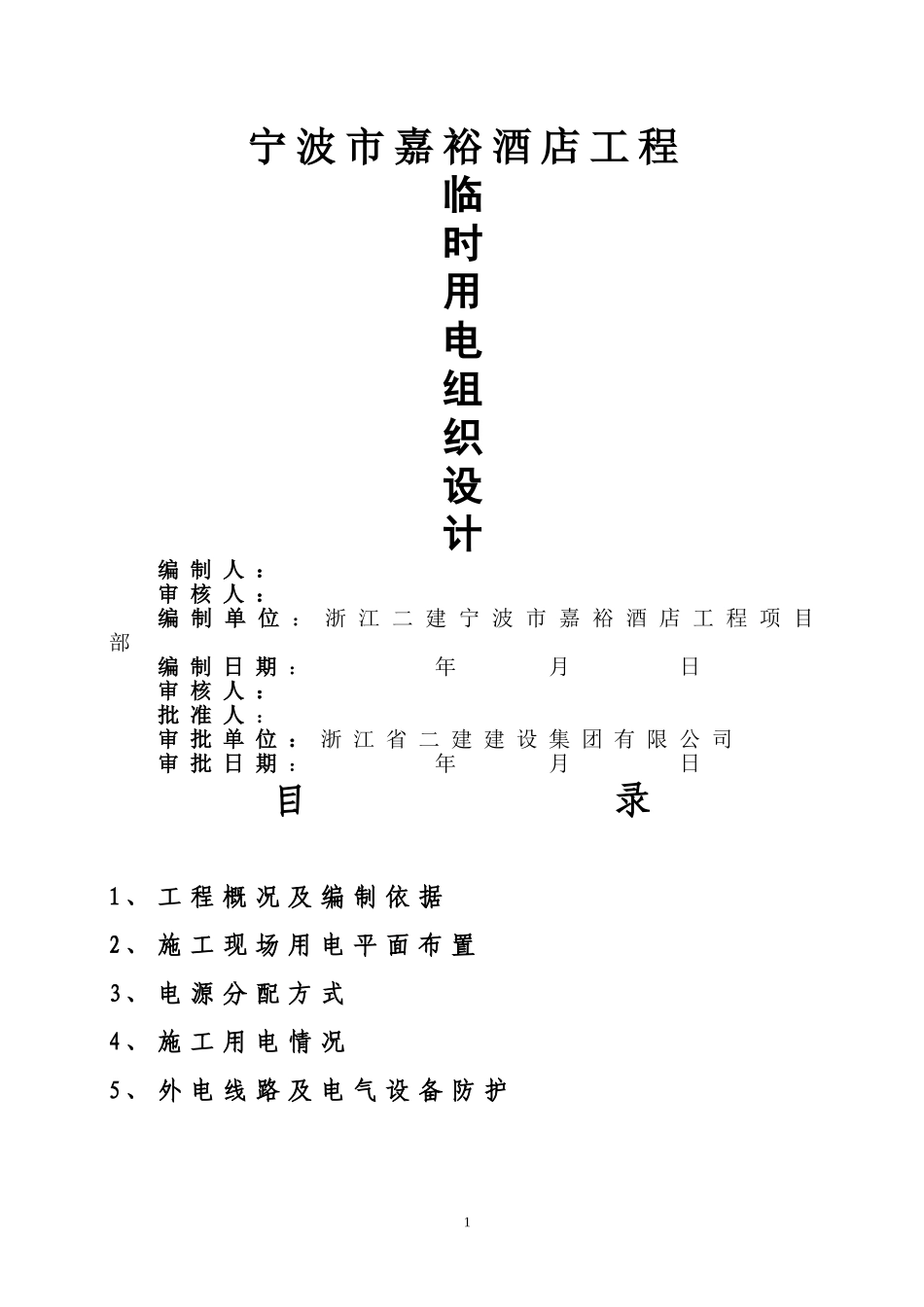

宁波市嘉裕酒店工程临时用电组织设计编制人：审核人：编制单位：浙江二建宁波市嘉裕酒店工程项目部编制日期：年月日审核人：批准人：审批单位：浙江省二建建设集团有限公司审批日期：年月日目录1、工程概况及编制依据2、施工现场用电平面布置3、电源分配方式4、施工用电情况5、外电线路及电气设备防护16、用电管理措施7、安全用电技术措施8、电气防火措施9、接地与防雷10、用电平面布置图、系统图1、工程概况：1.1、概况：宁波嘉裕酒店工程位于宁波市东部新城南侧。南临惊驾东路（未交付使用），东面、北面为规划路，西侧为杨木碶河，目前大部分河段已被人工填。工程总占地面积为14200m2，建筑面积约80000m2，地下建筑面积约20000m2。建筑层数17层，建筑高度：约72m，由塔A、塔B、四层裙房组成，塔A、塔B间L形连接区。其中塔A地上十二层（局部靠近入口连接体区域为十七层），塔Ｂ地上九层（局部靠近入口连接体区域为十七层）。主要用途平时为车库及设备用房，战时2为人防。本工程室内设计标高±0.000相当于黄海高程3.900米。1.2、编制依据：（1）《施工现场临时用电安全技术规范》JGJ46-2005（2）本公司《质量环境、职业健康安全程序文件》。（3）本工程施工图纸。2、施工现场用电平面布置（详见用电平面布置图）：2.1、现场东侧甲方提供二台500KVA的变压器，施工用电从这二个变压器引出4个总配电箱。2.2、根据整个现场实际情况，现场供电线路由变压器引出，采用敷地埋设及架空相结合方法敷设，送入现场总配电箱、分配电箱及开关箱，再用开关箱送到各用电设备。架空敷设时，利用基坑周边的墙体进行架空。2.3、为了夜间施工安全，在拟建房屋四周布置若干只镝灯用于照明，并配置若干路灯。3、电源分配方式本工程采用TN-S系统接线，即三相五线制，工作零线与保护零线分别设置。4、施工用电情况：4.1主要施工用电情况工程施工各阶段用电情况，综合如下。机械名称单位数量总功率（KW）砼搅拌机台316.5砂浆机台310.5对焊机台2200KVA切断机台414弯曲机台412冷拉机台26圆盘锯台23平刨台23塔吊台3120插入式振动器台2030平板式振台8123动器电焊机台10200KVA人货电梯及井架台260照明用电总和150临设用电2004.2施工现场用电总负荷计算（按需要系数确定计算负荷）4.2.1.1焊机三相等效设备容量推算：电焊机：（取暂载率J1=0.60功率因素COSΨ=0.87）P电焊=S1*√J1*COSΨ×10=20×√0.60×0.87×10=134.77KW对焊机：（取暂载率J2=0.27功率因素COSф=0.87）P对=S2√J2COSΨ×2=100×√0.27×0.87×2=90KW4.2.1.2施工总容量及负荷计算现场需用系数KX=0.70COSф=0.75tgф=1.17所有用电设备总容量：ΣP=16.5+10.5+90+14+12+6+3+3+120+30+12+134.77+60+150+200=861.77KW有功负荷PJ1=K1ΣPC=0.7×861.77KW=603.239KW无功负荷QJ=PJ1tgф=603.239×1.17=705.790KVA视在负荷SJ=√PJ2+QJ2=928.460KVA4.2.2变压器容量校验由总容量测定：500+500＝1000KVA>928.460KVA故业主提供二台500KVA变压器满足施工要求。在施工中做好协调工作，将用电量大的机器分开使用，从而避免出现用电高峰期。4.3变压器至总配电箱导线、电箱选择：先由允许电流初选导线，然后再校验电压损失值是否符合要求。4.3.1、1#变-总1：施工用电机具（按最高用电量考虑）：对焊机45.2*1＝45.2KW施工电梯30*1＝30KW塔吊55*1＝55KW4现场用电100KW钢筋机械16*2＝32KW搅拌机5.5*1＝5.5KW(1)由允许电流计算值选择导线ΣP=45.2+30+55+100+32+5.5=267.7KW故查表K=0.6COSΦ=0.7则由公式I=KΣP/(√3UCOSΦ)=0.6×267.7/(√3×0.38×0.7)=348.62A选用电缆YC3×120+2×70mm2橡皮铜芯电缆。（2）效验电压损失1#变—N总1段，L=110米，允许电压损失△U%＝8％，采用铜导线作为380／220V供电，取系数C＝77、K＝0.50功率因素COSφ=0.7。S=PL/(C△U)=(267.7×110)/(77×8)=47.804mm2故导线截面选用YC3×120+2×35mm2橡皮铜芯电缆满足要求。（3）选用总隔离型号：HR5---400/30，分隔离型号：HR5---200/30，总漏保型号：DZ20L---400/3N300,分漏保型号：DZ20L---250/4300,使用类别：A，额定剩余动作电流150mA，分断时间＜0.2S,符合JGJ46-2005规范要求。选用宁波顺鹰电...
