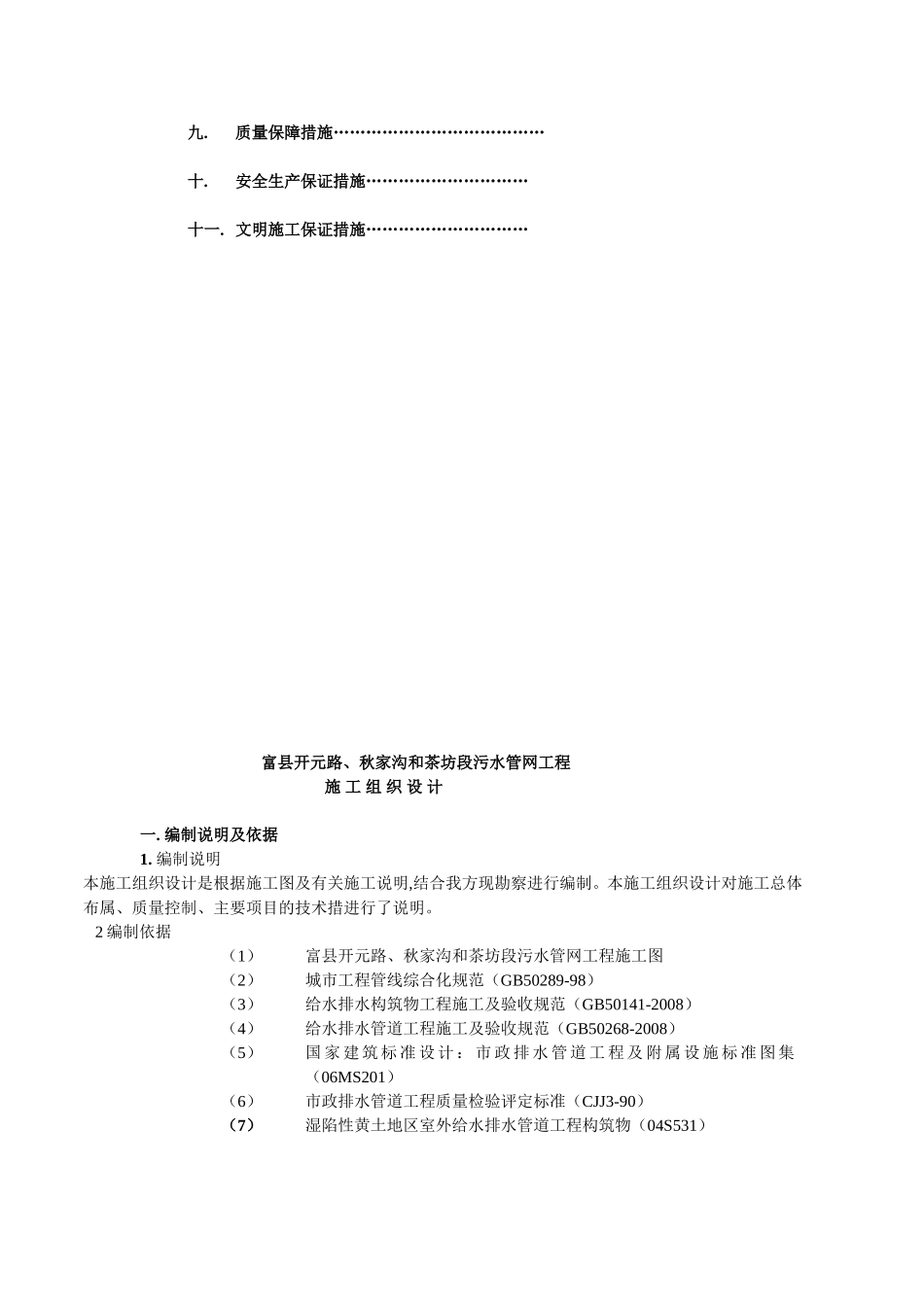

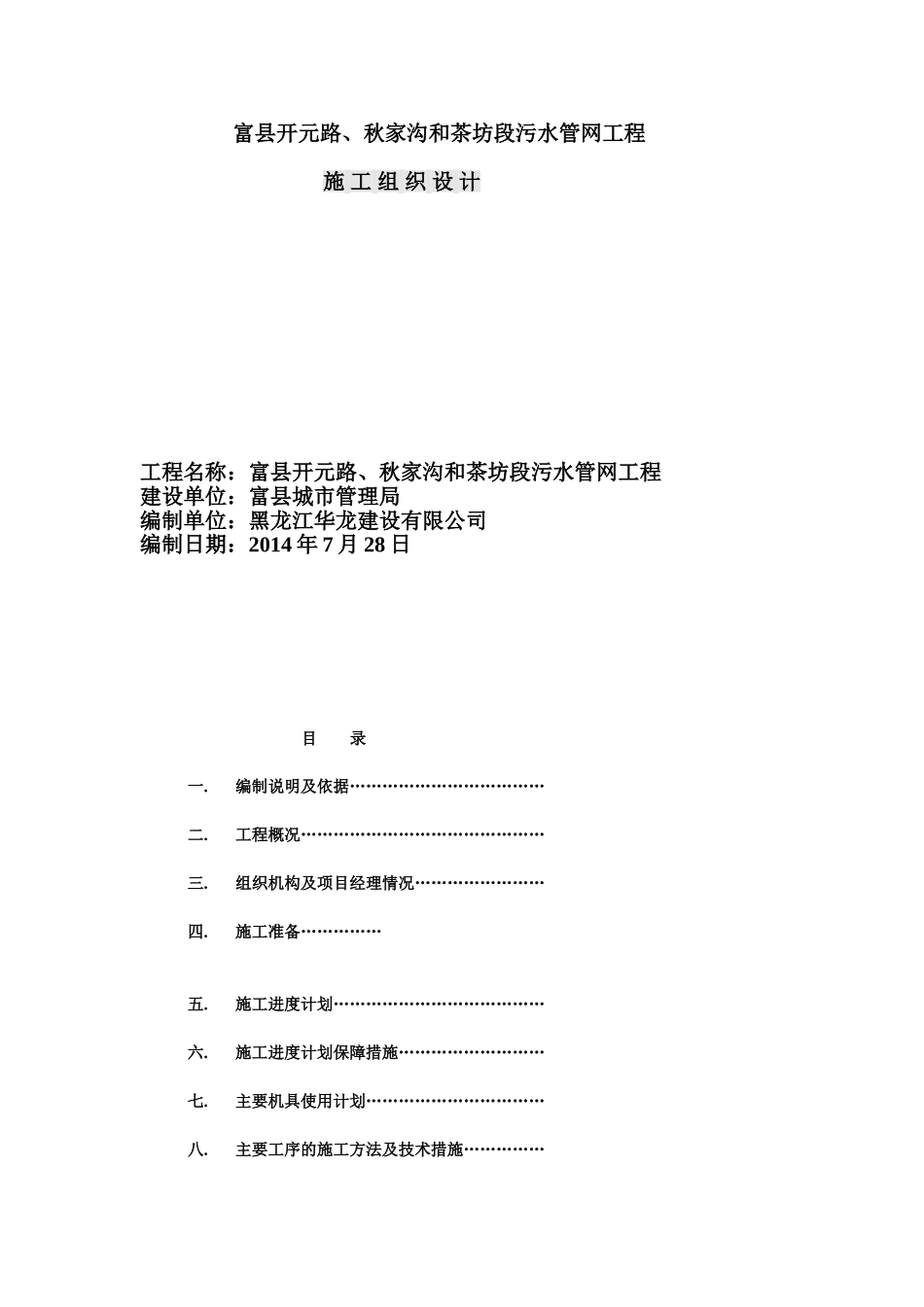

富县开元路、秋家沟和茶坊段污水管网工程施工组织设计工程名称：富县开元路、秋家沟和茶坊段污水管网工程建设单位：富县城市管理局编制单位：黑龙江华龙建设有限公司编制日期：2014年7月28日目录一.编制说明及依据………………………………二.工程概况………………………………………三.组织机构及项目经理情况……………………四.施工准备……………五.施工进度计划…………………………………六.施工进度计划保障措施………………………七.主要机具使用计划……………………………八.主要工序的施工方法及技术措施……………九.质量保障措施…………………………………十.安全生产保证措施…………………………十一.文明施工保证措施…………………………富县开元路、秋家沟和茶坊段污水管网工程施工组织设计一.编制说明及依据1.编制说明本施工组织设计是根据施工图及有关施工说明,结合我方现勘察进行编制。本施工组织设计对施工总体布属、质量控制、主要项目的技术措进行了说明。2编制依据（1）富县开元路、秋家沟和茶坊段污水管网工程施工图（2）城市工程管线综合化规范（GB50289-98）（3）给水排水构筑物工程施工及验收规范（GB50141-2008）（4）给水排水管道工程施工及验收规范（GB50268-2008）（5）国家建筑标准设计：市政排水管道工程及附属设施标准图集（06MS201）（6）市政排水管道工程质量检验评定标准（CJJ3-90）（7）湿陷性黄土地区室外给水排水管道工程构筑物（04S531）二、工程概况1、简介本工程:富县开元路、秋家沟和茶坊段污水管网工程为新建工程，本工程位于陕西省延安市富县县城，污水管网总长度为4959m,污水管道管径为DN400mm~DN800mm,该工程完工后，能够满足沿线的污水排放需要。建设单位：富县城市管理局设计单位：延安市腾胜市政建设设计有限公司（1）工程地点：富县县城（2）工程内容：1.新污水管道铺设安装。2.管道开挖及相应土建工程。3.废弃污水管道拆除，新污水管道敷设安装。4.井室砌筑。5.污水截流井。6河堤拆除及恢复。（3）工期要求：60天（4）质量等级：优良2工程特点：本工程污水管网共分为三段：A段：东北起于川口桥附近，西南止于富北大桥北侧350m处（铁桥下），与现有污水检查井衔接，总长2579m。B段：西北起于秋家沟小区，东南止于309国道与富北中路交叉口西侧100米处小桥下与原检查衔接总长840米。C段：北起于开元路桥南侧80米处河道内，南止于富城大桥南侧260米处，接入下游原污水管网，总长1540m,现场施工场地在河内流水湍急，材料进场难，排水管道设计埋深于地表以下该区域污泥、软基等因素。因此施工难度较大。3主要设计工程项目及工程量（1）II级钢筋混凝土管DN800mm铺设安装2579m;II级钢筋混凝土管DN600mm铺设安装1540m;II级钢筋混凝土管DN400mm铺设安装858m;HDPE缠绕结构壁管DN300mm安装173m;HDPE缠绕结构壁管DN400mm安装8m;缠绕结构壁管DN500mm安装120m;缠绕结构壁管DN700mm安装282m，（2）砌筑矩形混凝土非标检查井1100*1100——85座；砌筑矩形三通砖砌检查井1650*1650——4座；圆形砖砌检查井Φ1250mm——10座；截流井1000*1000——8座。四、地质情况1、地形、地貌管线线路较长，沿途地貌单元主要为洛河河道或河漫滩，局部地段为洛河一级阶地及山坡坡脚。地形总体呈北高南低的趋势，勘探点地貌高程介于908.44~929.85m之间。2、气象、水文富县属于大陆性气候带，陕北黄土高原暖温带半干旱气候，四季冷暖干湿分明，夏短冬长。由于地形影响，东西气温差异大，具体气候见下表：气候概况一览表类型内容指标气温年平均气温9.3°C极端最高气温38.7°C极端最低气温-25.2°C降雨年平均降雨量550.8mm日最大降雨量140mm最大冻土深度70cm三、施工组织机构及项目经理情况该工程实行项目法施工，由项目经理部对工程质量、施工进度、施工成本及文明施工全面管理。1、机构设置及主要管理人员职责。（1）项目经理a、实施项目经理负责制，统一领导项目施工，对工程质量、安全生产、文明施工全面负责。b、严格执行有关法令、法规，遵守操作规程，全面履行合同条款，满足业主要求。c、优化项目经理部，选派经验丰富、技术水平高、工作能力强的单智勇...
