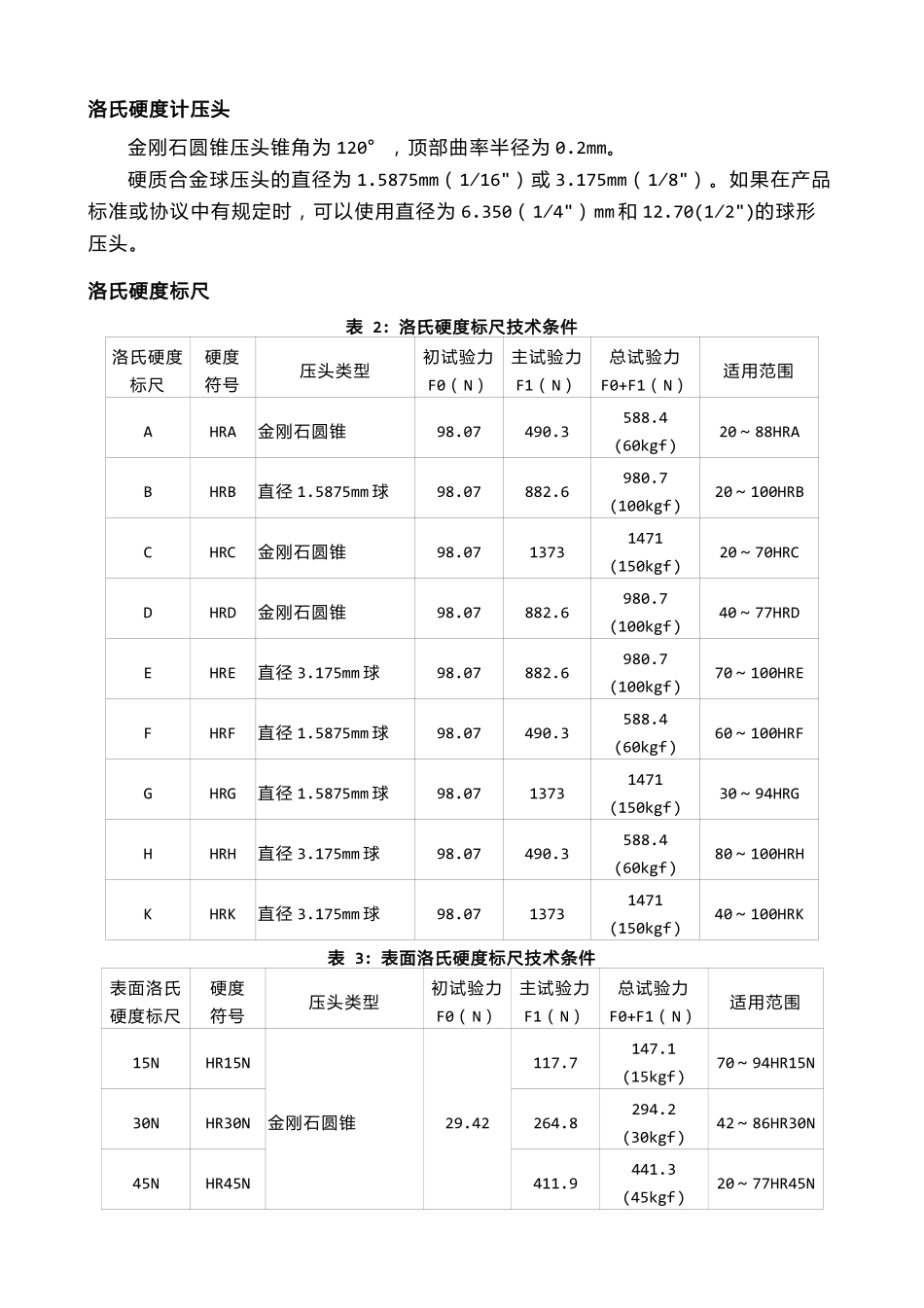

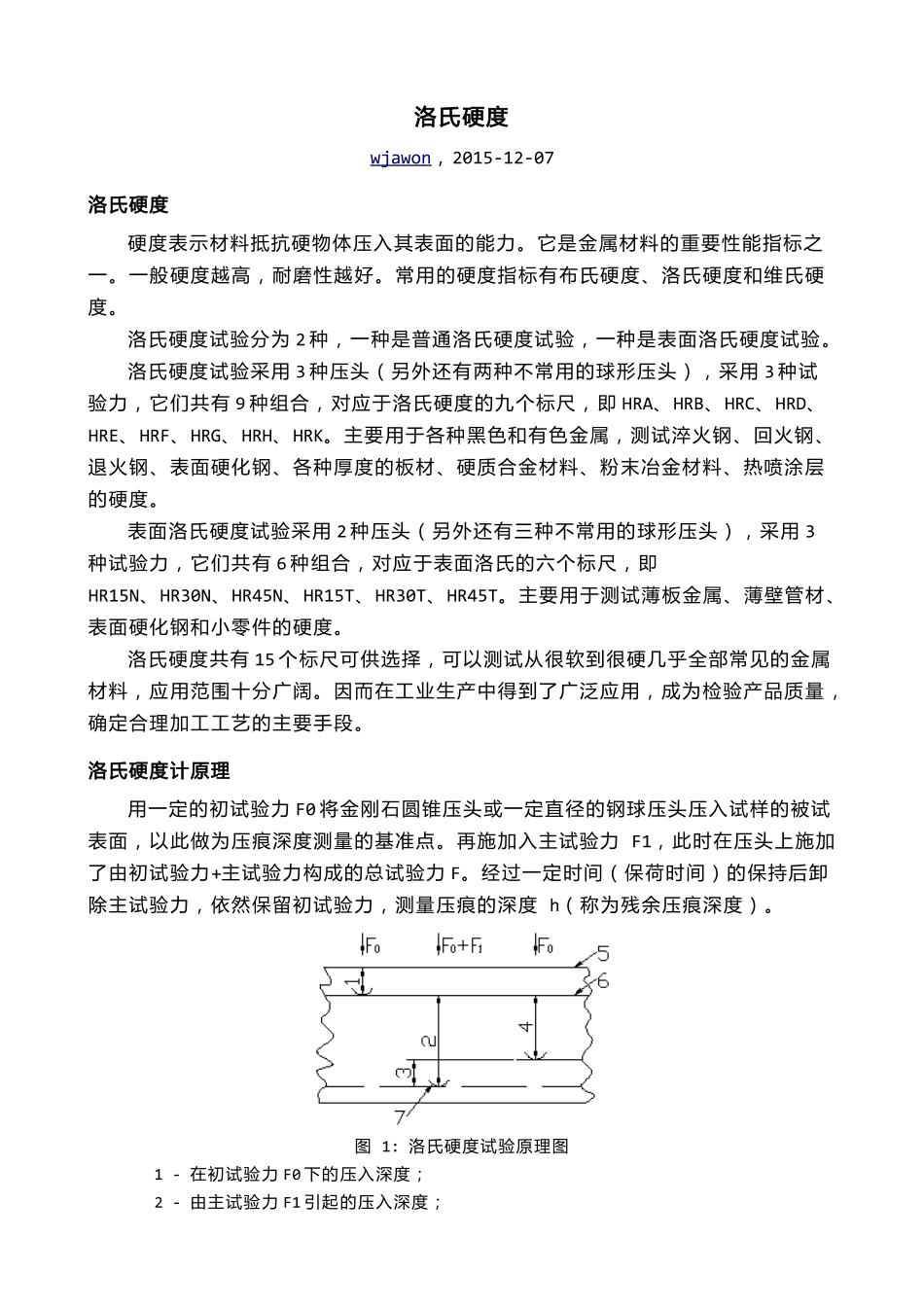

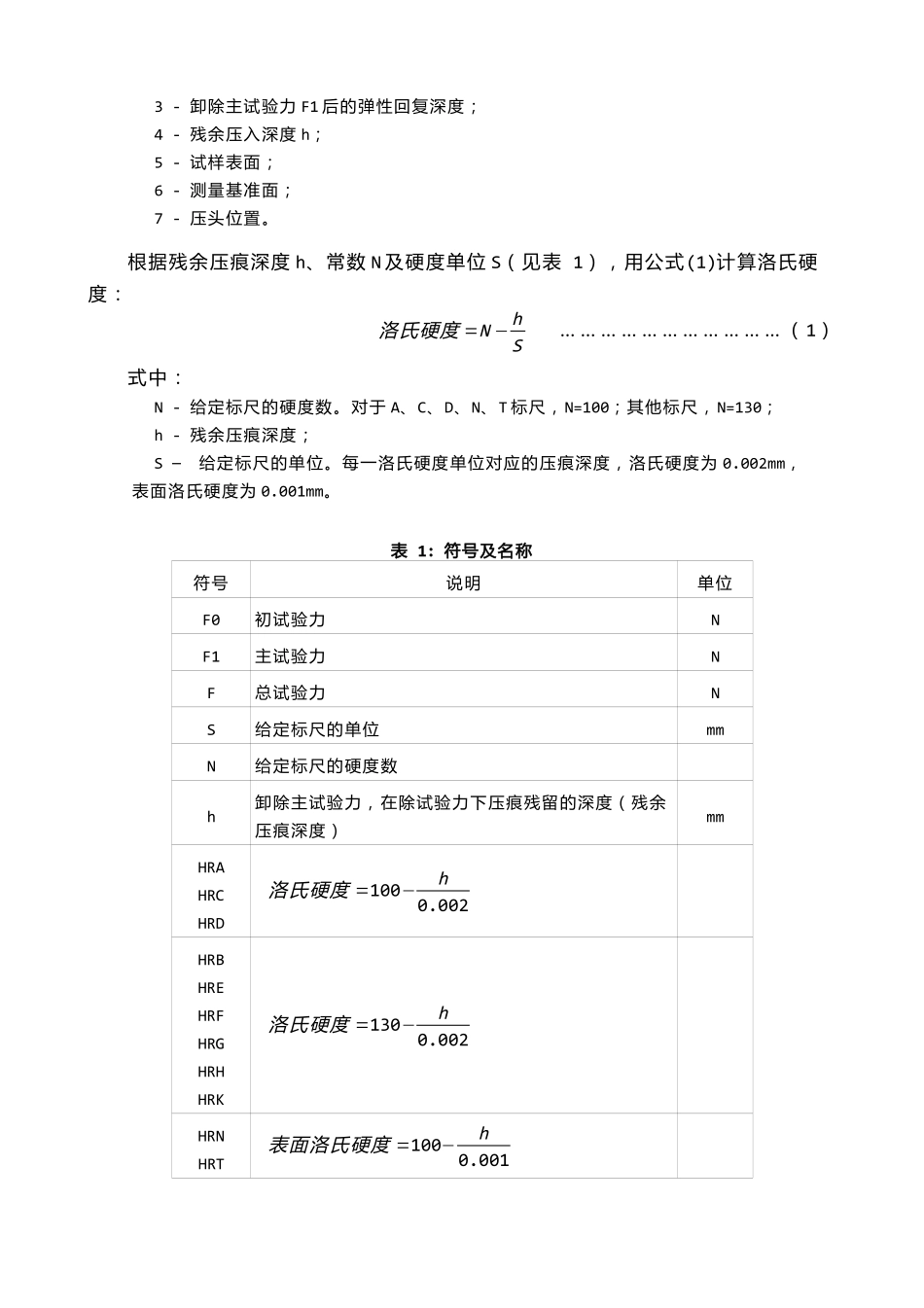

洛氏硬度wjawon,2015-12-07洛氏硬度硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高,耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。洛氏硬度试验分为2种,一种是普通洛氏硬度试验,一种是表面洛氏硬度试验。洛氏硬度试验采用3种压头(另外还有两种不常用的球形压头),采用3种试验力,它们共有9种组合,对应于洛氏硬度的九个标尺,即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。主要用于各种黑色和有色金属,测试淬火钢、回火钢、退火钢、表面硬化钢、各种厚度的板材、硬质合金材料、粉末冶金材料、热喷涂层的硬度。表面洛氏硬度试验采用2种压头(另外还有三种不常用的球形压头),采用3种试验力,它们共有6种组合,对应于表面洛氏的六个标尺,即HR15N、HR30N、HR45N、HR15T、HR30T、HR45T。主要用于测试薄板金属、薄壁管材、表面硬化钢和小零件的硬度。洛氏硬度共有15个标尺可供选择,可以测试从很软到很硬几乎全部常见的金属材料,应用范围十分广阔。因而在工业生产中得到了广泛应用,成为检验产品质量,确定合理加工工艺的主要手段。洛氏硬度计原理用一定的初试验力F0将金刚石圆锥压头或一定直径的钢球压头压入试样的被试表面,以此做为压痕深度测量的基准点。再施加入主试验力F1,此时在压头上施加了由初试验力+主试验力构成的总试验力F。经过一定时间(保荷时间)的保持后卸除主试验力,依然保留初试验力,测量压痕的深度h(称为残余压痕深度)。图1:洛氏硬度试验原理图1-在初试验力F0下的压入深度;2-由主试验力F1引起的压入深度;3-卸除主试验力F1后的弹性回复深度;4-残余压入深度h;5-试样表面;6-测量基准面;7-压头位置。根据残余压痕深度h、常数N及硬度单位S(见表1),用公式(1)计算洛氏硬度:洛氏硬度=N−hS……………………………(1)式中:N-给定标尺的硬度数。对于A、C、D、N、T标尺,N=100;其他标尺,N=130;h-残余压痕深度;S–给定标尺的单位。每一洛氏硬度单位对应的压痕深度,洛氏硬度为0.002mm,表面洛氏硬度为0.001mm。表1:符号及名称符号说明单位F0初试验力NF1主试验力NF总试验力NS给定标尺的单位mmN给定标尺的硬度数h卸除主试验力,在除试验力下压痕残留的深度(残余压痕深度)mmHRAHRCHRD洛氏硬度=100−h0.002HRBHREHRFHRGHRHHRK洛氏硬度=130−h0.002HRNHRT表面洛氏硬度=100−h0.001洛氏硬度计压头金刚石圆锥压头锥角为120°,顶部曲率半径为0.2mm。硬质合金球压头的直径为1.5875mm(1/16")或3.175mm(1/8")。如果在产品标准或协议中有规定时,可以使用直径为6.350(1/4")mm和12.70(1/2")的球形压头。洛氏硬度标尺表2:洛氏硬度标尺技术条件洛氏硬度标尺硬度符号压头类型初试验力F0(N)主试验力F1(N)总试验力F0+F1(N)适用范围AHRA金刚石圆锥98.07490.3588.4(60kgf)20~88HRABHRB直径1.5875mm球98.07882.6980.7(100kgf)20~100HRBCHRC金刚石圆锥98.0713731471(150kgf)20~70HRCDHRD金刚石圆锥98.07882.6980.7(100kgf)40~77HRDEHRE直径3.175mm球98.07882.6980.7(100kgf)70~100HREFHRF直径1.5875mm球98.07490.3588.4(60kgf)60~100HRFGHRG直径1.5875mm球98.0713731471(150kgf)30~94HRGHHRH直径3.175mm球98.07490.3588.4(60kgf)80~100HRHKHRK直径3.175mm球98.0713731471(150kgf)40~100HRK表3:表面洛氏硬度标尺技术条件表面洛氏硬度标尺硬度符号压头类型初试验力F0(N)主试验力F1(N)总试验力F0+F1(N)适用范围15NHR15N金刚石圆锥29.42117.7147.1(15kgf)70~94HR15N30NHR30N264.8294.2(30kgf)42~86HR30N45NHR45N411.9441.3(45kgf)20~77HR45N15THR15T直径1.5875mm球29.42117.7147.1(15kgf)67~93HR15T30THR30T264.8294.2(30kgf)29~82HR30T45THR45T411.9441.3(45kgf)10~72HR45T表4:其它洛氏硬度标尺洛氏硬度标尺硬度符号压头类型初试验力(N)总试验力(N)LHRL直径6.350mm球98.07588.4(60kgf)MHRM直径6.350mm球98.07980.7(100kgf)PHRP直径6.350mm球98.071471(150kgf)RHRR直径12.7mm球98.07588.4(60kgf)SHRS直径12.7mm球98.07980.7(100kgf)VHRV直径12.7mm球98.071471(150kgf)...
