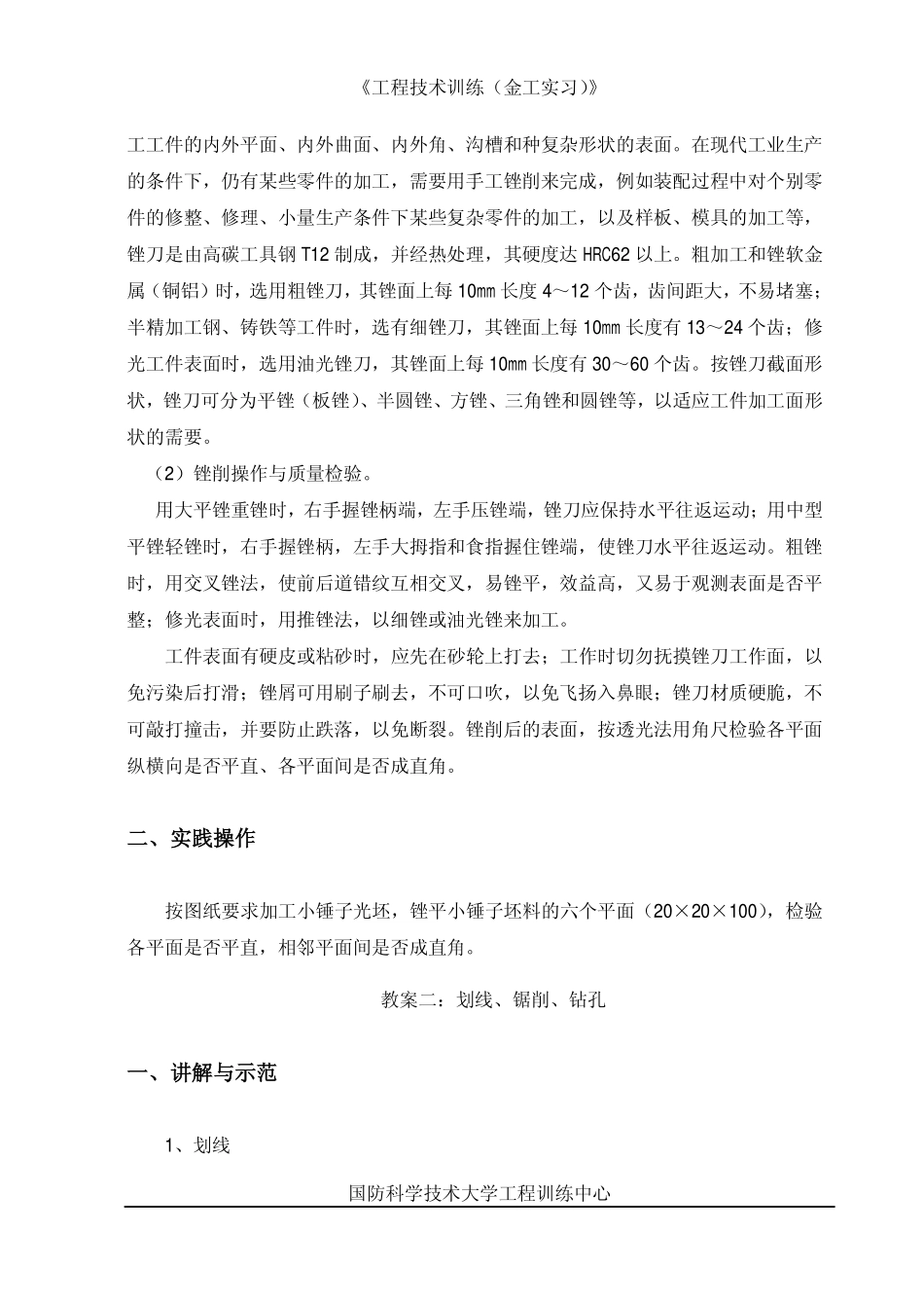

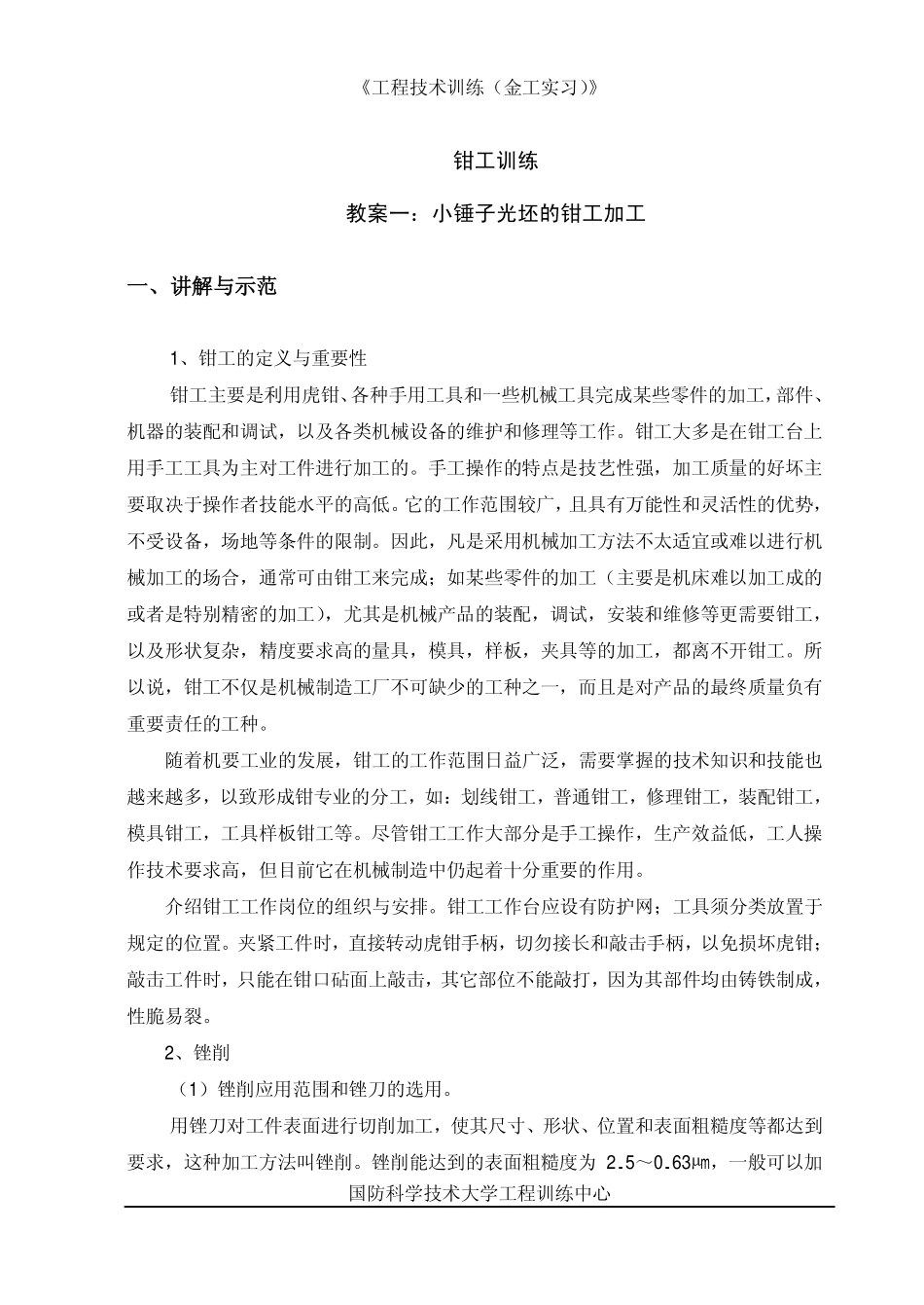

《工程技术训练（金工实习）》国防科学技术大学工程训练中心钳工训练教案一：小锤子光坯的钳工加工一、讲解与示范1、钳工的定义与重要性钳工主要是利用虎钳、各种手用工具和一些机械工具完成某些零件的加工，部件、机器的装配和调试，以及各类机械设备的维护和修理等工作。钳工大多是在钳工台上用手工工具为主对工件进行加工的。手工操作的特点是技艺性强，加工质量的好坏主要取决于操作者技能水平的高低。它的工作范围较广，且具有万能性和灵活性的优势，不受设备，场地等条件的限制。因此，凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常可由钳工来完成；如某些零件的加工（主要是机床难以加工成的或者是特别精密的加工），尤其是机械产品的装配，调试，安装和维修等更需要钳工，以及形状复杂，精度要求高的量具，模具，样板，夹具等的加工，都离不开钳工。所以说，钳工不仅是机械制造工厂不可缺少的工种之一，而且是对产品的最终质量负有重要责任的工种。随着机要工业的发展，钳工的工作范围日益广泛，需要掌握的技术知识和技能也越来越多，以致形成钳专业的分工，如：划线钳工，普通钳工，修理钳工，装配钳工，模具钳工，工具样板钳工等。尽管钳工工作大部分是手工操作，生产效益低，工人操作技术要求高，但目前它在机械制造中仍起着十分重要的作用。介绍钳工工作岗位的组织与安排。钳工工作台应设有防护网；工具须分类放置于规定的位置。夹紧工件时，直接转动虎钳手柄，切勿接长和敲击手柄，以免损坏虎钳；敲击工件时，只能在钳口砧面上敲击，其它部位不能敲打，因为其部件均由铸铁制成，性脆易裂。2、锉削（1）锉削应用范围和锉刀的选用。用锉刀对工件表面进行切削加工，使其尺寸、形状、位置和表面粗糙度等都达到要求，这种加工方法叫锉削。锉削能达到的表面粗糙度为2.5～0.63µm，一般可以加《工程技术训练（金工实习）》国防科学技术大学工程训练中心工工件的内外平面、内外曲面、内外角、沟槽和种复杂形状的表面。在现代工业生产的条件下，仍有某些零件的加工，需要用手工锉削来完成，例如装配过程中对个别零件的修整、修理、小量生产条件下某些复杂零件的加工，以及样板、模具的加工等，锉刀是由高碳工具钢T12制成，并经热处理，其硬度达HRC62以上。粗加工和锉软金属（铜铝）时，选用粗锉刀，其锉面上每10mm长度4～12个齿，齿间距大，不易堵塞；半精加工钢、铸铁等工件时，选有细锉刀，其锉面上每10mm长度有13～24个齿；修光工件表面时，选用油光锉刀，其锉面上每10mm长度有30～60个齿。按锉刀截面形状，锉刀可分为平锉（板锉）、半圆锉、方锉、三角锉和圆锉等，以适应工件加工面形状的需要。（2）锉削操作与质量检验。用大平锉重锉时，右手握锉柄端，左手压锉端，锉刀应保持水平往返运动；用中型平锉轻锉时，右手握锉柄，左手大拇指和食指握住锉端，使锉刀水平往返运动。粗锉时，用交叉锉法，使前后道错纹互相交叉，易锉平，效益高，又易于观测表面是否平整；修光表面时，用推锉法，以细锉或油光锉来加工。工件表面有硬皮或粘砂时，应先在砂轮上打去；工作时切勿抚摸锉刀工作面，以免污染后打滑；锉屑可用刷子刷去，不可口吹，以免飞扬入鼻眼；锉刀材质硬脆，不可敲打撞击，并要防止跌落，以免断裂。锉削后的表面，按透光法用角尺检验各平面纵横向是否平直、各平面间是否成直角。二、实践操作按图纸要求加工小锤子光坯，锉平小锤子坯料的六个平面（20×20×100），检验各平面是否平直，相邻平面间是否成直角。教案二：划线、锯削、钻孔一、讲解与示范1、划线《工程技术训练（金工实习）》国防科学技术大学工程训练中心（1）划线的作用和所用工具在毛坯或工件上，用划线工具是出待加工部位的轮廓线或作为基准的点或线，这项操作叫划线。只需在一个平面上划线即能满足加工要求的，称平面划线；要同时在工件上几个不同方向的表面上划线才能满足加工要求的，称为立体划线。l划线的作用：a、确定工件上各加工面的加工位置和加工余量；b、可全面检查毛坯的形状和尺寸是否符合图样，是否满足加工要求；c、当在坯料上出现某些缺陷的情况下，往往可通过划线时的所...
