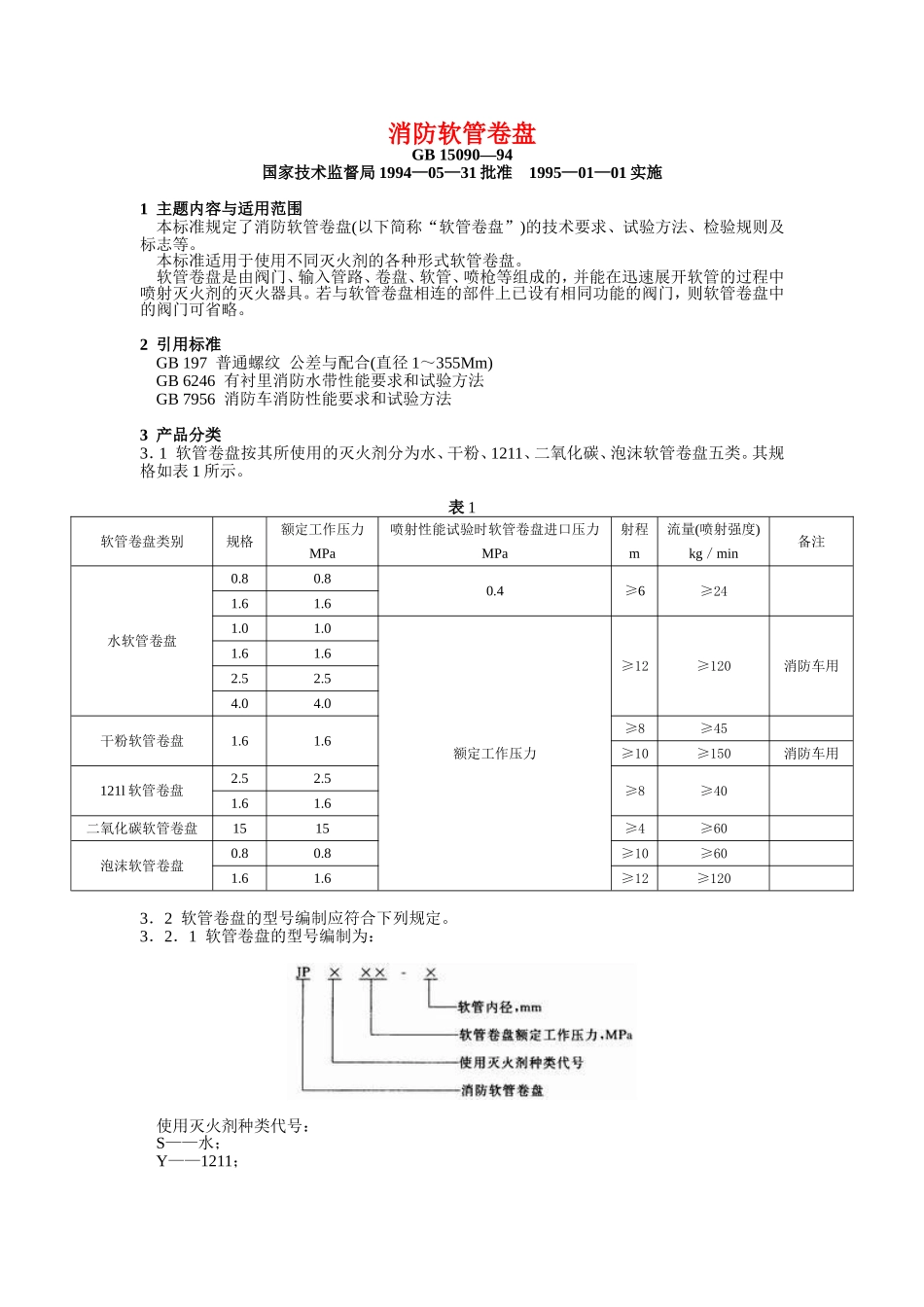

消防软管卷盘GB15090—94国家技术监督局1994—05—31批准1995—01—01实施1主题内容与适用范围本标准规定了消防软管卷盘(以下简称“软管卷盘”)的技术要求、试验方法、检验规则及标志等。本标准适用于使用不同灭火剂的各种形式软管卷盘。软管卷盘是由阀门、输入管路、卷盘、软管、喷枪等组成的，并能在迅速展开软管的过程中喷射灭火剂的灭火器具。若与软管卷盘相连的部件上已设有相同功能的阀门，则软管卷盘中的阀门可省略。2引用标准GB197普通螺纹公差与配合(直径1～355Mm)GB6246有衬里消防水带性能要求和试验方法GB7956消防车消防性能要求和试验方法3产品分类3．1软管卷盘按其所使用的灭火剂分为水、干粉、1211、二氧化碳、泡沫软管卷盘五类。其规格如表1所示。表1软管卷盘类别规格额定工作压力MPa喷射性能试验时软管卷盘进口压力MPa射程m流量(喷射强度)kg／min备注水软管卷盘0.80.80.4≥6≥241.61.61.01.0额定工作压力≥12≥120消防车用1.61.62.52.54.04.0干粉软管卷盘1.61.6≥8≥45≥10≥150消防车用121l软管卷盘2.52.5≥8≥401.61.6二氧化碳软管卷盘1515≥4≥60泡沫软管卷盘0.80.8≥10≥601.61.6≥12≥1203．2软管卷盘的型号编制应符合下列规定。3．2．1软管卷盘的型号编制为：使用灭火剂种类代号：S——水；Y——1211；T——二氧化碳；F——干粉；P——泡沫。3．2．2软管卷盘型号示例如下：灭火剂为水、额定工作压力为0.8MPa、软管内径为19mm的软管卷盘，其型号为；JPS0.8—194技术要求4．1喷射性能软管卷盘应按第5．1条规定进行喷射性能试验，试验结果应符合表l规定。在20±5℃时，蛋白泡沫灭火剂的发泡倍数应不小于6.0倍，25％析液时间应不小于90s；合成型泡沫灭火剂的发泡倍数应不小于5.0倍，25％析液时间应不小于60s。4．2密封性能软管卷盘应按第5．2条规定进行密封性能试验．其任何部位均不得渗漏，软管缠绕轴应不发生明显变形。4．3卷盘管路的耐压性能卷盘管路应按第5．3条规定进行水压试验。管路各部分不得有可见变形。水压试验的压力为额定工作压力的1.5倍。经过耐压试验后卷盘应能正常使用。4．4耐腐蚀性能软管卷盘应按第5．4条规定，进行盐雾腐蚀试验。其表面应无起层、剥落或肉眼可见的点蚀凹坑。经过盐雾腐蚀试验后的软管卷盘应能正常操作。4．5抗载荷性能对使用时暴露在外的软管卷盘，应按第5．5条规定进行抗载荷性能试验。试验后其密封性能应符合第4．2条规定。4．6结构要求4．6．1在软管卷盘内应有清除通路内残留灭火剂的措施。4．6．2卷盘旋转部分应能绕转臂的固定轴向外作水平摆动，摆动角应不小于90°。4．6．3单人使用的软管卷盘应设有保险机构，保证未打开进口阀时，软管不能展开。4．6．4卷盘进口阀的开启和关闭方向应有明显的标志。顺时针方向为关闭。4．6．5软管与卷盘的连接应保证软管缠绕时．靠近连接部位的软管不扁瘪。4．7转动性能单人使用的软管卷盘，其转动的启动力矩应不大于20N·m。其余软管卷盘的启动力矩应不大于120N·m。4．8外观质量卷盘表面应进行耐腐蚀处理。涂漆部分的漆层应均匀。4．9喷枪性能4．9．1喷枪应带有开关，且“开”与“关”的转换应由一个动作完成。4．9．2使用水的喷枪应为直流型或直流喷雾混合型。4．9．3喷枪的螺纹应符合GBl97中内螺纹7H级、外螺纹8g级的要求。螺纹应表面光洁、牙形完整。4．9．4喷枪在软管卷盘1.5倍额定工作压力下不得产生明显变形或断裂现象。4．9．5喷枪应按5．7．3条规定，从离地面1.50m高处自由落下。试验后喷枪应无碎裂并能正常操作使用。4．9．6使用1211和二氧化碳的软管卷盘的喷枪，其握持部位应有隔热措施。二氧化碳软管卷盘的喷枪还应有除静电措施。4．10软管性能4．10．1软管的规格及其内径，长度和相应的极限偏差应符合表2规定。表2mm规格内径长度(m)公称尺寸极限偏差基本尺寸极限偏差(％)1313±0.815、2025、30±1.0161619192525±1.2304032326038384．10．2软管的额定工作压力应与软管卷盘相同。软管的试验压力，爆破压力应分别为额定工作压力的1.5倍和3.0倍。分别不得有渗漏现象和破裂现象。4．10．3软管在额定工作压力下，外径的膨胀率应在-5％～+7％范围内。4．10．4软管在额定工作...
