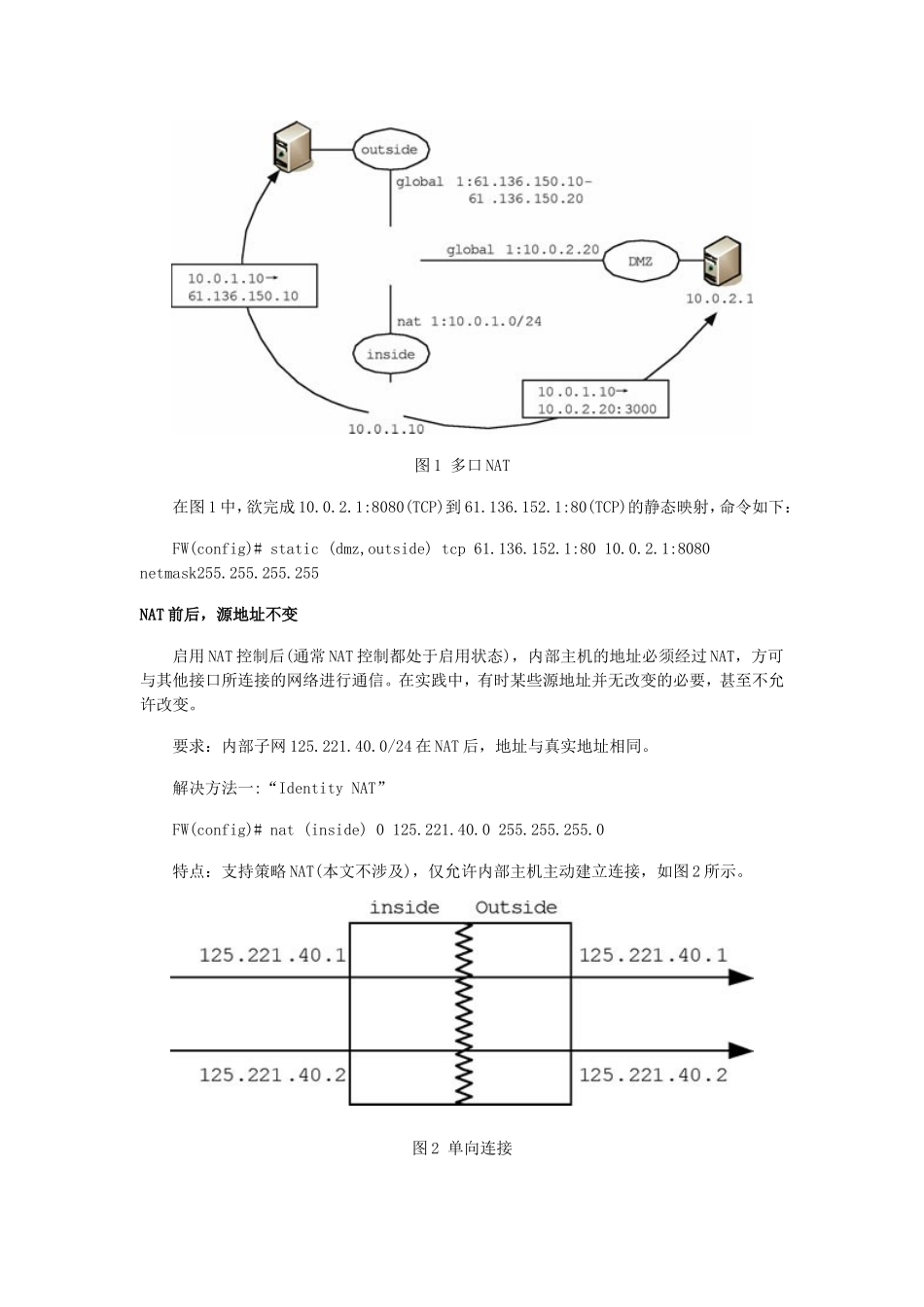

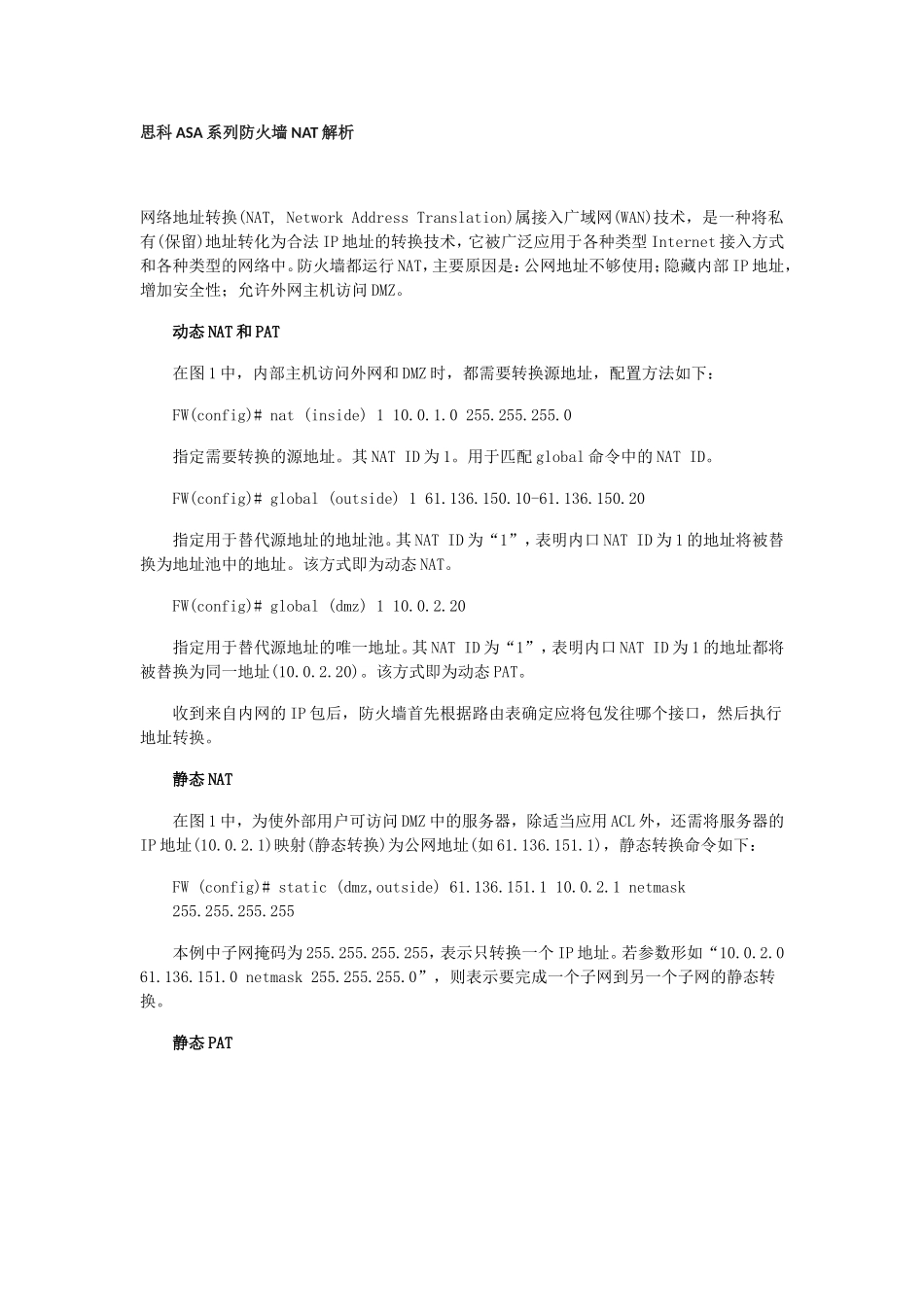

思科ASA系列防火墙NAT解析网络地址转换(NAT,NetworkAddressTranslation)属接入广域网(WAN)技术，是一种将私有(保留)地址转化为合法IP地址的转换技术，它被广泛应用于各种类型Internet接入方式和各种类型的网络中。防火墙都运行NAT，主要原因是：公网地址不够使用；隐藏内部IP地址，增加安全性；允许外网主机访问DMZ。动态NAT和PAT在图1中，内部主机访问外网和DMZ时，都需要转换源地址，配置方法如下：FW(config)#nat(inside)110.0.1.0255.255.255.0指定需要转换的源地址。其NATID为1。用于匹配global命令中的NATID。FW(config)#global(outside)161.136.150.10-61.136.150.20指定用于替代源地址的地址池。其NATID为“1”，表明内口NATID为1的地址将被替换为地址池中的地址。该方式即为动态NAT。FW(config)#global(dmz)110.0.2.20指定用于替代源地址的唯一地址。其NATID为“1”，表明内口NATID为1的地址都将被替换为同一地址(10.0.2.20)。该方式即为动态PAT。收到来自内网的IP包后，防火墙首先根据路由表确定应将包发往哪个接口，然后执行地址转换。静态NAT在图1中，为使外部用户可访问DMZ中的服务器，除适当应用ACL外，还需将服务器的IP地址(10.0.2.1)映射(静态转换)为公网地址(如61.136.151.1)，静态转换命令如下：FW(config)#static(dmz,outside)61.136.151.110.0.2.1netmask255.255.255.255本例中子网掩码为255.255.255.255，表示只转换一个IP地址。若参数形如“10.0.2.061.136.151.0netmask255.255.255.0”，则表示要完成一个子网到另一个子网的静态转换。静态PAT图1多口NAT在图1中，欲完成10.0.2.1:8080(TCP)到61.136.152.1:80(TCP)的静态映射，命令如下：FW(config)#static(dmz,outside)tcp61.136.152.1:8010.0.2.1:8080netmask255.255.255.255NAT前后，源地址不变启用NAT控制后(通常NAT控制都处于启用状态)，内部主机的地址必须经过NAT，方可与其他接口所连接的网络进行通信。在实践中，有时某些源地址并无改变的必要，甚至不允许改变。要求：内部子网125.221.40.0/24在NAT后，地址与真实地址相同。解决方法一:“IdentityNAT”FW(config)#nat(inside)0125.221.40.0255.255.255.0特点：支持策略NAT(本文不涉及)，仅允许内部主机主动建立连接，如图2所示。图2单向连接解决方法二:“StaticIdentityNAT”FW(config)#static(inside,outside)125.221.40.0125.221.40.0netmask255.255.255.0特点：可指定目的接口，内、外部主机均可主动建立连接，如图3所示。图3双向连接解决方法三：“NATexemption”FW(config)#access-listexemptpermitip125.221.40.0255.255.255.0anyFW(config)#nat(inside)0access-listexempt特点：占用的资源较少。内、外部主机均可主动建立连接，如图3所示。NAT与DNS记录重写在图4所示场景中，DMZ中服务器的真实地址(10.0.2.1)已映射为外部地址(61.136.151.1)。DNS服务器位于外网，其中包含可将syr.tgcep.edu.cn解析为外部地址61.136.151.1的A记录。外网用户可通过域名或外部地址正常访问WWW服务器。内部用户可通过真实地址(10.0.2.1)访问WWW服务器，但是，如果内部用户需要通过域名访问WWW服务器，则需要将域名解析为真实地址10.0.2.1。可以在启用防火墙的DNS检测功能(在默认情况下，该功能处于启用状态)后，通过DNS记录重写实现这一功能。欲实现DNS重写，需要在配置地址映射时，加入关键字DNS。就本例而言，相关配置如下：FW(config)#static(dmz,outside)61.136.151.110.0.2.1dns内网主机通过域名访问DMZ中WWW服务器的过程标示于图4-2-4中：①内网主机运行浏览器，向DNS服务器发送DNS请求；②DNS服务器以地址61.136.151.1回复；③防火墙接收到回复报文后，送DNS检测引擎进行处理。检测引擎检索到NAT配置“static(dmz,outside)61.136.151.110.0.2.1dns”，将DNS回复报文中的地址61.136.151.1改写为10.0.2.1(NAT配置中的关键字DNS是必须的，否则防火墙不进行改写操作)；④将经过修改后DNS回复送内网主机；⑤内网主机向DMZ中的服务器发送HTTP请求。图4NAT与DNS记录重写ASA8.3的NATASA8.3版本对NAT的语法进行了革命的改变不再支持NAT-Control，使用了更加灵活和更加易于组合object/object-group的新方式。迁移命令如下,FW(config)#nat-control过去的配置命令。FW(config)#objectnetworkobj_anyFW(config-network)#subnet0.0.0.00.0.0.0FW(config-network)#nat(inside,outside)dynamicobj-0.0.0.0FW(config-network)#objectnetworkobj-0.0.0.0FW(config-network)#host0.0.0.0FW(config)#objectnetworkobj_any-1FW(config-network)#subnet0.0.0.00.0.0.0FW(config-network)#nat(inside,mgmt)dynamicobj-0.0.0.0FW(config)#objectnetworkobj_any-2FW(config-network)#subnet0.0.0.00.0.0.0FW(config-network)#nat(inside,dmz)dynamicobj-0.0.0.0
