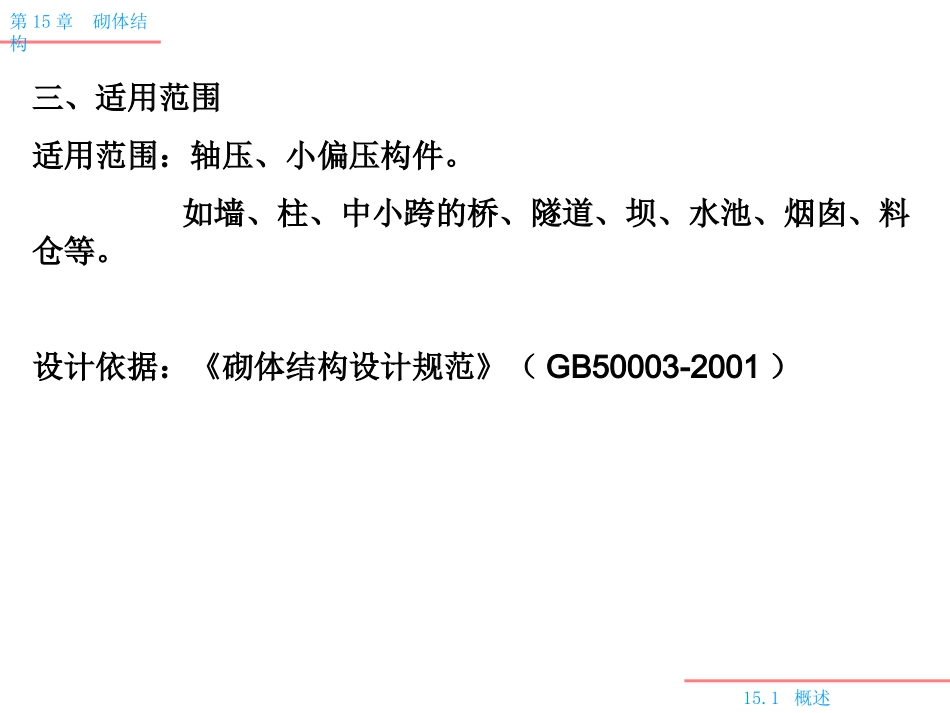

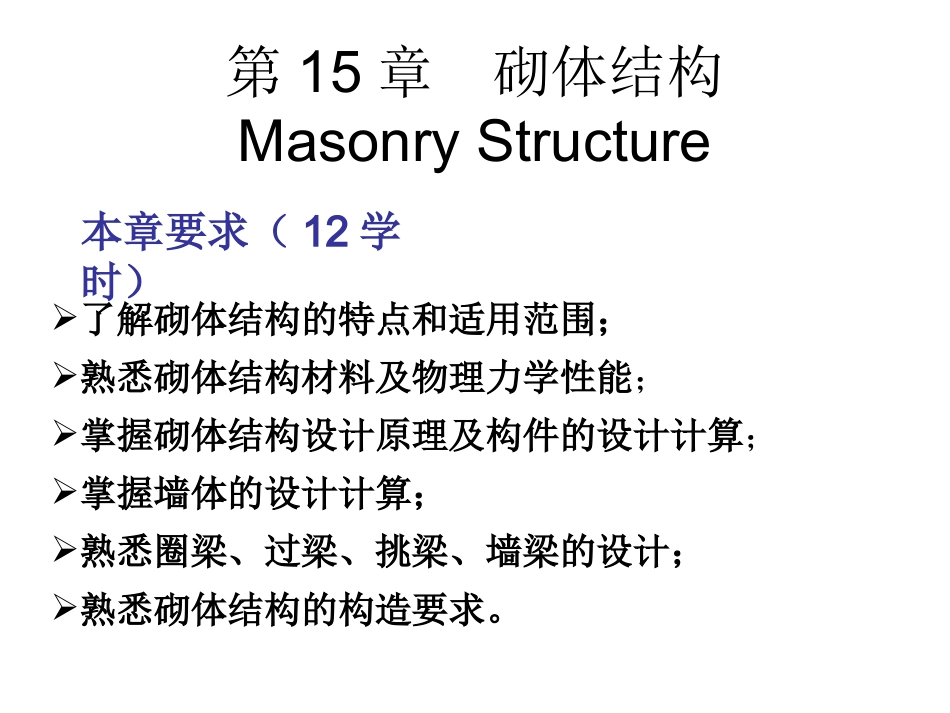

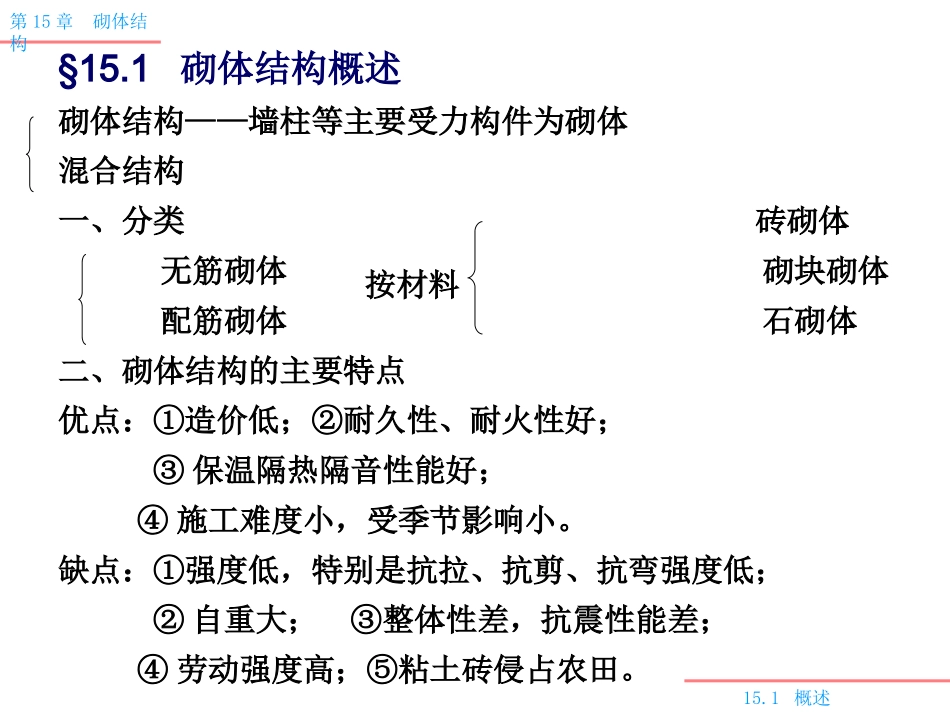

第15章砌体结构MasonryStructure了解砌体结构的特点和适用范围；熟悉砌体结构材料及物理力学性能；掌握砌体结构设计原理及构件的设计计算；掌握墙体的设计计算；熟悉圈梁、过梁、挑梁、墙梁的设计；熟悉砌体结构的构造要求。本章要求（12学时）第15章砌体结构15.1概述§15.1砌体结构概述砌体结构——墙柱等主要受力构件为砌体混合结构一、分类砖砌体无筋砌体砌块砌体配筋砌体石砌体二、砌体结构的主要特点优点：①造价低；②耐久性、耐火性好；③保温隔热隔音性能好；④施工难度小，受季节影响小。缺点：①强度低，特别是抗拉、抗剪、抗弯强度低；②自重大；③整体性差，抗震性能差；④劳动强度高；⑤粘土砖侵占农田。按材料第15章砌体结构15.1概述三、适用范围适用范围：轴压、小偏压构件。如墙、柱、中小跨的桥、隧道、坝、水池、烟囱、料仓等。设计依据：《砌体结构设计规范》（GB50003-2001）第15章砌体结构15.2块体与砂浆的种类和强度§15.2块体与砂浆的种类和强度等级一、块体的种类1.砖（1）烧结砖：普通砖、多孔砖（P、M型）标准砖：240×115×53mm（2）蒸压灰砂砖武汉2001年“禁实”2003年6月30日170个大中城市2005年底省会城市全部“禁实”2.砌块小型：290(390)×190×190中型：800×200×800(1000，1200)大型第15章砌体结构15.2块体与砂浆的种类和强度3.天然石材重石料石轻石毛石二、块材的强度等级MU表示——标准试验方法极限抗压强度平均值（1）烧结普通砖、多孔砖：MU30、25、20、15、10（2）蒸压灰砂砖、粉煤灰砖：MU25、20、15、10（3）砌块：MU20、15、10、7.5、5（4）天然石材：MU100、80、60、50、40、30、20第15章砌体结构15.2块体与砂浆的种类和强度三、砂浆（mortar）1.组成：胶凝材料、细骨料、水及掺合料和外加剂。2.作用：粘结块体、使受力均匀、提高密实性3.种类：水泥砂浆、混合砂浆、非水泥砂浆4.强度等级：M表示——70.7mm立方试块28天抗压强度平均值。共5级：M15、M10、M7.5、M5、M2.5《混凝土小型空心砌块砌筑砂浆和灌孔混凝土》规定：采用专用砂浆（Mb）和专用灌孔混凝土（Cb）5.砂浆性能要求：强度、流动性、保水性第15章砌体结构15.2块体与砂浆的种类和强度四、块体和砂浆的选择原则：强度、耐久性1.强度要求：5层及以上房屋的墙，以及受振动或层高大于6m的墙柱，材料最低强度标准。（1）砖MU10（2）砌块MU7.5（3）石材MU30（4）砂浆M52.耐久性要求：地面以下或防潮层以下砌体、潮湿房间墙所用材料最低标准。第15章砌体结构15.2块体与砂浆的种类和强度基土的潮湿程度烧结普通砖、蒸压灰砂砖混凝土砌块石材水泥砂浆严寒地区一般地区稍潮湿MU10MU10MU7.5MU30M5很潮湿MU15MU10MU7.5MU30M7.5含水饱和MU20MU15MU10MU40M10第15章砌体结构15.3砌体结构设计方法§15.3砌体结构设计方法与砌体强度设计值一、按近似概率理论的极限状态设计方法1.结构功能的极限状态承载能力极限状态——计算正常使用极限状态——构造措施2.承载能力极限状态设计表达式3.整体稳定性验算),R(S.41.35S1),R(S.4S1.2S1n1iQikciGk0n2iQikciQiQkGk0kkafaf）（）（G1kn2iQikQ1kG2k0.8S0S.4S1.2S1）（第15章砌体结构15.3砌体结构设计方法§15.3砌体结构设计方法与砌体强度设计值二、砌体的强度设计值1.砌体的抗压强度设计值：28天龄期附表11-4~92.砌体的轴心抗拉强度、弯曲抗拉强度和抗剪强度设计值与块体强度等级无关，只取决于灰缝的强度（附表11-10）3.调整系数γa（1）有吊车l≥9m的梁下烧结普通砖砌体，l≥7.5m的梁下烧结多孔砖、蒸压粉煤灰砖、灰砂砖砌体，砼砌块砌体，0.9（2）无筋砌体截面积＜0.3m2，0.7配筋砌体截面积＜0.2m2，0.8第15章砌体结构15.3砌体结构设计方法3.调整系数γa（1）有吊车l≥9m的梁下烧结普通砖砌体，l≥7.5m的梁下烧结多孔砖、蒸压粉煤灰砖、灰砂砖砌体，砼砌块砌体，0.9（2）无筋砌体截面积A＜0.3m2，γa=A+0.7配筋砌体截面积A＜0.2m2，γa=A+0.8（3）水泥砂浆抗压强度设计值0.9；抗拉、抗剪、抗弯0.8（4）施工质量为C级时，0.89（5）验算施工中房屋构件时，1.1，但砂浆强度取0。第15章砌...
