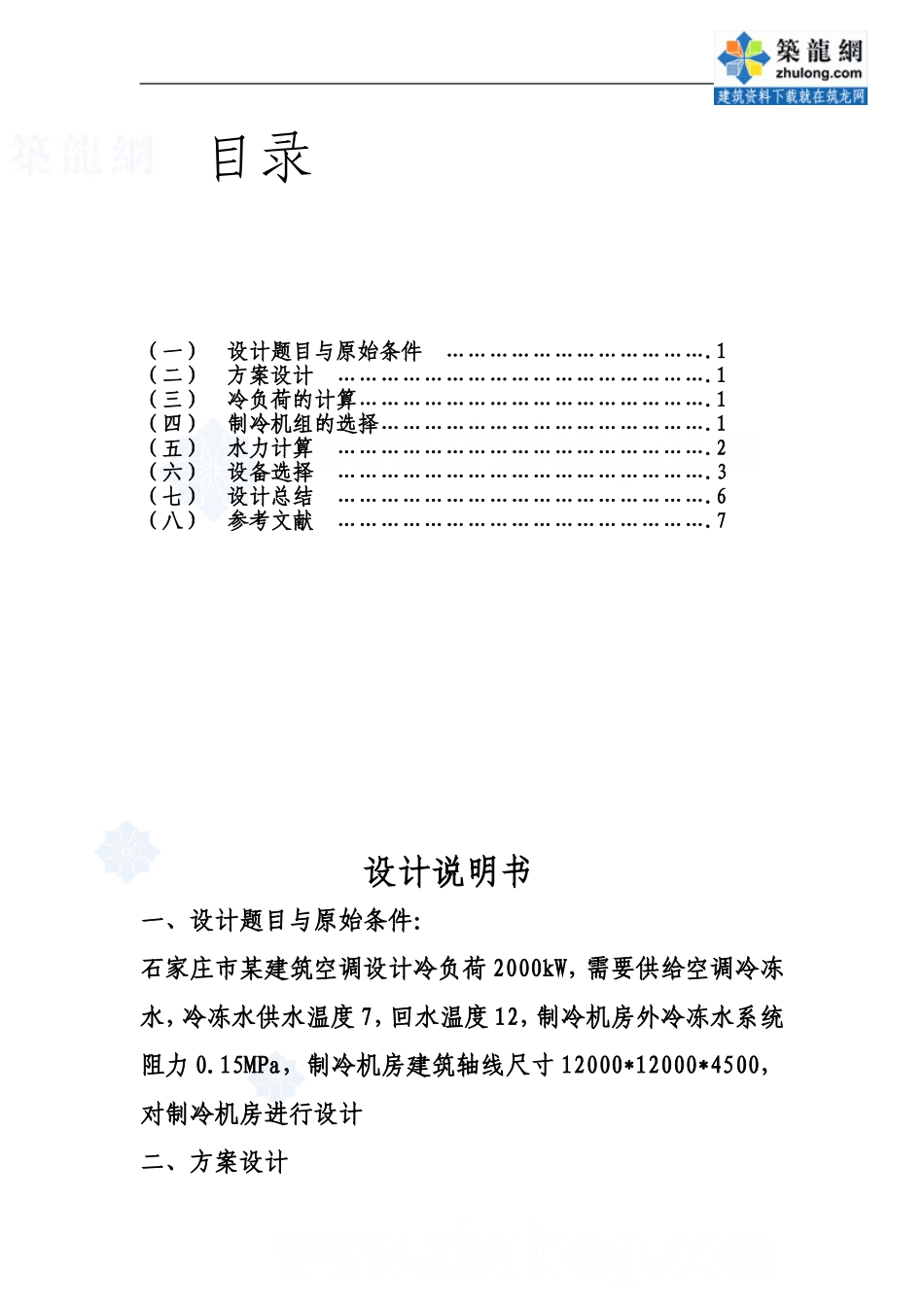

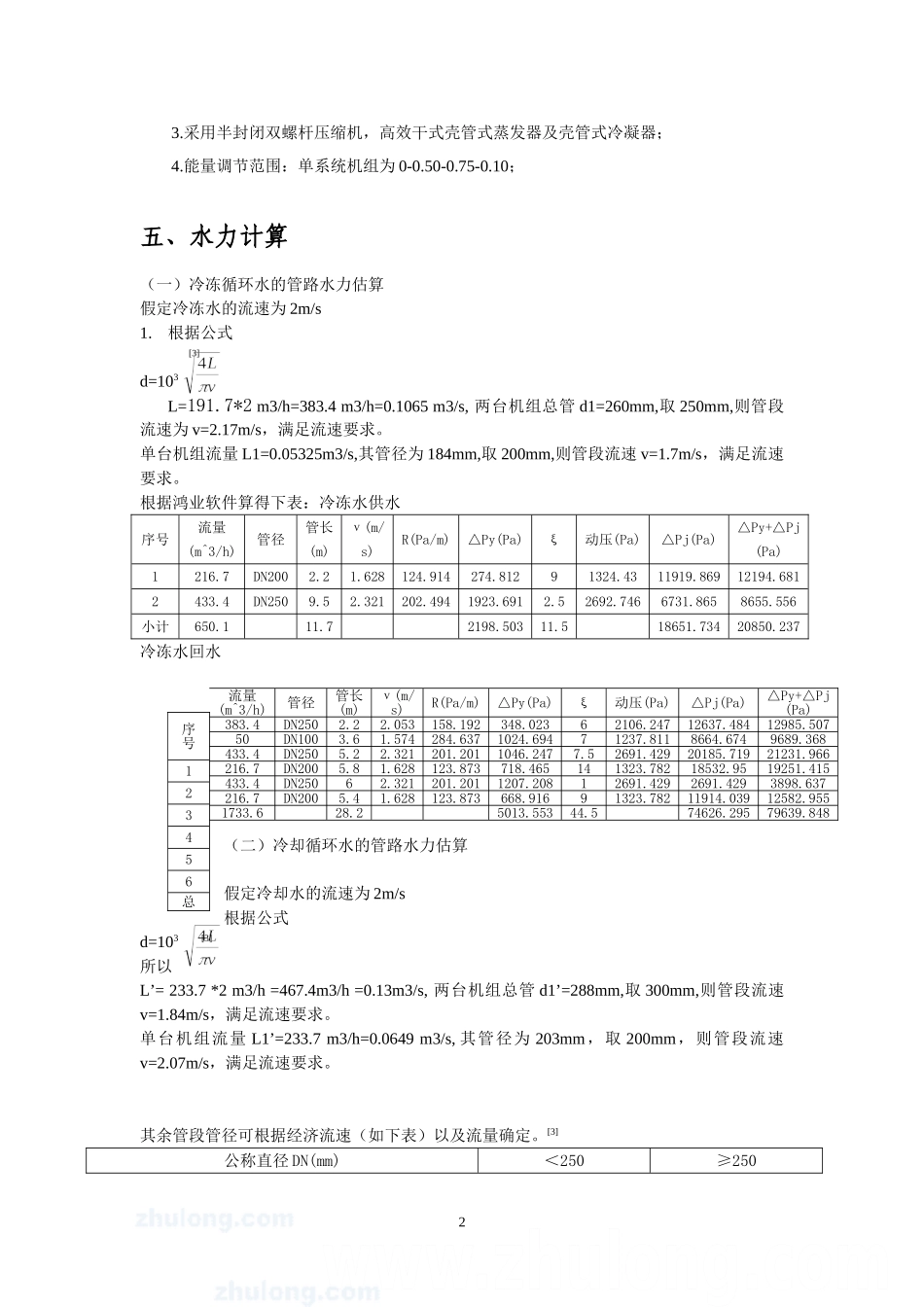

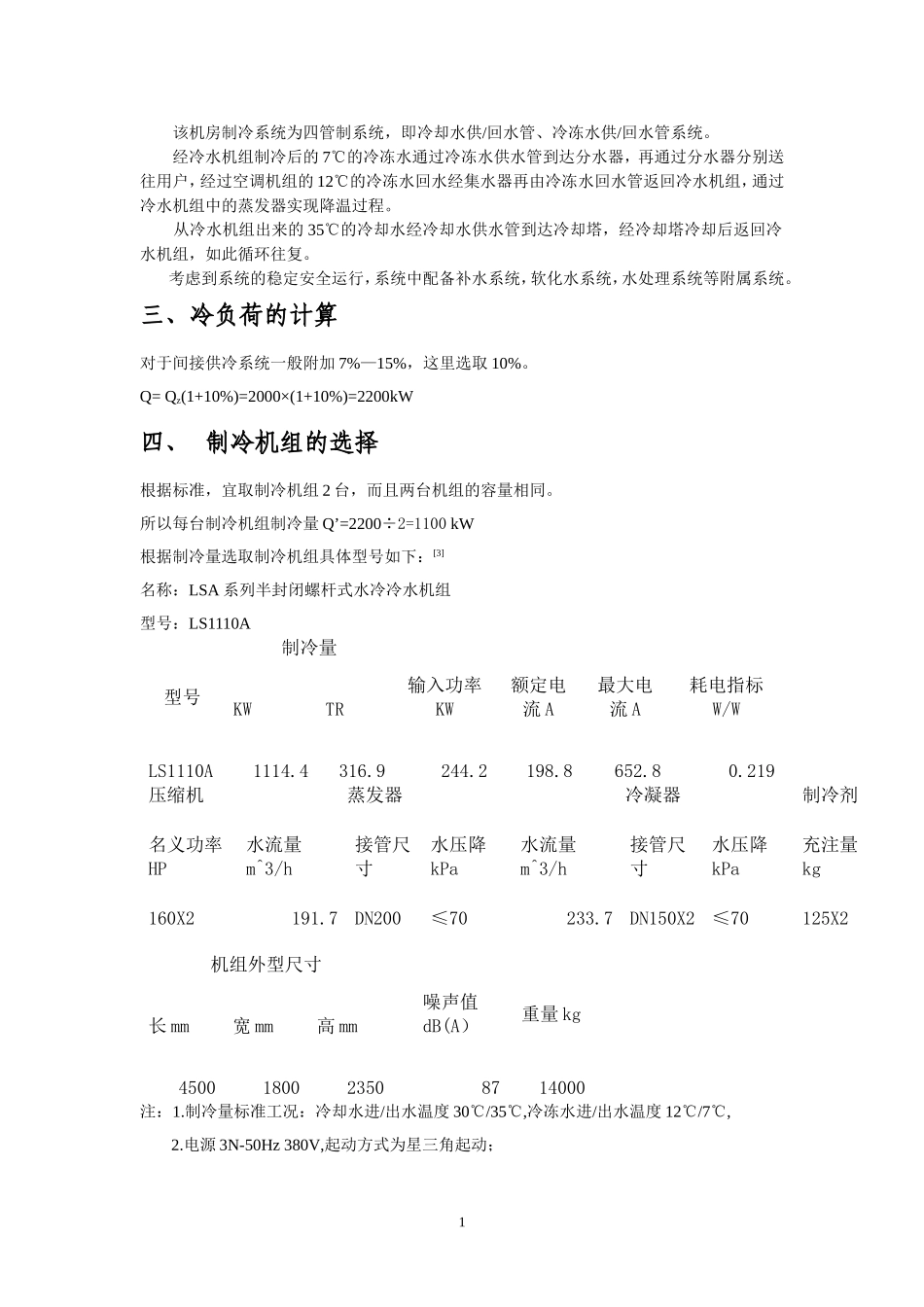

目录（一）设计题目与原始条件……………………………….1（二）方案设计…………………………………………….1（三）冷负荷的计算………………………………………….1（四）制冷机组的选择……………………………………….1（五）水力计算…………………………………………….2（六）设备选择…………………………………………….3（七）设计总结…………………………………………….6（八）参考文献…………………………………………….7设计说明书一、设计题目与原始条件：石家庄市某建筑空调设计冷负荷2000kW，需要供给空调冷冻水，冷冻水供水温度7，回水温度12，制冷机房外冷冻水系统阻力0.15MPa，制冷机房建筑轴线尺寸12000*12000*4500，对制冷机房进行设计二、方案设计该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往用户，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。从冷水机组出来的35℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。三、冷负荷的计算对于间接供冷系统一般附加7%—15%，这里选取10%。Q=Qz(1+10%)=2000×(1+10%)=2200kW四、制冷机组的选择根据标准，宜取制冷机组2台，而且两台机组的容量相同。所以每台制冷机组制冷量Q’=2200÷2=1100kW根据制冷量选取制冷机组具体型号如下：[3]名称：LSA系列半封闭螺杆式水冷冷水机组型号：LS1110A型号制冷量输入功率KW额定电流A最大电流A耗电指标W/WKWTRLS1110A1114.4316.9244.2198.8652.80.219压缩机蒸发器冷凝器制冷剂名义功率HP水流量m^3/h接管尺寸水压降kPa水流量m^3/h接管尺寸水压降kPa充注量kg160X2191.7DN200≤70233.7DN150X2≤70125X2机组外型尺寸噪声值dB(A）重量kg长mm宽mm高mm4500180023508714000注：1.制冷量标准工况：冷却水进/出水温度30℃/35℃,冷冻水进/出水温度12℃/7℃,2.电源3N-50Hz380V,起动方式为星三角起动；13.采用半封闭双螺杆压缩机，高效干式壳管式蒸发器及壳管式冷凝器；4.能量调节范围：单系统机组为0-0.50-0.75-0.10；五、水力计算（一）冷冻循环水的管路水力估算假定冷冻水的流速为2m/s1.根据公式[3]d=103L=191.7*2m3/h=383.4m3/h=0.1065m3/s,两台机组总管d1=260mm,取250mm,则管段流速为v=2.17m/s，满足流速要求。单台机组流量L1=0.05325m3/s,其管径为184mm,取200mm,则管段流速v=1.7m/s，满足流速要求。根据鸿业软件算得下表：冷冻水供水序号流量(m^3/h)管径管长(m)ν(m/s)R(Pa/m)△Py(Pa)ξ动压(Pa)△Pj(Pa)△Py+△Pj(Pa)1216.7DN2002.21.628124.914274.81291324.4311919.86912194.6812433.4DN2509.52.321202.4941923.6912.52692.7466731.8658655.556小计650.111.72198.50311.518651.73420850.237冷冻水回水（二）冷却循环水的管路水力估算假定冷却水的流速为2m/s根据公式d=103[3]所以L’=233.7*2m3/h=467.4m3/h=0.13m3/s,两台机组总管d1’=288mm,取300mm,则管段流速v=1.84m/s，满足流速要求。单台机组流量L1’=233.7m3/h=0.0649m3/s,其管径为203mm，取200mm，则管段流速v=2.07m/s，满足流速要求。其余管段管径可根据经济流速（如下表）以及流量确定。[3]公称直径DN(mm)＜250≥250流量(m^3/h)管径管长(m)ν(m/s)R(Pa/m)△Py(Pa)ξ动压(Pa)△Pj(Pa)△Py+△Pj(Pa)383.4DN2502.22.053158.192348.02362106.24712637.48412985.50750DN1003.61.574284.6371024.69471237.8118664.6749689.368433.4DN2505.22.321201.2011046.2477.52691.42920185.71921231.966216.7DN2005.81.628123.873718.465141323.78218532.9519251.415433.4DN25062.321201.2011207.20812691.4292691.4293898.637216.7DN2005.41.628123.873668.91691323.78211914.03912582.9551733.628.25013.55344.574626.29579639.848序号123456总2水泵吸入管（m/s）1.0~1.21.2~1.6水泵压出管（m/s）1.5~2.02.0~2.5水管(m/s)1.5~2.02.0~2.5冷却...
