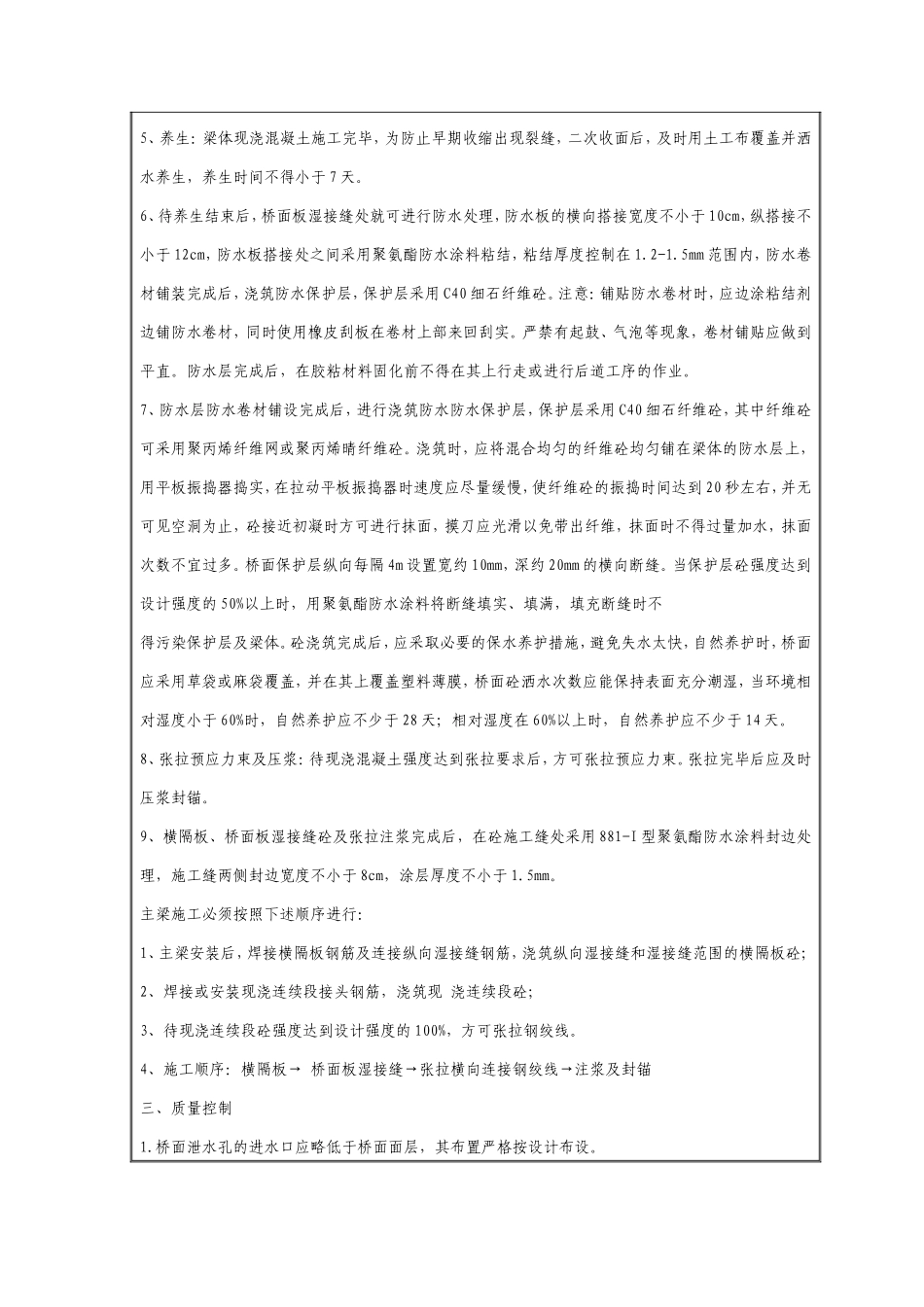

技术交底书表格编号1310项目名称第页共页交底编号工程名称设计文件图号津集施桥（2005）-2101施工部位T梁湿接缝施工交底日期技术交底内容：一、技术交底范围；跨津山铁路特大桥T梁湿接缝施工二、桥梁上部结构横隔板、湿接头、湿接缝施工预制T梁落梁就位，并调整好轴线与标高及支座固定后即可进行湿接缝的施工。现将T梁现浇湿接缝进行施工技术交底。1、对旧混凝土凿毛：将要浇注混凝土的梁板表层混凝土凿毛，以露出新鲜混凝土为准，在浇注混凝土时湿润表面，以保证新老混凝土的良好结合。2、钢筋安装：按湿接缝钢筋构造图绑扎钢筋。纵向钢筋连接采用搭接焊。电焊工持证上岗，焊条采用502或506焊条，严禁使用425焊条。焊缝必须满足规范要求。施工前应对采取的连接方法进行试验。3、安装预应力束管道及模板：为了防止应力损失的增加及改变预应力筋的受力，应严格控制预应力束道的位置，束道在两预制梁端与现浇段相接处的位置偏差应控制在2mm以内。在现浇段中预埋与预制梁中同种材料的预应力束道，必须先预埋波纹管再穿钢绞线，同时须与预制梁段对应束道顺接，确保连接可靠，不漏浆。模板支撑时要牢固，线形要顺直，接缝要严密，保护层要满足设计要求。钢筋与模板之间设置与浇筑砼砼等级砂浆垫块用扎丝绑扎于钢筋上，相互错开。4、浇注混凝土：根据设计，本施工段T梁现场浇筑横隔板及桥面板连接湿接缝砼采用补偿收缩细石砼，砼等级为C55，浇注混凝土时采用小直径振捣棒配合大直径振捣棒的振捣方法，确保现浇段混凝土密实。砼浇筑时应分层浇筑，振捣时要先四周后中部，做到快插慢拔，避免过振或漏振的现象，同时必须控制好表面平整度，5、养生：梁体现浇混凝土施工完毕，为防止早期收缩出现裂缝，二次收面后，及时用土工布覆盖并洒水养生，养生时间不得小于7天。6、待养生结束后，桥面板湿接缝处就可进行防水处理，防水板的横向搭接宽度不小于10cm，纵搭接不小于12cm，防水板搭接处之间采用聚氨酯防水涂料粘结，粘结厚度控制在1.2-1.5mm范围内，防水卷材铺装完成后，浇筑防水保护层，保护层采用C40细石纤维砼。注意：铺贴防水卷材时，应边涂粘结剂边铺防水卷材，同时使用橡皮刮板在卷材上部来回刮实。严禁有起鼓、气泡等现象，卷材铺贴应做到平直。防水层完成后，在胶粘材料固化前不得在其上行走或进行后道工序的作业。7、防水层防水卷材铺设完成后，进行浇筑防水防水保护层，保护层采用C40细石纤维砼，其中纤维砼可采用聚丙烯纤维网或聚丙烯晴纤维砼。浇筑时，应将混合均匀的纤维砼均匀铺在梁体的防水层上，用平板振捣器捣实，在拉动平板振捣器时速度应尽量缓慢，使纤维砼的振捣时间达到20秒左右，并无可见空洞为止，砼接近初凝时方可进行抹面，摸刀应光滑以免带出纤维，抹面时不得过量加水，抹面次数不宜过多。桥面保护层纵向每隔4m设置宽约10mm，深约20mm的横向断缝。当保护层砼强度达到设计强度的50%以上时，用聚氨酯防水涂料将断缝填实、填满，填充断缝时不得污染保护层及梁体。砼浇筑完成后，应采取必要的保水养护措施，避免失水太快，自然养护时，桥面应采用草袋或麻袋覆盖，并在其上覆盖塑料薄膜，桥面砼洒水次数应能保持表面充分潮湿，当环境相对湿度小于60%时，自然养护应不少于28天；相对湿度在60%以上时，自然养护应不少于14天。8、张拉预应力束及压浆：待现浇混凝土强度达到张拉要求后，方可张拉预应力束。张拉完毕后应及时压浆封锚。9、横隔板、桥面板湿接缝砼及张拉注浆完成后，在砼施工缝处采用881-I型聚氨酯防水涂料封边处理，施工缝两侧封边宽度不小于8cm，涂层厚度不小于1.5mm。主梁施工必须按照下述顺序进行：1、主梁安装后，焊接横隔板钢筋及连接纵向湿接缝钢筋，浇筑纵向湿接缝和湿接缝范围的横隔板砼；2、焊接或安装现浇连续段接头钢筋，浇筑现浇连续段砼；3、待现浇连续段砼强度达到设计强度的100%，方可张拉钢绞线。4、施工顺序：横隔板→桥面板湿接缝→张拉横向连接钢绞线→注浆及封锚三、质量控制1.桥面泄水孔的进水口应略低于桥面面层，其布置严格按设计布设。2.防水层施工前应先对基层进行验收，基层应做到平整、无尖锐异物、无浮碴、无浮灰、无油污等，不...
