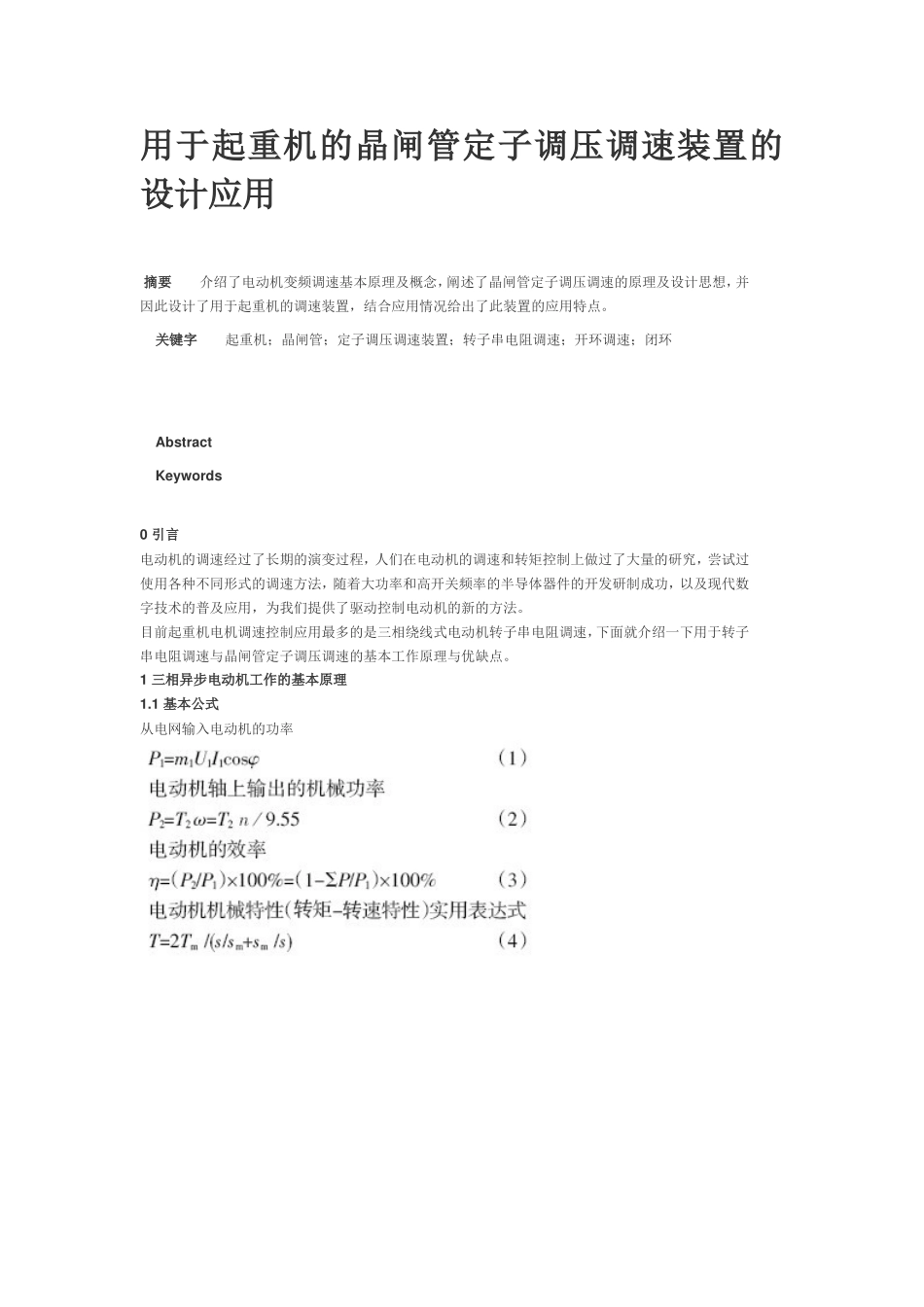

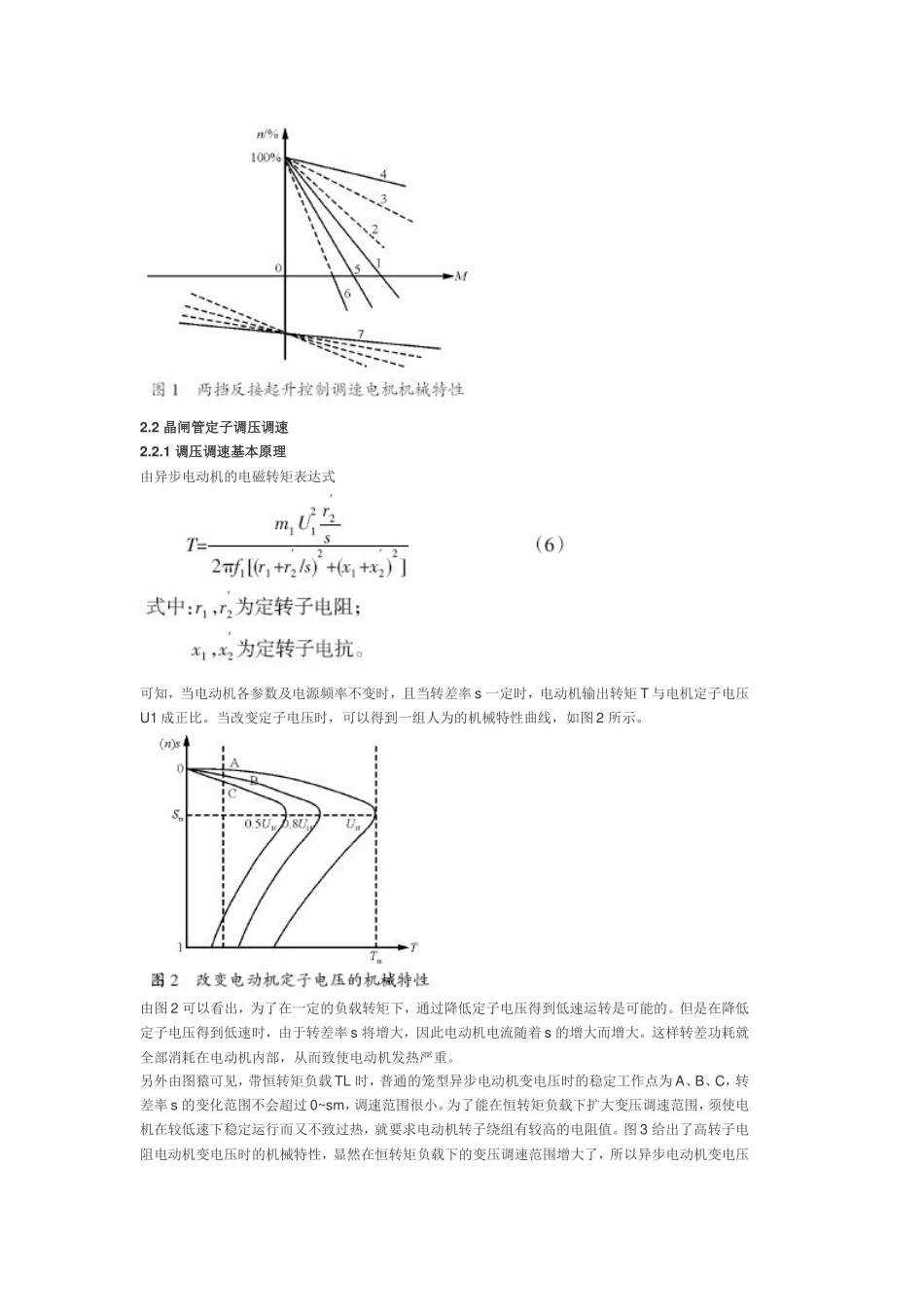

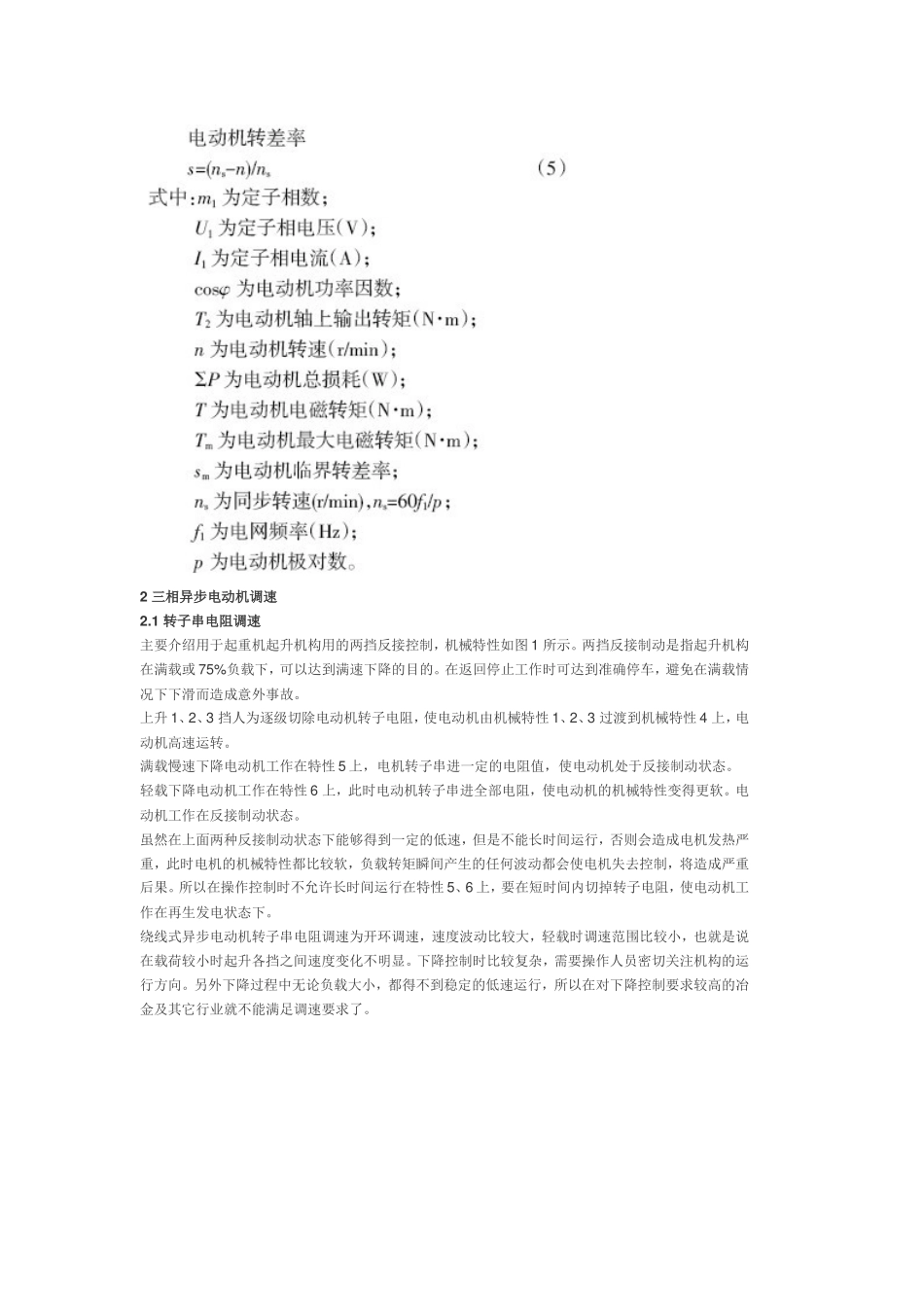

用于起重机的晶闸管定子调压调速装置的设计应用摘要介绍了电动机变频调速基本原理及概念，阐述了晶闸管定子调压调速的原理及设计思想，并因此设计了用于起重机的调速装置，结合应用情况给出了此装置的应用特点。关键字起重机；晶闸管；定子调压调速装置；转子串电阻调速；开环调速；闭环AbstractKeywords0引言电动机的调速经过了长期的演变过程，人们在电动机的调速和转矩控制上做过了大量的研究，尝试过使用各种不同形式的调速方法，随着大功率和高开关频率的半导体器件的开发研制成功，以及现代数字技术的普及应用，为我们提供了驱动控制电动机的新的方法。目前起重机电机调速控制应用最多的是三相绕线式电动机转子串电阻调速，下面就介绍一下用于转子串电阻调速与晶闸管定子调压调速的基本工作原理与优缺点。1三相异步电动机工作的基本原理1.1基本公式从电网输入电动机的功率2三相异步电动机调速2.1转子串电阻调速主要介绍用于起重机起升机构用的两挡反接控制，机械特性如图1所示。两挡反接制动是指起升机构在满载或75%负载下，可以达到满速下降的目的。在返回停止工作时可达到准确停车，避免在满载情况下下滑而造成意外事故。上升1、2、3挡人为逐级切除电动机转子电阻，使电动机由机械特性1、2、3过渡到机械特性4上，电动机高速运转。满载慢速下降电动机工作在特性5上，电机转子串进一定的电阻值，使电动机处于反接制动状态。轻载下降电动机工作在特性6上，此时电动机转子串进全部电阻，使电动机的机械特性变得更软。电动机工作在反接制动状态。虽然在上面两种反接制动状态下能够得到一定的低速，但是不能长时间运行，否则会造成电机发热严重，此时电机的机械特性都比较软，负载转矩瞬间产生的任何波动都会使电机失去控制，将造成严重后果。所以在操作控制时不允许长时间运行在特性5、6上，要在短时间内切掉转子电阻，使电动机工作在再生发电状态下。绕线式异步电动机转子串电阻调速为开环调速，速度波动比较大，轻载时调速范围比较小，也就是说在载荷较小时起升各挡之间速度变化不明显。下降控制时比较复杂，需要操作人员密切关注机构的运行方向。另外下降过程中无论负载大小，都得不到稳定的低速运行，所以在对下降控制要求较高的冶金及其它行业就不能满足调速要求了。2.2晶闸管定子调压调速2.2.1调压调速基本原理由异步电动机的电磁转矩表达式可知，当电动机各参数及电源频率不变时，且当转差率s一定时，电动机输出转矩T与电机定子电压U1成正比。当改变定子电压时，可以得到一组人为的机械特性曲线，如图2所示。由图2可以看出，为了在一定的负载转矩下，通过降低定子电压得到低速运转是可能的。但是在降低定子电压得到低速时，由于转差率s将增大，因此电动机电流随着s的增大而增大。这样转差功耗就全部消耗在电动机内部，从而致使电动机发热严重。另外由图猿可见，带恒转矩负载TL时，普通的笼型异步电动机变电压时的稳定工作点为A、B、C，转差率s的变化范围不会超过0~sm，调速范围很小。为了能在恒转矩负载下扩大变压调速范围，须使电机在较低速下稳定运行而又不致过热，就要求电动机转子绕组有较高的电阻值。图3给出了高转子电阻电动机变电压时的机械特性，显然在恒转矩负载下的变压调速范围增大了，所以异步电动机变电压调速时，采用普通电机的调速范围很窄，为了减少电机发热及扩大调速范围，须采用高转子电阻的电机。晶闸管定子的调压调速装置，是通过在定子上串联反并联晶闸管并控制其导通角来实现的，可以实现三相绕线转子异步电动机低速稳定运行。但这种调压调速是开环系统，其特性硬度不够，速度波动率大。为了提高其调速性能可采用有双闭环（速度环和电流环）反馈调压调速控制系统，闭环调速时电动机的机械特性曲线如图4所示。显而易见闭环系统下的机械特性硬度提高了，速度波动率大大减小。闭环调压调速系统动态过程为当电动机稳定运行在要求的速度时，一旦负载增大，电机会在较大负载拖动下进行减速，速度反馈值也随之降低，闭环系统给定值不变，速度调节器的输入由于速度反馈的下降而增大，经过速度调节器调节控制晶闸管，增加晶闸管导通角，因而电动机定子电压...
