压缩机工艺流程图表(2013[1].5修)VIP免费

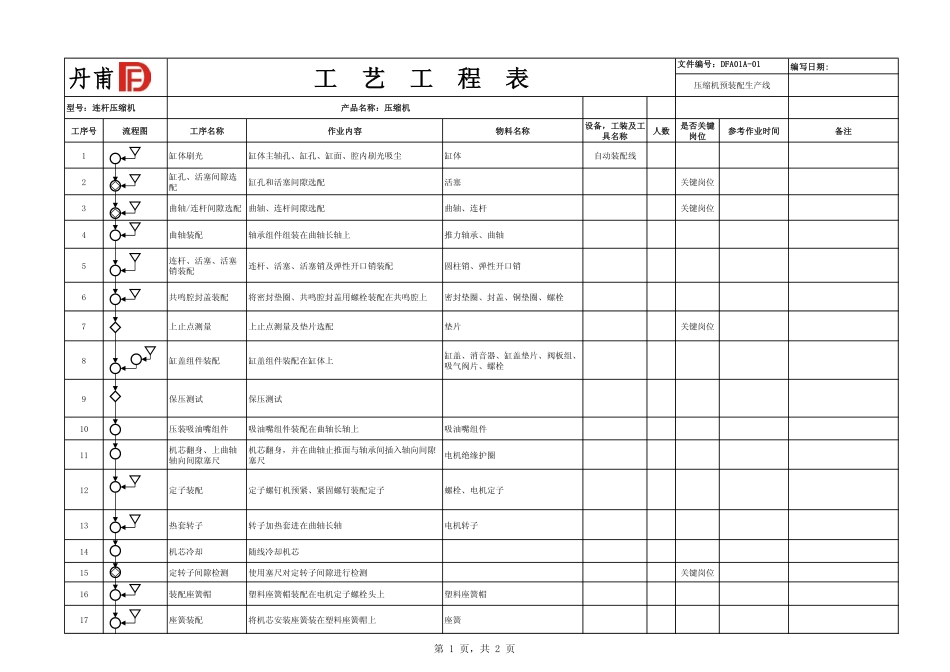

第1页，共2页编写日期:工序号流程图工序名称作业内容物料名称设备，工装及工具名称人数是否关键岗位参考作业时间备注1缸体刷光缸体主轴孔、缸孔、缸面、腔内刷光吸尘缸体自动装配线2缸孔、活塞间隙选配缸孔和活塞间隙选配活塞关键岗位3曲轴/连杆间隙选配曲轴、连杆间隙选配曲轴、连杆关键岗位4曲轴装配轴承组件组装在曲轴长轴上推力轴承、曲轴5连杆、活塞、活塞销装配连杆、活塞、活塞销及弹性开口销装配圆柱销、弹性开口销6共鸣腔封盖装配将密封垫圈、共鸣腔封盖用螺栓装配在共鸣腔上密封垫圈、封盖、铜垫圈、螺栓7上止点测量上止点测量及垫片选配垫片关键岗位8缸盖组件装配缸盖组件装配在缸体上缸盖、消音器、缸盖垫片、阀板组、吸气阀片、螺栓9保压测试保压测试10压装吸油嘴组件吸油嘴组件装配在曲轴长轴上吸油嘴组件11机芯翻身、上曲轴轴向间隙塞尺机芯翻身，并在曲轴止推面与轴承间插入轴向间隙塞尺电机绝缘护圈12定子装配定子螺钉机预紧、紧固螺钉装配定子螺栓、电机定子13热套转子转子加热套进在曲轴长轴电机转子14机芯冷却随线冷却机芯15定转子间隙检测使用塞尺对定转子间隙进行检测关键岗位16装配座簧帽塑料座簧帽装配在电机定子螺栓头上塑料座簧帽17座簧装配将机芯安装座簧装在塑料座簧帽上座簧丹甫型号：连杆压缩机产品名称：压缩机压缩机预装配生产线文件编号：DFA01A-01工艺工程表第2页，共2页编写日期:工序号流程图工序名称作业内容物料名称设备，工装及工具名称人数是否关键岗位参考作业时间备注丹甫型号：连杆压缩机产品名称：压缩机压缩机预装配生产线文件编号：DFA01A-01工艺工程表18壳体上装配线壳体组件放置随行工装板上壳体组件19座簧销装配塑料座簧销压入销钉塑料座簧销20机芯入壳机芯装配入壳体组件内21装排气管组件将密封圈及排气管组件装配在机芯上密封垫圈、排气管组件、铜垫圈、螺栓22排气管组件焊接钎焊排气管组与壳体组件排气管内连接焊环关键岗位23加油、机芯校平衡机芯校平、校形点油机往曲轴短轴加油润滑24综合测试耐压测试、低电压启动、流量测试关键岗位25绝缘、保压测试绝缘电阻、保压测试关键岗位26机芯除尘、扣盖1.机芯自动吸尘2.人工间隙扣盖上盖更改记录序号更改内容更改文件号更改人更改日期备注123编制：标准化：审核：会签：批准：编写日期:工序号流程图工序名称作业内容物料名称设备，工装及工具名称人数是否关键岗位参考作业时间备注1环焊机器人环焊压缩机上下壳体机器人焊接线关键岗位2焊缝自动刷光自动刷光焊缝3装配密封堵头及充气堵头压缩机三管装上密封堵头和充气堵头密封堵头、充气堵头4压缩机充气从工艺管充入高压压缩干燥空气涂装线5水检漏检漏槽人工视检压缩机焊接处焊接质量是否漏气关键岗位6取夹头处理将压缩机三管上的堵头取下并放置在返回链板上7上封帽处理压缩机三管、接线柱、接地插片装上工艺封帽压缩机工艺封帽8涂装线电泳压缩机表面阴极电泳涂装油漆电泳油漆、纯水关键岗位9涂装后取封帽油漆烘干前取下工艺管封帽10涂装油漆固化电泳后油漆烘干固化11抽真空、充干燥空气压缩机抽真空处理，并充入干燥压缩空气12上检测线人工从涂装线线上将压缩机取下，放置在检测线工装上检测线13拔封帽/保护套拔出三管、接线柱、接地插片封帽14自动称重（注油前）自动称取、记录压缩机重量15注油压缩机注入冷冻机油冷冻机油关键岗位16自动称重（注油后）自动称取、记录压缩机重量17一分钟跑合测试跑合测试压缩机功率、电流关键岗位压缩机总装配生产线丹甫工艺工程表文件编号：DFA02A-01型号：产品名称：压缩机编写日期:工序号流程图工序名称作业内容物料名称设备，工装及工具名称人数是否关键岗位参考作业时间备注压缩机总装配生产线丹甫工艺工程表文件编号：DFA02A-01型号：产品名称：压缩机18倾斜噪音测试倾斜测试压缩机内部异常噪音关键岗位19综合测试测试压缩机耐压、侦弧、低电压启动、流量、功率关键岗位20绝缘、保压测试测试压缩机绝缘、泄漏关键岗位21上胶塞压缩机三管上密封橡胶塞三管胶塞22充干燥空气压缩机充入干燥空气23自动贴铭牌自动贴压缩机铭牌铭牌24下线压缩机下线重包底托、泡沫隔板25打包压缩机包装、存储缠绕膜...
