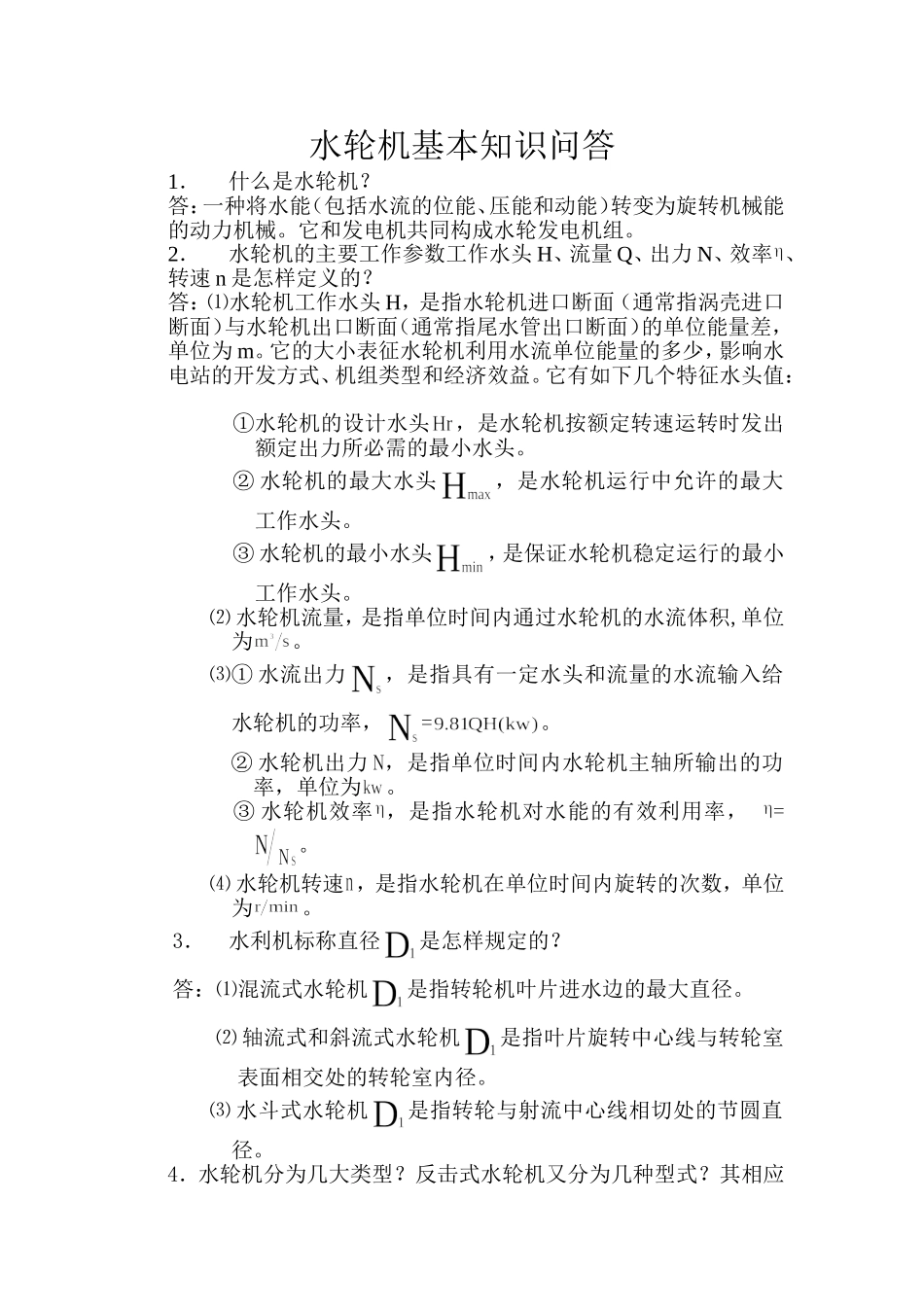

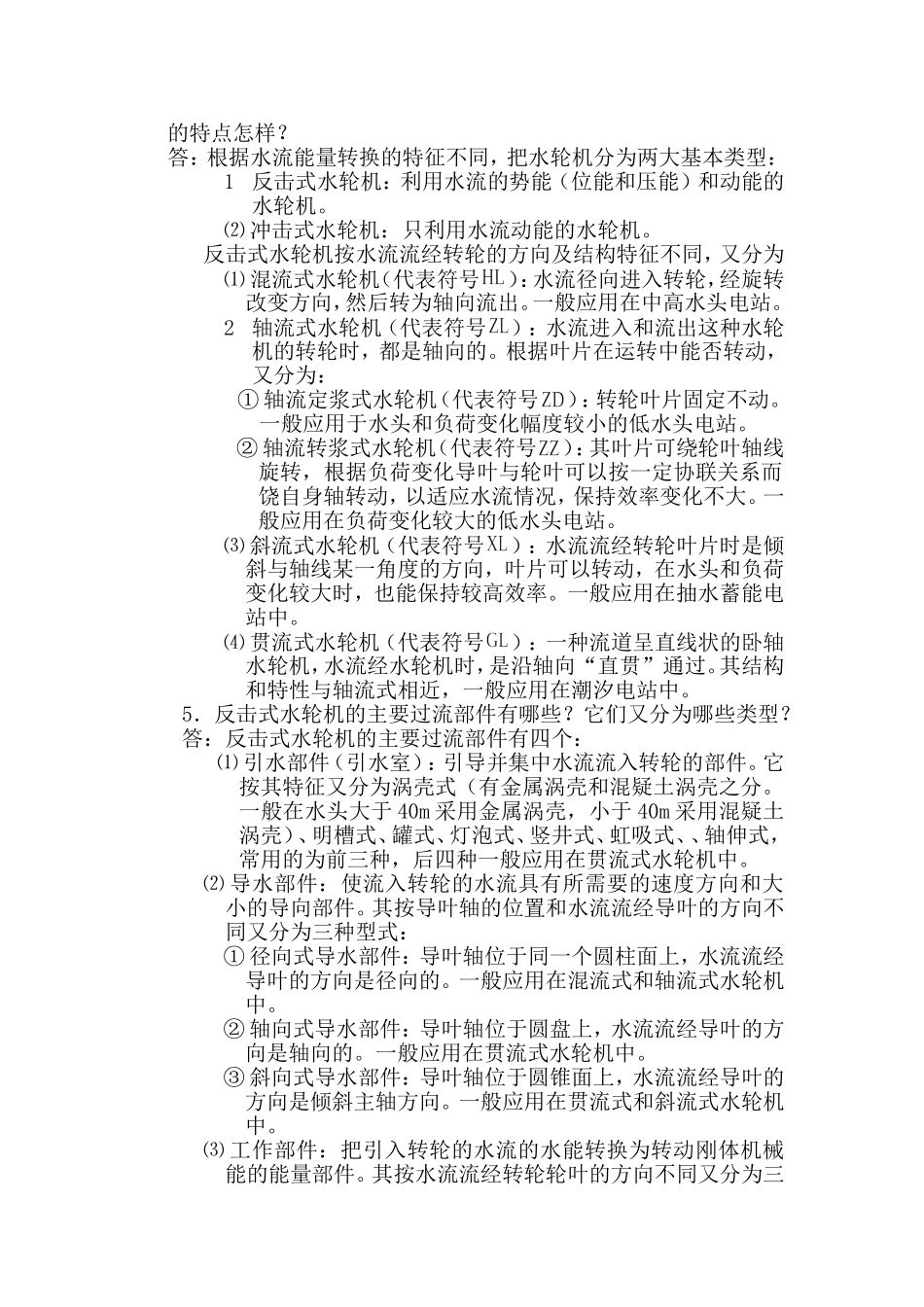

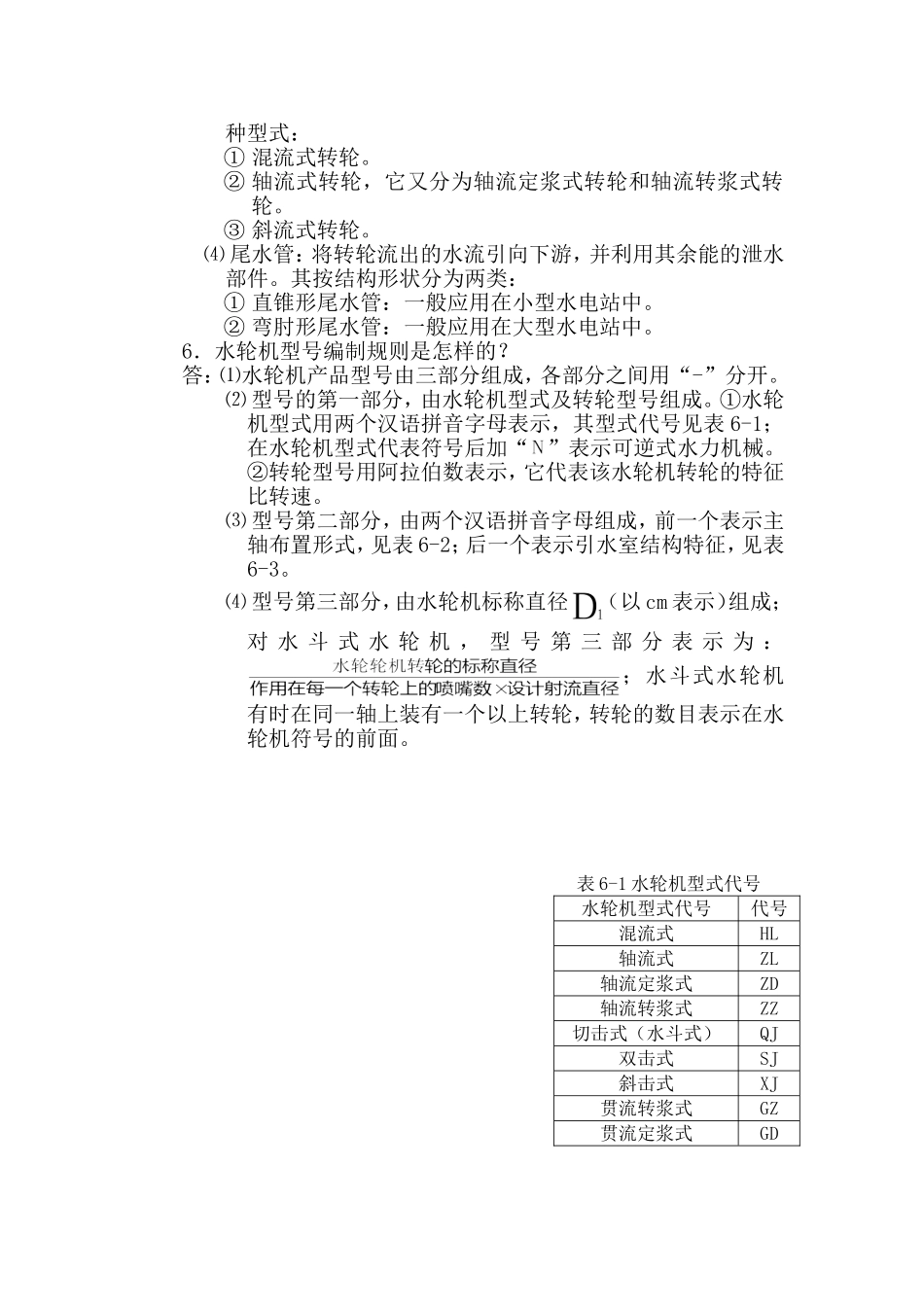

水轮机基本知识问答1．什么是水轮机？答：一种将水能（包括水流的位能、压能和动能）转变为旋转机械能的动力机械。它和发电机共同构成水轮发电机组。2．水轮机的主要工作参数工作水头H、流量Q、出力N、效率、转速n是怎样定义的？答：⑴水轮机工作水头H，是指水轮机进口断面（通常指涡壳进口断面）与水轮机出口断面（通常指尾水管出口断面）的单位能量差，单位为m。它的大小表征水轮机利用水流单位能量的多少，影响水电站的开发方式、机组类型和经济效益。它有如下几个特征水头值：①水轮机的设计水头，是水轮机按额定转速运转时发出额定出力所必需的最小水头。②水轮机的最大水头，是水轮机运行中允许的最大工作水头。③水轮机的最小水头，是保证水轮机稳定运行的最小工作水头。⑵水轮机流量，是指单位时间内通过水轮机的水流体积,单位为。⑶①水流出力，是指具有一定水头和流量的水流输入给水轮机的功率，=。②水轮机出力N，是指单位时间内水轮机主轴所输出的功率，单位为。③水轮机效率，是指水轮机对水能的有效利用率，=。⑷水轮机转速，是指水轮机在单位时间内旋转的次数，单位为。3．水利机标称直径是怎样规定的？答：⑴混流式水轮机是指转轮机叶片进水边的最大直径。⑵轴流式和斜流式水轮机是指叶片旋转中心线与转轮室表面相交处的转轮室内径。⑶水斗式水轮机是指转轮与射流中心线相切处的节圆直径。4．水轮机分为几大类型？反击式水轮机又分为几种型式？其相应的特点怎样？答：根据水流能量转换的特征不同，把水轮机分为两大基本类型：1反击式水轮机：利用水流的势能（位能和压能）和动能的水轮机。⑵冲击式水轮机：只利用水流动能的水轮机。反击式水轮机按水流流经转轮的方向及结构特征不同，又分为⑴混流式水轮机（代表符号）：水流径向进入转轮，经旋转改变方向，然后转为轴向流出。一般应用在中高水头电站。2轴流式水轮机（代表符号）：水流进入和流出这种水轮机的转轮时，都是轴向的。根据叶片在运转中能否转动，又分为：①轴流定浆式水轮机（代表符号）：转轮叶片固定不动。一般应用于水头和负荷变化幅度较小的低水头电站。②轴流转浆式水轮机（代表符号）：其叶片可绕轮叶轴线旋转，根据负荷变化导叶与轮叶可以按一定协联关系而饶自身轴转动，以适应水流情况，保持效率变化不大。一般应用在负荷变化较大的低水头电站。⑶斜流式水轮机（代表符号）：水流流经转轮叶片时是倾斜与轴线某一角度的方向，叶片可以转动，在水头和负荷变化较大时，也能保持较高效率。一般应用在抽水蓄能电站中。⑷贯流式水轮机（代表符号）：一种流道呈直线状的卧轴水轮机，水流经水轮机时，是沿轴向“直贯”通过。其结构和特性与轴流式相近，一般应用在潮汐电站中。5．反击式水轮机的主要过流部件有哪些？它们又分为哪些类型？答：反击式水轮机的主要过流部件有四个：⑴引水部件（引水室）：引导并集中水流流入转轮的部件。它按其特征又分为涡壳式（有金属涡壳和混疑土涡壳之分。一般在水头大于40m采用金属涡壳，小于40m采用混疑土涡壳）、明槽式、罐式、灯泡式、竖井式、虹吸式、、轴伸式，常用的为前三种，后四种一般应用在贯流式水轮机中。⑵导水部件：使流入转轮的水流具有所需要的速度方向和大小的导向部件。其按导叶轴的位置和水流流经导叶的方向不同又分为三种型式：①径向式导水部件：导叶轴位于同一个圆柱面上，水流流经导叶的方向是径向的。一般应用在混流式和轴流式水轮机中。②轴向式导水部件：导叶轴位于圆盘上，水流流经导叶的方向是轴向的。一般应用在贯流式水轮机中。③斜向式导水部件：导叶轴位于圆锥面上，水流流经导叶的方向是倾斜主轴方向。一般应用在贯流式和斜流式水轮机中。⑶工作部件：把引入转轮的水流的水能转换为转动刚体机械能的能量部件。其按水流流经转轮轮叶的方向不同又分为三种型式：①混流式转轮。②轴流式转轮，它又分为轴流定浆式转轮和轴流转浆式转轮。③斜流式转轮。⑷尾水管：将转轮流出的水流引向下游，并利用其余能的泄水部件。其按结构形状分为两类：①直锥形尾水管：一般应用在小型水电站中。②弯肘形尾水管：一般应用在大型水电站中。6．水轮机...
