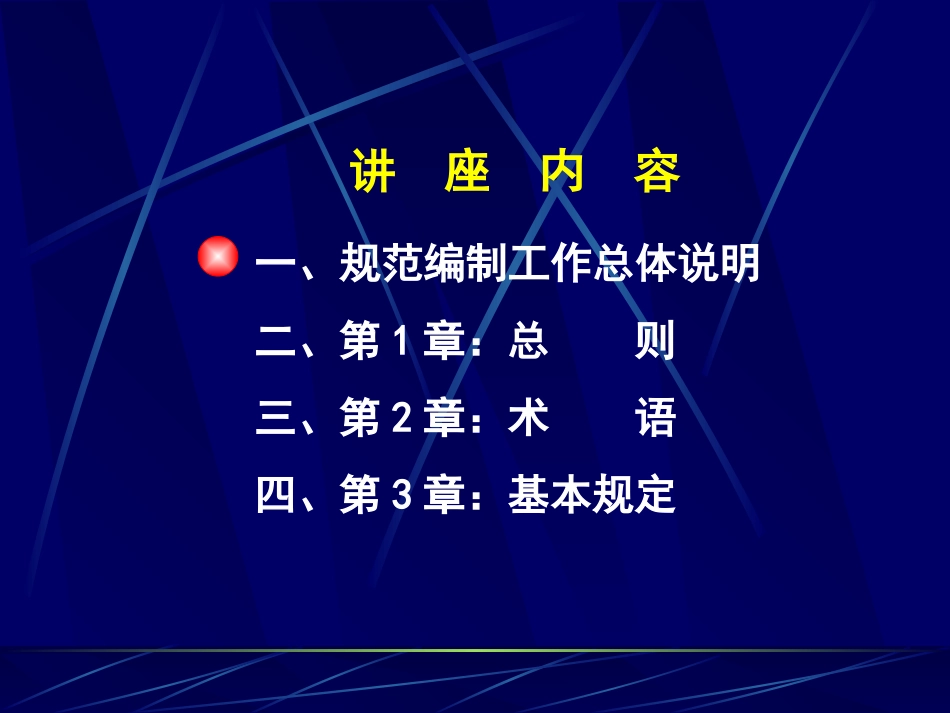

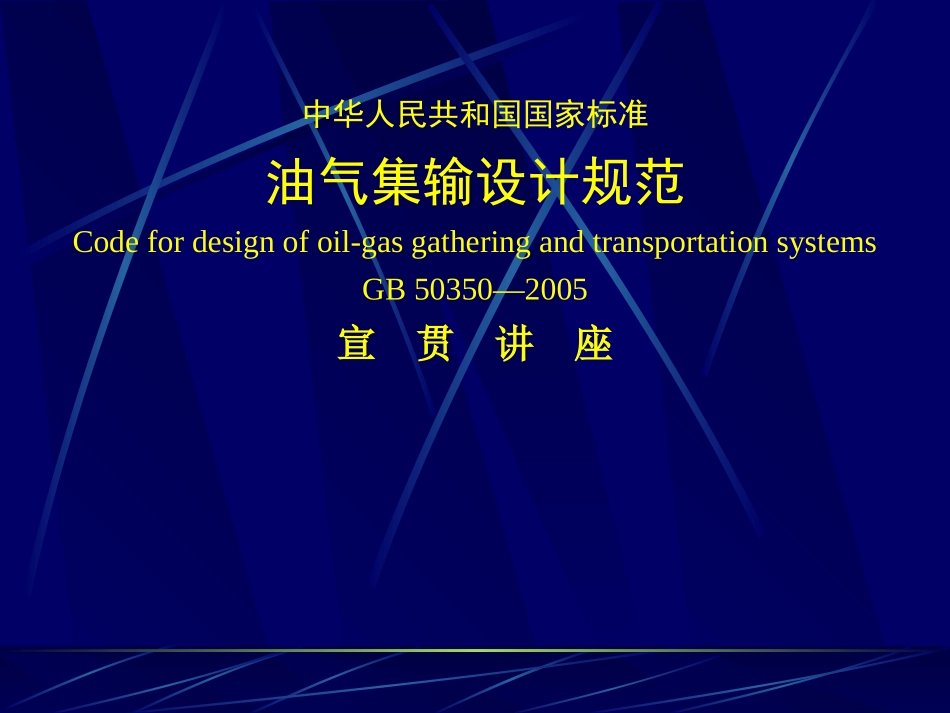

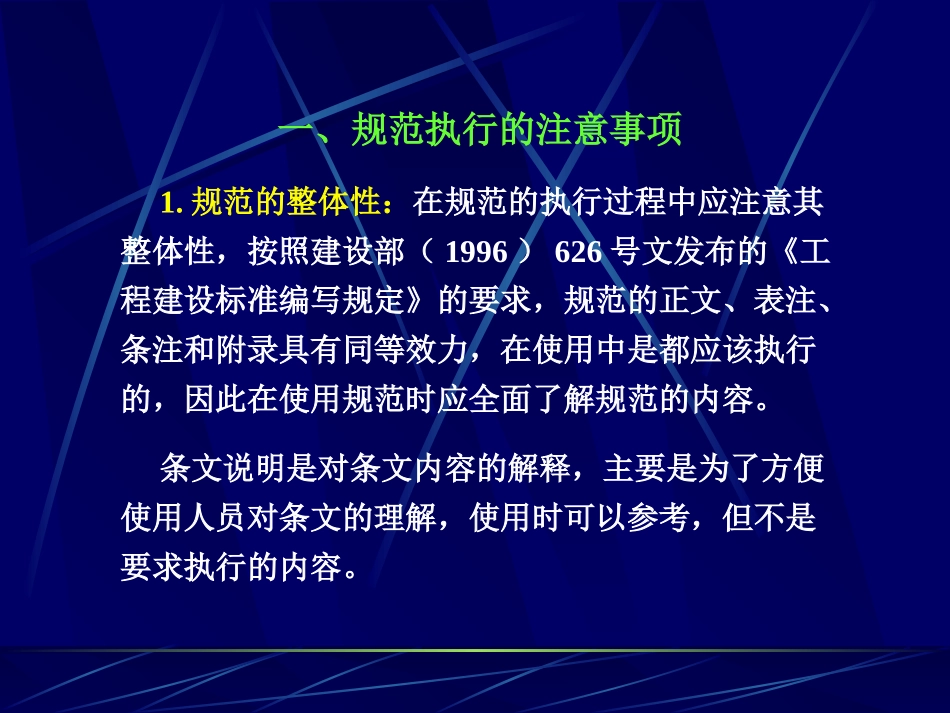

中华人民共和国国家标准油气集输设计规范Codefordesignofoil-gasgatheringandtransportationsystemsGB50350—2005宣贯讲座讲座内容一、规范编制工作总体说明二、第1章：总则三、第2章：术语四、第3章：基本规定一、规范执行的注意事项1.规范的整体性：在规范的执行过程中应注意其整体性，按照建设部（1996）626号文发布的《工程建设标准编写规定》的要求，规范的正文、表注、条注和附录具有同等效力，在使用中是都应该执行的，因此在使用规范时应全面了解规范的内容。条文说明是对条文内容的解释，主要是为了方便使用人员对条文的理解，使用时可以参考，但不是要求执行的内容。2.规范的相关性：在规范使用中，要处理好与相关规范的关系。如处理好《石油天然气工程设计防火规范》GB50183的关系。《石油天然气工程设计防火规范》GB50183强调的是工程设计的防火安全方面的内容，《油气集输设计规范》更多强调的是工艺安全性，是实施“技术安全型防火”的基础。油气集输站场的布置和油气集输管道线路的选择，除满足《石油天然气工程设计防火规范》GB50183的防火要求外，还应满足《油气集输设计规范》中关于经济对比、工艺安装、防毒、防爆等技术和经济的要求。3.规范的涵盖性：《油气集输设计规范》作为国家标准其适应性应该更为广泛，是站在油气集输工程技术的角度对设计做出规定的一部综合性规范。对不同企业的经营管理实际情况和具体要求，《油气集输设计规范》不可能面面俱到的照顾得那么具体，各油气田企业应该在执行国家标准的基础上，在国家标准的指导下，制定更加符合自己实际情况的更为详细的设计规定。例如大庆油田制定了企业标准《大庆油田地面建设设计规定》，长庆油田也制定了“地面工程设计技术统一规定”等。4.规范的追溯性：规范的追溯性是指本规范的条款是否应用于本规范生效日期前已有或已批准建设的设施和设备。按照我国的有关规定，并参照国外的习惯做法，本规范不具有追溯性，即不适用于本规范生效日期前已有或已批准建设的设施和设备。二、规范的特点1.专业更加齐全国家标准《油气集输设计规范》是一部综合性的工程设计标准，本次编制参照了原行业标准《油田油气集输设计规范》SY/T0004-98、《气田集气工程设计规范》SY/T0010-96以及《稠油集输及注蒸汽系统设计规范》SY0027-94中的稠油集输部分。在编制过程中，使油气集输工程设计中所需的各专业更加齐全。与原《油田油气集输设计规范》SY/T0004-98相比，增加了给排水及消防、通信、建（构）筑物三个公用工程专业和健康、安全与环境（HSE）。与原《气田集气工程设计规范》SY/T0010-96相比，增加了站场防洪及排涝、消防、燃料、站场道路四个公用工程专业和健康、安全与环境（HSE）。在主体工艺专业中，与原《油田油气集输设计规范》SY/T0004-98相比，增加了原油除砂专业，与原《气田集气工程设计规范》SY/T0010-96相比，增加了天然气净化和含硫气田的腐蚀与防护专业。2.结构更加合理《油气集输设计规范》在结构的编排上坚持了集中与分开相结合的原则，充分考虑了原油、天然气两大系统的专业特点，将两大专业系统的共性部分集中编排，专业性较强的部分分开编排。《油气集输设计规范》结构示意见图1。总则术语基本规定原油集输及储运原油净化处理天然气集输天然气净化及凝液储存油气集输管道油气计量仪表及计算机监控系统站场总图及公用工程健康、安全与环境（HSE）图1《油气集输设计规范》结构示意图油气集输管道、油气计量两章中分专业设了节，在这两章中两专业共性的部分进行了集中编排。其中总则、术语、基本规定、仪表及计算机监控系统、站场总图及公用工程和健康、安全与环境（HSE）六章是集中编排的，对于两大专业不同的部分在条款上或条文中有明确的表述。主体工艺章节在参考原《油田油气集输设计规范》、《气田集气工程设计规范》的基础上，按原油和天然气两大专业分原油集输及储运、原油净化处理、天然气集输、天然气净化及凝液储存设为四章。原《油田油气集输设计规范》SY/T0004-98中有“特殊油田的油气集输”一章，在编制中经讨论认为，随着我国石油工业对低渗透低产油田、稠油油田、沙漠油田的大规模...
