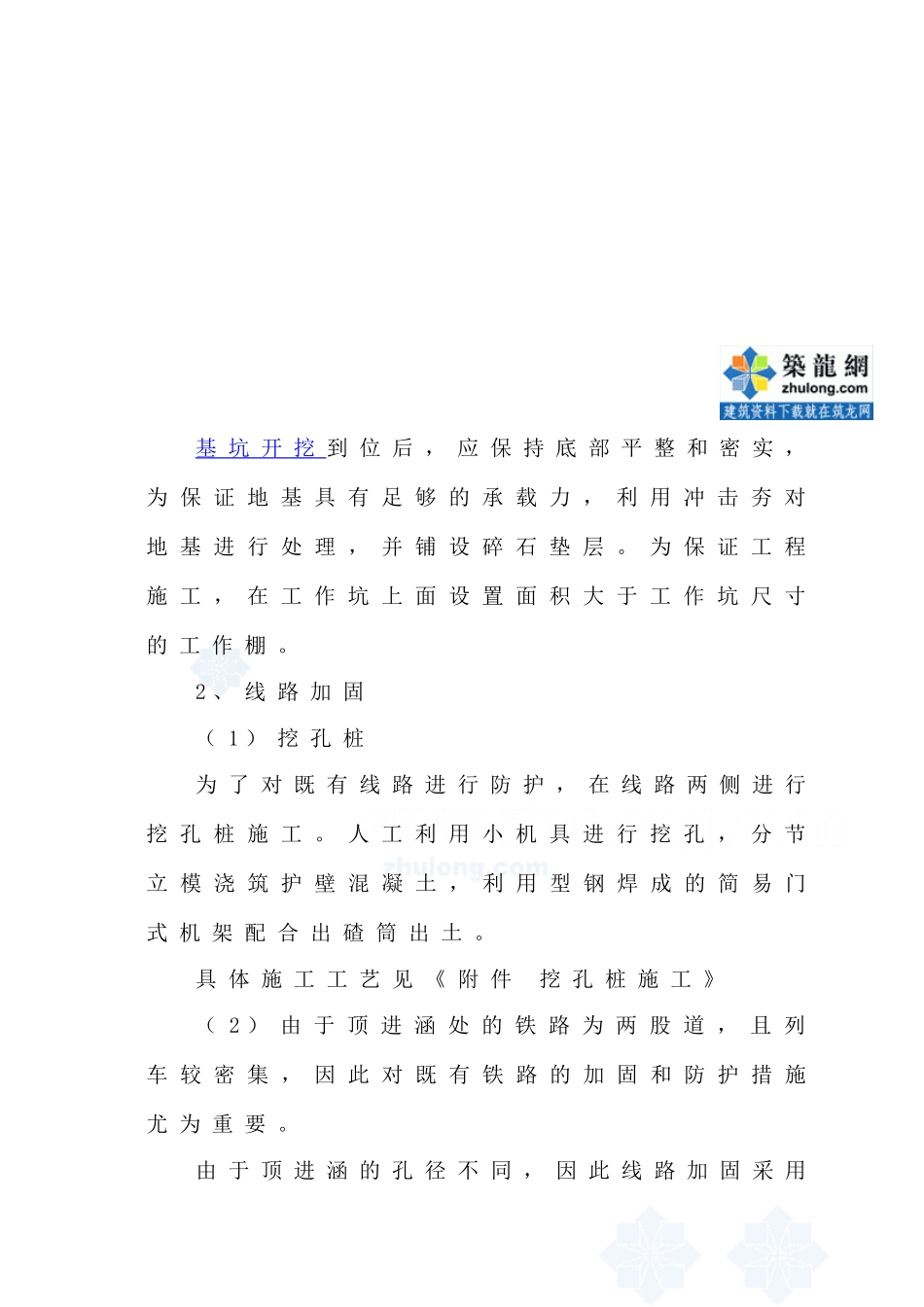

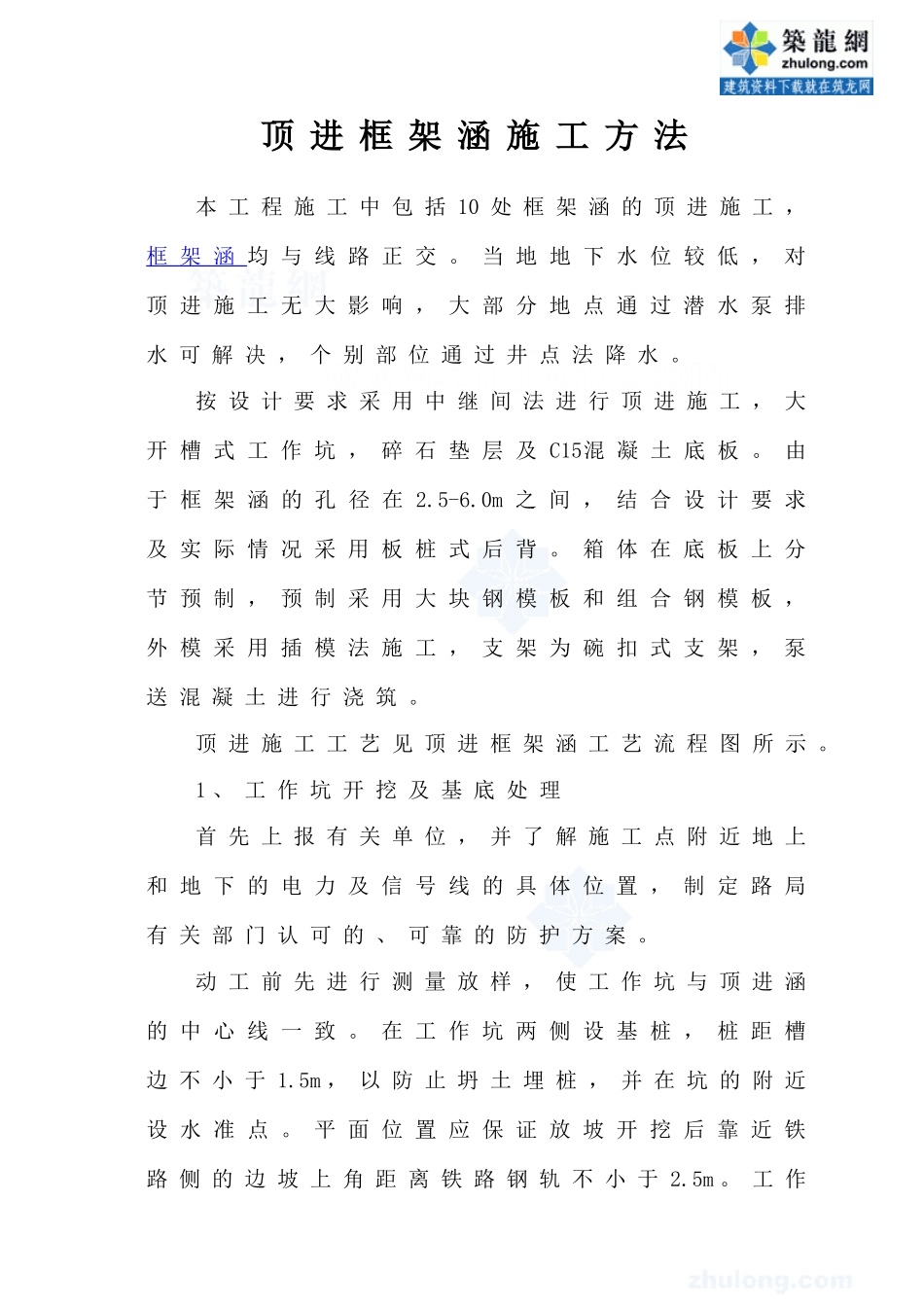

顶进框架涵施工方法本工程施工中包括10处框架涵的顶进施工，框架涵均与线路正交。当地地下水位较低，对顶进施工无大影响，大部分地点通过潜水泵排水可解决，个别部位通过井点法降水。按设计要求采用中继间法进行顶进施工，大开槽式工作坑，碎石垫层及C15混凝土底板。由于框架涵的孔径在2.5-6.0m之间，结合设计要求及实际情况采用板桩式后背。箱体在底板上分节预制，预制采用大块钢模板和组合钢模板，外模采用插模法施工，支架为碗扣式支架，泵送混凝土进行浇筑。顶进施工工艺见顶进框架涵工艺流程图所示。1、工作坑开挖及基底处理首先上报有关单位，并了解施工点附近地上和地下的电力及信号线的具体位置，制定路局有关部门认可的、可靠的防护方案。动工前先进行测量放样，使工作坑与顶进涵的中心线一致。在工作坑两侧设基桩，桩距槽边不小于1.5m，以防止坍土埋桩，并在坑的附近设水准点。平面位置应保证放坡开挖后靠近铁路侧的边坡上角距离铁路钢轨不小于2.5m。工作坑的尺寸应结合底板的大小，并考虑排水沟及选用的后背形式。板桩后背应先将后背处的钢轨打好之后，再开挖工作坑。人工配合挖掘机开挖，边坡坡度1：1.5，并设槽台，施工运土道设在工作坑的后面。开挖施工中在基坑周边布置排水沟和集水坑，利用水泵将坑内的积水排除，便于顶进施工。顶进框架涵工艺流程图开挖工作坑场地布置线路加固浇筑后背梁、工作底板修筑后背分节预制箱身安装顶进设备前节起动前节顶进增加顶铁前节再次顶进箱身就位填道碴恢复线路路设置观测设施准备顶进设备制造拖板设置排水系统挖运土记录数据测量中线水平记录观测数据测量中线水平施工准备浇水养护做箱身防水层后节起动后节顶进前节回镐挖孔桩施工基坑开挖到位后，应保持底部平整和密实，为保证地基具有足够的承载力，利用冲击夯对地基进行处理，并铺设碎石垫层。为保证工程施工，在工作坑上面设置面积大于工作坑尺寸的工作棚。2、线路加固（1）挖孔桩为了对既有线路进行防护，在线路两侧进行挖孔桩施工。人工利用小机具进行挖孔，分节立模浇筑护壁混凝土，利用型钢焊成的简易门式机架配合出碴筒出土。具体施工工艺见《附件挖孔桩施工》（2）由于顶进涵处的铁路为两股道，且列车较密集，因此对既有铁路的加固和防护措施尤为重要。由于顶进涵的孔径不同，因此线路加固采用两种方法：①孔径大于3m的涵洞采用下列方法加固：施工前将加固段的混凝土枕换成木枕，并对横担工字钢按规定进行绝缘处理。由于为浅覆土顶进施工，可以用3-5-3扣轨式纵挑横抬梁加固（见图1、图2所示），横抬梁由高300mm工字钢组成，间距1.5m，纵梁由I40工字钢组成，两端横担在挖孔桩上，纵梁与横抬梁用φ25mm“U”型螺栓固定。为减小阻力并改善纵梁及抬梁的受力条件，在横抬梁下设置滚轮。施工中可根据实际情况适当加密（滚轮托）抬梁的数量，起到均匀分布列车荷载的作用。图1②孔径在3m以内的涵洞，可采用类似的方法进行加固处理。由于跨径较小，纵梁可放置在枕木垛上，不必设置桩基，工字钢横抬梁也可一适当的减少数量。（3）为防止顶进施工中线路横移，可在各束扣轨梁间加设枕木撑，抬梁的终端设枕木挡墙。也可在加固时在抬梁下垫槽钢，每3-5根抬梁安装一组卷扬机，穿以滑轮组，当线路发生图2横向移动时，用卷扬机加以调整。3、工作坑底板修筑基底处理后，铺设石灰土基础和C15混凝土底板，混凝土的浇筑同时应考虑后背梁施工。为防止底板与石灰土基础之间的相对滑动，在底板下设锚梁。底板浇筑后用1：3的水泥砂浆压实抹光，以减小顶进中的阻力。工作坑底板应满足下列条件：（1）底板中心线：应与顶进涵设计中心线一致。（2）平整度：为减小顶进时起动的顶力，底板应尽量平整，可利用网格控制底板高程（3）仰坡：为了防止顶进中的扎头现象，将底板做成1%左右前高后低的仰坡形式。（4）导向措施：为避免箱身中心线在箱身顶进入土前偏离既定方向，在底板两侧距预制涵体位置5-10cm处设置混凝土导向墩，以便于导向。4、后背的制作后背是顶进过程中反推力的提供者，它必须具有足够的强度和稳定性，由于10处顶进框架涵的孔径有较小，重量不大，因此采用板桩式后背以求施工安全。框架...
